TI MSP430FR5994：超低功耗FRAM助力工业传感器实时数据采集与边缘决策

TI MSP430FR5994基础特性

MSP430FR5994的管芯尺寸为3.85mm x 3.82mm（不含划片槽），金属层数为6层，特征尺寸为130μm，管芯文字为M 2015 TI NM5994_C。

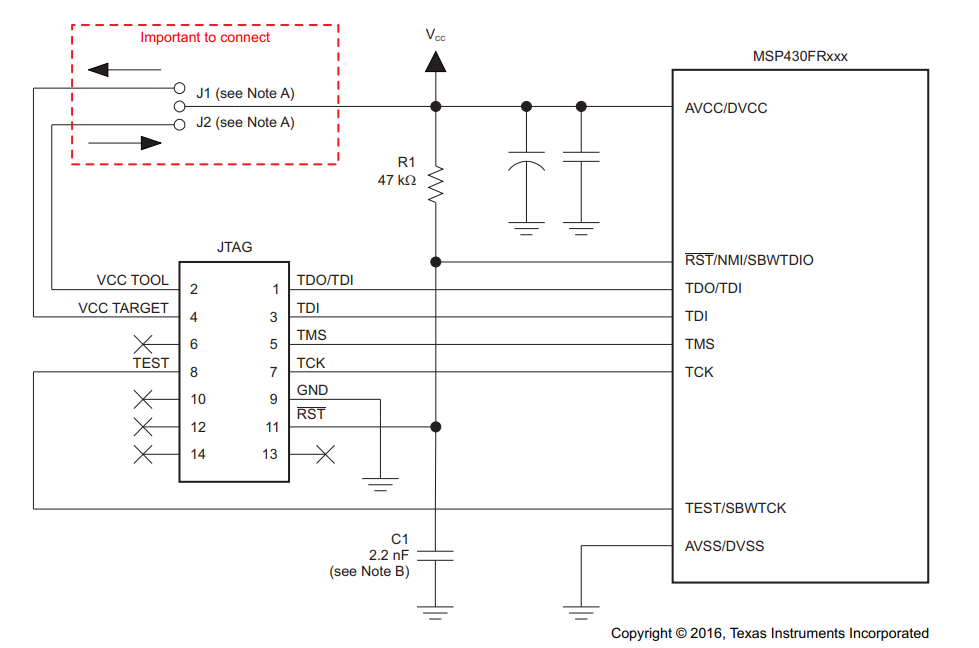

Chip Characteristics

01. 芯片特点

Chip Detail Diagrams

02. FRAM介绍

MSP430FR5994是德州仪器（TI）推出的超低功耗16位微控制器，其核心创新在于集成‌铁电随机存取存储器（FRAM）‌和‌低功耗加速器（LEA）‌，适用于智能电网、可穿戴设备等对功耗和性能要求苛刻的场景‌。

1. ‌FRAM技术原理与优势

‌

‌    非易失性存储‌：FRAM结合了RAM的快速写入（125ns/字）和闪存的非易失性，断电后数据不丢失‌。

‌    低功耗特性‌：写入功耗仅为传统EEPROM的1/1000，且无需擦除操作，直接覆盖数据‌。

‌    高耐久性‌：支持10¹⁵次写入循环，远超闪存（约10万次）。

• ‌抗干扰性‌：不受磁场影响，适合工业环境。

•


2. ‌低功耗实现机制

‌

• ‌LEA加速器‌：硬件级数字信号处理（如FFT、FIR），比Cortex-M0+快40倍，运算后快速进入休眠模式‌。
• ‌多级低功耗模式（LPM0-LPM4）‌：通过关闭时钟源或外设，功耗最低至0.2μA（LPM4模式）。
• ‌FRAM分区优化‌：灵活分配数据与代码存储，减少频繁唤醒‌

Application Scenarios

03. 应用场景

1. 智能仪表与能源管理

MSP430FR5994凭借其256KB FRAM非易失存储器和12位高精度ADC，成为智能电表、水表等能源计量设备的理想选择。FRAM支持百万次擦写且无写入延迟，可实时记录用户用量数据，而LEA加速器能快速处理FFT运算，实现电能质量监测（如谐波分析）。

其1.8-3.6V宽电压范围与超低功耗特性（待机电流仅0.1μA），配合AES硬件加密，保障了数据安全性与电池寿命（可达10年以上）。例如，在预付费电表中，MCU可同时处理计量、通信（UART/I2C）和触控交互，简化系统设计。

2. 工业传感器与无线传感网络

在工业物联网中，该芯片的16通道模拟比较器和20路ADC输入可连接温度、压力等多类型传感器，通过LEA加速器实现实时信号滤波（如FIR算法），降低云端计算负载。

其支持SPI/I2C无线模块（如LoRa），配合FRAM的快速写入能力，可缓存突发数据并实现断点续传。例如，在振动监测系统中，MCU能捕捉机械故障特征频率，并通过eUSCI_UART上传至网关，同时以低功耗模式（LPM3）延长部署周期。

3. 医疗便携设备与健康监测

MSP430FR5994的电容触控功能和低功耗特性使其适用于便携式医疗设备，如血糖仪、血氧仪。12位ADC结合内部基准源，确保生物电信号采集的精度（误差<±1%），而LEA加速器可实时处理ECG信号降噪。

FRAM的快速存储特性支持动态记录患者数据，并通过AES加密保护隐私。例如，在无线心电贴片中，MCU以1.8V电池供电，通过BLE模块传输数据，待机功耗仅0.5μA，满足FDA对医疗设备的安全与续航要求。
