拆解两款不同型号的E路航和无名摄像头：看看内部做工与方案

先拆两款导航设备，E路航GPS导航仪，这种东东是在非智能手机和智能手机的过渡时期上市的产品，之后就被取代了。

豆包得到的回复如下：

具有智能导航功能，GPS 定位精确，支持中文手写输入、多种路径规划和全屏触控操作，配备全程 3D 实景语音导航。其搜星速度快，定位准确，搜索信息全面。此外，还具备 FM 发射功能，内置行车助手 YFGO，可预警闯红灯、固定测速等，同时支持 MP3 音乐播放、内置小游戏等娱乐功能，部分产品还可选配蓝牙、流动测速、倒车后视等功能。

插电测试，竟然还能开机，但是画面有闪烁，应该是排线老化接触不良了

背面的标签 E路航 LH980N

后盖撬开，各种粘贴带，能看到一个小GPS天线模块，时隔多年，电池还没有鼓包

电路板翻过来

撬开屏蔽结构的盖子，可以看到主控芯片和外围的FLASH RAM等芯片。

总体架构为典型的嵌入式设备架构，ARM11 MCU + SDRAM + NAND FLASH + EEPROM + GPS接收模块 + GPS天线

SiRF altas AT550   为 SiRF Atlas-V双核 ARM11 600MHz的主频处理器，运行有设备的应用主程序等。

SAMSUNG  K4T51163QI-HCE7   DDR2 SDRAM 512Mb 400MHz，运行时需要的RAM环境等。

SAMSUNG K9F1G08U0C  128MB NAND FLASH，运行时需要的FLASH环境等。

SDMC DM2016N encryption chip, embeds 1024bit EEPROM，固化和储存一些重要参数等。

SiGe 4150L  GPS receiver IC，接收GPS相关定位数据输出到ARM11处理器，然后解析相关数据，与内置地图相结合，给出最优导航路线信息。

GPS接收部分  4150L +　天线

另一款，无型号信息

历经沧桑的外壳

打开后，电池使用了1节18650

可以看到GPS天线模块

对外提供了耳机插口，MINI USB插口

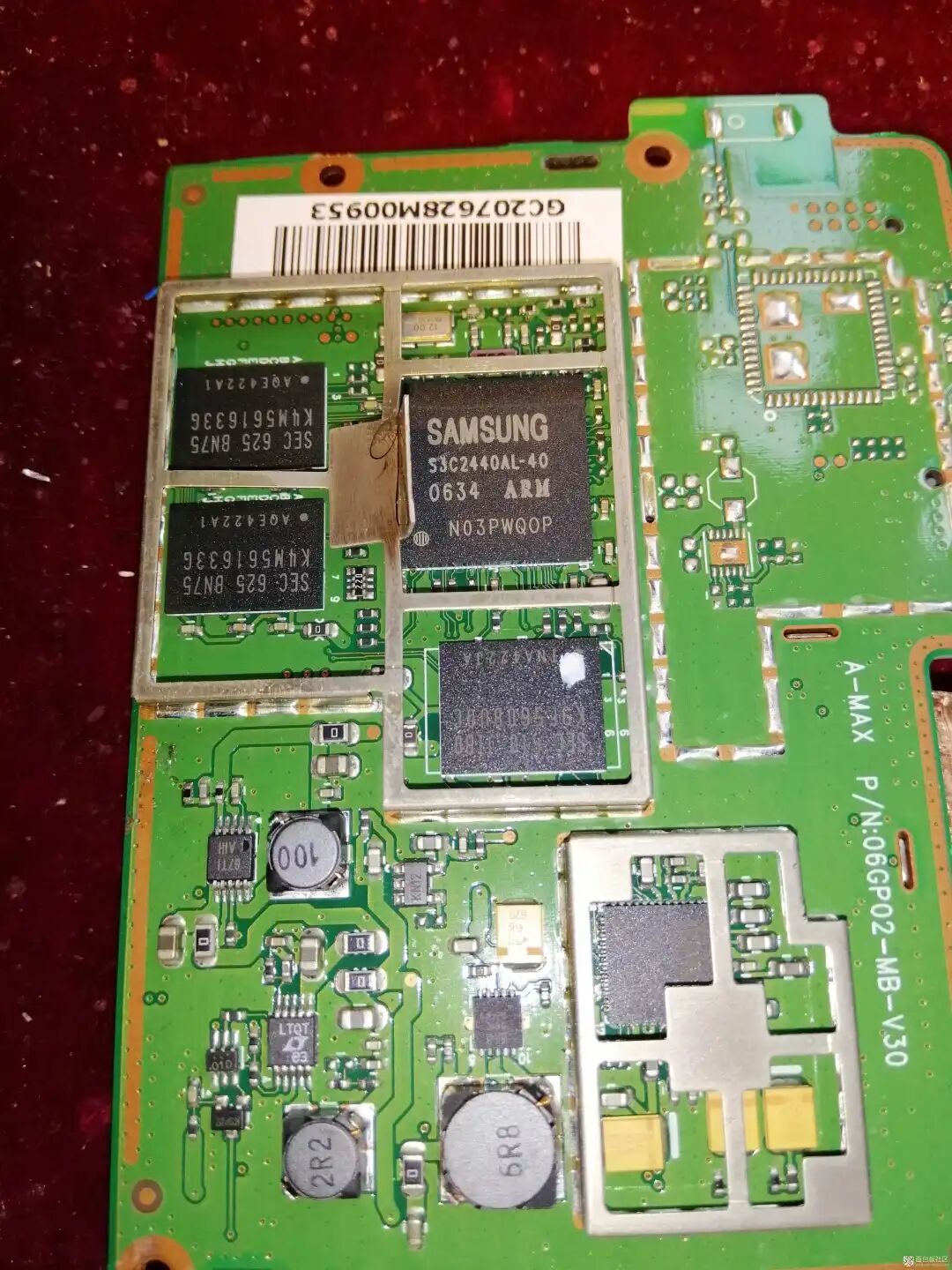

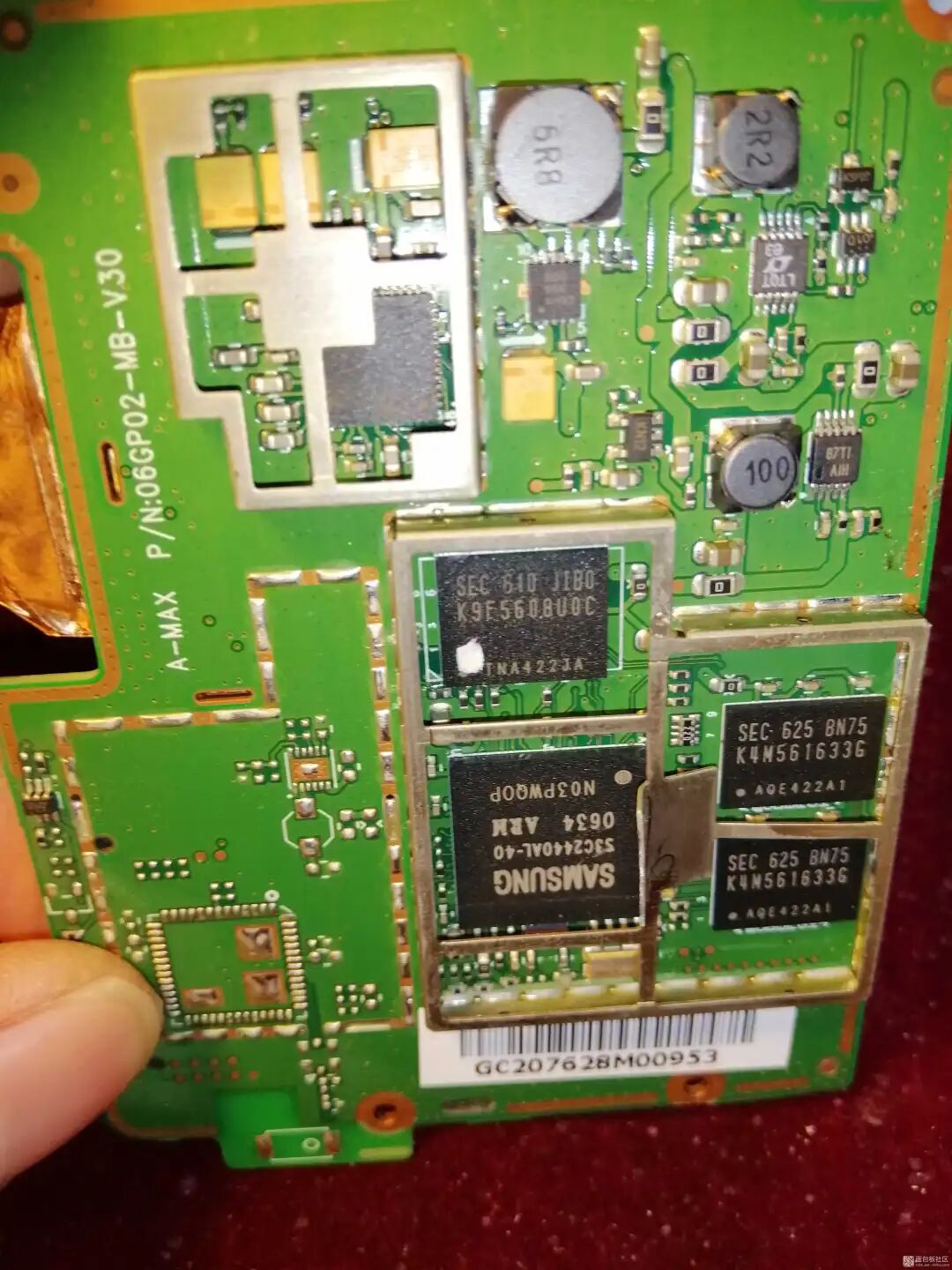

主控芯片很常见 三星的2440，采用了ARM920T + SDRAM + NAND FLASH

SAMSUNG S3C2440AL-40  ARM920T RISC processor

K4M561633G 2个   32Mb  SDRAM

K9F5608U0C 32MB NAND FLASH

WM8753G 一款 双通道音频编解码集成芯片，输出到扬声器和耳机

GPS正面的屏蔽盖未撬开，暂无相关芯片型号信息

显示屏的排线丝印

60pin，很多N.C.

再来一款塑料感十足的摄像头，5个外置天线看着很猛

TYPE-C USB插口

拆开后，外置天线竟然都是唬人小空心

主轴电机

ANYKA  AK3918EN080是一款摄像头用集成电路芯片，采用QFN-80封装，主要用于摄像头模块的图像处理和传输功能。

SV6155P TAA2037是一款WIFI 芯片，是通过模块的板载天线进行连接。

总结：

1. E路航小巧紧凑，在当时应该是很实用的，也是个不错的产品设计。

2. LH980N的外壳没有螺丝，使用硬撬方式，基本无法无损拆卸，这点不太爽。

3. 无名摄像头估计简单用用还可以，距离远了，效果就不好说了。
