充电头网拿到了正浩RAPID Pro氮化镓桌面超充站，产品具备320W输出功率，设有3.02寸智能巨屏，并支持APP深度定制，可通过APP随时随地监控设备状态。屏幕支持时钟显示，待机互动表情显示和充电动效显示。
机身正面设有四个USB-C接口和一个USB-A接口，USB-C1和USB-C2接口均支持140W快充，可同时满速为两台MacBook充电。USB-C3接口支持65W快充，USB-C4和USB-A接口支持30W快充。
机身顶部设有POGO PIN磁吸闪充，支持320W快充输出，可直接为正浩超充舱系列移动电源充电，带来便捷高效的使用体验。下面就带来正浩RAPID Pro桌面超充站的拆解，一起看看内部的设计和用料。
此前充电头网拆解过、、、等产品，欢迎查阅。
文章中出现的商品：
正浩RAPID Pro桌面超充站开箱
包装盒正面印有ECOFLOW正浩品牌、产品名称、外观以及核心参数卖点。
底部印有产品应用场景和卖点介绍。
侧面印有产品参数以及可兼容笔记本电脑/手机/平板/智能手表等全品类设备信息。
包装盒底部印有产品制造商和序列号信息。
包装内含桌面超充站，电源线和说明书。
机身正面设有屏幕和充电接口。
接通电源点亮屏幕，屏幕显示各个接口和总输出功率为0W。
在USB-C1接口连接负载，屏幕显示当前接口输出功率和总输出功率。
屏幕显示待机时间界面。
屏幕下方设有USB-C和USB-A接口，其中左侧两个接口支持140W快充。
机身背面设有八字线电源输入接口。
机身侧面印有ECOFLOW品牌。
机身侧面设有集成式旋钮。
旋钮支持按压操作。
机身顶部设有POGO PIN磁吸接口。
保护盖子印有320W MAX字样，标注磁吸接口输出功率。
机身底部印有产品参数信息，四角设有防滑脚垫。

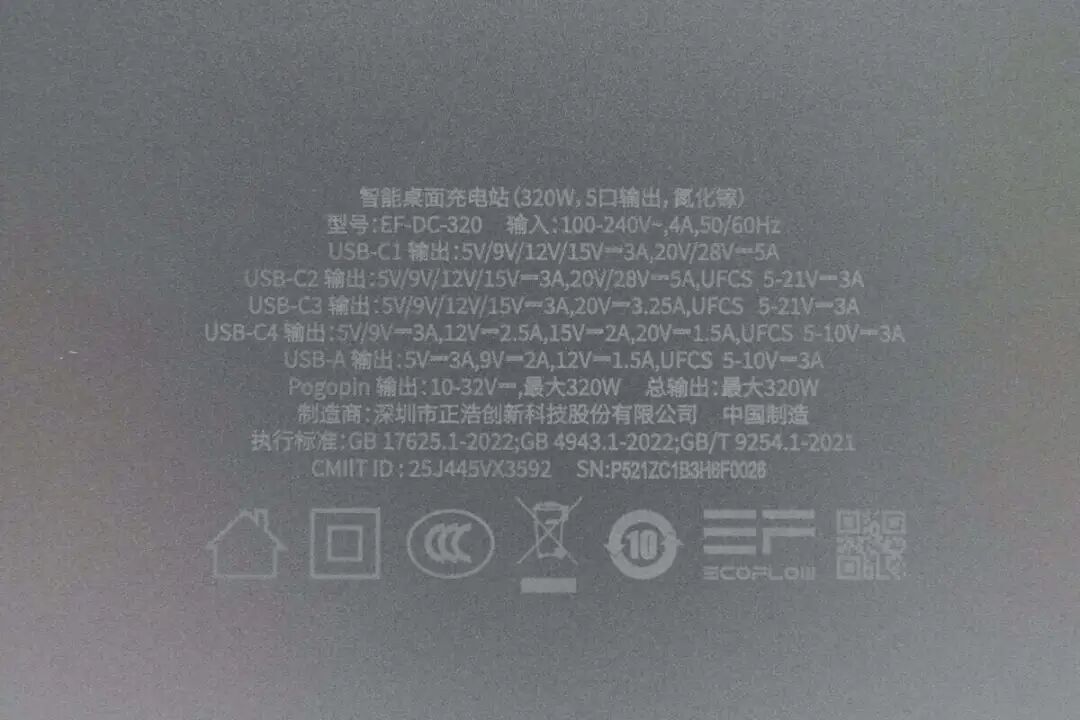

产品参数特写
智能桌面充电站（320W，5口输出，氮化镓）
型号：EF-DC-320 输入：100-240V~，4A，50/60Hz
USB-C1输出：5V/9V12V/15V 3A，20V/28V 5A
USB-C2输出：5V/9V12V/15V 3A，20V/28V 5A，UFCS 5-21V 3A
USB-C3输出：5V/9V12V/15V 3A，20V 3.25A，UFCS 5-21V 3A
USB-C4输出：5V9V 3A，12V 2.5A，15V2A，20V 1.5A，UFCS 5-10V 3A
USB-A输出：5V 3A，9V 2A，12V 1.5A，UFCS 5-10V 3A
Pogopin输出：10-32V，320W 总输出：320W
制造商：深圳市正浩创新科技股份有限公司
测得桌面超充站机身宽度约为121.3mm。
桌面超充站机身长度约为112.3mm。
桌面超充站机身厚度约为50.4mm。
桌面超充站拿在手上的大小直观感受。
实测桌面超充站重量约为873g。
附带的电源线采用魔术扎带固定。

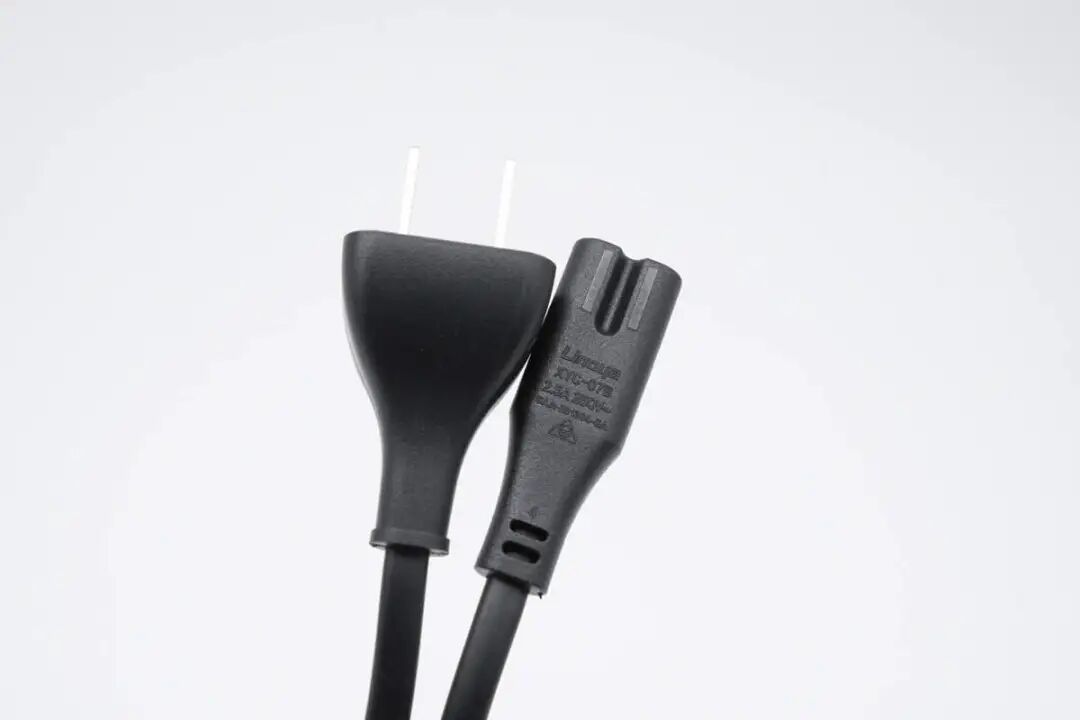

电源线来自领亚，为国标两脚插头和八字插头。
使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持PD3.1、PPS、QC4充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-11V5A 一组PPS电压档位。
测得USB-C2口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.1、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文与USB-C1接口相同。

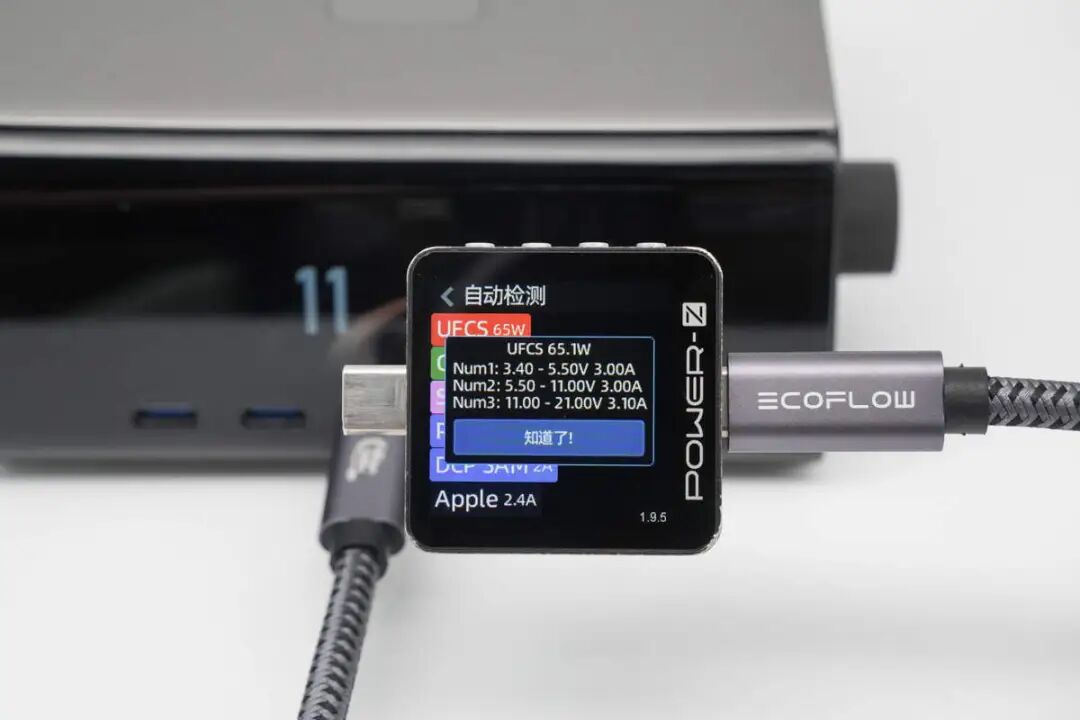

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V3.1A三组电压档位。
测得USB-C3口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C3口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V3.1A三组电压档位。
测得USB-C4口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C4口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS电压档位。
测得UFCS融合快充具备5-10V3A一组电压档位。
USB-A接口支持UFCS，QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
测得UFCS融合快充具备5-10V3A一组电压档位。
使用桌面超充站顶部Pogopin触点为正浩自带线移动电源充电。
测得充电功率为122.4W。
通过USB-C1接口为正浩自带线移动电源充电，显示充电功率为136W。
正浩RAPID Pro桌面超充站拆解
看完了正浩桌面超充站的开箱展示，下面就进行拆解，一起看看内部的方案和用料。
首先撬开正面面板。
屏幕两侧设有固定螺丝。
拧开螺丝拆开机身外壳。
侧面盖板采用卡扣固定，并设有旋转按钮小板。

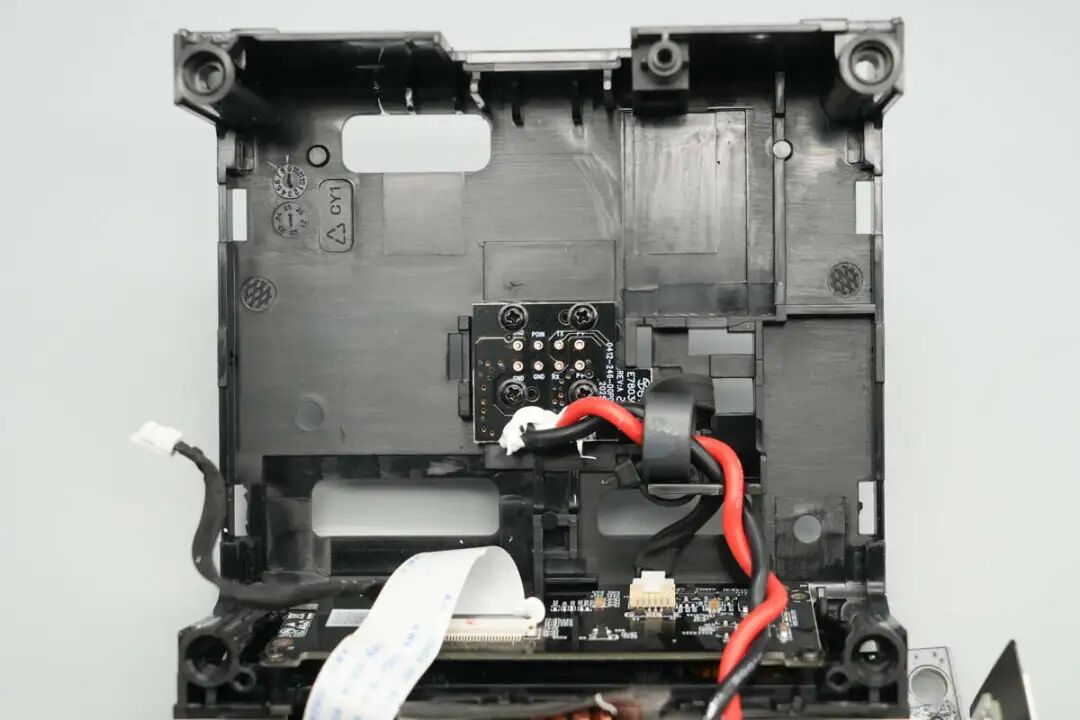

机身顶部Pogopin触点小板通过导线连接，屏幕小板通过排线连接。

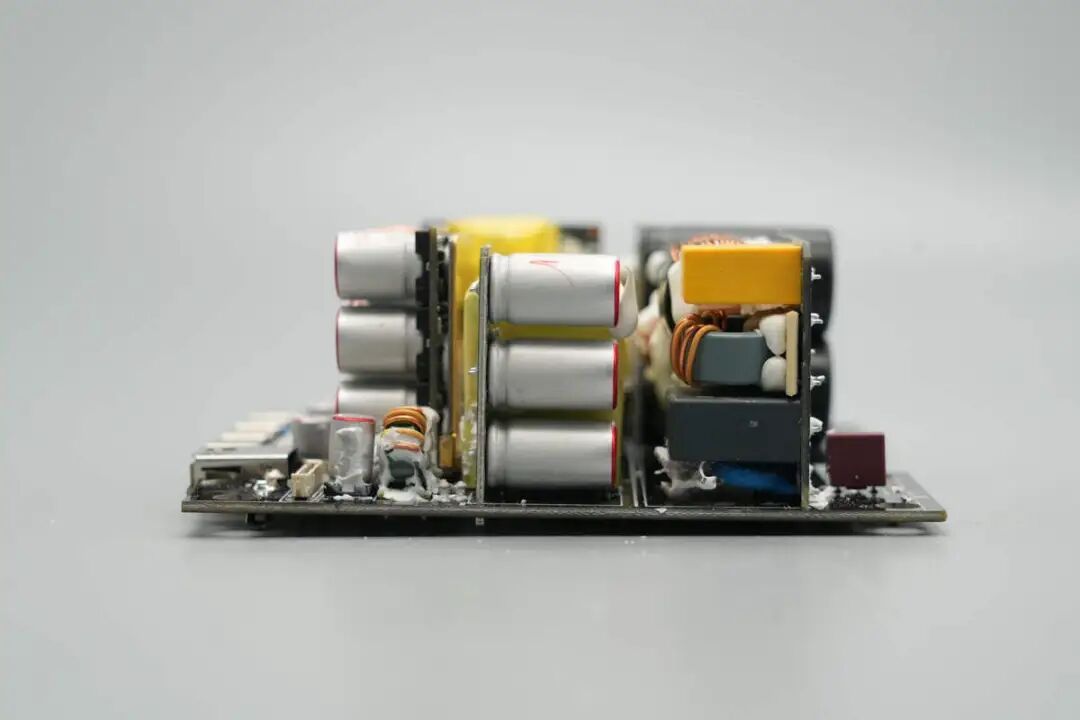

PCBA模块采用多块小板垂直焊接，节省空间。
小板之间设有麦拉片绝缘，并打胶填充，用于加固和散热。
PCBA模块背面覆盖铝合金散热片，并通过麦拉片绝缘。

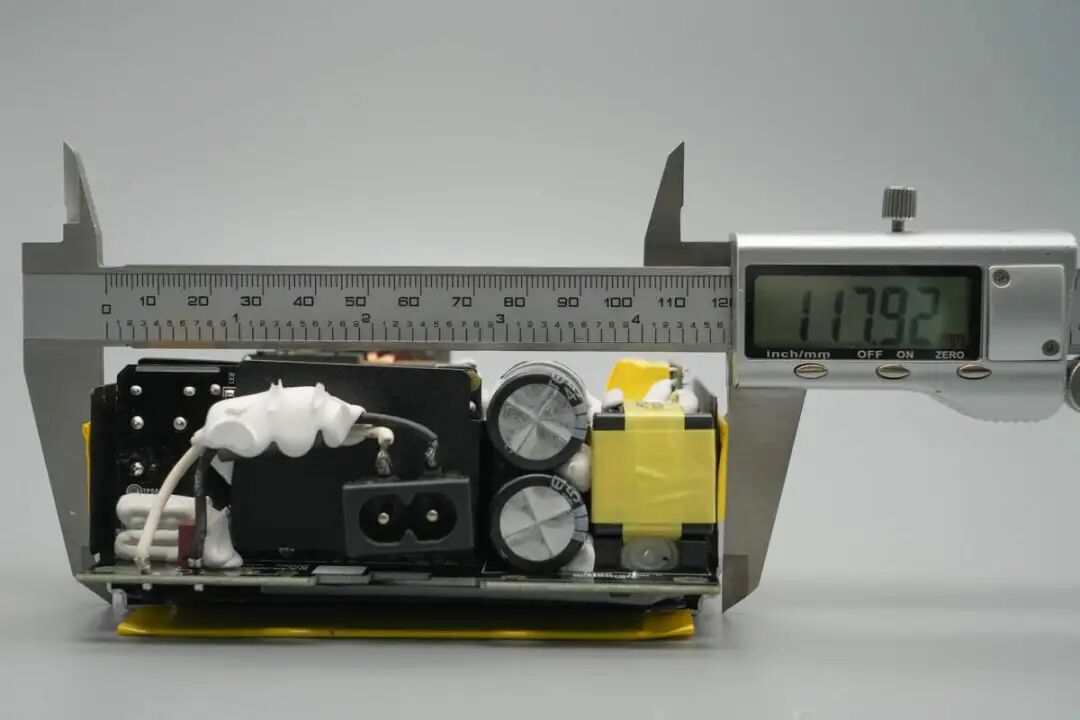

测得PCBA模块宽度约为117.9mm。

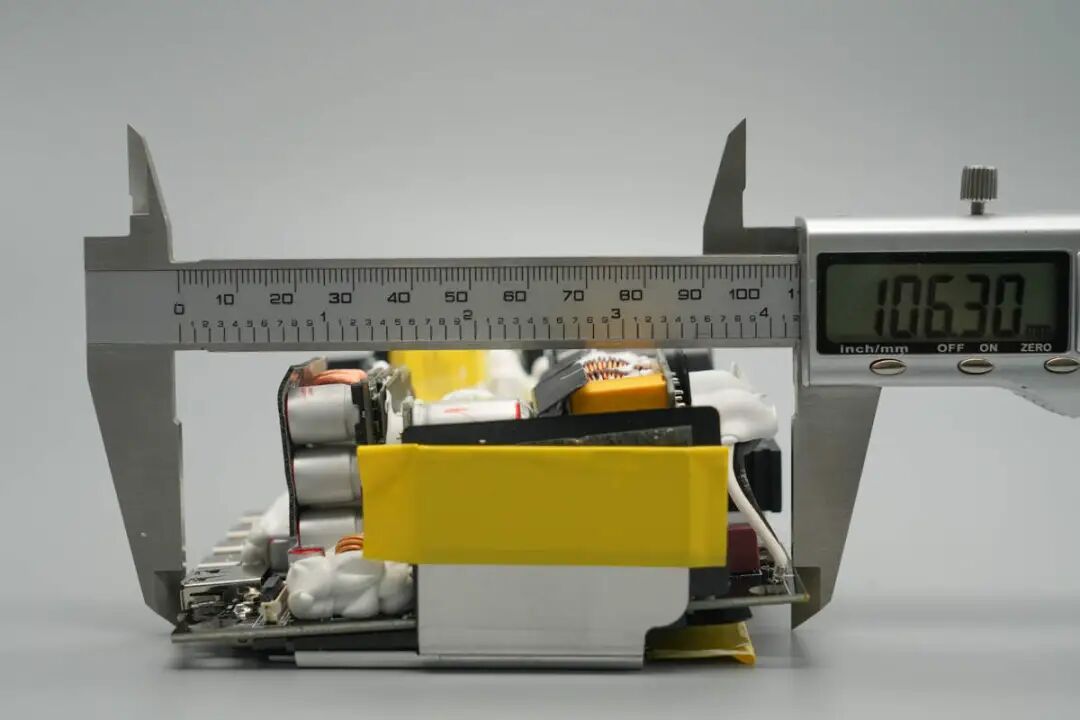

PCBA模块长度约为106.3mm。

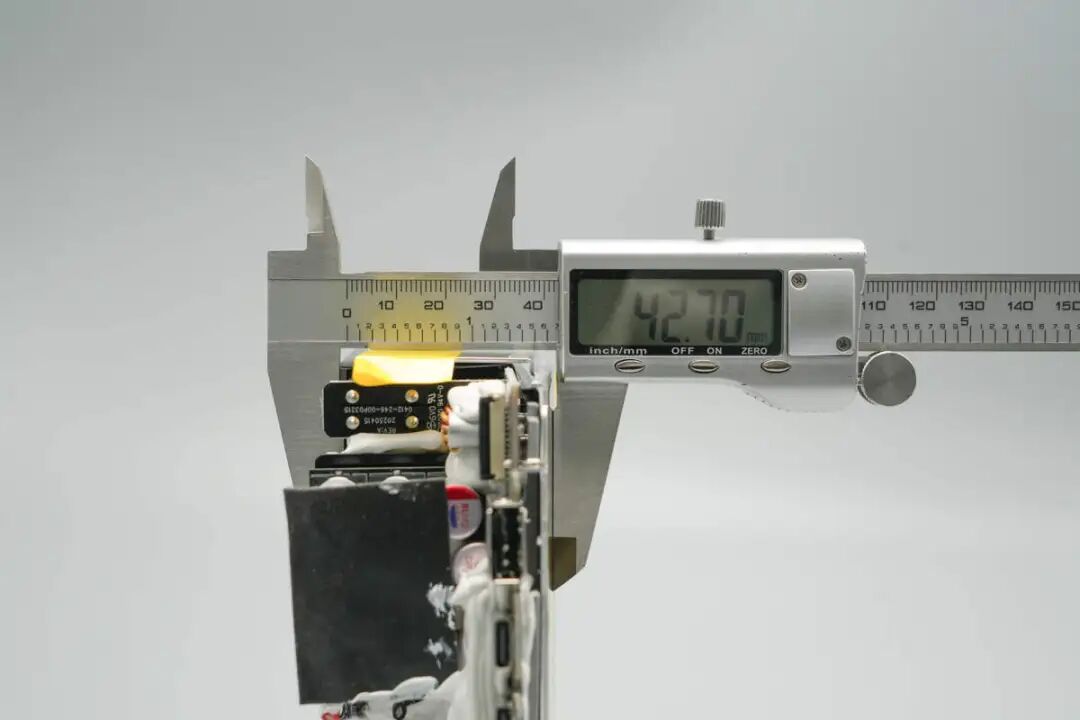

PCBA模块厚度约为42.7mm。
屏幕小板通过螺丝固定，背面设有连接排线。

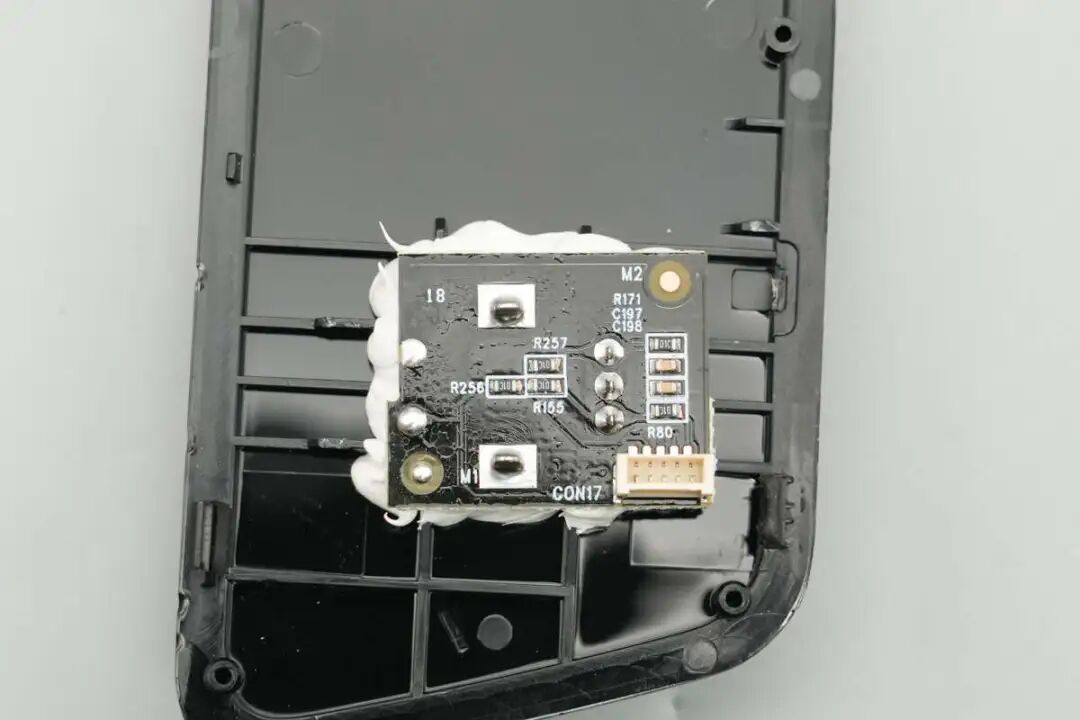

Pogopin小板也通过螺丝固定。
取下散热片，PCBA模块背面粘贴导热垫加强散热。
PCBA模块正面一览，右上角设有保险丝和输入滤波小板，左侧设有PFC升压电感和滤波电容，下方设有辅助电源小板，右侧设有LLC谐振电容，谐振电感和LLC变压器，变压器右侧设有滤波固态电容。下方设有滤波电容，降压电感和降压小板。
PCBA模块背面一览，右上角设有PFC控制器和半桥驱动器，下方设有PFC开关管和整流管。中间位置设有LLC控制器和LLC开关管，左侧设有同步整流控制器和同步整流管。下方设有同步降压芯片和降压开关管。
PCBA模块输入端设有滤波小板，右侧设有滤波电容和PFC升压电感。
另一侧为辅助电源小板。
另一侧设有滤波电容小板。
输出端设有USB-C和USB-A接口，并设有降压电感。

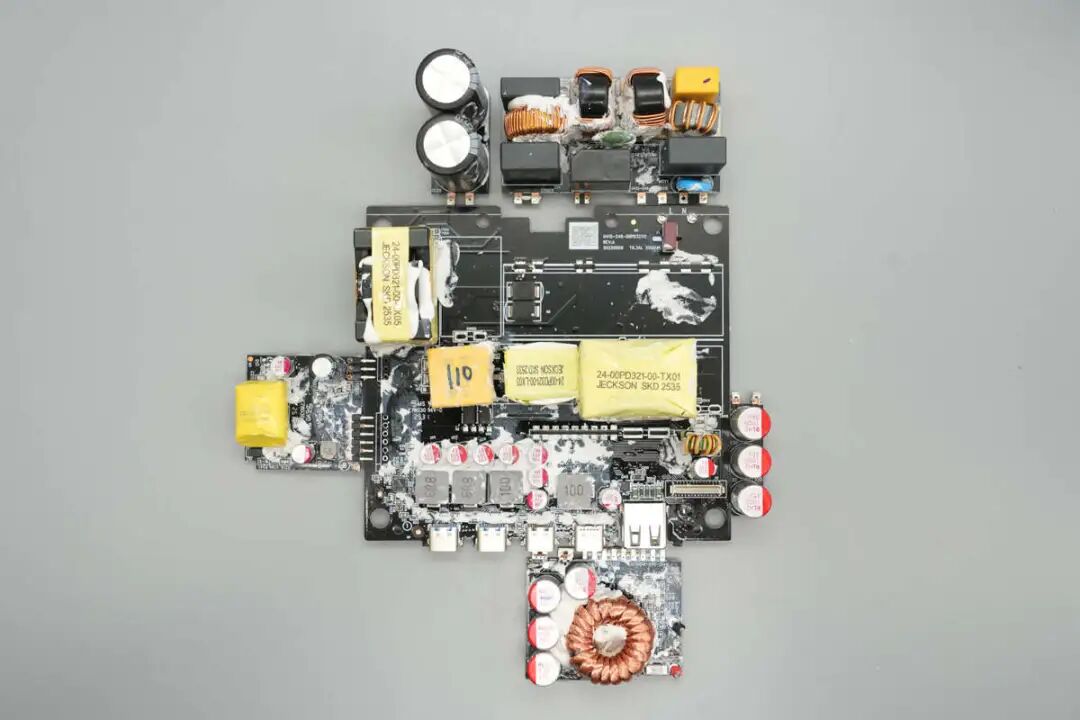

焊接拆下PCBA模块的小板和器件，继续进行拆解。
电源输入线通过焊接连接。

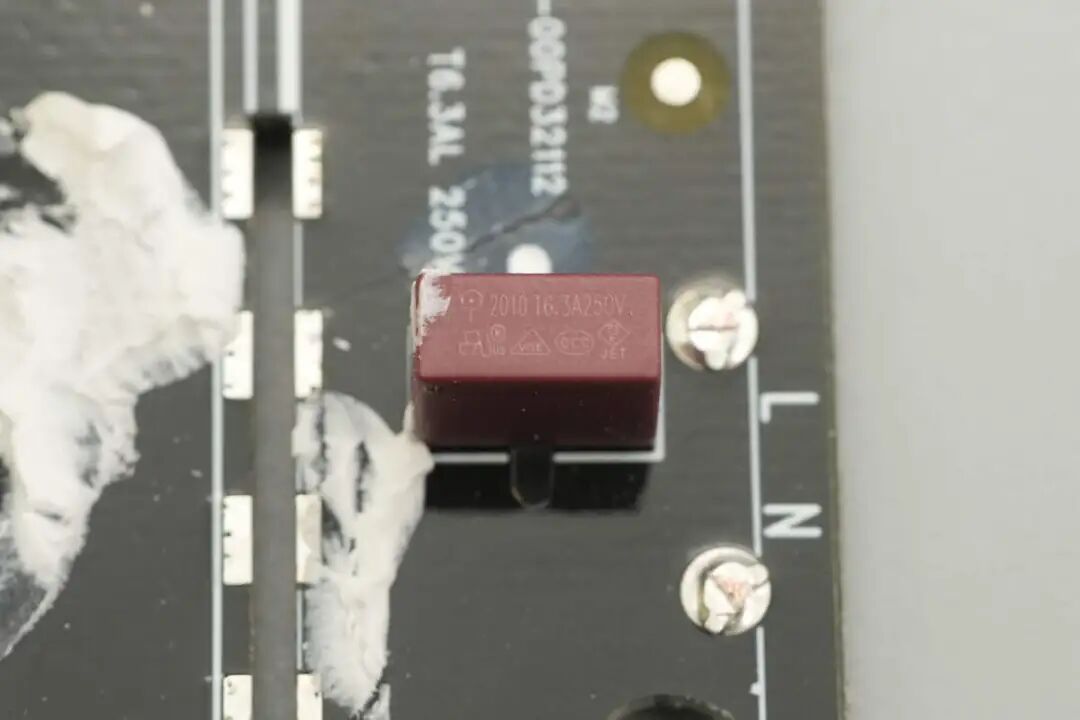

保险丝来自华德电子，规格为6.3A 250V。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。三颗料号均为TAY2102KB。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
两颗整流二极管来自吉福，型号为S3M，采用SMC封装。
整流桥来自平伟，型号TMBF310，规格为3A 1000V，采用TMBF封装。
滤波小板右侧为输入端，设有压敏电阻，安规X2电容，共模电感。中间上方位置设有共模电感，下方设有继电器和热敏电阻，左侧设有薄膜电容和滤波电感。
小板背面设有X电容放电电阻。
输入端压敏电阻来自松田电子，型号10D431K。
安规X2电容来自实全电子，规格为1μF。
共模电感采用漆包线和绝缘线绕制，底部设有电木板绝缘。
安规X2电容来自易利嘉，规格为0.47μF。
两颗共模电感采用漆包线绕制，底部设有电木板绝缘。
继电器来自宏发，型号HF32FV-G/12-HSLTF，为超小型中功率继电器，触点容量为10A，线圈电压12V。
NTC热敏电阻丝印SCK 104。
安规X2电容规格为0.47μF。
滤波电感采用磁环绕制。
安规X2电容规格为1μF。
图腾柱PFC控制器来自安森美，型号NCP1680，内置两个半桥，一个半桥以PWM开关频率驱动，用于PFC升压，另外一个半桥以交流电频率进行同步整流，从而消除传统整流电路中的整流桥损耗，提高转换效率，并降低散热需求，采用SOIC16封装。

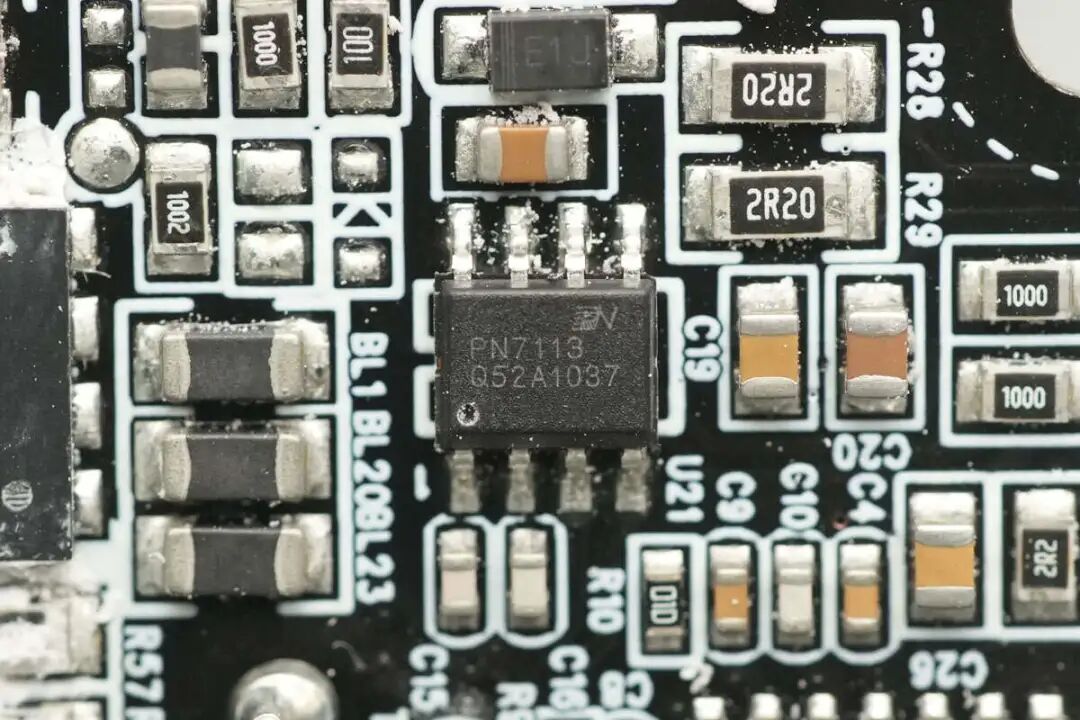

驱动器来自芯朋微，型号PN7113，是一颗600V耐压，2.5A驱动能力的半桥驱动器，采用SOIC8封装。

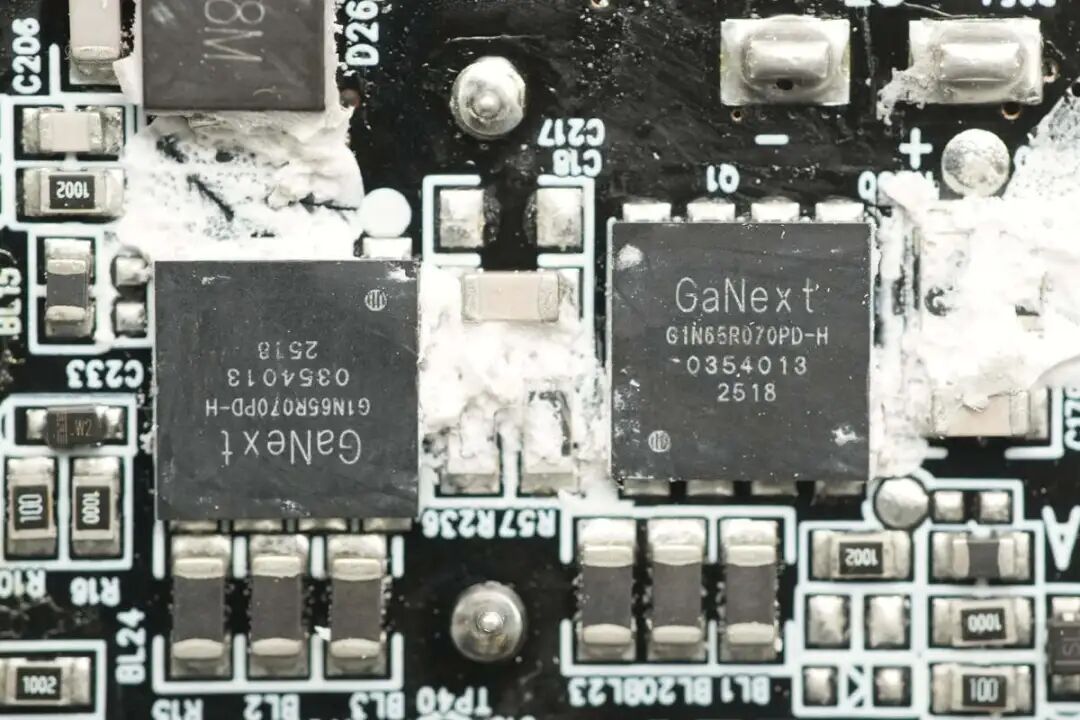

PFC开关管采用镓未来G1N65R070PD-H，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻70mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。镓未来G1N65R070PD-H采用XDFN8x8-8L封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。
两颗整流二极管丝印S8M。
PFC升压电感特写。
两颗80mΩ电阻并联，用于电流检测。
滤波电容焊接在垂直小板上，电容来自怡德，规格为100μF450V。
LLC控制器来自芯源系统，型号HR1001A，是一颗增强型LLC控制器，提供自适应死区时间调整和容性模式保护，芯片具备两级过流保护，内部集成自举二极管，具备远程开关控制和禁用功能，采用SOIC-16封装。
LLC开关管采用英诺赛科INN700D190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN8*8封装。
英诺赛科 INN700D190B 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，，雅迪，LG，，，，，，等，出货量突破15亿颗。
另一颗LLC开关管型号相同。
谐振电容规格为0.047μF1000V。
谐振电感严密缠绕胶带绝缘。
LLC变压器也严密缠绕胶带绝缘。
奥伦德OR-1009光耦用于输出电压反馈和输出过电压保护功能。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1101K。
特锐祥贴片Y电容资料信息。
同步整流控制器来自芯源系统，型号MP6924B，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。芯片内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。
同步整流管来自新洁能，型号NCEP038N10GU，NMOS，耐压100V，导阻3.45mΩ，采用DFN5*6封装。
另一颗同步整流管型号相同。
输出滤波电容来自瑞隆，为H2系列固体电解质铝电解电容器，规格为1000μF35V，使用三颗并联。
滤波电感采用绝缘线和漆包线绕制。
滤波电容规格为220μF35V。
充电器USB-C1接口使用智融SW3566H降压协议芯片，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被、、、、、等产品采用，芯片性能质量获客户一致认可。
同步降压开关管来自威兆半导体，丝印07N04M，型号VSE007N04MS-G，NMOS，耐压40V，导阻3.2mΩ，采用PDFN3333封装。
威兆半导体 VSE007N04MS-G 资料信息。
VBUS开关管同样采用威兆半导体VSE007N04MS-G。
USB-C2接口使用智融SW3566H降压协议芯片。
同步降压开关管同样采用威兆半导体VSE007N04MS-G。
VBUS开关管同样采用威兆半导体VSE007N04MS-G。

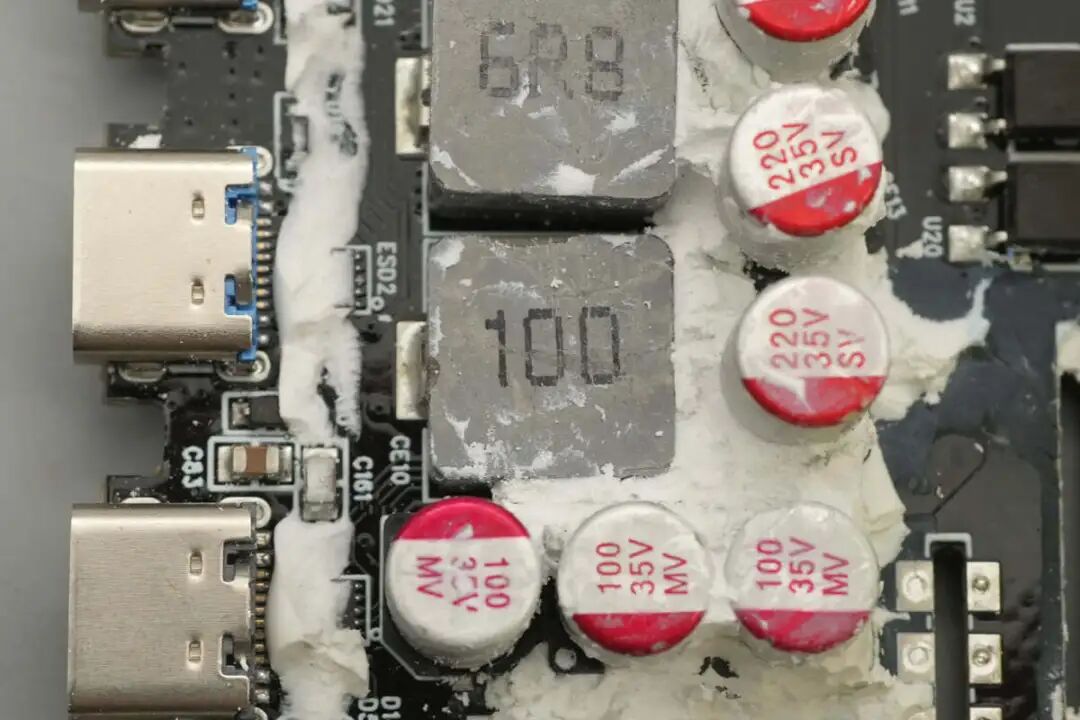

USB-C1和USB-C2接口降压电感为6.8μH。
滤波电容规格为220μF35V。
USB-C3接口使用智融SW3566H降压协议芯片。
同步降压开关管同样采用威兆半导体VSE007N04MS-G。
VBUS开关管同样采用威兆半导体VSE007N04MS-G。
USB-C3接口采用10μH降压电感。
USB-C4和USB-A接口使用智融SW3566H降压协议芯片。
同步降压开关管同样采用威兆半导体VSE007N04MS-G。
USB-A接口VBUS开关管采用新洁能NCEP4040Q。NMOS，耐压40V，导阻7.7mΩ，采用DFN3.3*3.3封装。
另一颗VBUS开关管型号相同。
USB-C4接口采用10μH降压电感。
三颗滤波电容规格为100μF35V。
滤波电容规格为100μF35V。
USB-C接口设有丝印0524P的TVS阵列，用于静电保护。

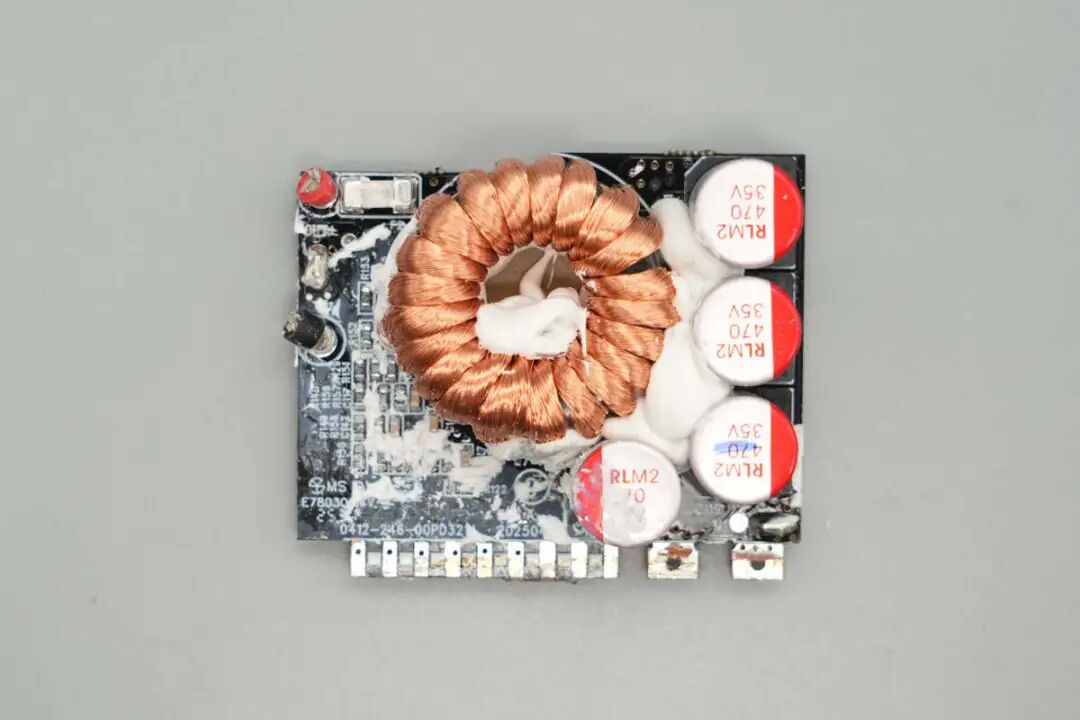

降压小板正面设有保险丝，磁环电感和滤波电容。

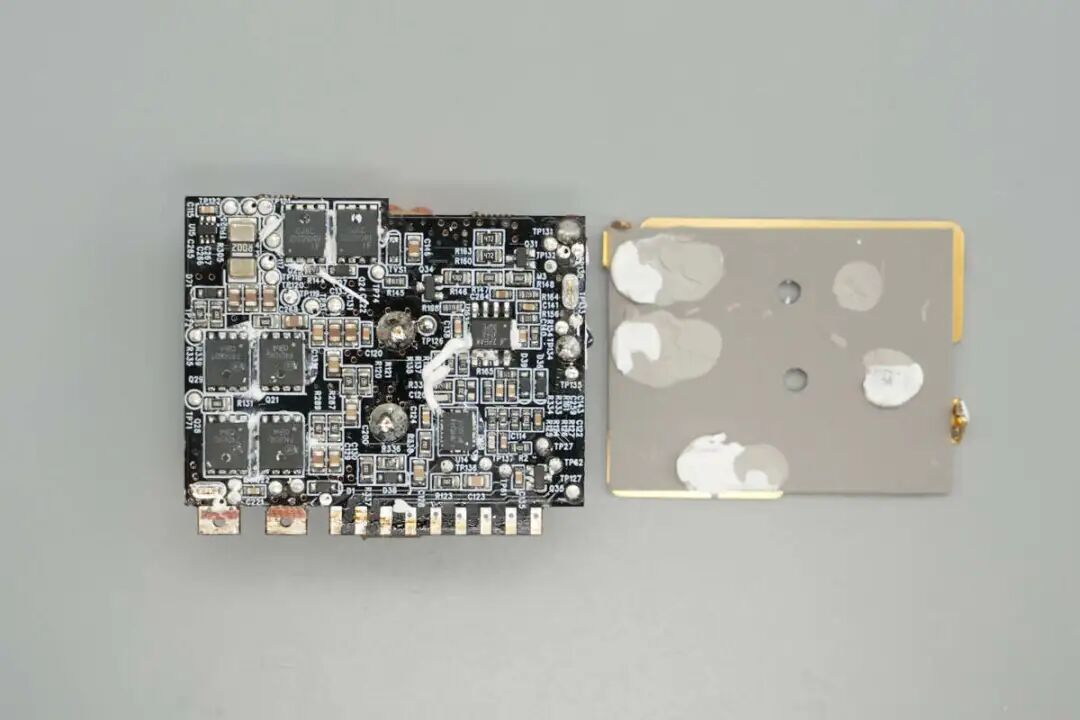

小板背面焊接黄铜散热片。
拆下黄铜散热片，背面设有导热胶和导热垫。
小板背面设有同步降压控制器，降压开关管，运放，电流采样电阻和采样放大器。
同步降压控制器来自杰华特，型号JWH6344，芯片支持6-65V输入电压，支持0.8-55V输出电压范围，芯片支持100kHz-1MHz开关频率，并具备同步信号输入和同步信号输出。芯片具备可编程的电流限制，采用QFN-20封装。
杰华特 JWH6344 资料信息。
同步降压管来自新洁能，型号NCEP4090GU，耐压40V，导阻2.2mΩ，采用DFN5*6封装。
降压电感采用利兹线绕制。
滤波电容来自瑞隆，规格为470μF35V。

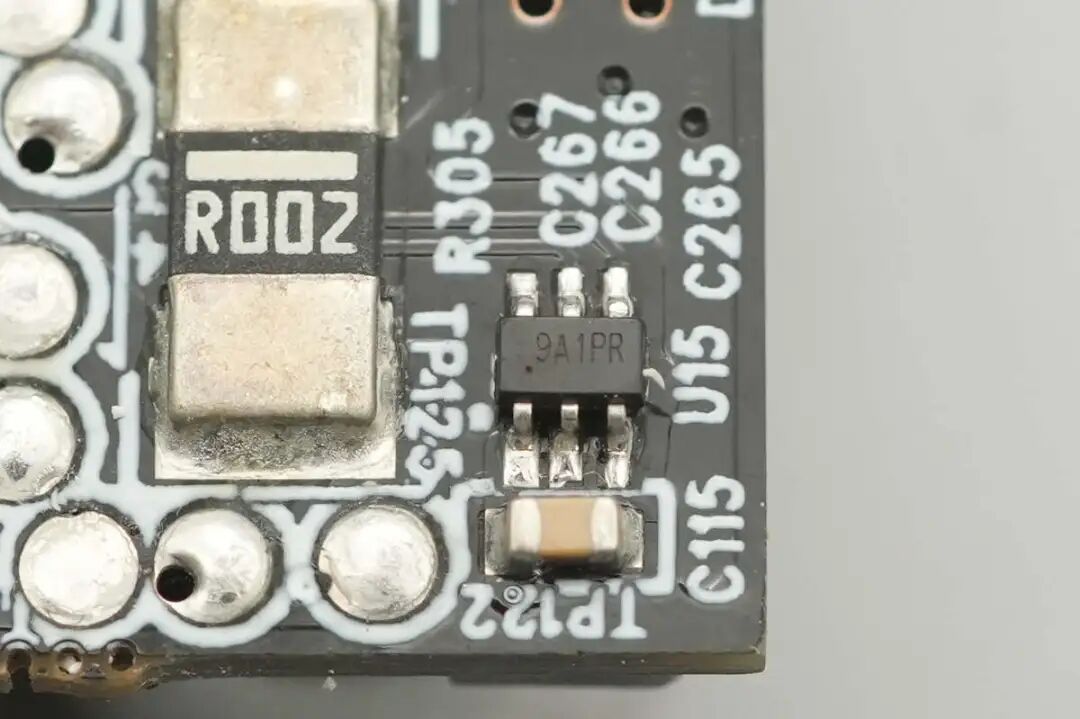

2mΩ取样电阻用于检测输出电流。
电流检测芯片来自3PEAK思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。
运放来自思瑞浦，型号LM358A，为高电压放大器，具备低失调，低功耗和稳定的频率响应，采用SOP8封装。
输出控制管来自长晶科技，型号CJAC200SN04U，NMOS，耐压40V，导阻0.67mΩ，采用PDFNWB5*6-8L封装。
输出保险丝规格为20A。
辅助电源小板焊接滤波电容，变压器和降压电感。
另一面焊接电源芯片，反馈光耦和同步降压转换器。
滤波电容规格为10μF450V。
初级电源芯片来自昂宝，型号OB2512RN，是一颗高性能离线式电源芯片，芯片采用原边反馈，内置控制器和开关管，采用SOP7封装。
滤波电容规格为100μF25V。
变压器使用胶带严密包裹绝缘。
两颗整流二极管型号SS210，规格为2A 100V。
滤波电容规格为100μF25V。

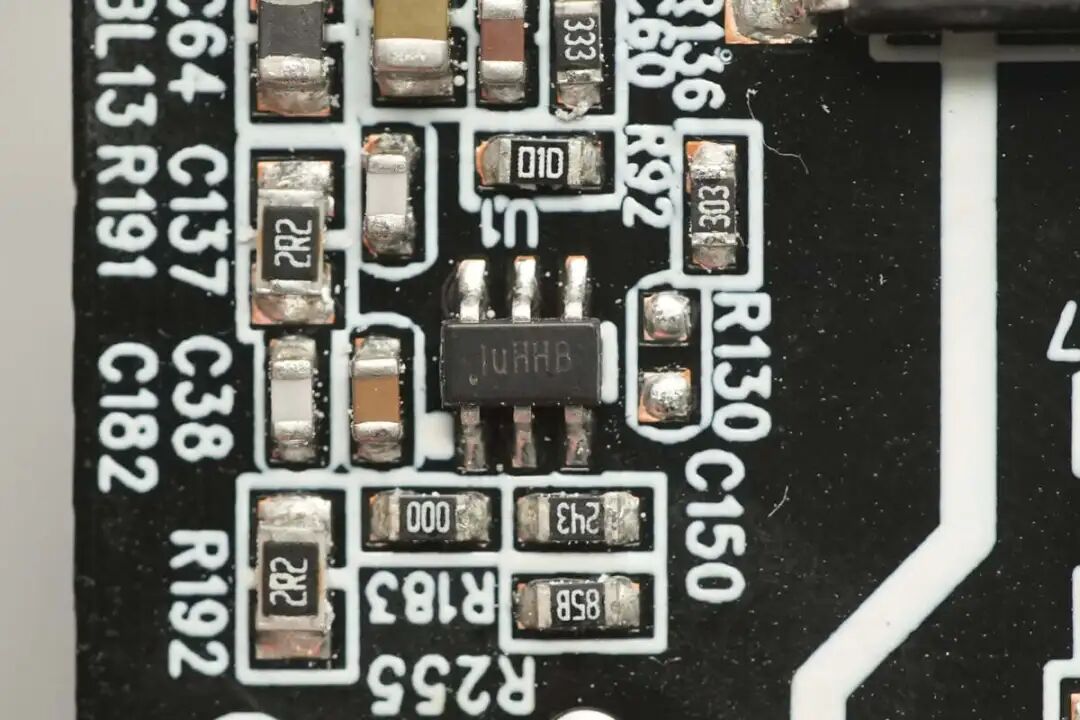

同步降压芯片来自SILERGY矽力杰，丝印Iu，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，采用SOT23-6封装。
3.3μH降压电感特写。
奥伦德OR1009光耦用于反馈控制。
显示驱动小板左侧设有无线通信模块，稳压芯片，主控MCU和存储器。
小板背面设有稳压芯片。

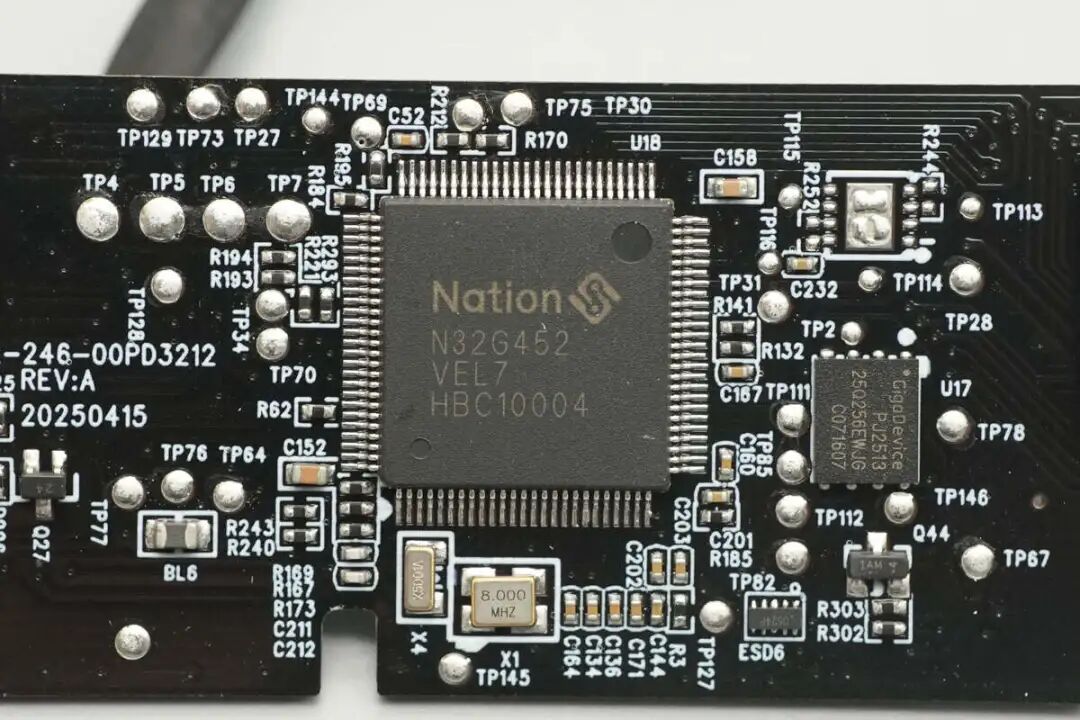

主控MCU来自国民技术，型号N32G452VEL7，芯片内置32位ARM Cortex-M4F内核，主频144MHz，芯片内置512KB FLASH和144KB SRAM，芯片具备UART接口，SPI接口，QSPI接口，I2C接口，USB2.0接口，CAN接口，SDIO接口和XFMC接口，采用LQFP100封装。
芯片外置8.000MHz贴片晶振特写。
32.768kHz贴片晶振特写。
存储器来自兆易创新，型号GD25Q256EWJG，容量为32MB，支持2.7-3.6V工作电压，采用WSON8封装。
无线通信模组来自乐鑫，型号ESP32-C6-MINI-1，支持2.4G WiFi6，蓝牙BLE，Zigbee和Thread，内置ESP32-C6芯片，为板载PCB天线设计。

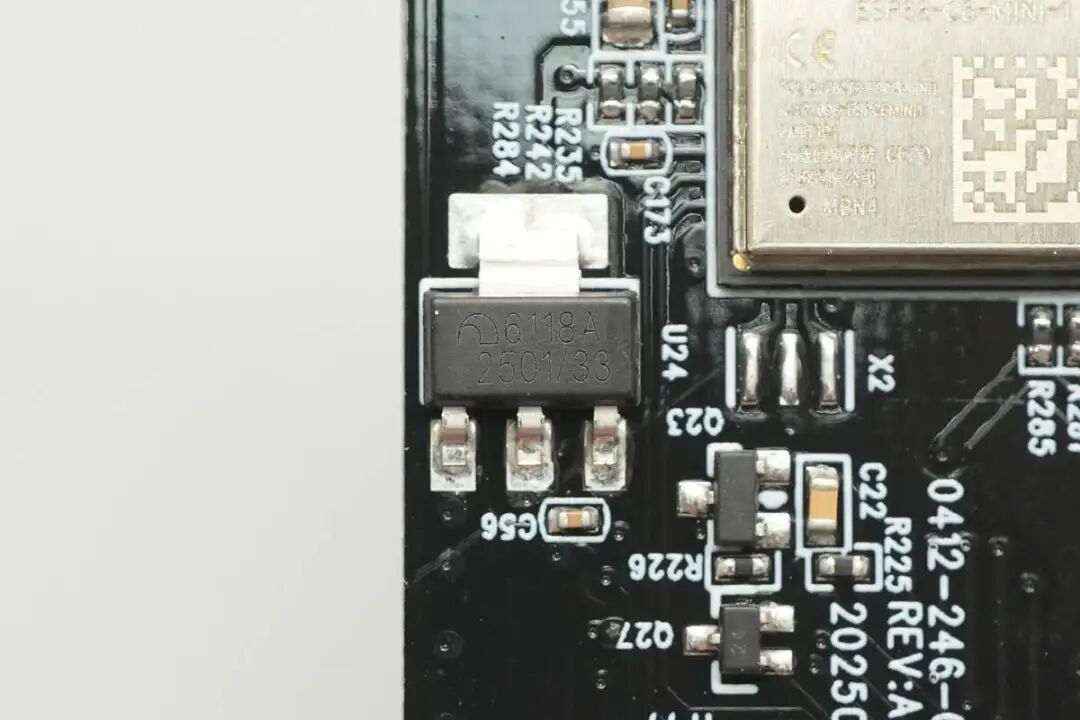

稳压芯片来自微盟，型号ME6118A33B3，支持2.5-18V输入电压，最大输出电流1A，采用SOT223封装。
另一颗稳压芯片型号相同。
丝印0524P的TVS阵列特写。
另一颗TVS阵列型号相同。

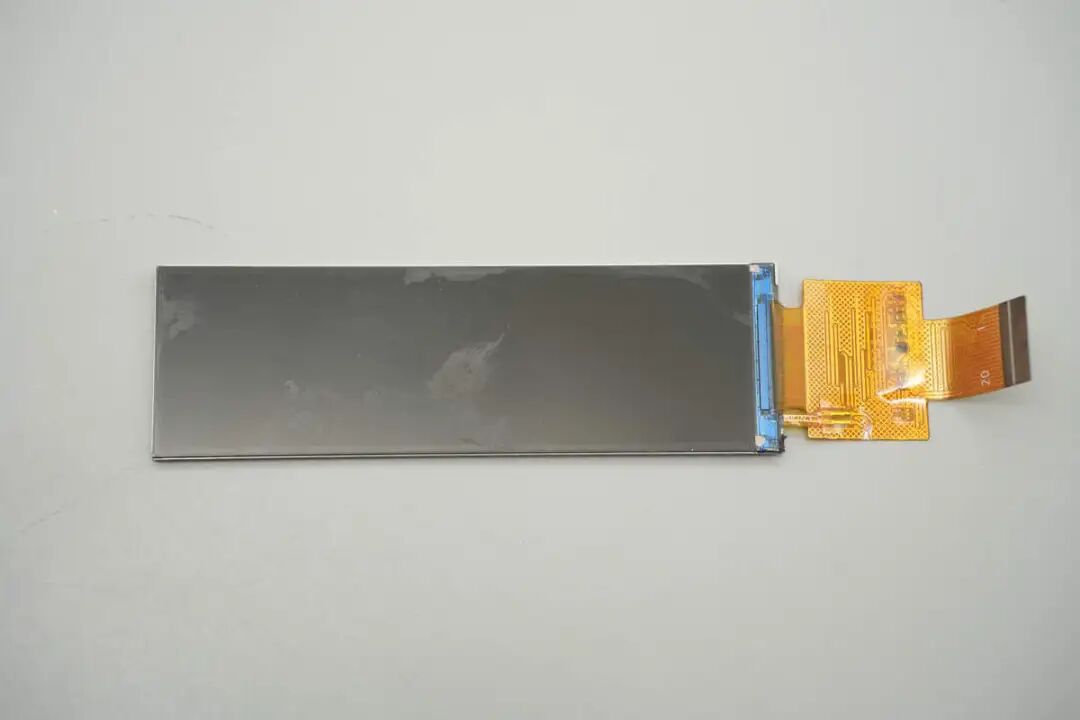

液晶屏幕通过排线连接。

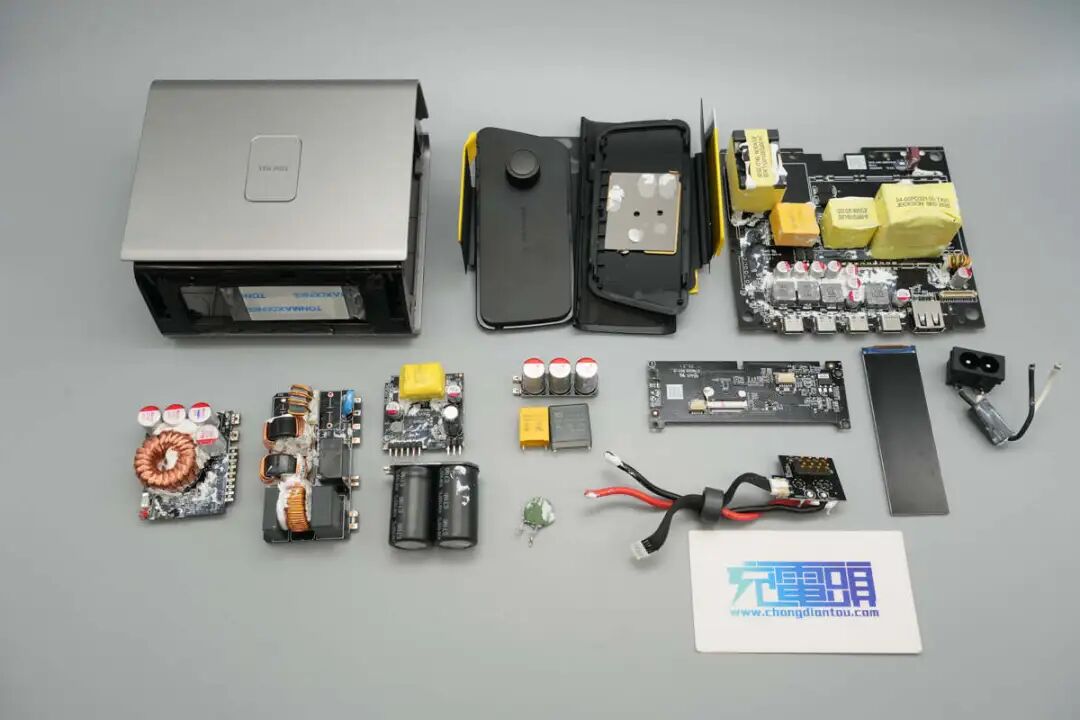

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上正浩RAPID Pro 氮化镓桌面超充站的核心器件清单，方便大家查阅。
正浩RAPID Pro氮化镓桌面超充站具备四个USB-C接口和一个USB-A接口，机身顶部设有Pogopin磁吸闪充接口。其中USB-C1和USB-C2接口均支持140W快充，磁吸接口支持320W输出功率。机身屏幕支持时钟显示，待机互动表情显示和充电动效显示，并支持APP监控和深度定制。
充电头网通过拆解了解到，正浩RAPID Pro氮化镓桌面超充站采用多块小板焊接组成。PFC控制器采用安森美NCP1680，搭配使用芯朋微PN7113半桥驱动器和镓未来G1N65R070PD-H氮化镓开关管，LLC采用芯源系统HR1001A控制器，搭配使用英诺赛科INN700D190B氮化镓开关管。
同步整流控制器采用芯源系统MP6924B，搭配使用新洁能NCEP038N10GU。降压输出使用智融科技SW3566H降压协议芯片搭配威兆半导体VSE007N04MS-G开关管。并设有国民技术N32G452VEL7主控MCU用于参数采集和功能显示。PCBA模块设有导热垫和散热片，元件之间打胶加固散热，做工与用料扎实可靠。
