最近充电头网拿到了安克一款70W快充充电器，产品配置3C1A四个USB接口，其中三个USB-C接口均支持70W快充，性能十分均衡，日常盲插使用都能满足笔电、平板、手机等大小设备快充需求。
其次产品基于先进的氮化镓方案进行设计，高效可靠的同时大幅缩小机身尺寸，三围做到仅50*50*32mm，搭配可折叠插脚以及多接口，小巧便携又能满足多设备同时充电，大幅降低差旅携带成本。下面我们就来看看产品的具体做工用料。
此前充电头网还拆解过、、、、、等产品，欢迎查阅。
安克70W氮化镓充电器外观

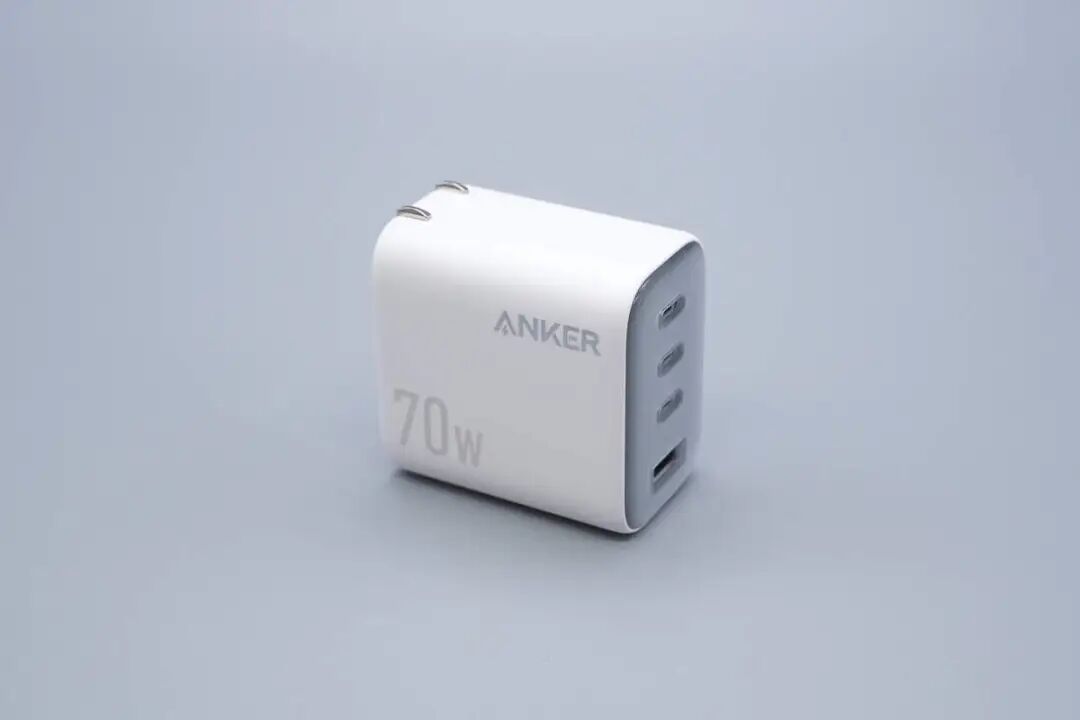

安克70W氮化镓充电器主体白色外壳搭配顶部透明灰色装饰板设计，机身小巧颜值在线。

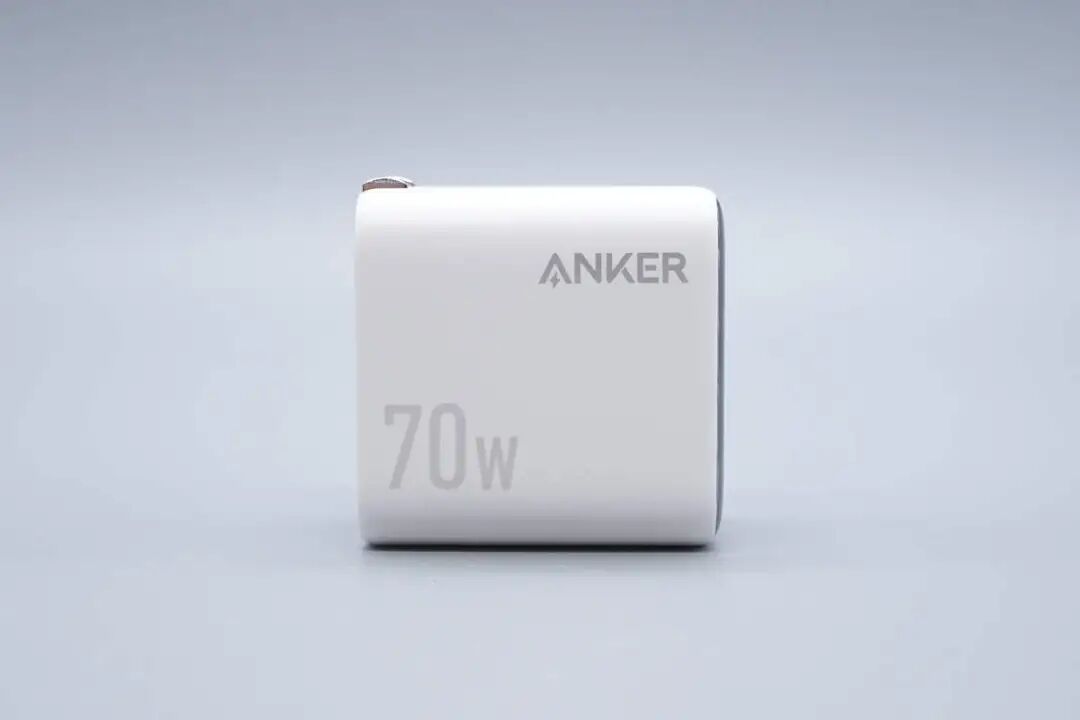

机身正面印有ANKER品牌和70W。

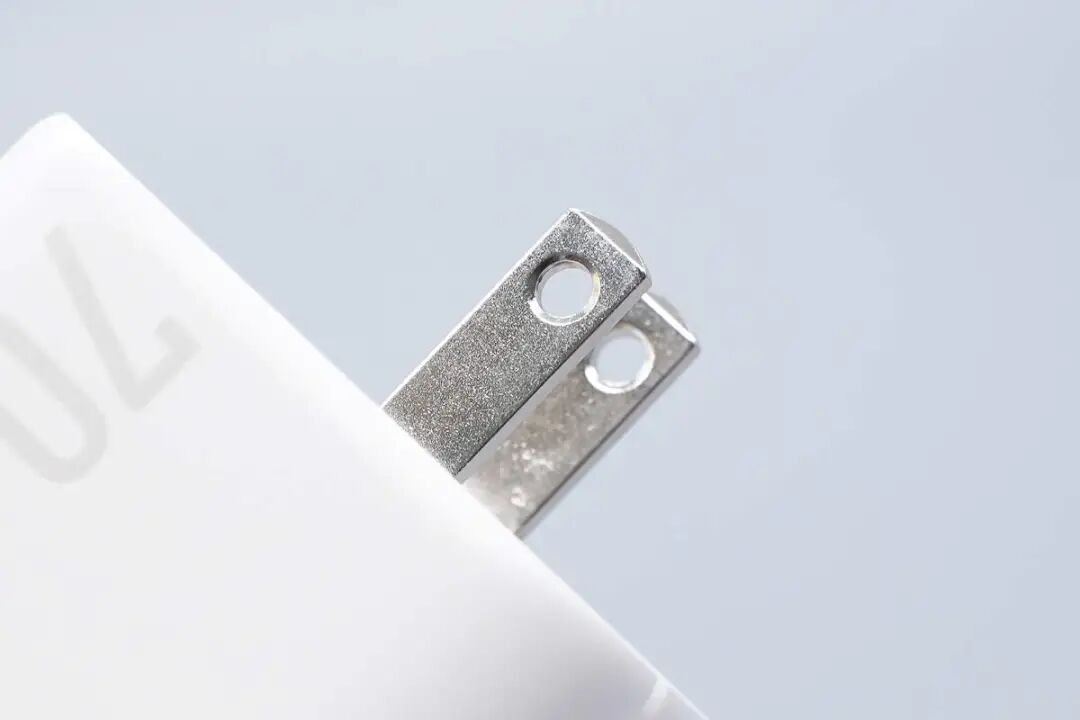

充电器配备可折叠美规插脚。

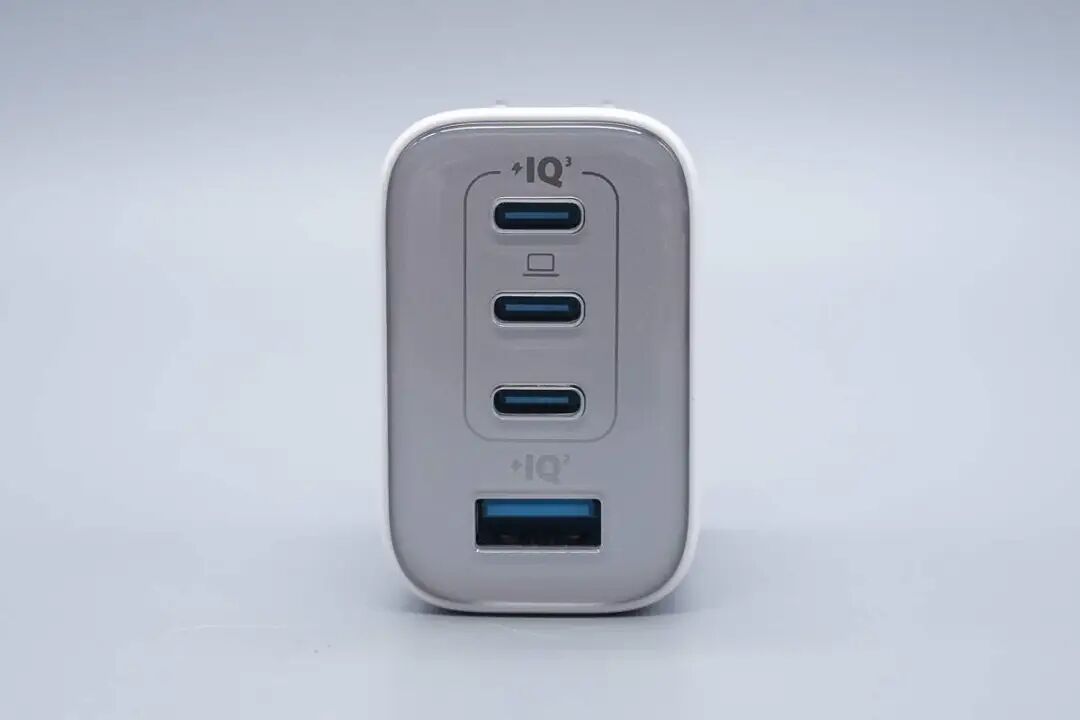

输出端采用灰色透明亮面板装饰，并配置3C1A四个USB接口。

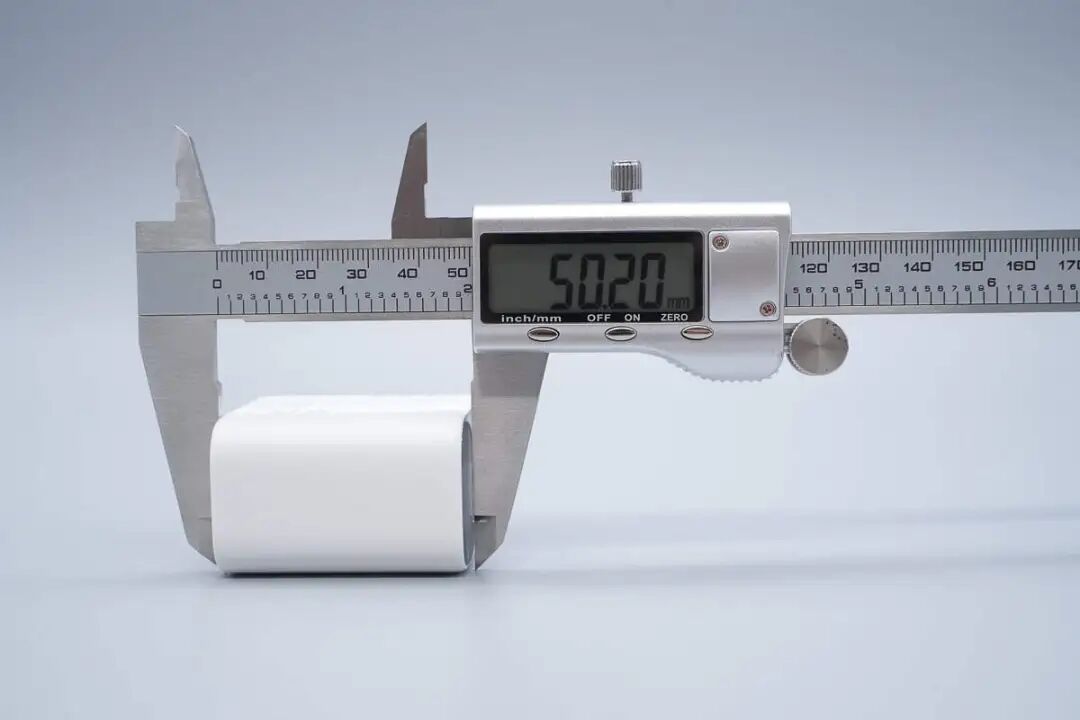

实测充电器机身长度为50.2mm。

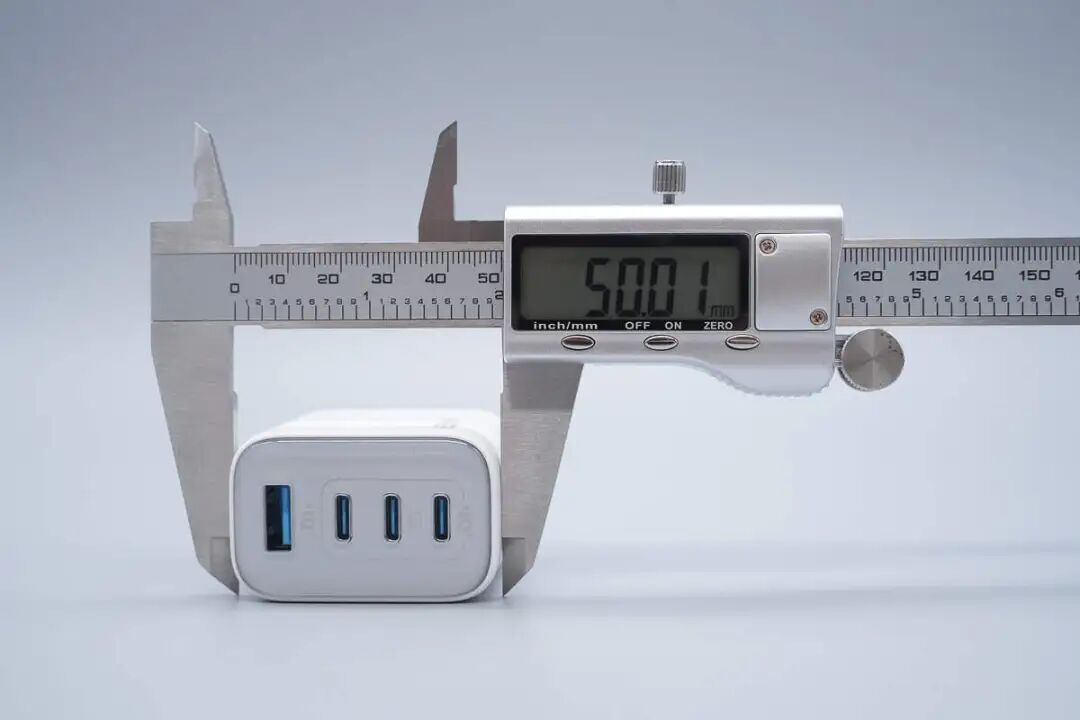

宽度为50.01mm。

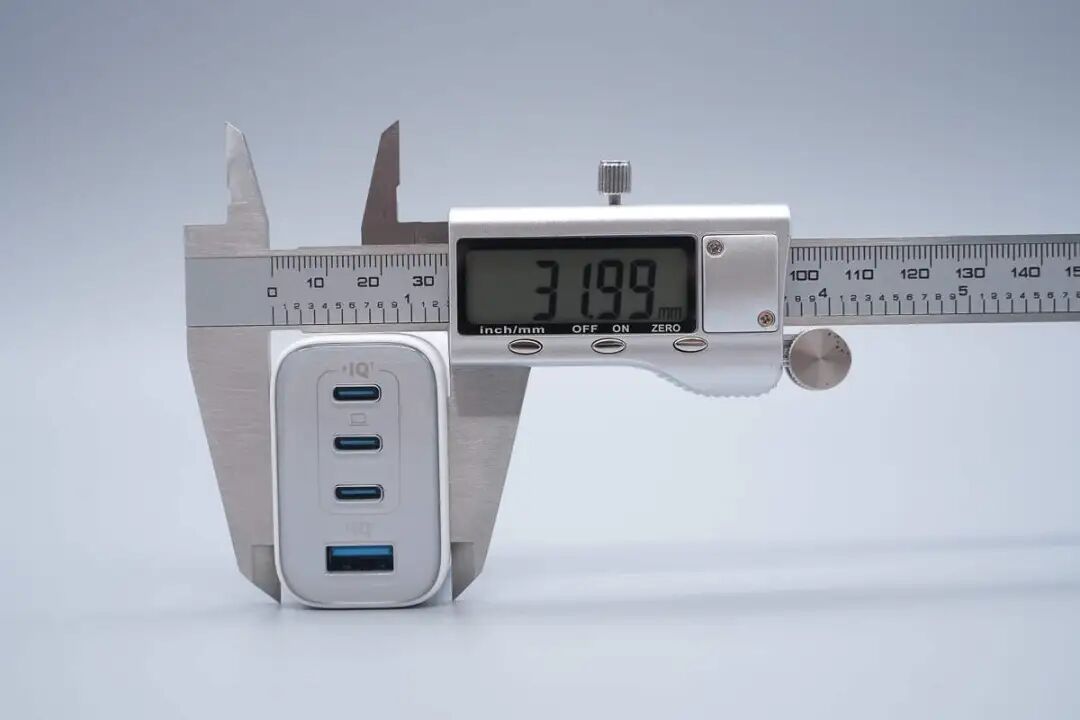

厚度为31.99mm。

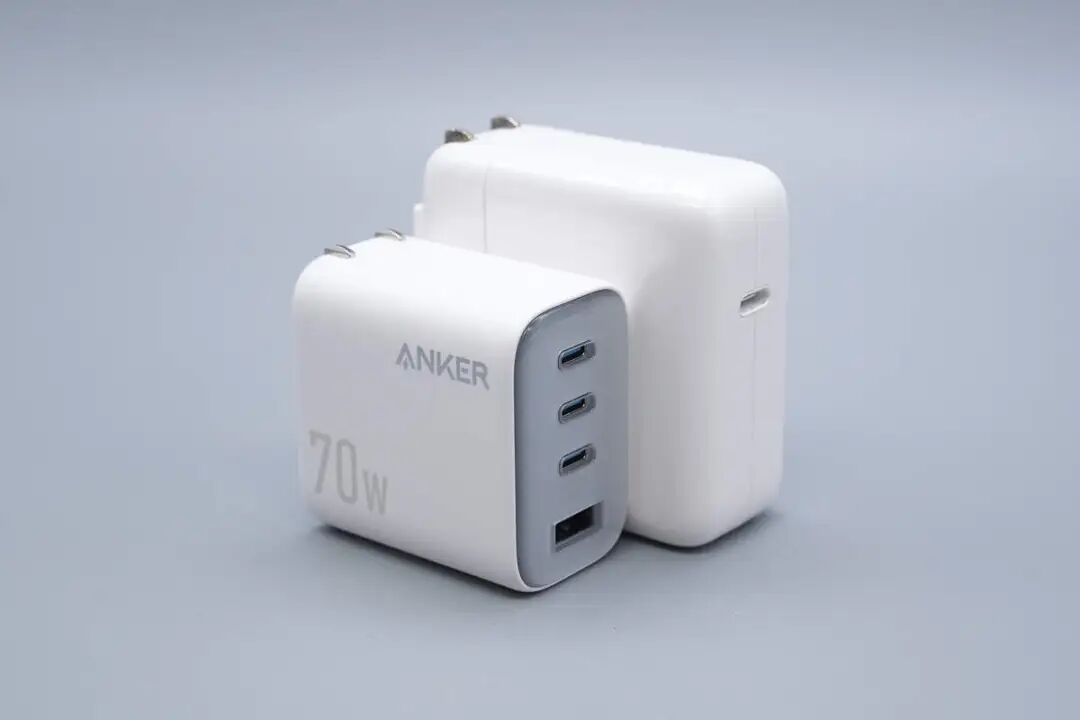

和苹果70W氮化镓快充充电器放在一起对比，体积优势明显。

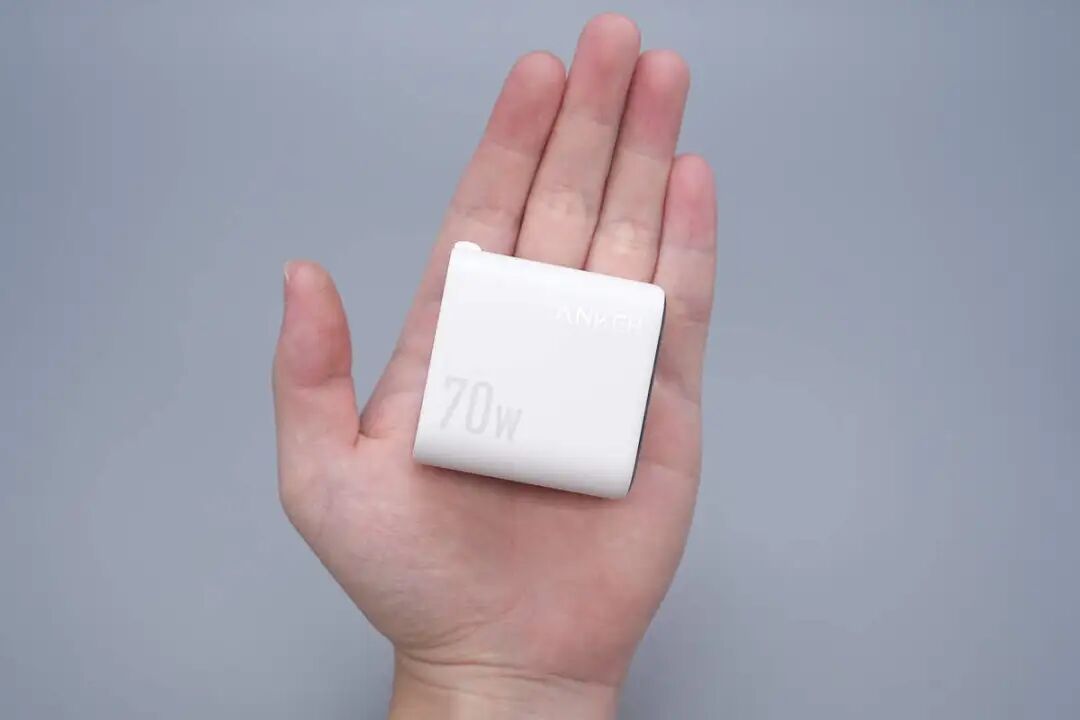

产品拿在手上的大小直观感受。

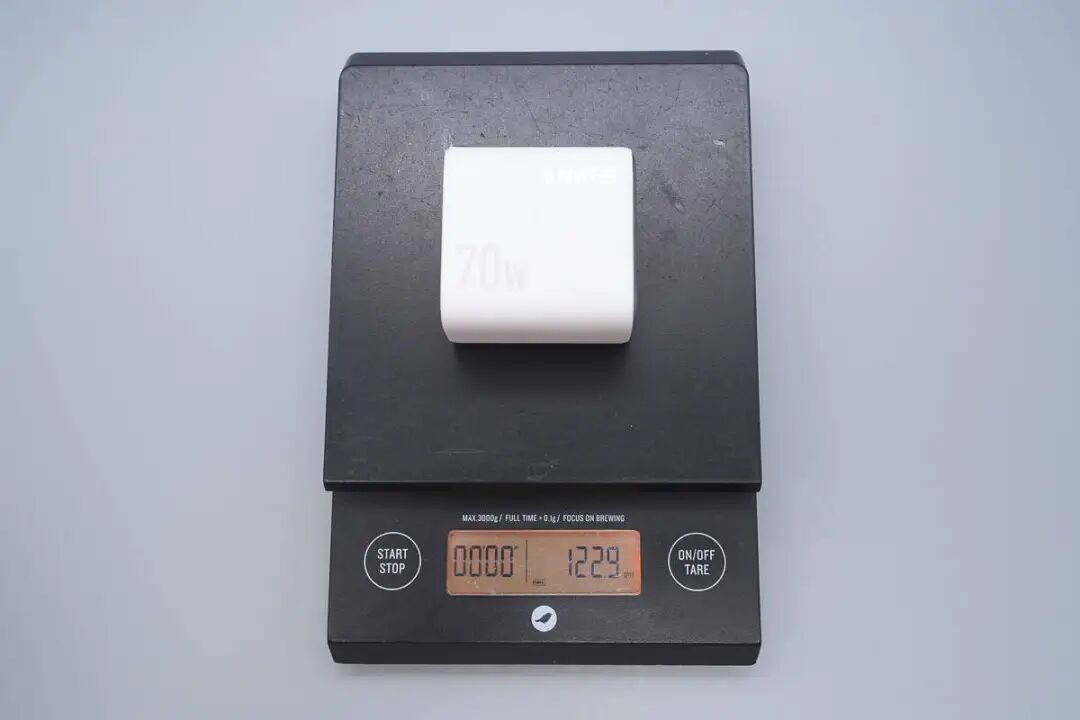

另外测得充电器重量约为123g。

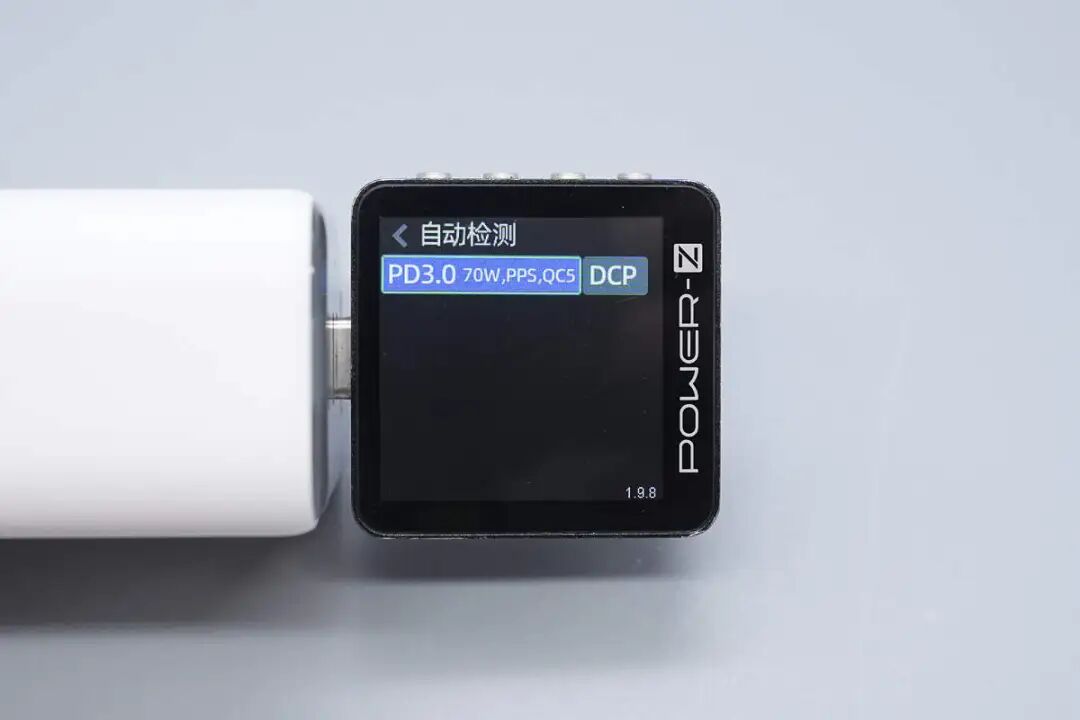

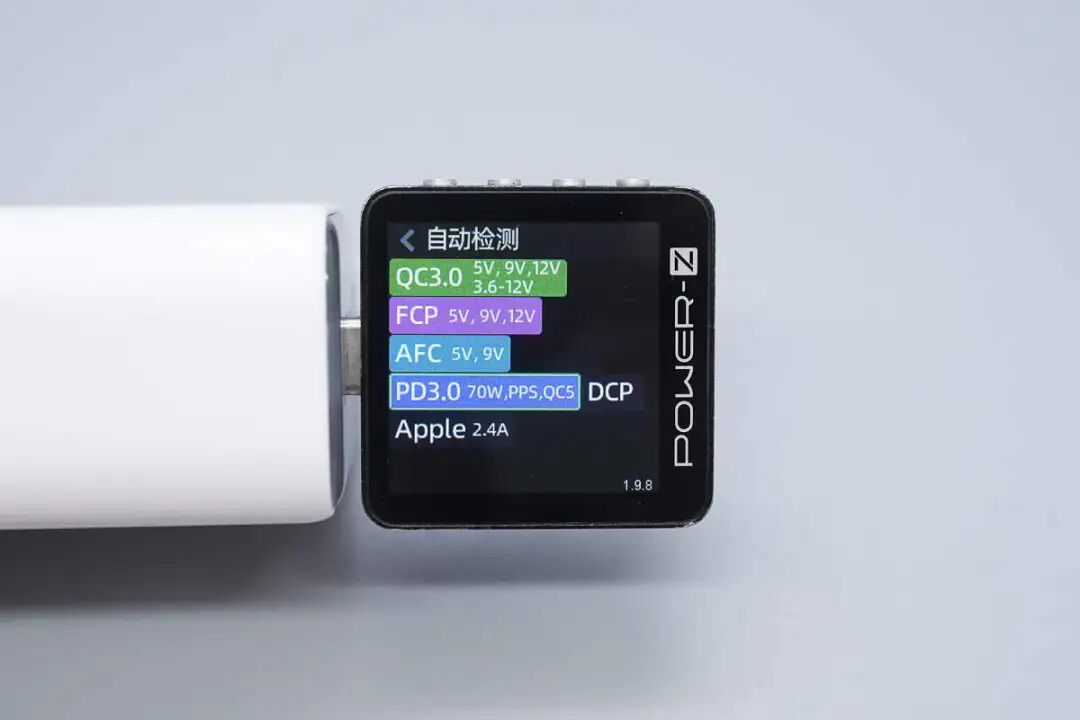

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持QC3.0/5、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

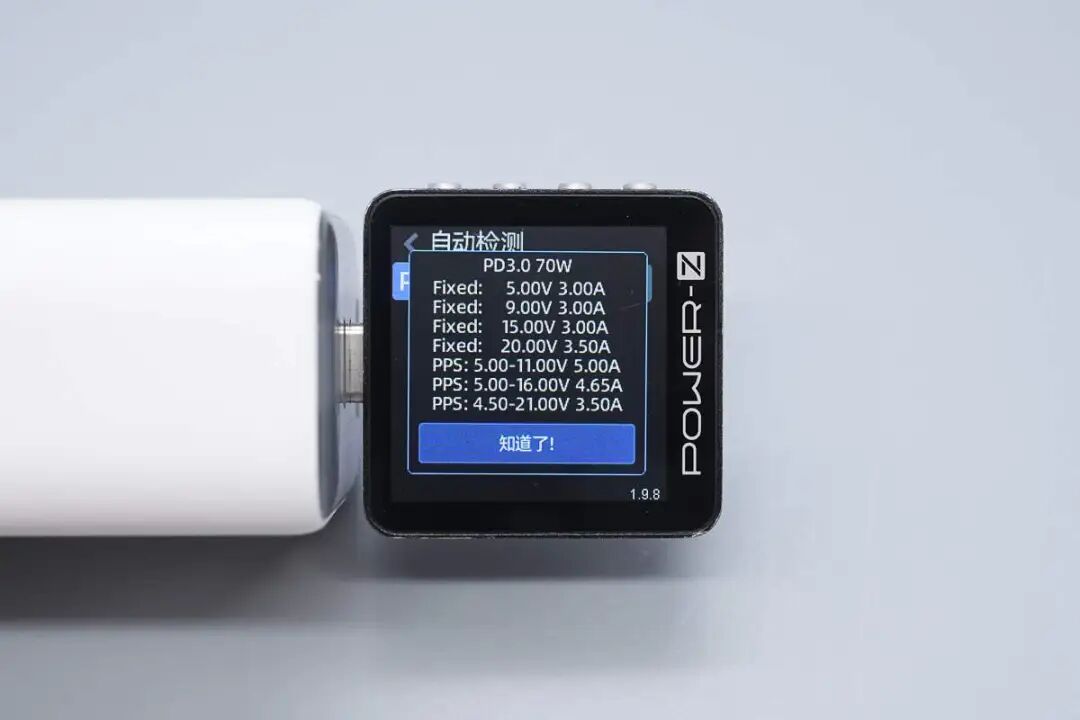

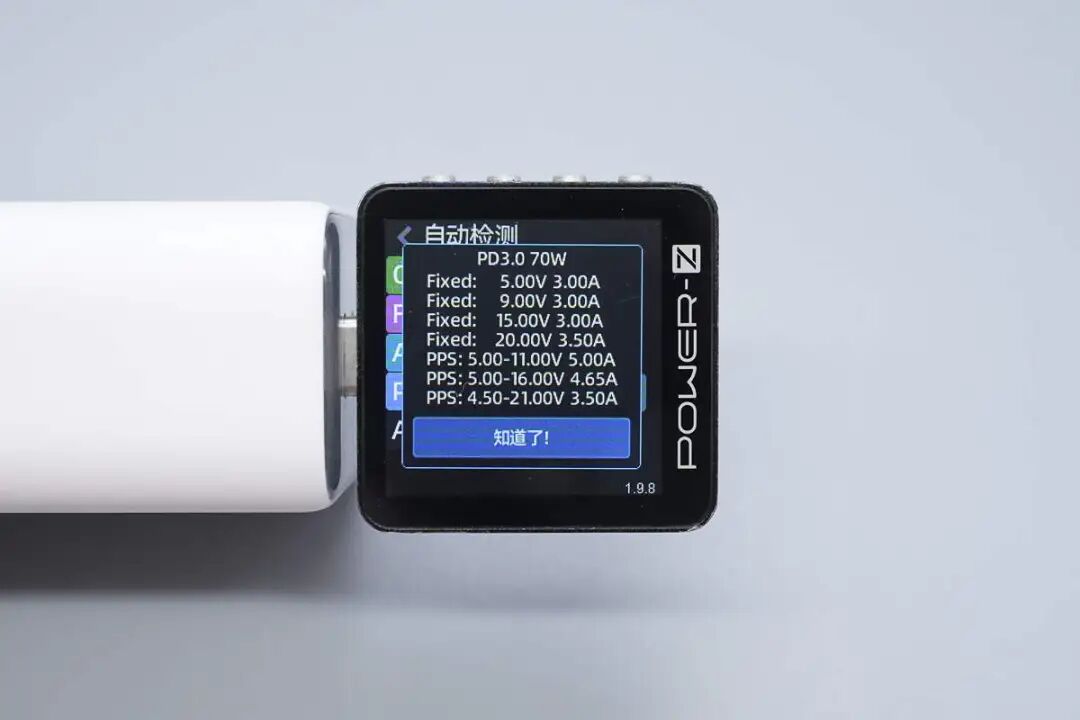

PDO报文显示USB-C1口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V5A、5-16V4.65A、4.5-21V3.5A三组PPS电压档位。
测得USB-C2口兼容协议与USB-C1口的相同。
此外PDO报文也一样，这两个接口单口输出性能完全一样，支持功率盲插。
测得USB-C3口支持PD3.0、PPS、DCP充电协议。

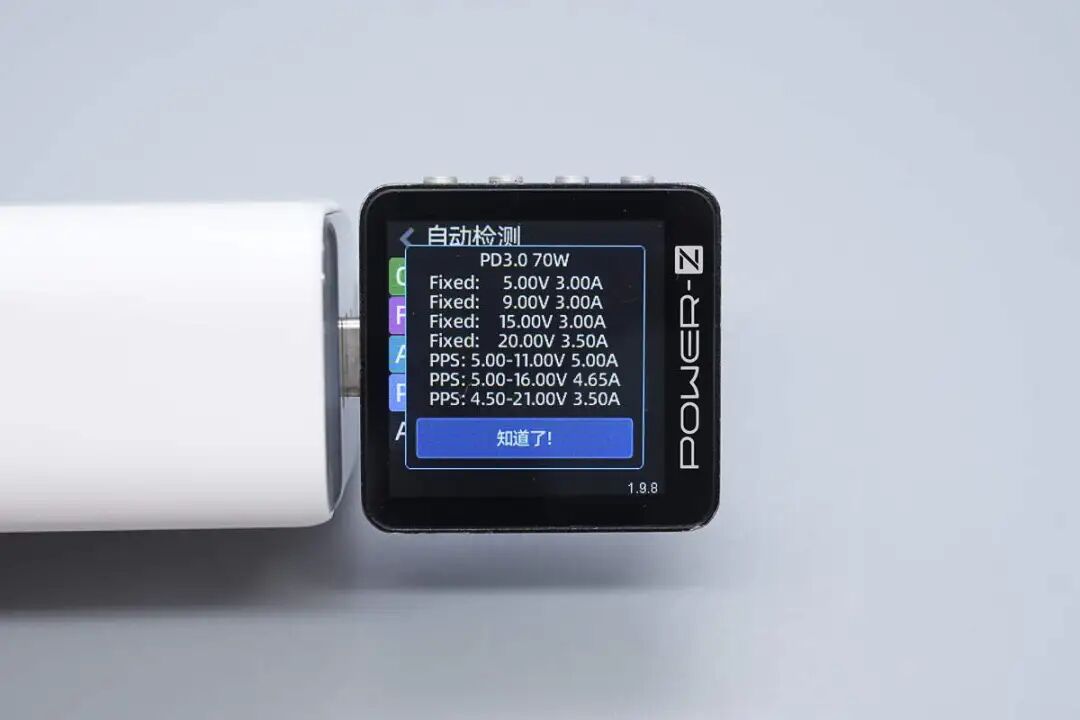

PDO报文显示USB-C3口同样具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V5A、5-16V4.65A、4.5-21V3.5A三组PPS电压档位。
最后测得USB-A口支持QC3+、FCP、SCP、AFC、DCP充电协议。
安克70W氮化镓充电器拆解

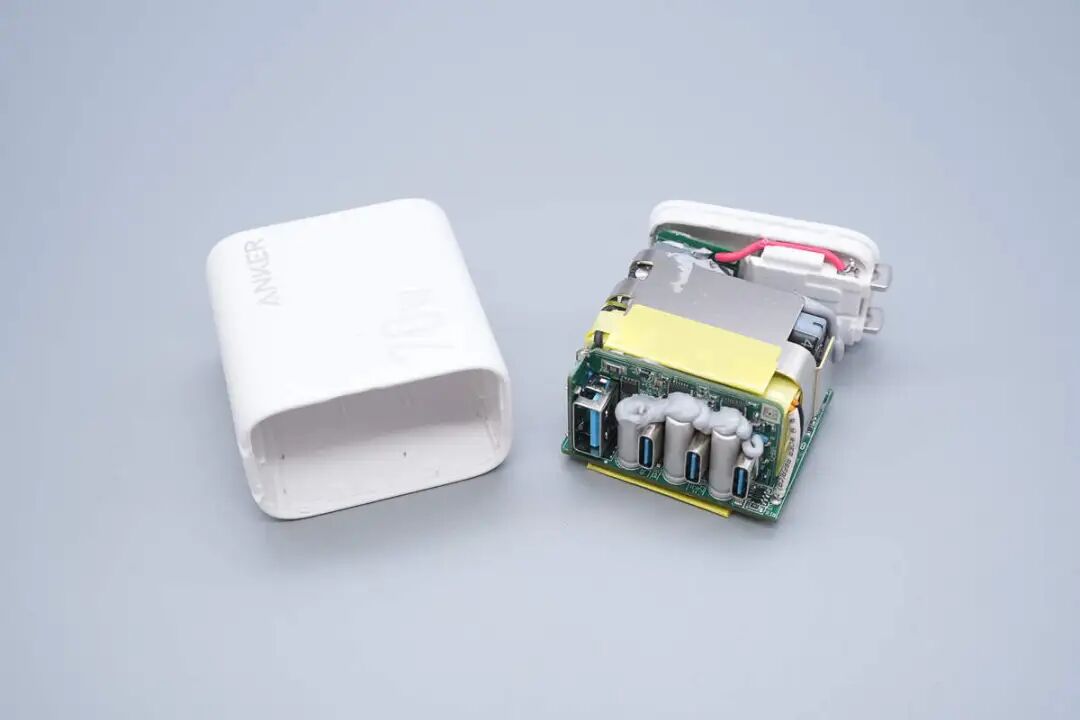

将充电器输入端外壳拆开取出内部PCBA模块。

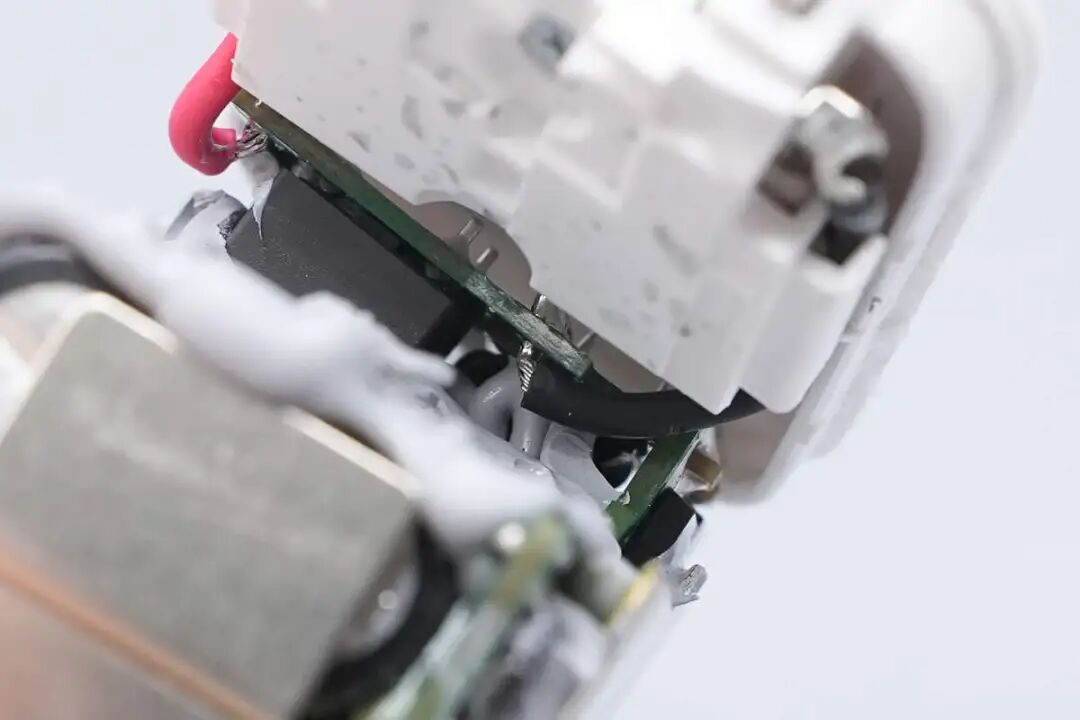

插脚通过红黑导线与PCBA模块输入端小板锡焊通电。

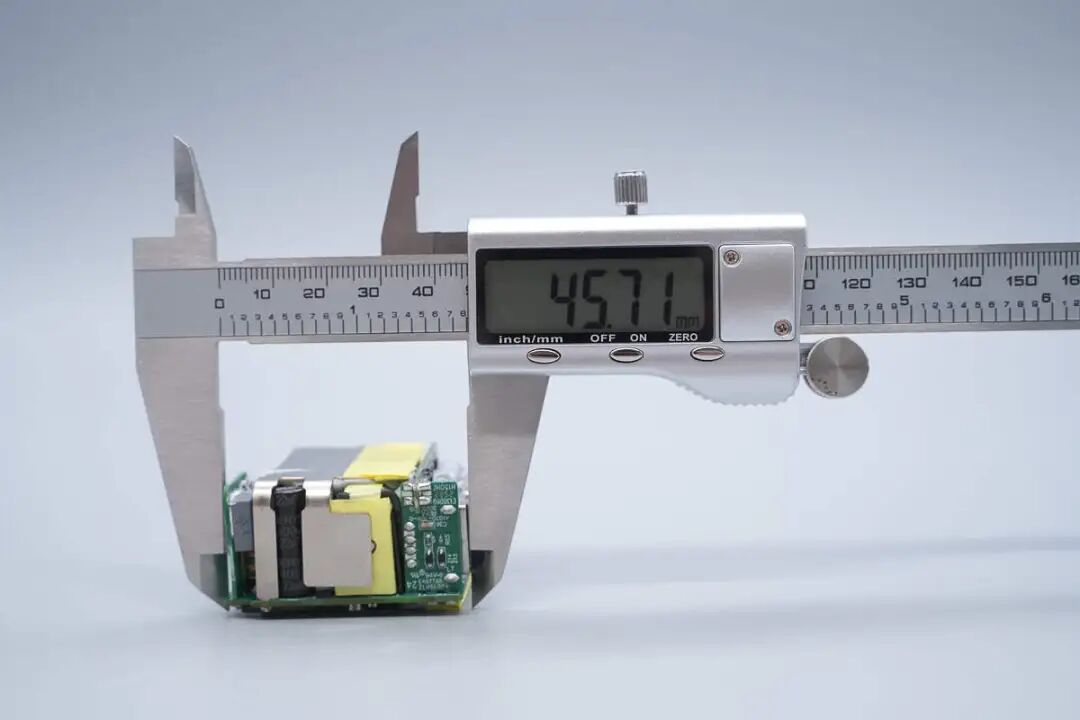

实测PCBA模块长度为45.71mm。

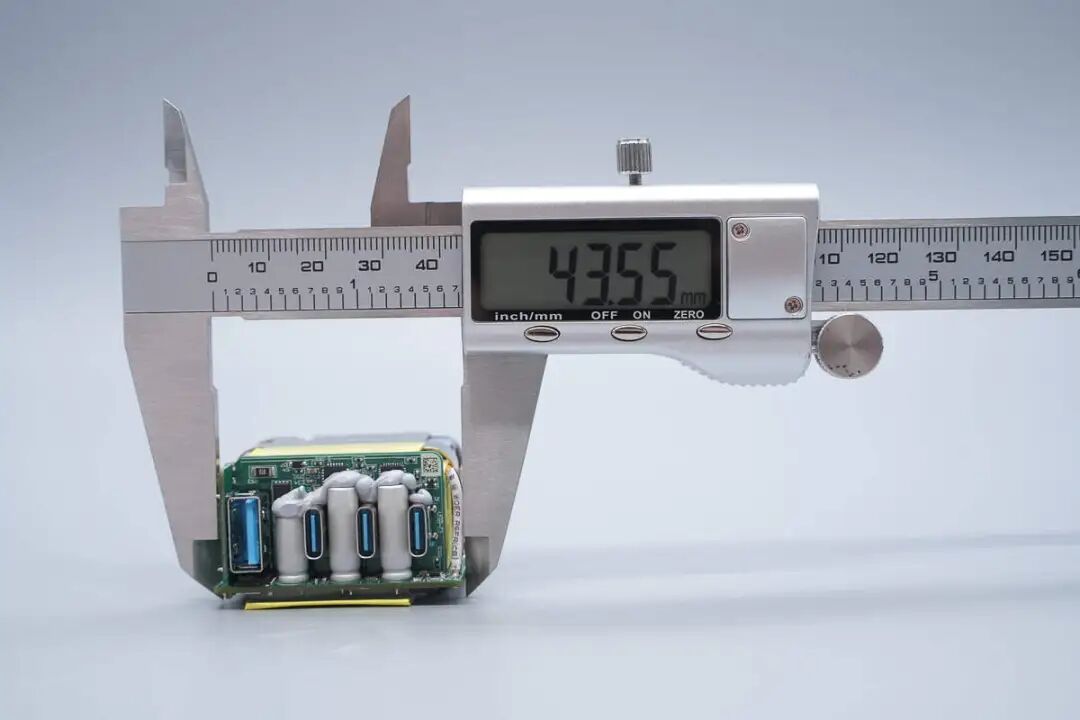

宽度为43.55mm。

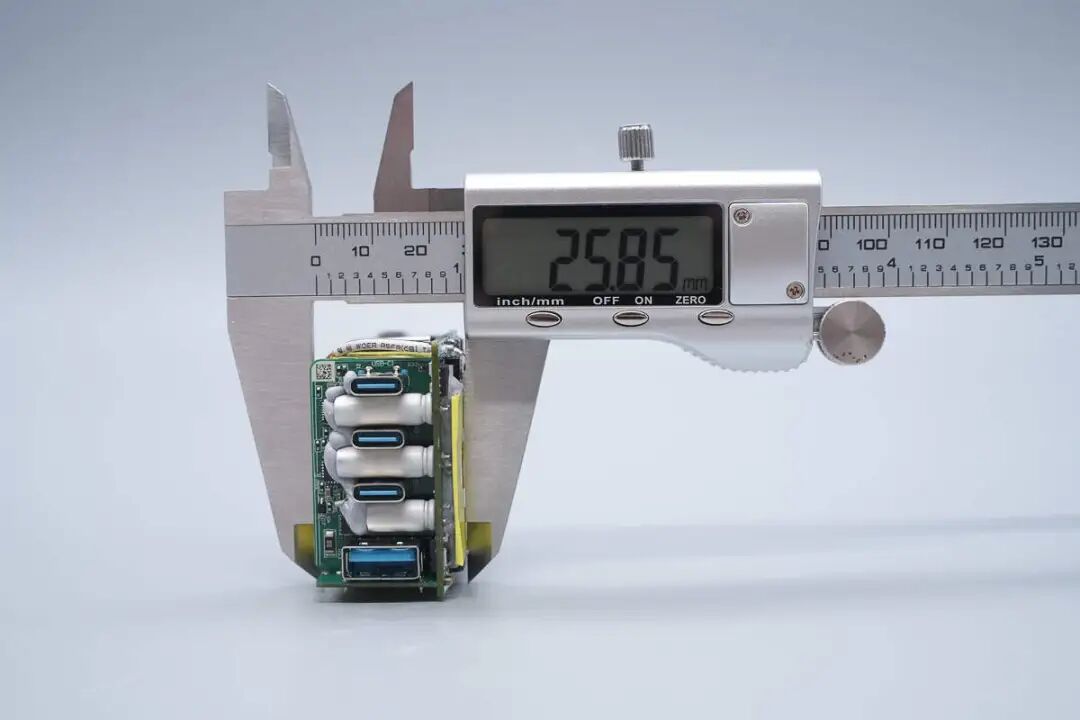

厚度为25.85mm。

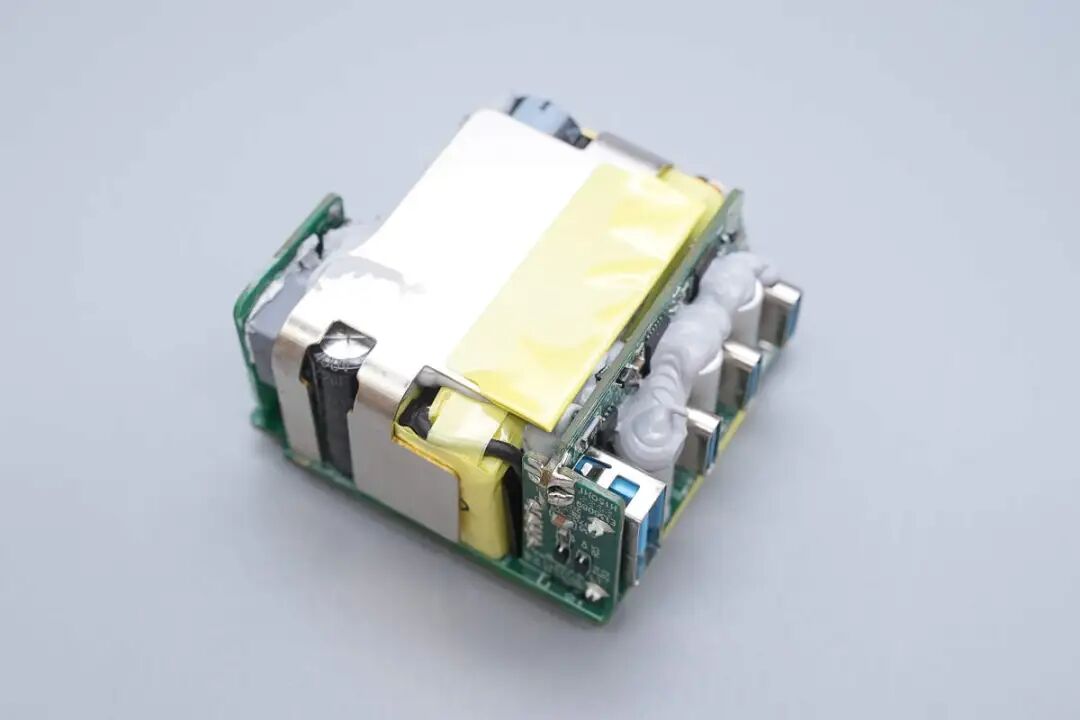

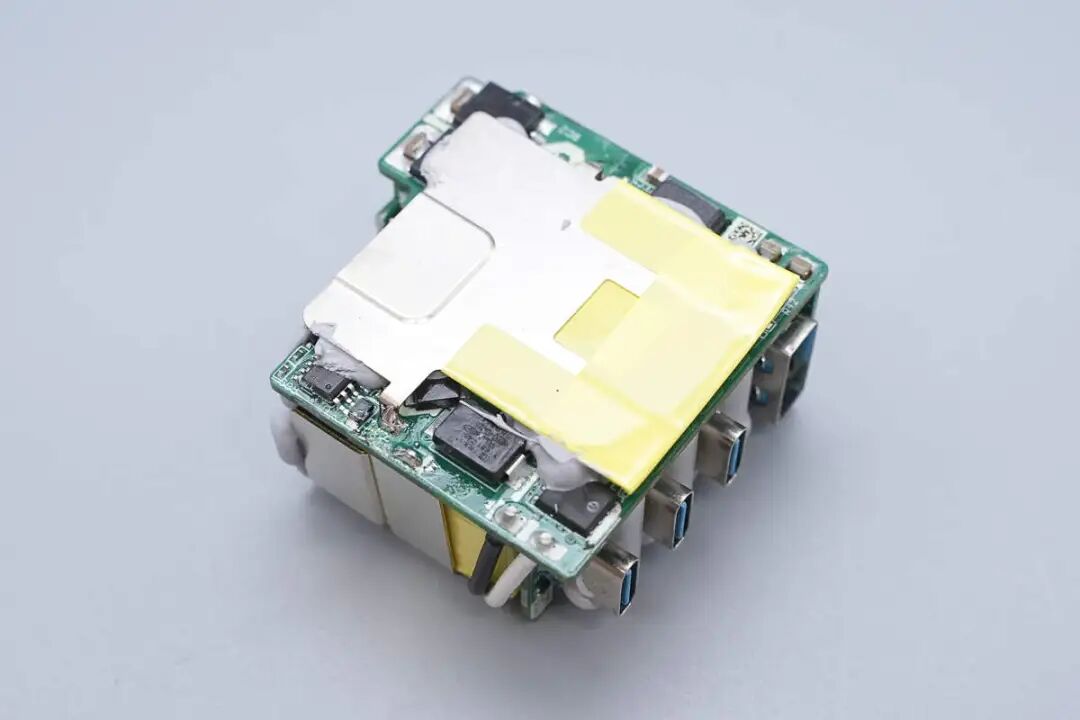

PCBA模块全后端均焊接有小板，顶部和两侧覆盖一体式散热板，并且对应电源模块次级侧部分包裹绝缘胶带。
模块底部同样覆盖散热板帮助散热。

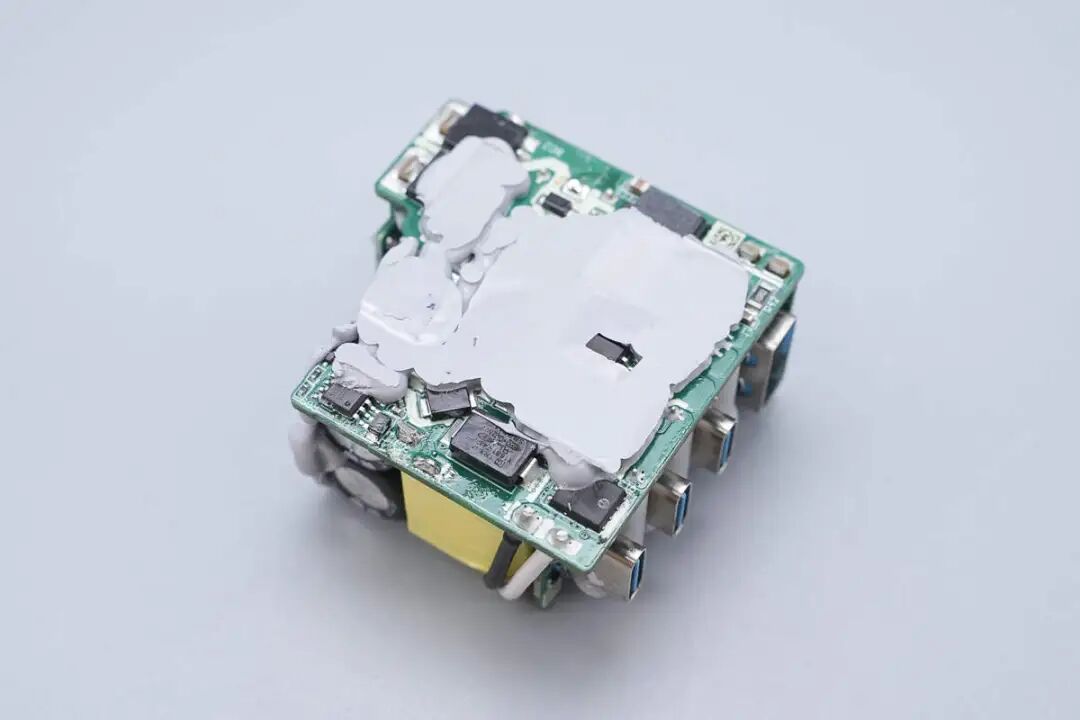

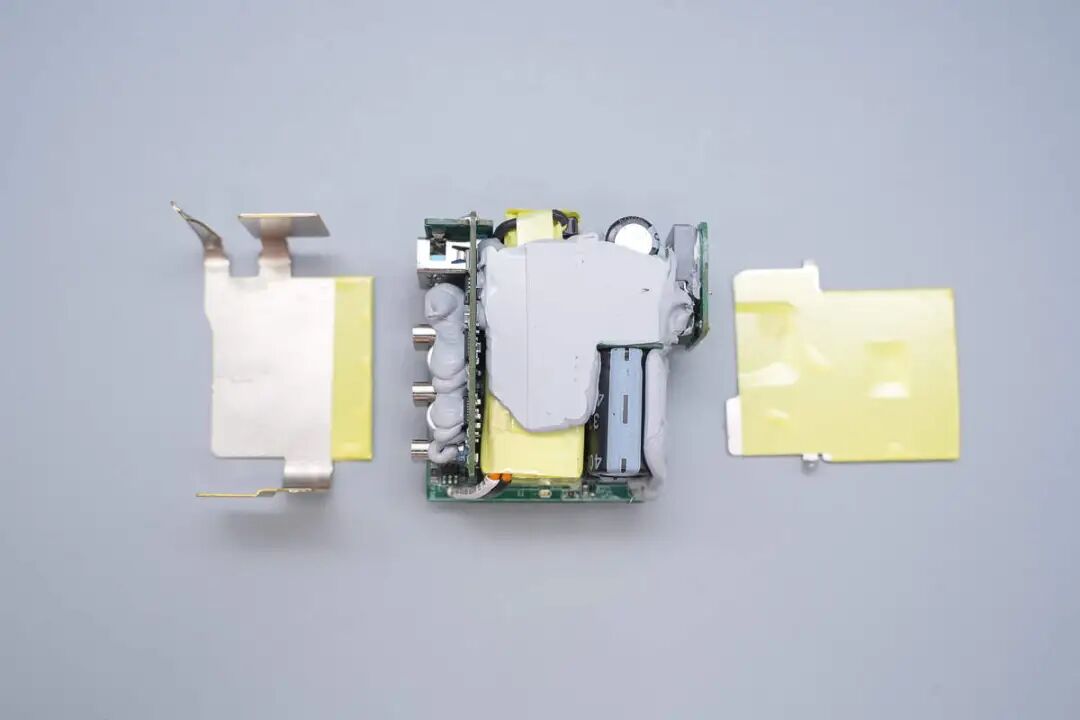

将散热板拆掉，器件上填充导热胶更好传递热量散热。
模块底部同样大面积填充导热胶处理。
将导热胶清理干净，模块全后端均焊接有小板，中心区域设有高压滤波电解电容和变压器等器件，两侧两颗变压器可以看出充电器采用了两路开关电源电路设计。

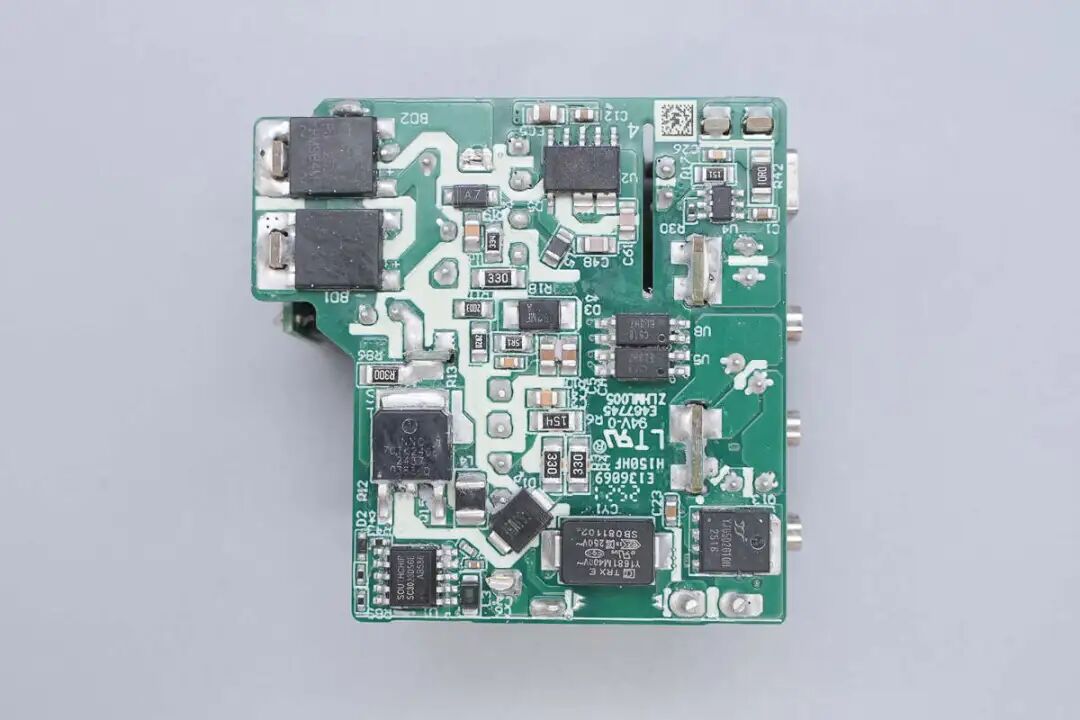

主板背面设有整流桥以及两路开关电源初次级芯片、初级开关管、同步整流管等器件。

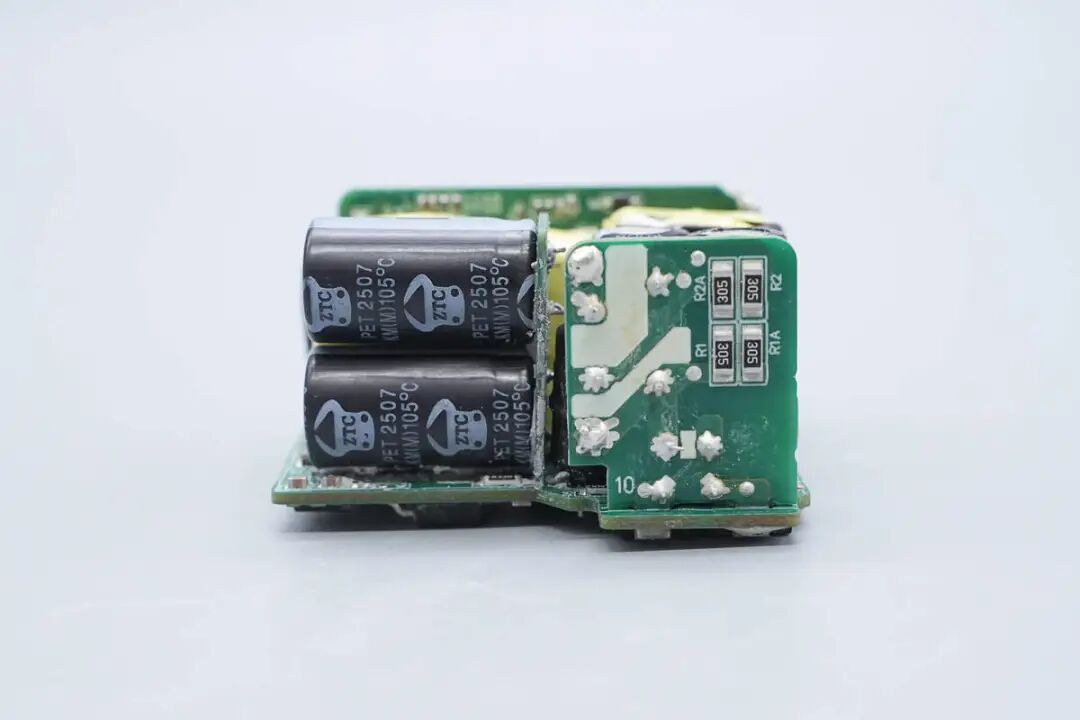

PCBA模块前端一览，输入端小板背面四颗贴片电阻用于X电容放电。

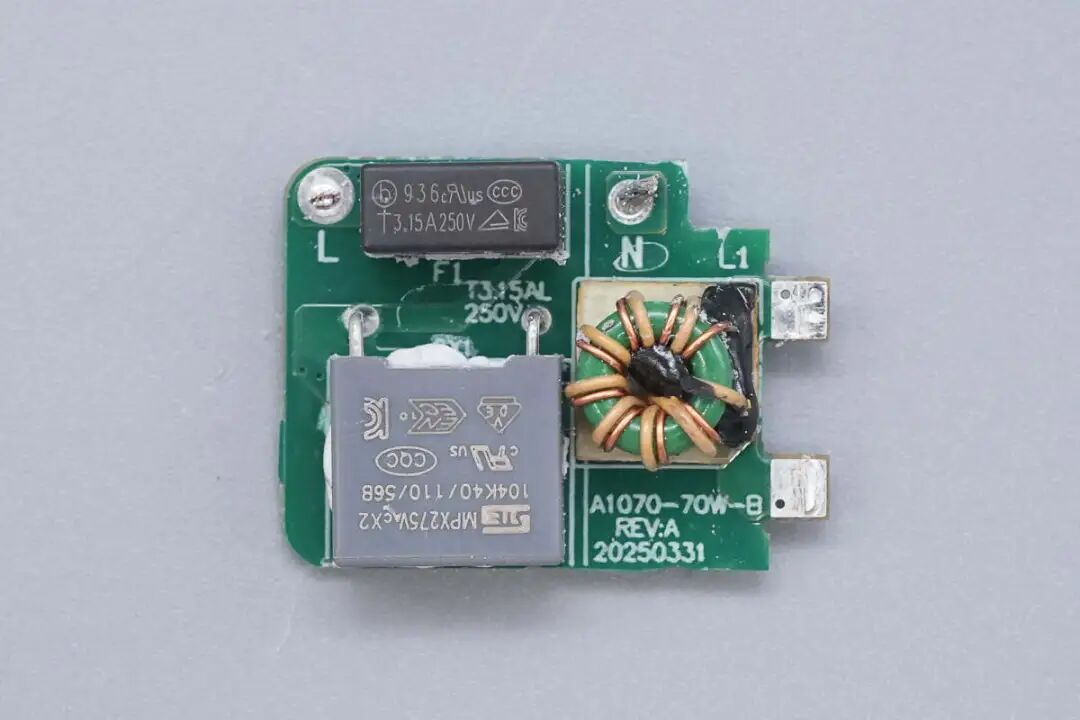

将小板拆下，正面设有延时保险丝、安规X2电容以及共模电感。

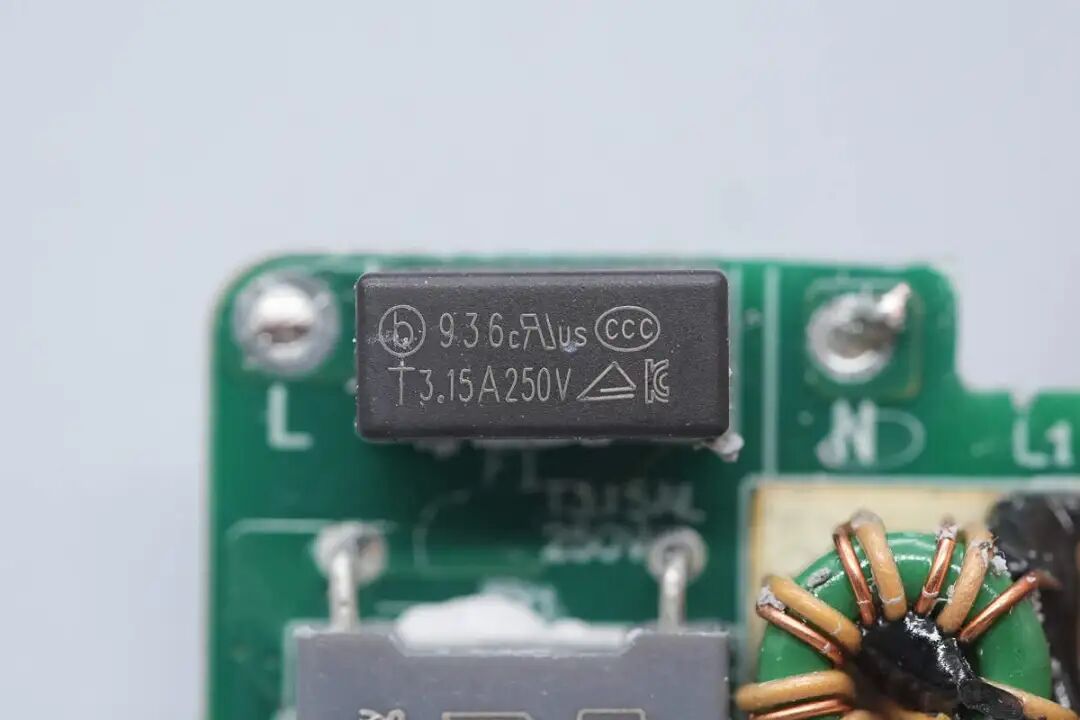

延时保险丝来自贝特电子，出料号936，规格为3.15A 250V。

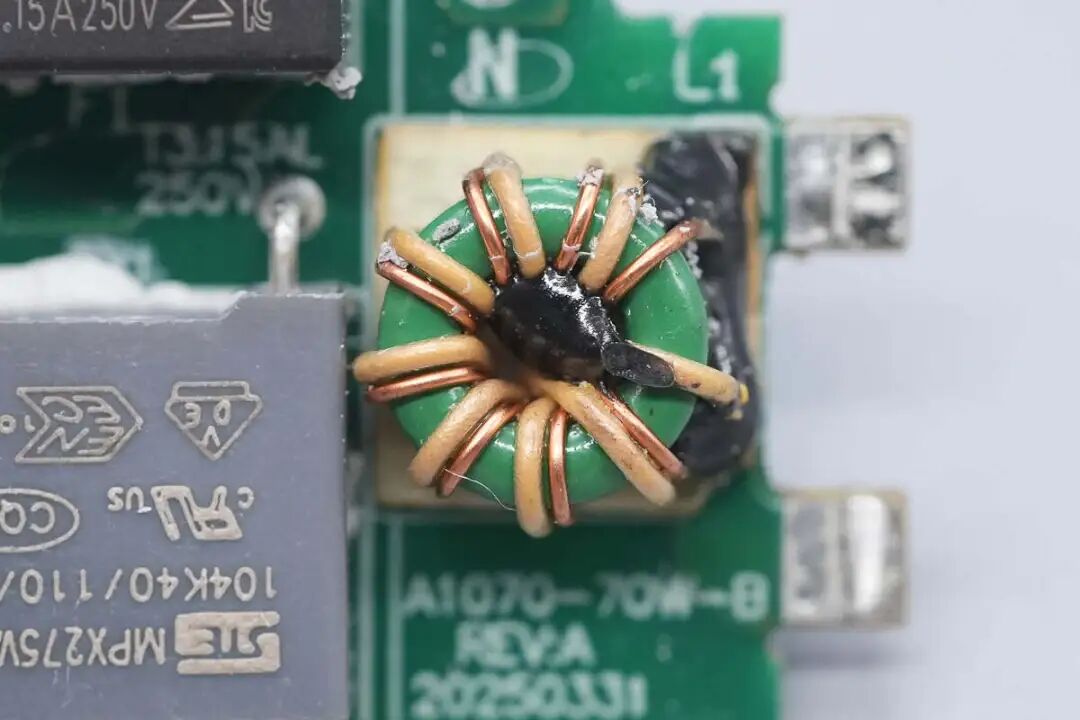

共模电感采用漆包线和绝缘线绕制，底部设有电木板并打漆加固。

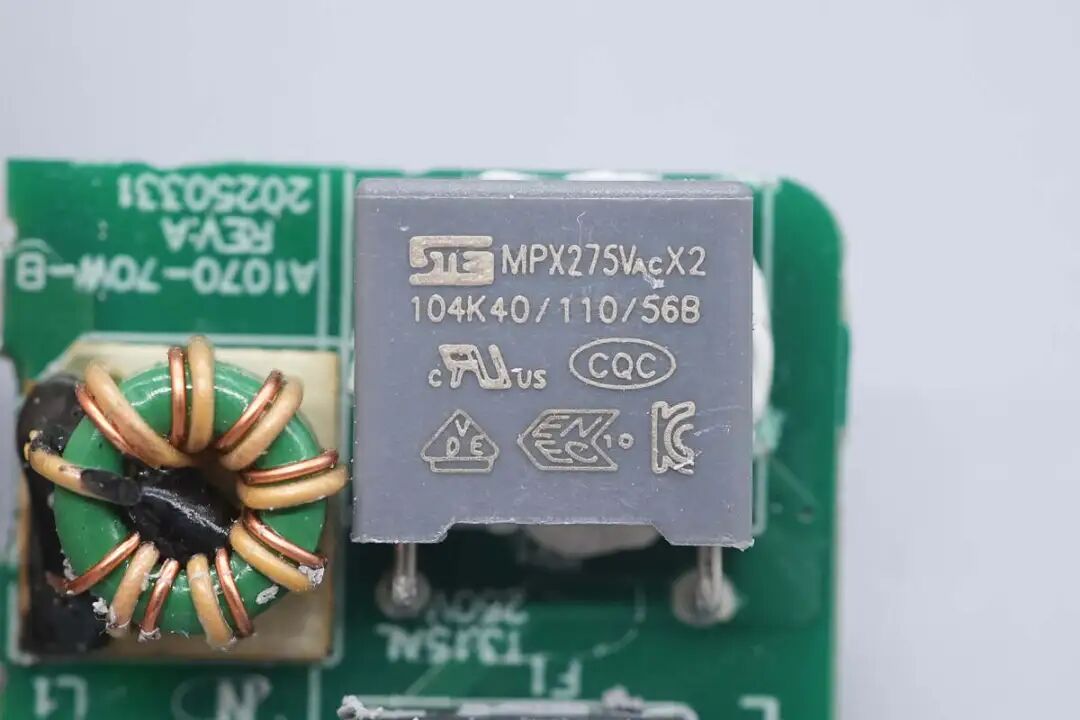

安规X2电容来自STE松田电子，容量0.1μF。
整流桥来自PANJIT强茂，型号RMSB4M，规格为4A 1000V，采用MSBL封装。

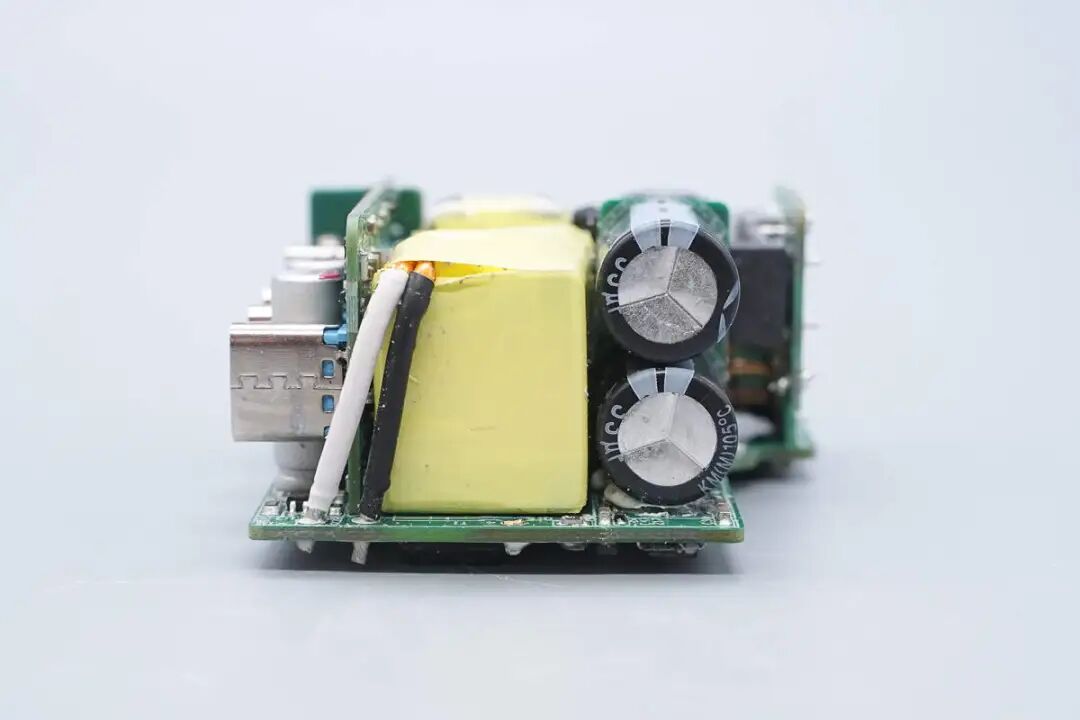

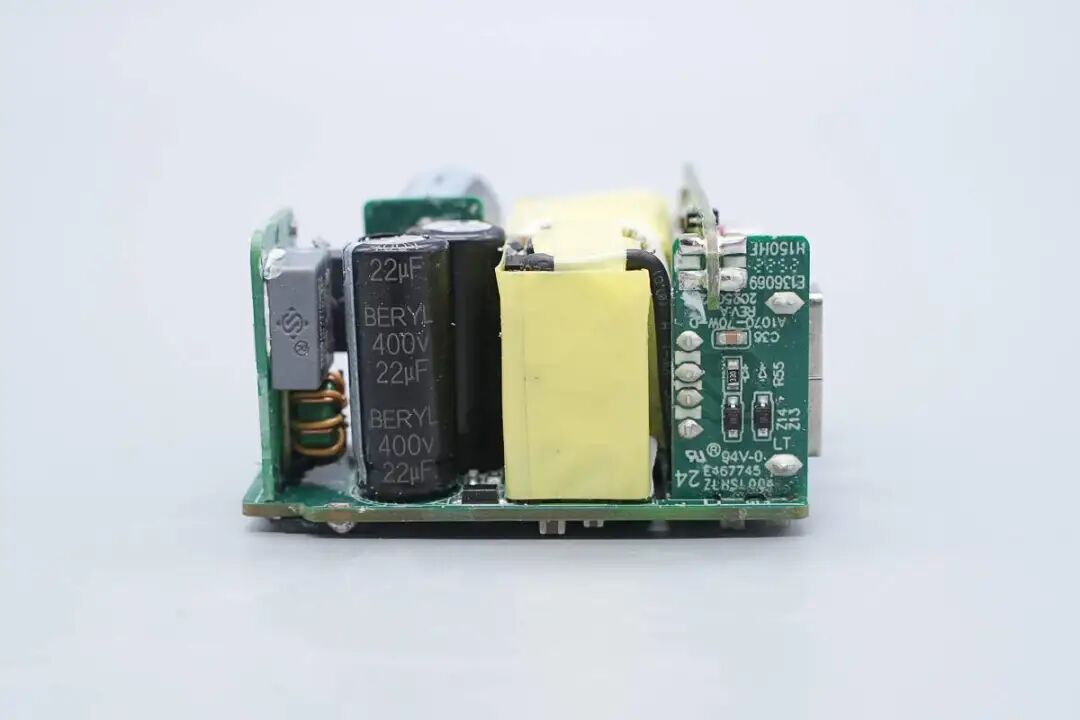

模块一侧设有高压滤波电解电容以及一路开关电源的变压器。
另一侧设有另一路开关电源的变压器，另外两颗高压滤波电解电容采用小板辅助焊接横置。

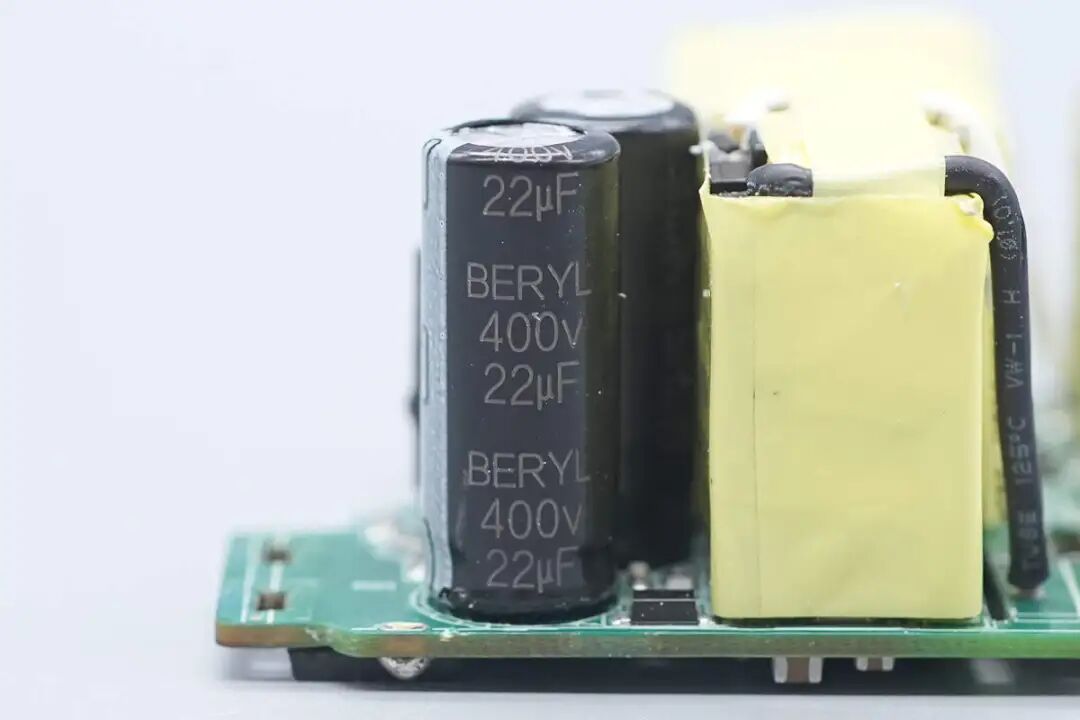

主板上两颗高压滤波电解电容来自BERYL绿宝石，规格均为400V22μF。

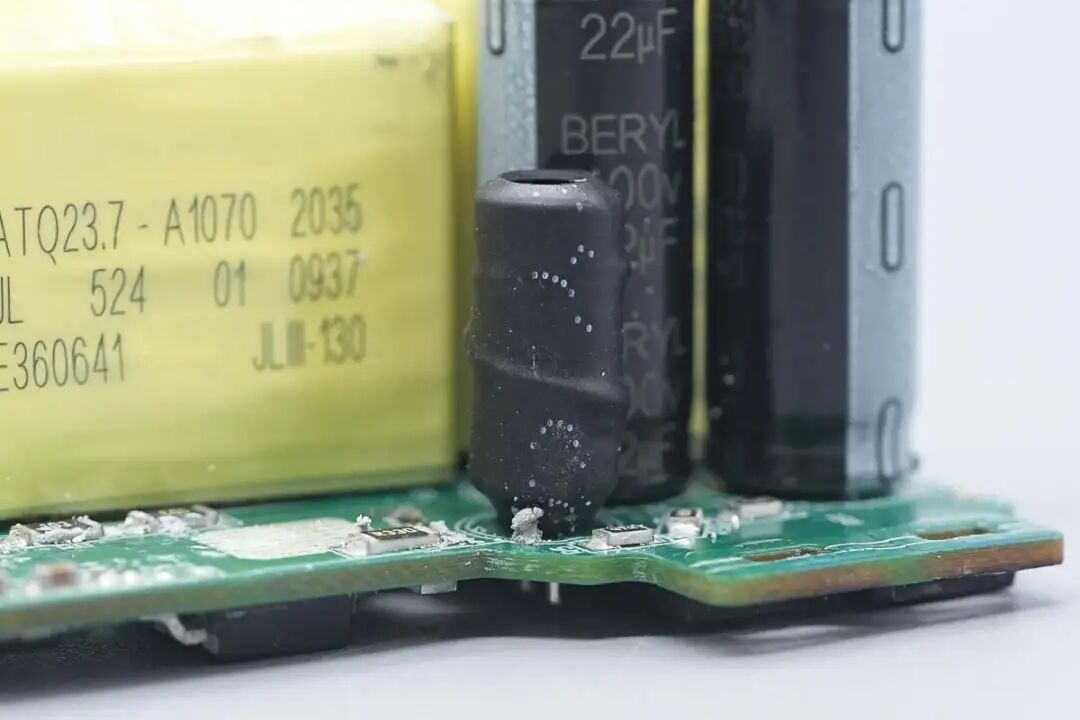

工字滤波电感外套热缩管绝缘保护。

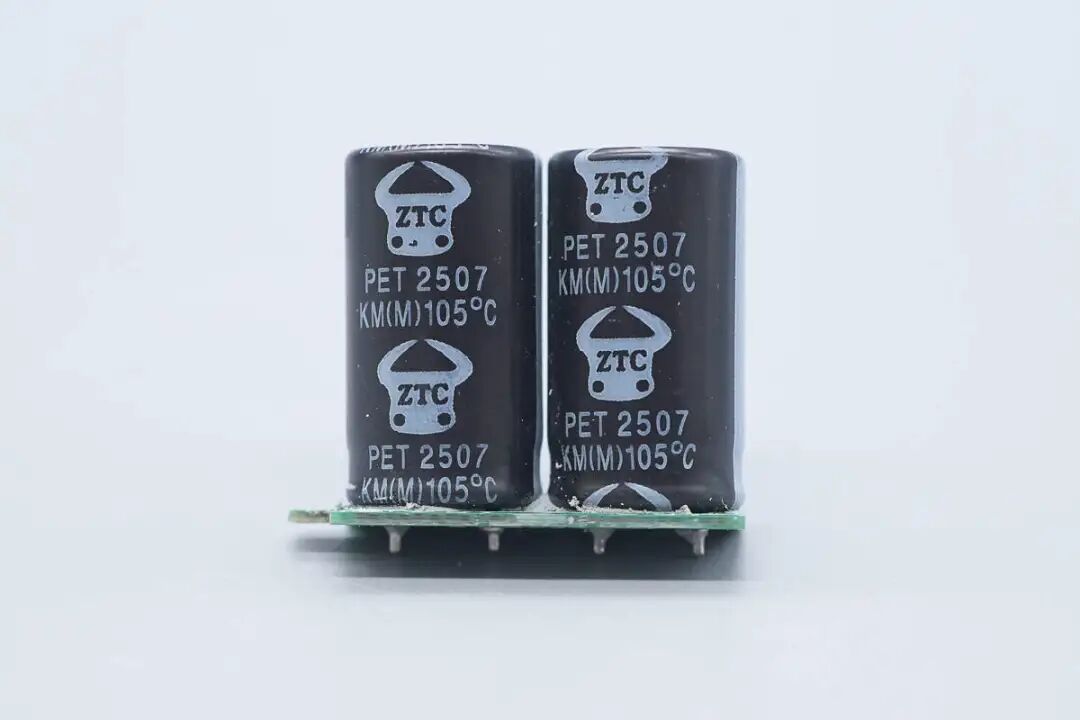

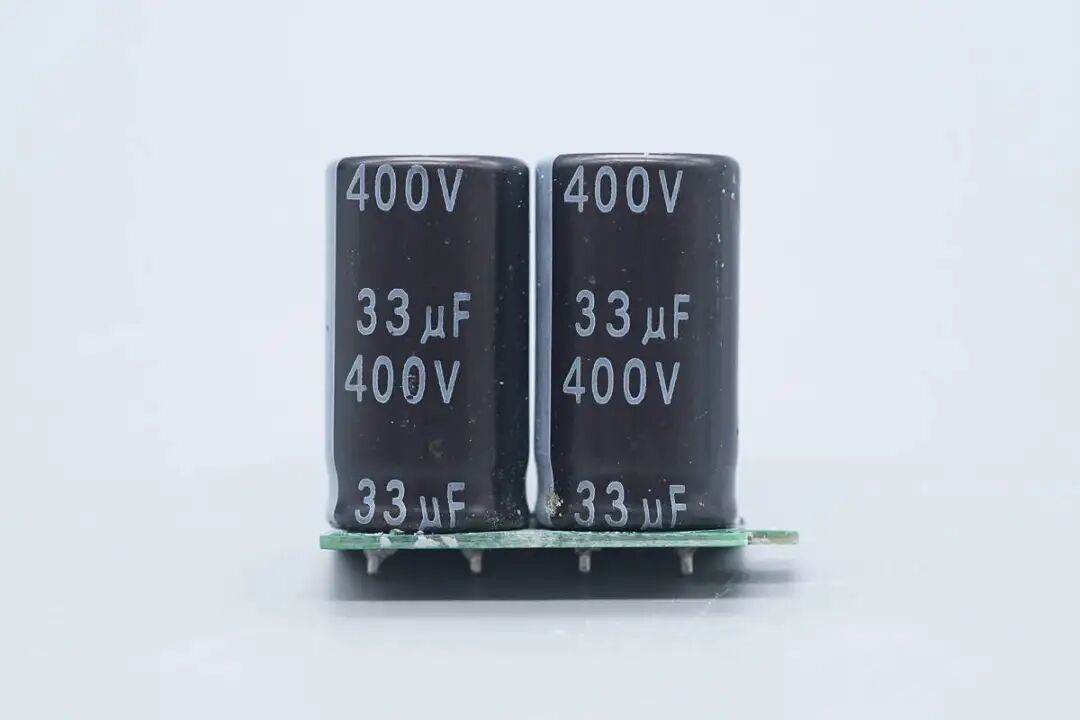

焊接在小板上的两颗高压滤波电容为ZTC品牌。
规格均为400V33μF。

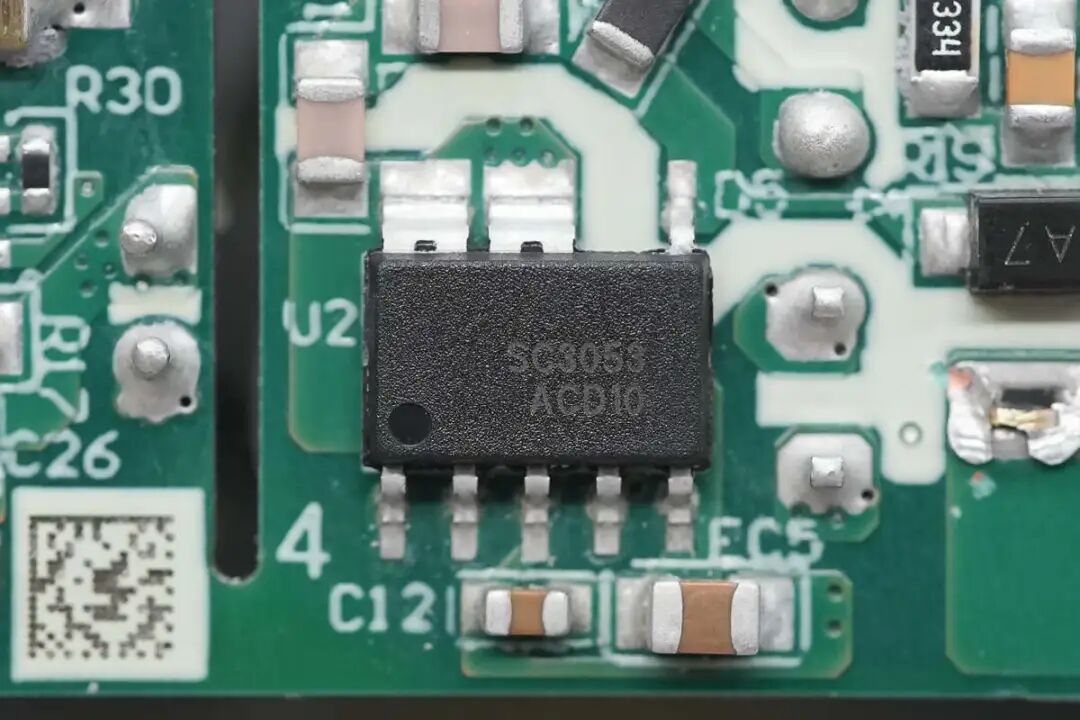

其中一路开关电源的初级主控芯片来自南芯科技，型号SC3053，这是一款高性能、多模式（CCM/QR/DCM）反激式PWM控制器，并集成氮化镓开关管。该控制器采用自适应开关频率折返技术，可在整个负载范围内实现更高效率。
在重载或满载条件下，其工作于最高开关频率；当负载降低时，则进入采用谷底开关技术的绿色模式以保持高效；而在空载状态下，芯片将进入突发模式以显著降低功耗。
SC3053具备低启动电流、快速启动能力和低待机功耗特性。其突发模式工作电流极低（仅240μA），可大幅降低待机功耗，满足能效规范要求。芯片提供全面的保护功能，确保电路在异常条件下免受损毁。此外，通过频率抖动技术和智能驱动功能，可有效抑制噪声并优化EMI性能。

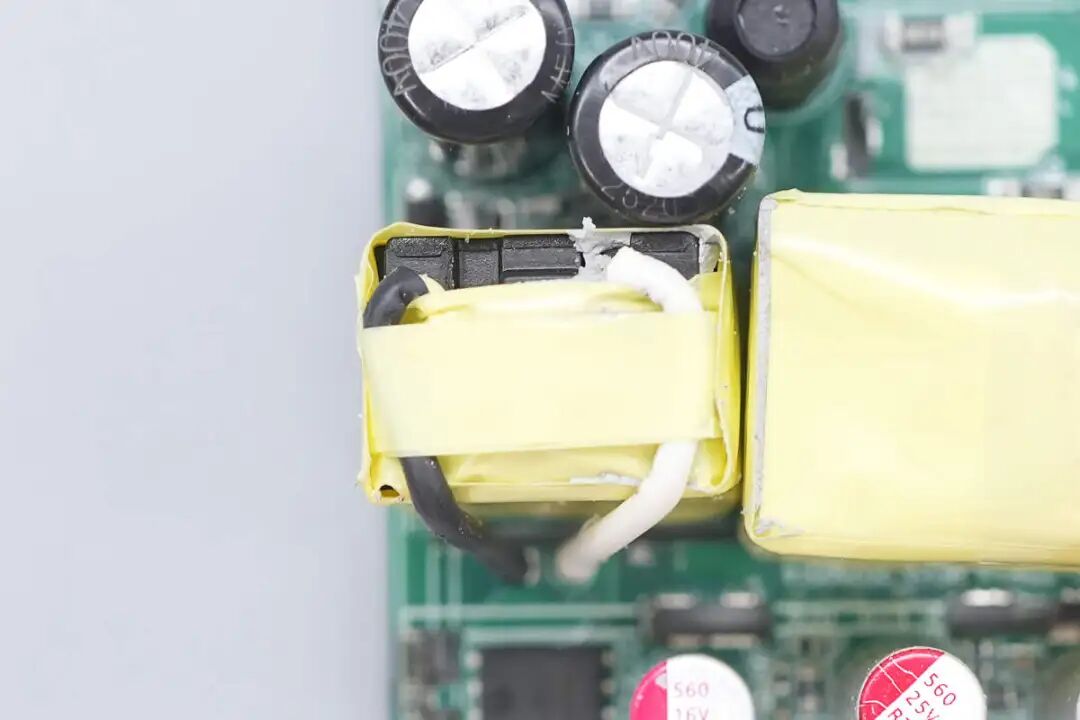

搭配的变压器特写。

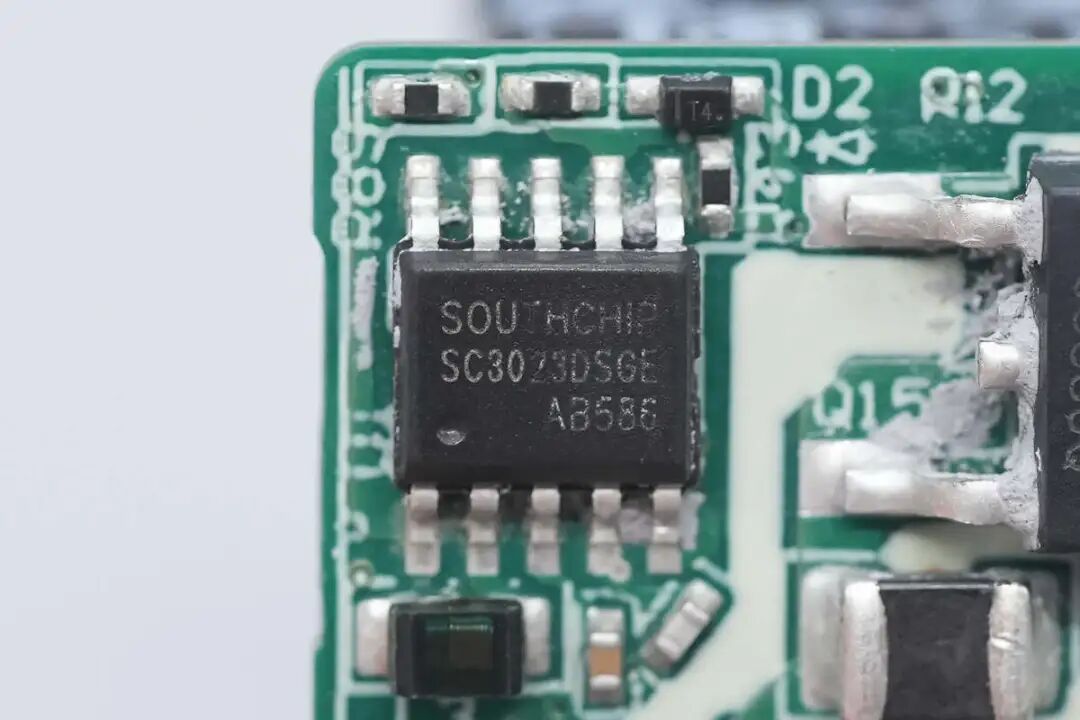

另一路开关电源的主控芯片采用南芯科技SC3023，是一颗高频准谐振反激控制器，内置了氮化镓驱动器，可用于直驱增强型氮化镓开关管。SC3023内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。
SC3023在QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。芯片内置完善全面的保护功能，包括供电欠压/过压保护，逐周期过流保护，两级过电流保护，输出过电压以及输出短路保护等保护功能。
南芯科技SC3023资料信息。

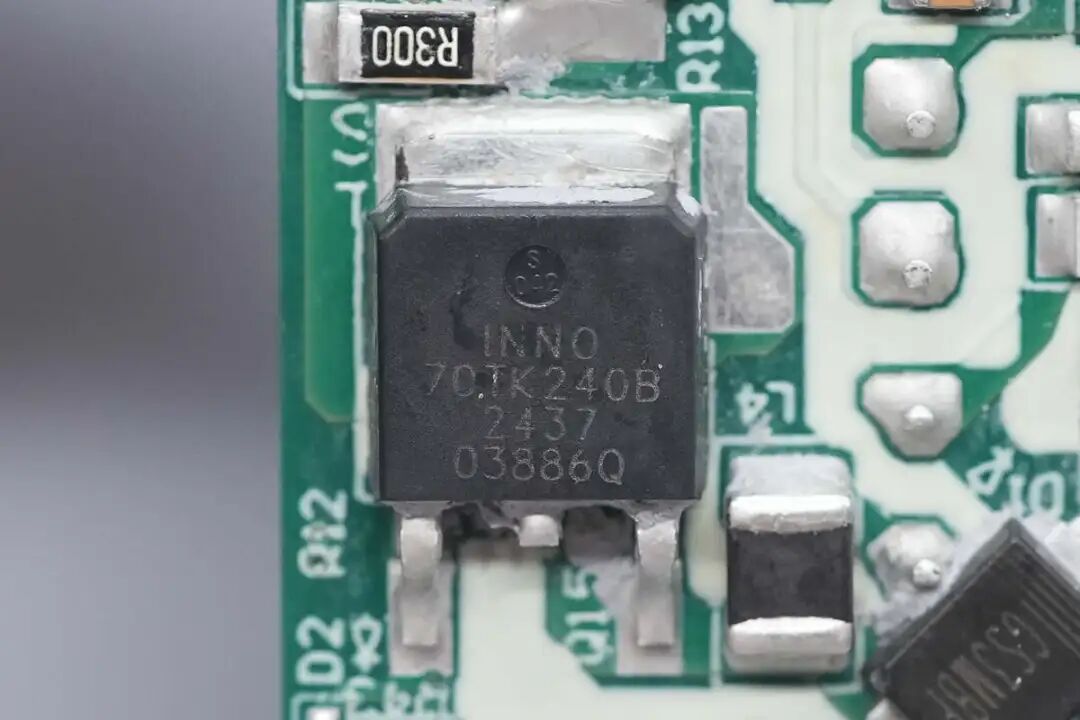

搭配的初级开关管来自英诺赛科，型号INN700TK240B，是一颗耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用TO252封装。

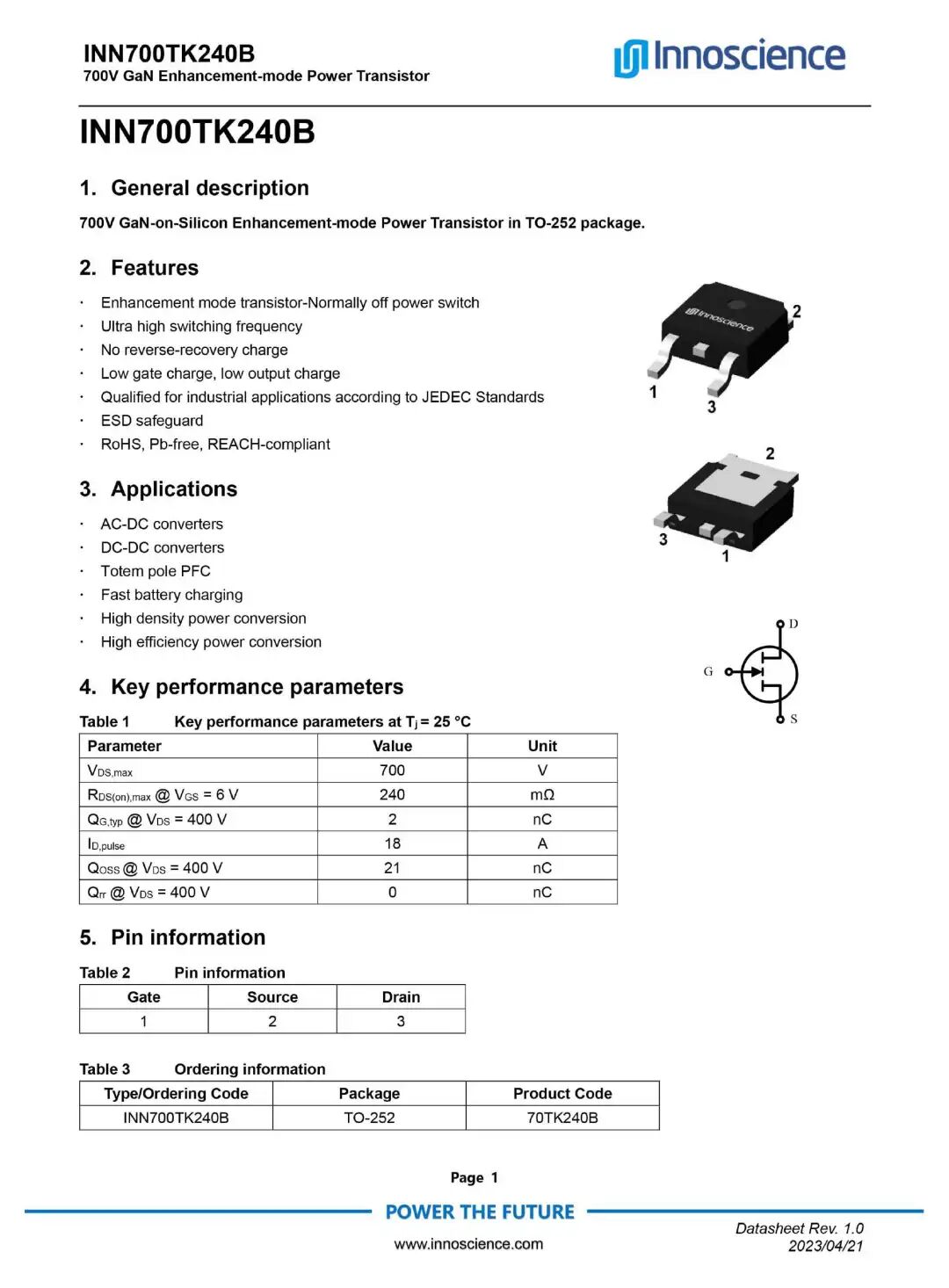

英诺赛科INN700TK240B资料信息。
充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、、雅迪、LG、、、、等，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，截至2024年12月，出货量已突破12亿颗。
变压器特写，采用ATQ23.7磁芯。

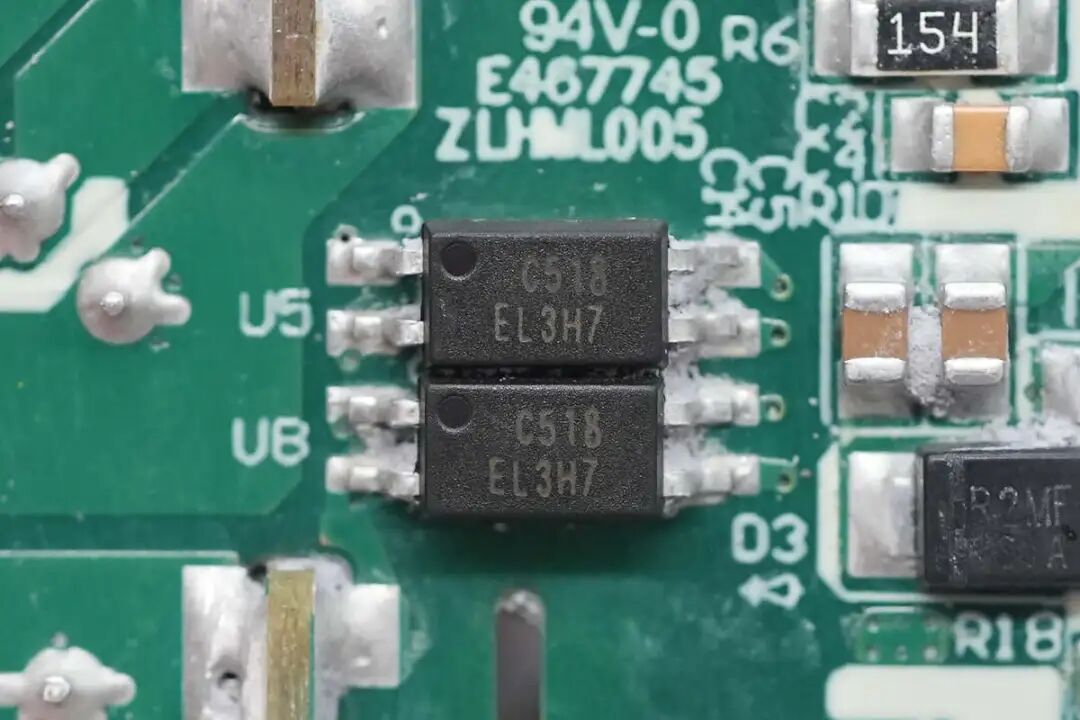

两颗亿光EL 3H7光耦特写，用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。

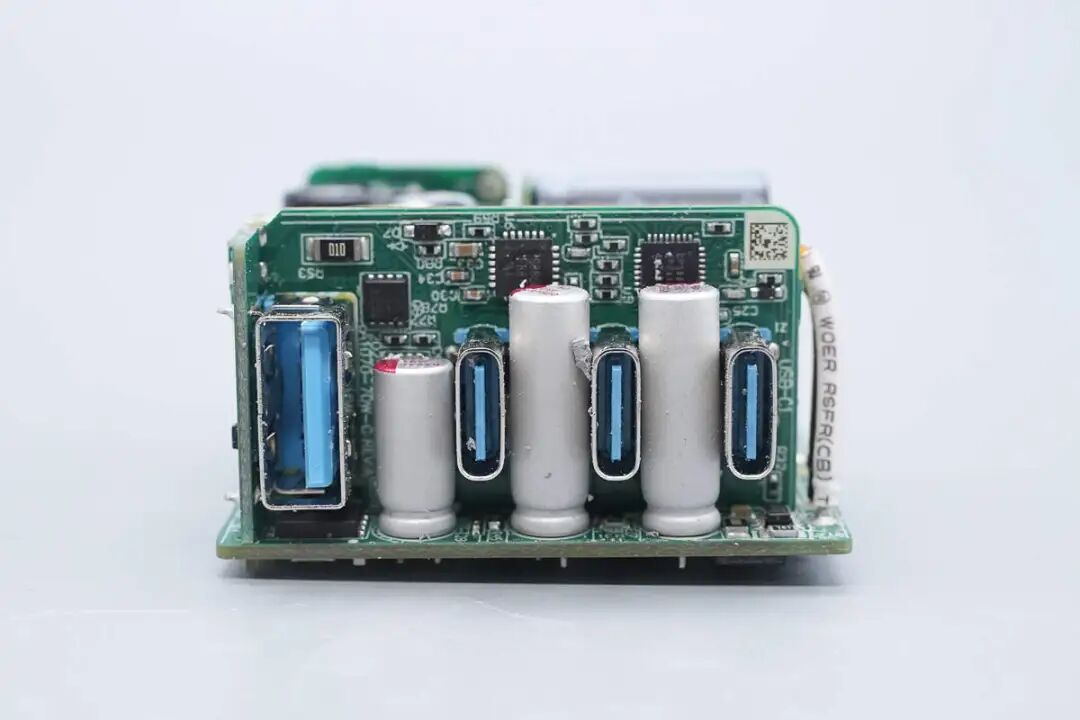

输出端一览，主板上焊接同步整流控制器、同步整流管以及三颗固态滤波电容，USB-C和USB-A接口母座分别采用小板焊接。
将小板拆下，USB-C接口母座所在小板正面设有两颗协议芯片和多颗VBUS开关管。

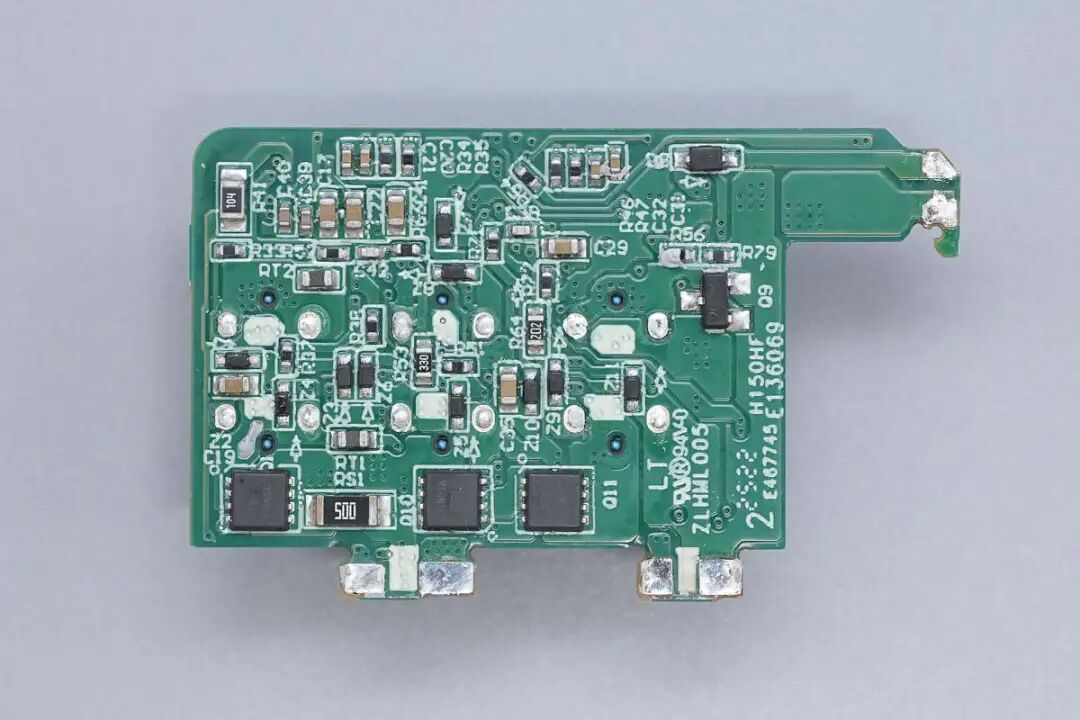

小板背面还有三颗VBUS开关管。

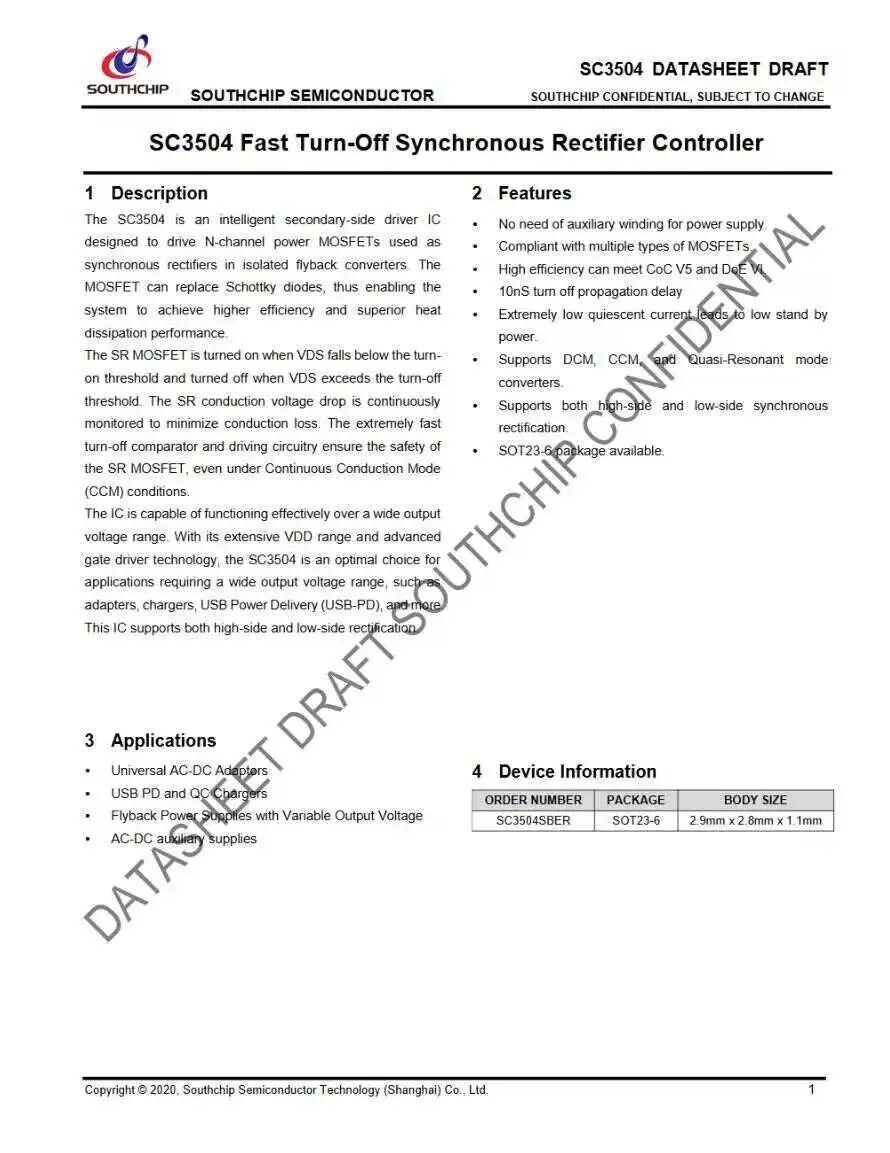

两路开关电源的次级同步整流控制器都是采用南芯科技SC3504，专用于驱动隔离式反激变换器中的同步整流N沟道功率MOSFET。该MOSFET可替代肖特基二极管，从而显著提升系统效率并优化散热性能。
SC3504通过实时监测漏源极电压(VDS)实现精准控制：当VDS降至开启阈值时启动同步整流管导通，当VDS超过关断阈值时立即关断。持续监控同步整流的导通压降以最小化传导损耗，其超高速关断比较器与驱动电路设计可确保同步整流MOSFET即使在连续导通模式(CCM)下也能安全运行。
SC3504支持超宽输出电压范围工作，凭借其宽广的VDD工作范围和先进的栅极驱动技术，SC3504成为适配器、充电器、USB供电(USB-PD)等宽输出电压应用的理想选择。同时支持高边和低边两种整流配置方案。
同步整流管来自扬杰，型号YJG6D5G06AJ，NMOS管，耐压60V，导阻6.5mΩ，采用PDFN5060-8L封装。
另一颗南芯科技SC3504同步整流控制器特写。

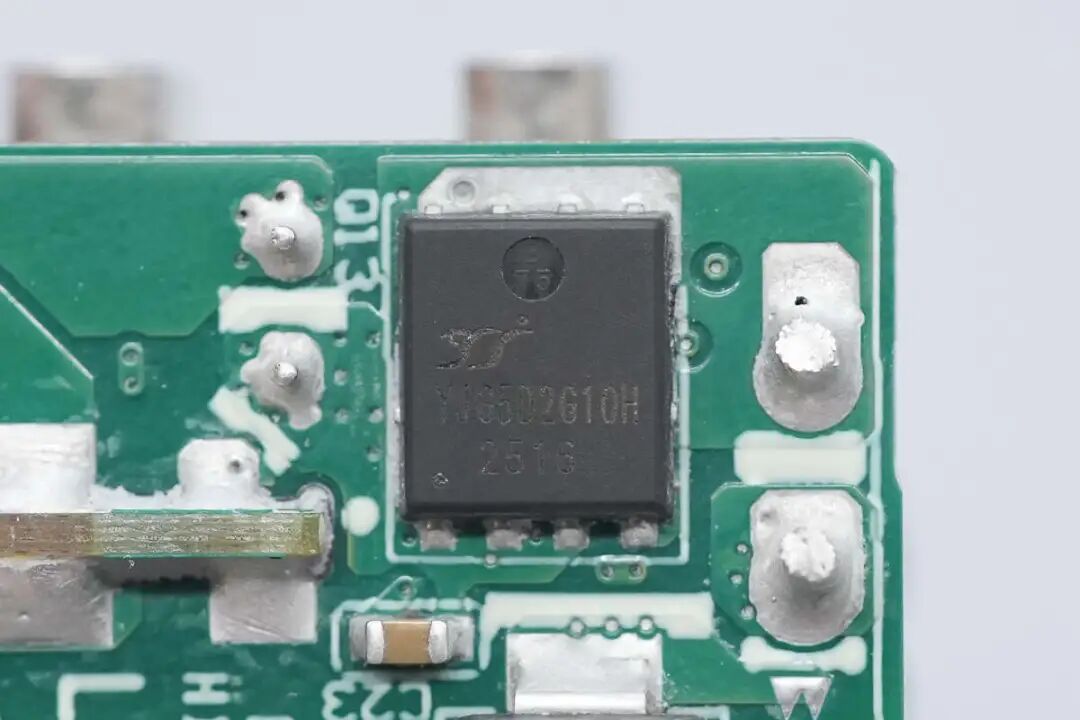

搭配的同步整流管采用扬杰YJG5D2G10H，NMOS管，耐压100V，导阻5.2mΩ，采用PDFN5060-8L封装。
用于USB-C口的两颗输出滤波固态电容规格为25V560μF。
用于USB-A口的输出滤波固态电容规格为16V560μF。
协议芯片采用易冲半导体CPS8860，具备双口快充输出、双端口管理逻辑和功率共享等特点，支持 PD3.1、QC2.0/QC3.0、UFCS、SCP A/B、AFC、Apple及 BC1.2 CDP 等市面主流快充协议，只需少量外围设备就能构建一个高效且优越的多协议双端口充电解决方案。
CPS8860拥有一路OPTO环路控制和两路FB1/FB2环路控制，分别控制AC-DC功率转换和两路Buck功率转换。当设备插入任意Type-C端口时，均可以提供最少60W(20V3A)输出能力；当双C口同时有设备插入时，可根据当前功率及温升状态进行实时的功率分配；而当遇到单口输出且需要更高功率(>60W)的场景时，可开启power share功能，通过开启额外的一组N-MOSFET将两个功率输出并联在一起，实现超功率输出。
CPS8860内置温度传感器，还搭载两个VCONN用于E-Marker芯片检测。此外，还集成了可编程的四个GPIO端口，以及支持三种可编程放电电流，能够快速放电三个输出电容器。

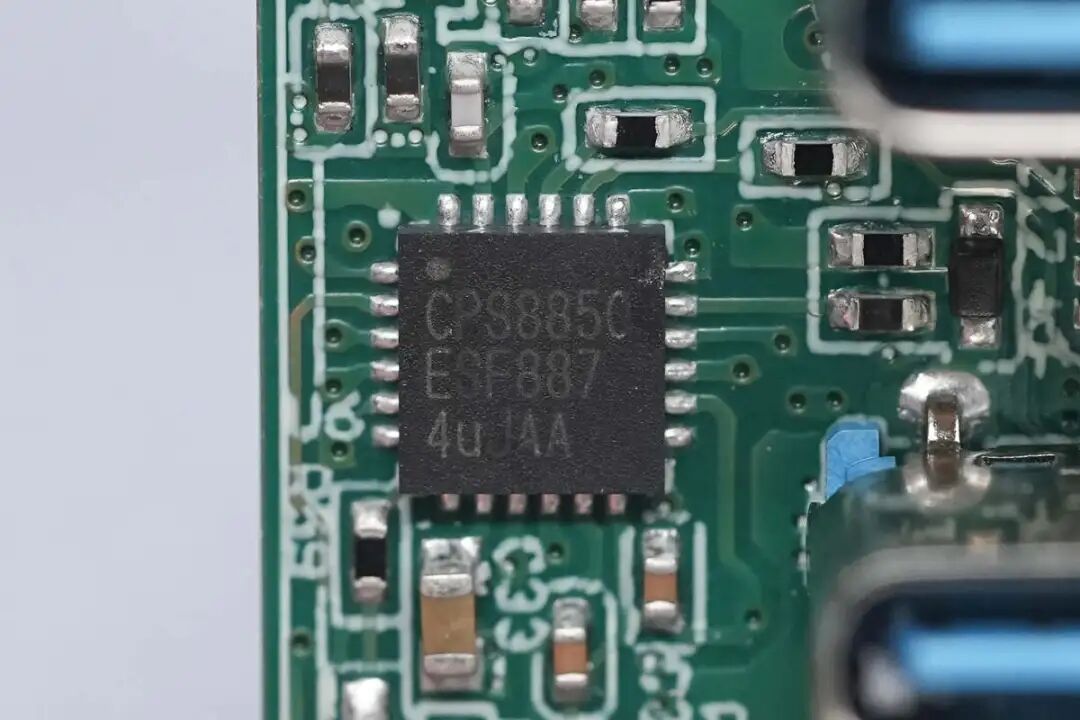

另一款协议芯片同样来自易冲半导体，型号CPS8850，这是一款高度集成的快充协议源端控制器，支持PD3.2（含PPS及VCONN功能）、QC2.0/QC3.0、UFCS、SCP A/B等多种充电协议。
CPS8850集成恒压环路与高端恒流环路，并配备可编程参考电压以满足UFCS规范要求。内置I2C主从接口，可与其他设备或同型号芯片通信，其多重GPIO引脚设计能灵活适配各种应用场景。产品采用符合RoHS标准、无卤素、无铅的24引脚4mmx4mm QFN封装。

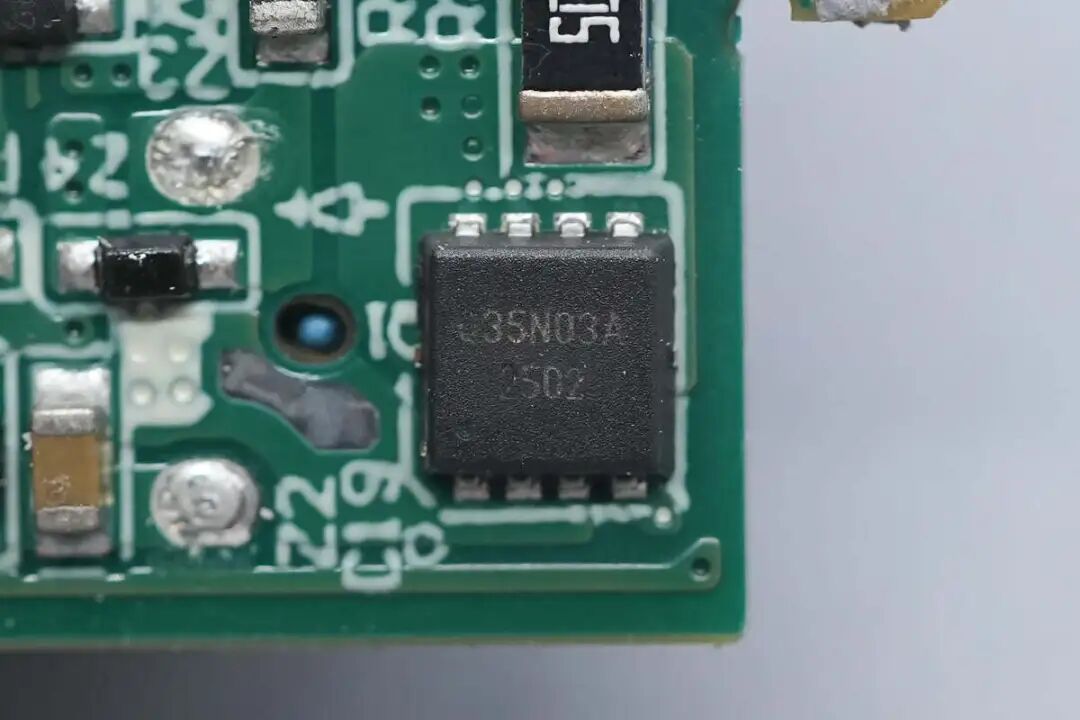

小板背面三颗VBUS开关管均是采用扬杰YJQ35N03A，NMOS管，耐压30V，导阻6.5mΩ，采用PDFN3333-8L封装。

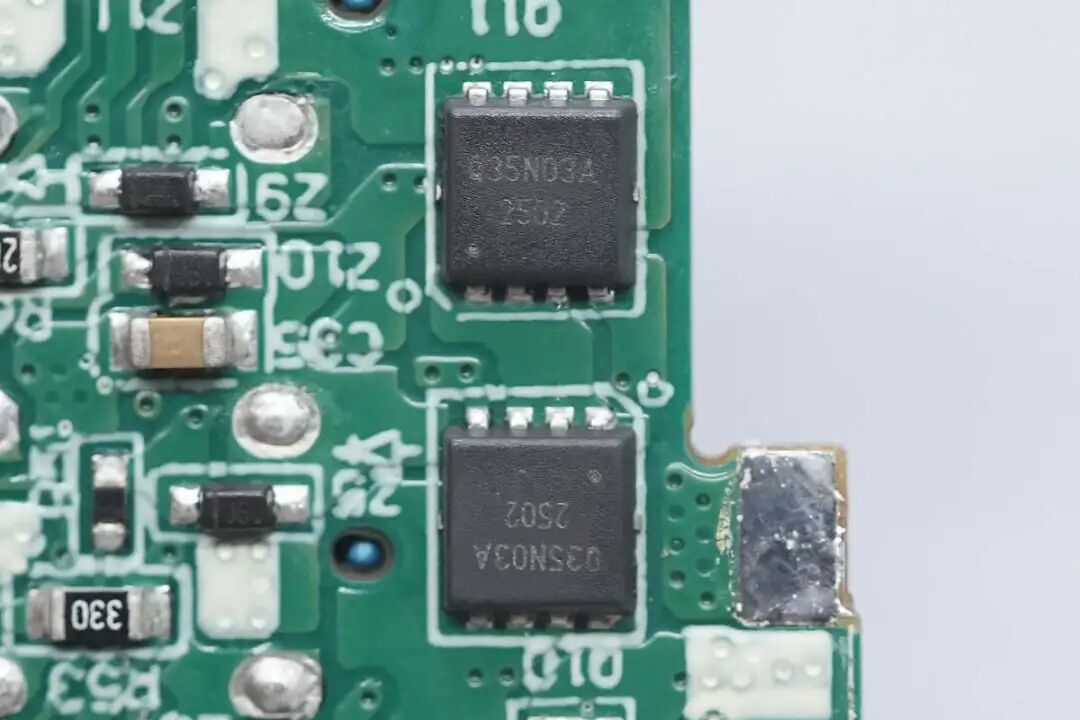

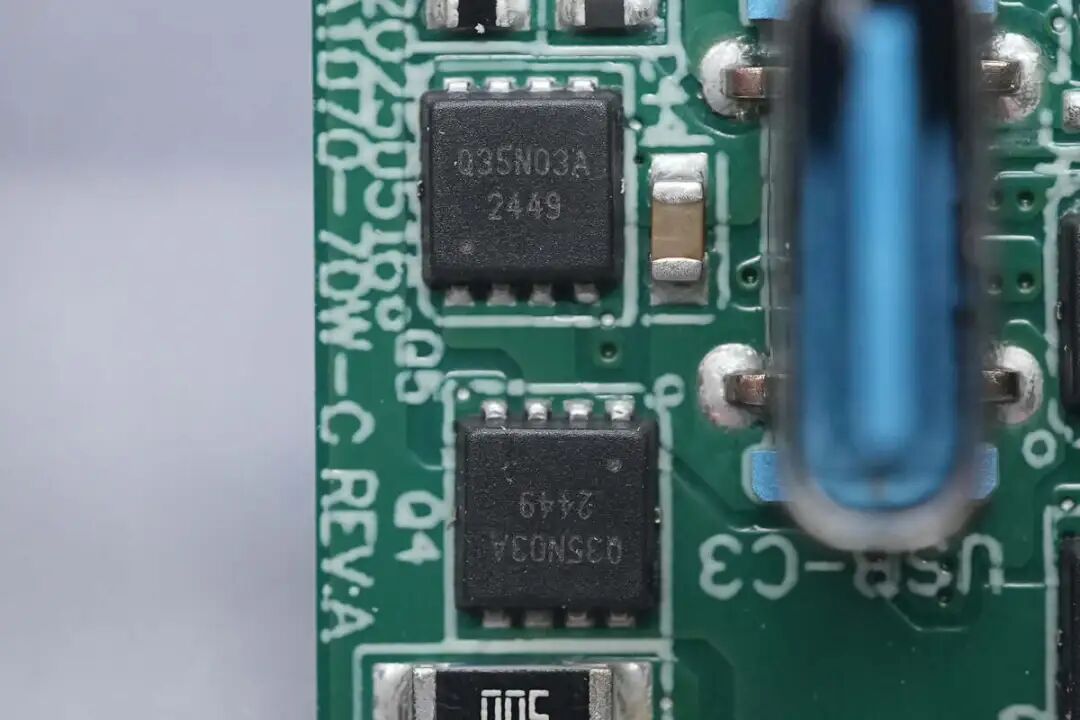

另一颗扬杰YJQ35N03A VBUS开关管特写。
板子正面还为三个USB-C接口各配置两颗VBUS开关管。
六颗VBUS开关管也都是采用扬杰YJQ35N03A。
USB-A口VBUS开关管来自威兆半导体，型号VS3510AE，是一颗耐压30V的PMOS，导阻10mΩ，采用PDFN3333封装。
三个USB-C接口母座特写。

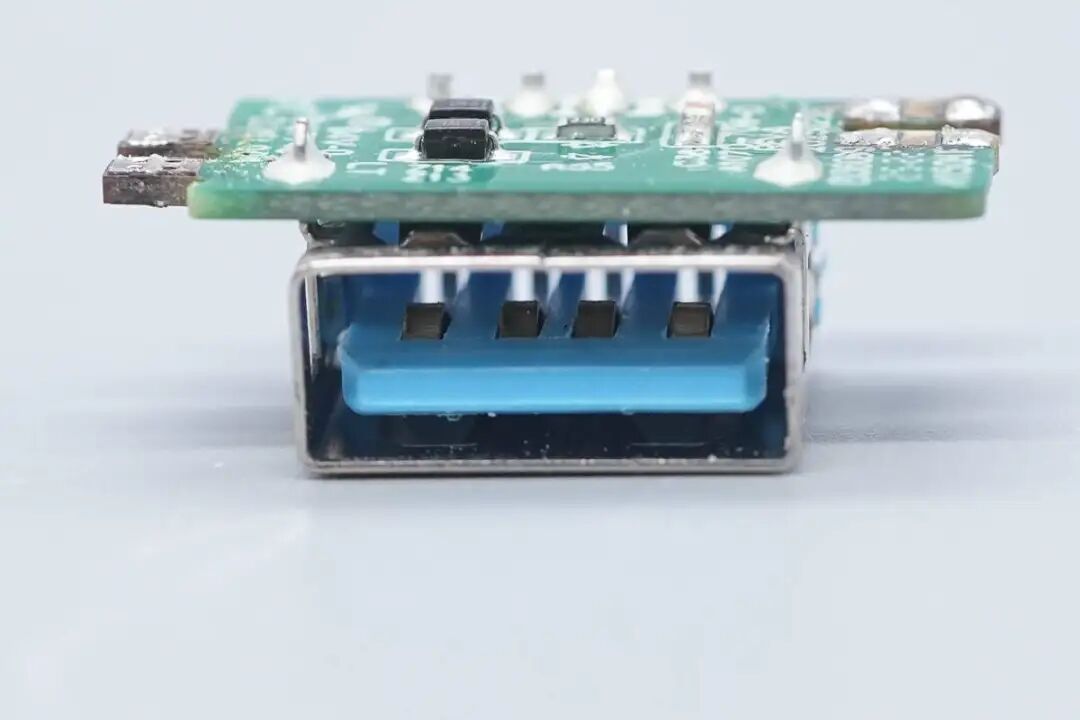

USB-A接口母座特写。

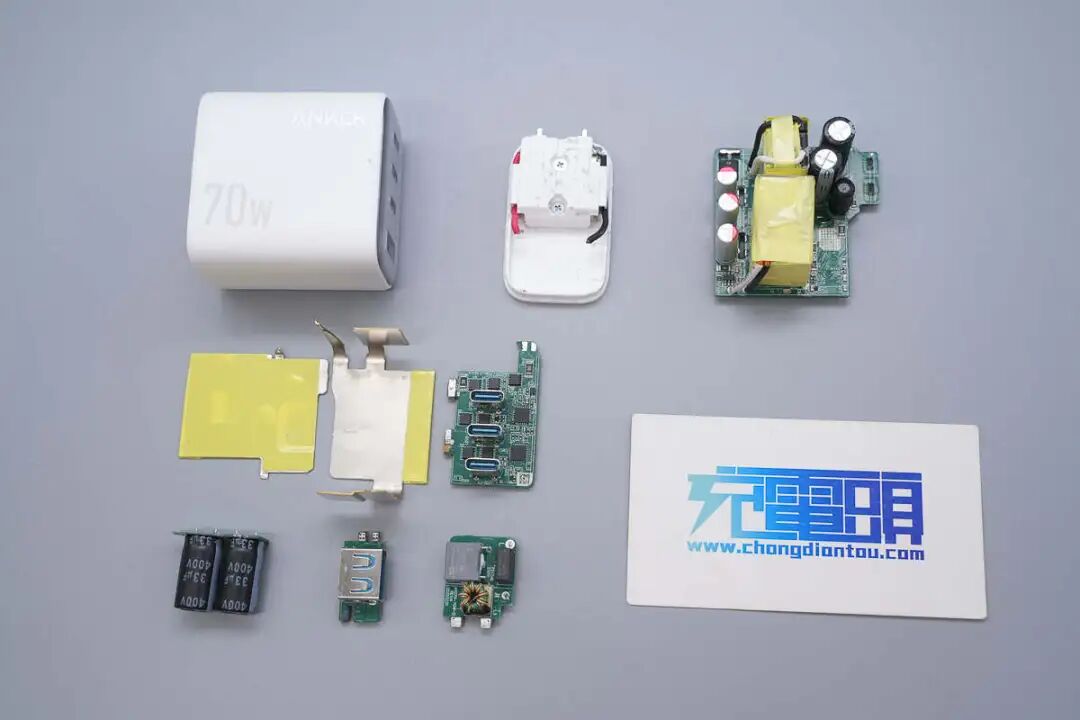

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上安克70W氮化镓充电器的核心器件清单，方便大家查阅。
安克70W氮化镓充电器主体白色外壳搭配顶部透明灰色装饰板设计，机身小巧颜值在线，输入端配置折叠插脚，输出端配置3C1A接口，便携性好的同时，最多满足四设备同时充电，充电不等待，可大大提升效率以及使用体验。
产品配置3C1A快充接口，通过使用易冲半导体CPS8860、CPS8850两款快充协议芯片实现四口输出控制，既大幅简化次级侧输出电路设计，同时为产品兼容QC、AFC、FCP、SCP、PD、PPS等主流快充协议提供支持，同时保证产品性能和兼容性。
其次通过拆解还发现，充电器基于两路开关电源电路设计，并且使用了南芯科技SC3053、SC3504和SC3504三款器件，同时还使用了英诺赛科INN700TK240B氮化镓器件。
两套开关电源方案均使用上氮化镓器件的同时，模块还采用多块小板堆叠设计充分利用内部空间，并且大量填充导热胶以及覆盖散热片帮助散热，用料做工可靠。
