借助踏板发电机，您可以将人力转化为可用电能——非常适合离网设备、应急备用，或者仅仅只是作为一个有趣的DIY项目。本文将带您快速了解踏板发电机的工作原理以及如何自行构建一台。让我们一起将运动转化为电力！
踏板发电机，也称为踏板动力发电机，能通过简单的机电过程将人体动能转化为可用电能。当用户踩动踏板时，旋转的轴驱动直流发电机或交流发电机，产生与施加的速度和扭矩成比例的电压。可以集成飞轮以平滑电压波动，而整流器和稳压器则可确保稳定的输出，为电池充电或为设备供电。

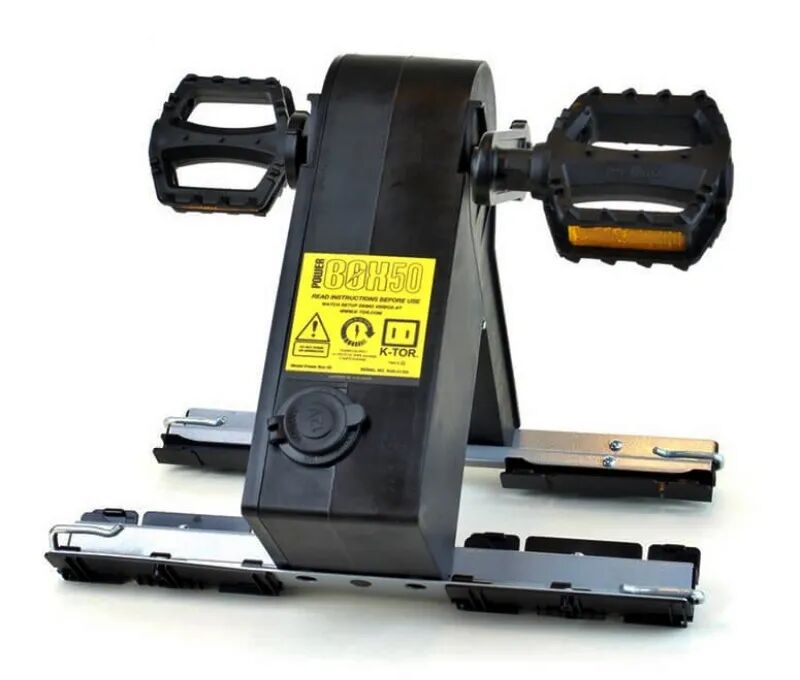

图1：一台商用踏板发电机通过标准12V汽车插座供电。来源：K-Tor

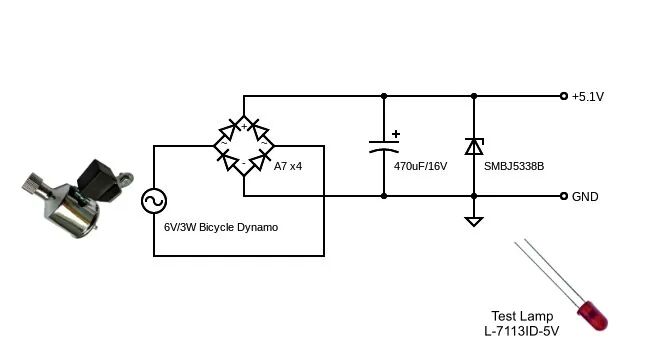

以下是围绕标准自行车发电机（瓶式发电机）构建的基本踏板发电机的蓝图。当你用腿或手臂踩踏板时，它就能产生电能，可用于为小型电池充电或为便携式电子设备供电。
图2：该蓝图展示了基本的踏板发电机的工作原理。来源：作者
值得注意的是，我们使用L-7113ID-5V LED作为测试灯/最小负载进行了快速测试。尽管整体效率会因负载和踏频而异，但该系统提供了能量转换的实际演示，非常适合教学。
您可能已经发现，直流电机也可以作为发电机，而且专门为此设计的直流电机现在很容易买到。以下是围绕紧凑型三相无刷直流（BLDC）电机构建的增强版本的踏板发电机。
 |
图3：一台略微升级的踏板发电机，围绕三相无刷直流电机构建，提供未滤波的直流电压以供进一步调节。来源：作者
简单说明一下：如果您使用的是线性稳压器，肖特基二极管带来的小正向压降（通常仅为零点几伏）实际上并不会影响效率。这是因为稳压器本身在其控制元件上产生的压降要大得。当您使用低压差（LDO）稳压器并试图使输出电压尽可能接近原始直流输入时，这一点才显得尤为重要。
另外值得注意的是，现成的三相交流微型发电机可以作为可行的替代品，只要它们符合您的系统规格。一个典型的例子是CrocSee微型三相无刷交流发电机（图4）。
 |
图4：微发电机内部视图展示了精巧的工程设计如何简化复杂性。来源：作者
需要明确的是，踏板动力不足以满足整个房屋的用电需求，但它却出奇地实用。你可以在使用小型设备的同时，为电池充电并为其供电。踏板发电机还可以与其他可再生能源（如太阳能）协同工作，创建更灵活和可持续的发电系统。
顺便提一下，踏板式自行车发电机（自行车发电机）是一个实用的解决方案，既可作为能源，又可作为家用健身器材。构建家用自行车发电机有很多方法，每种方法都有自己的优缺点。幸运的是，即使只有基本的工具和技能，构建一台功能齐全的自行车发电机也相对简单。
 |
图5：一张简单的图展示了家用自行车发电机如何通过PMDC电机和摩擦滚轮将踩踏转化为电力。来源：作者
请记住，飞轮是这种设备中的关键部件，因为骑固定自行车的动态与在路上骑行明显不同。飞轮有助于平滑机械输入，使能量转换过程更加稳定。
为了将这种机械能转化为电能，集电电机（永磁直流电机）可以很好地充当发电机，性能可靠，操作简便。或者，您也可以使用自行车轮毂发电机代替集电电机，但这需要一些专业知识。
由于飞轮有助于保持相对稳定的电压输出，因此通常可以直接用发电机运行某些电器，尤其是那些可以承受原始未调节电压的电器。然而，电子设备和电池对电压波动更敏感，如果没有适当的调节，它们可能会发生故障或损坏，因此电压调节器或控制器是系统中至关重要的附加组件。
对于直流输出踏板发电机，例如这里讨论的自行车发电机，并联稳压器是更合适的选择。它能够钳制过电压并安全耗散多余能量，从而提供串联稳压器无法提供的关键保护。鉴于人力发电的可变性及其通常难以预测的特性，过电压是一个令人担忧的问题，而并联稳压器专门设计用于处理这种风险。
虽然串联稳压器在满载下效率可能更高，但它无法管理电压尖峰，也无法在非恒定负载下可靠运行，因此不太适合这种设备。相比之下，并联稳压器提供稳定的性能和强大的过充电保护，使其成为简单踏板发电机系统更安全、更实用的选择。
此外，在某些从动能中收集能量的低压、低电流系统中，脉冲频率调制（PFM）模块可以有效地管理能量存储和输送。当能量输入不稳定或极小时，这些模块尤其有用，有助于优化紧凑或间歇发电设备的性能。
许多从事电机工作的人可能会惊讶地发现，有刷直流电机和无刷直流电机实际上都可以作为发电机。当您需要直流电压输出时，有刷直流电机是一个可靠的选择，而BLDC电机更适合发交流电。如果您使用无刷直流电机获得直流输出，则需要整流电路。另一方面，如果您试图从有刷直流电机获得交流电，则需要DC-AC转换电路。
此外，人们通常认为，有刷直流电机在发电机模式下运行时的效率远低于作为电机驱动负载时的效率。但是，通过选择合适的电机、负载匹配和工作速度，您就能实现意想不到的高效率。在调整工作条件时，请务必考虑电气和机械因素。
请参见下方实用踏板发电机的简单系统图。
 |
图6：这是踏板发电机的系统图，可帮助您DIY自己的版本。来源：作者
核心原理很简单：持续监控原始输入电压（VT）并与稳定的参考电压（VR）进行比较。当VT超过VR时，功率MOSFET激活卸载负载，该负载必须能够安全耗散多余能量。
相反，当VT低于参考值时，卸载负载停用。为了防止在阈值附近快速切换，建议为比较器电路加入少量滞后。
现在，你自己动手试试看看吧！
