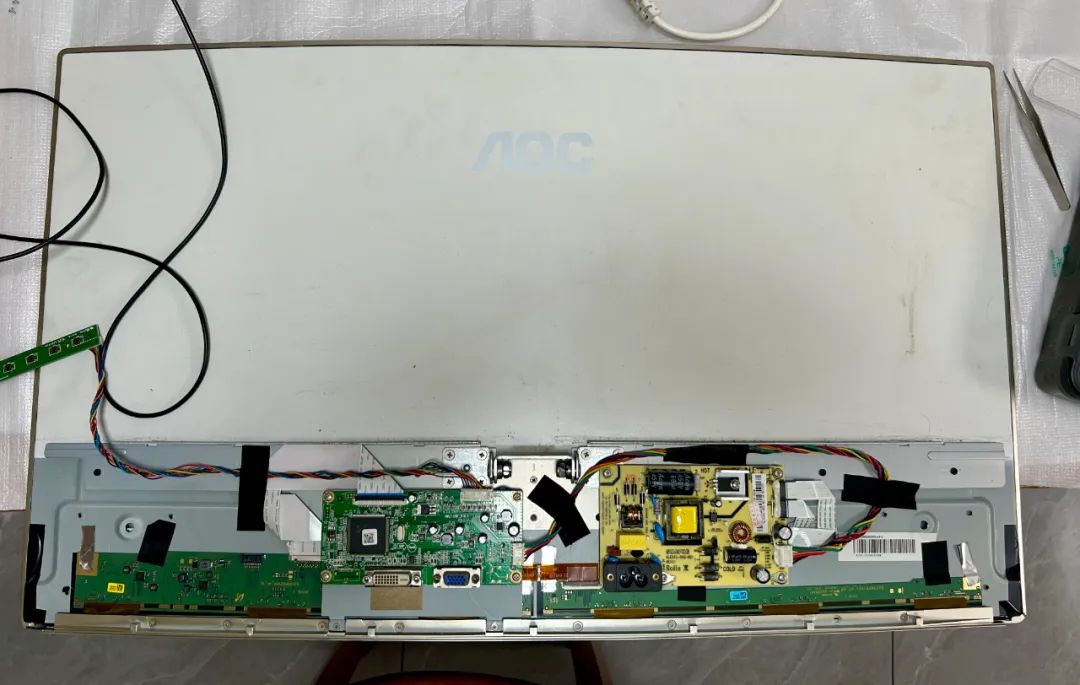

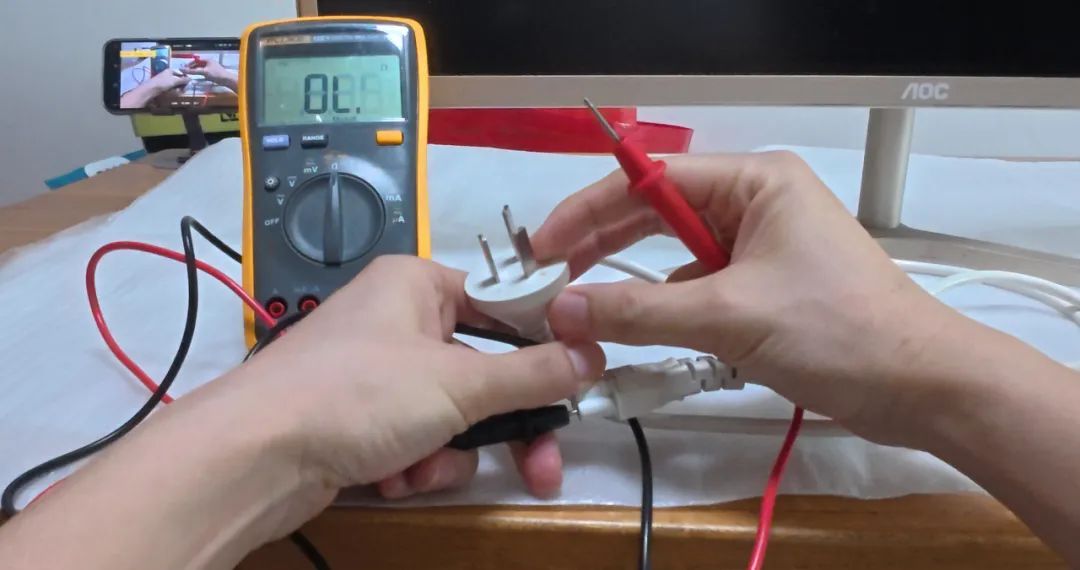

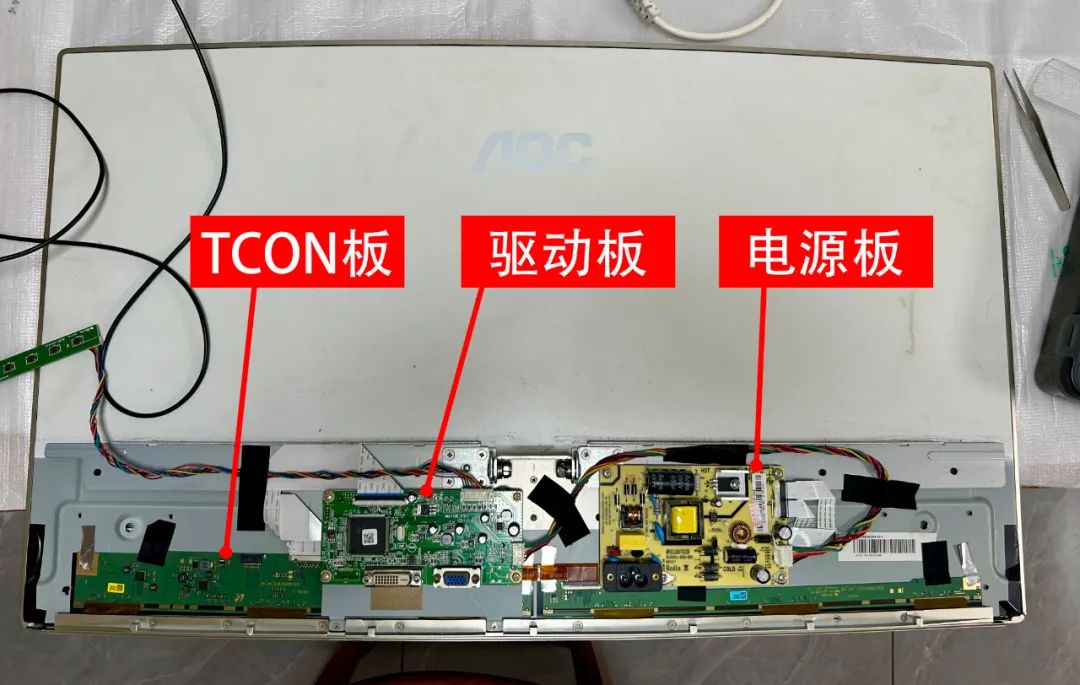

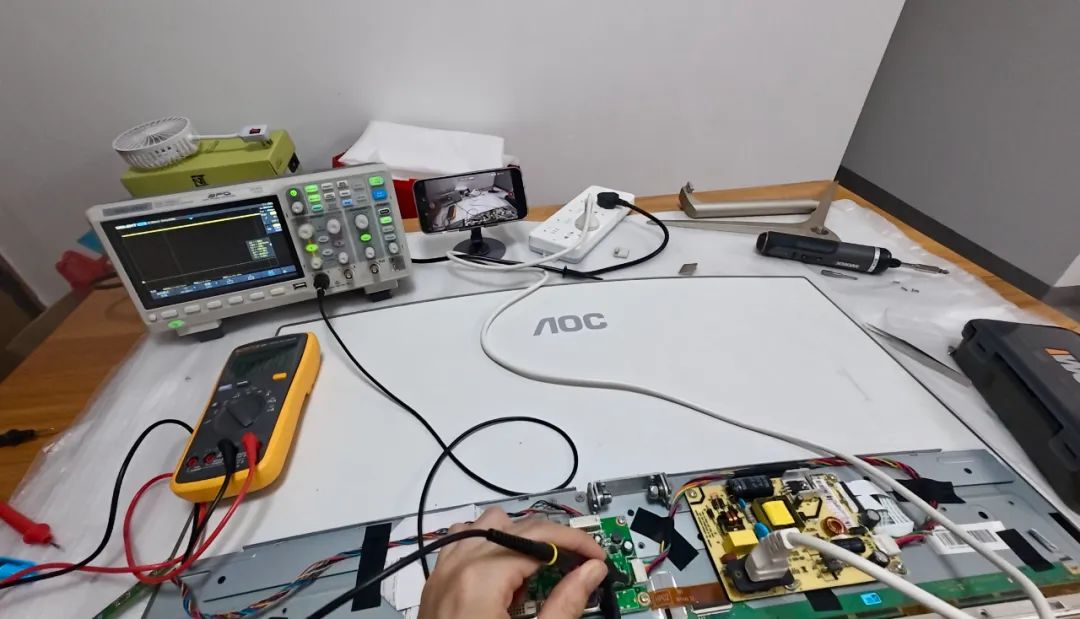

这3块电路板各司其职：
1、电源板为驱动板、TCON板、背光模组提供电力；
2、驱动板接收外部信号并处理，将其转换为TCON板可识别的格式；
3、TCON板对信号进行时序优化，驱动液晶面板精准显示图像，同时背光模组提供光源，最终呈现完整画面。
下面分别来介绍一下。
一、TCON板（Timing Controller Board，时序控制板）
TCON板是屏幕自带的电路板，如果买一块裸屏，那么本身就会有这块板。
也被称为 “逻辑板”，是连接驱动板与液晶面板的 “桥梁”，负责精准控制屏幕显示的时序和信号格式。
核心功能是：
1、信号格式适配：接收驱动板输出的视频信号（通常为LVDS等格式），转换为液晶面板的驱动电路（源极驱动、栅极驱动）可识别的信号（如 RSDS、Mini-LVDS）。
2、时序控制：精准控制液晶面板中像素的开关时序（如行扫描、列驱动的时间同步），确保每个像素在正确的时间显示正确的颜色和亮度。
3、画质优化：集成Gamma校正、白平衡调节、消隐处理等功能，修正信号传输中的失真，提升画面均匀性和色彩准确性。

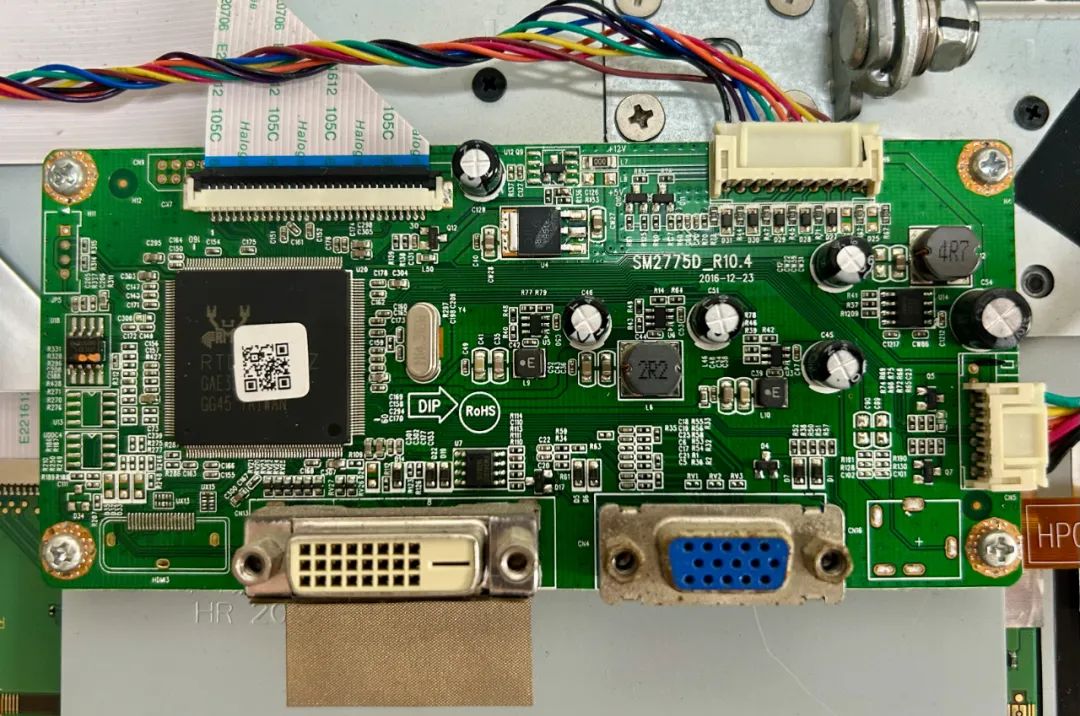

驱动板也被称为“主板”或“数字板”，是显示器的“信号处理中枢”，负责接收、处理外部信号并协调各部件工作。
核心功能是：
1、信号接收与转换：接收来自外部设备（如电脑主机、机顶盒）的视频信号（如VGA、HDMI、DP、DVI等），并进行格式转换（如模拟信号转数字信号、不同数字信号格式兼容）。
2、图像参数调节：对亮度、对比度、色彩饱和度、分辨率等图像参数进行处理，确保信号符合显示器的显示规格。
3、控制指令执行：接收并执行用户通过按键或遥控器发出的操作（如切换信号源、调节音量），同时与TCON板通信，传递处理后的信号。
电源板是显示器的 “能量供给中心”，负责为整个显示器系统提供稳定的电力支持。
核心功能是：
1、电压转换与输出：将外部输入的交流市电（如 AC 220V）转换为显示器各部件所需的直流电压（如+12V等），分别供给驱动板、TCON 板、背光模组等。
2、电源管理：通过保护电路（如过压保护、过流保护、短路保护）确保输出电压稳定，防止因电压异常损坏其他部件。
3、背光供电：部分电源板会直接为背光模组（如LED灯条、CCFL灯管）提供驱动电压，控制背光的开启与亮度（部分显示器的背光驱动可能集成在单独的逆变器中）。
