最近拿到了一个60寸小米的大电视，是16年生产的。当时，小米正在开拓市场，我们拆开看看这个产品用料怎么样，都是谁代工的，有什么芯片。
这个电视是可以开机的，但只有一个开机按键，没有操作键，他拿出自己不使用的小米手机，是可以操作电视的，说放他宿舍墙上，我跟他讲，不管了，先拆了再说。
先看背后参数，型号L60M5-AA，制造商小米中国制造，ID2016AP3566，电压200-240V~50/60Hz，功耗180W。
扫码，发送暗号：1212，拉你进相关技术交流群
以下我在网上截取的参数大家参考。
小米 L60M5-AA 是 小米电视 3S 系列的 60 英寸机型（属于小米电视 4 代早期产品），主打超薄金属机身 + 真 4K HDR 画质，定位中高端智能电视。
上市时间：2016 年（国家 3C 认证 & 蓝牙认证均显示 2016 年 7 月完成，实际开售在 2016 年底）。属于小米电视 3S 曲面/超薄系列的“直板版”升级款，已停产 8 年多，现仅二手或库存渠道有售。
屏幕尺寸：60英寸（对角线152cm）
分辨率：4K超高清 3840×2160
面板类型：LG原装真4K IPS硬屏（RGB真4K，非白平衡假4K）
背光：LED直下式
HDR：支持HDR（高动态范围）
刷新率：60Hz
厚度：最薄处11.6mm（单屏）
机身材质：全金属拉丝 + 香槟金边框
处理器：Amlogic T968 四核Cortex-A53 1.8GHz
GPU：Mali-T830 双核
内存+存储：2GB DDR3 + 8GB eMMC 5.0
系统：MIUI TV（基于Android 5.1）
音响：2×6W 独立高音+低音腔体，支持杜比+DTS双解码
接口：HDMI 2.0×3（支持4K60Hz）、USB 3.0×1、USB 2.0×1、AV×1、VGA×1、有线网口、DTMB天线
无线：双频Wi-Fi 802.11ac + 蓝牙4.1（可接蓝牙音箱/手柄）
小米电视3S 60英寸（L60M5-AA）首发价：￥4699
时间：2016年3月23日 10:00 小米网首发
当日战绩：10分钟售罄 6万台
不得不说雷总的营销模式确实很厉害。
背部接口，天线接口，S/P DIF同轴音频口，AV输入接口，网线接口。

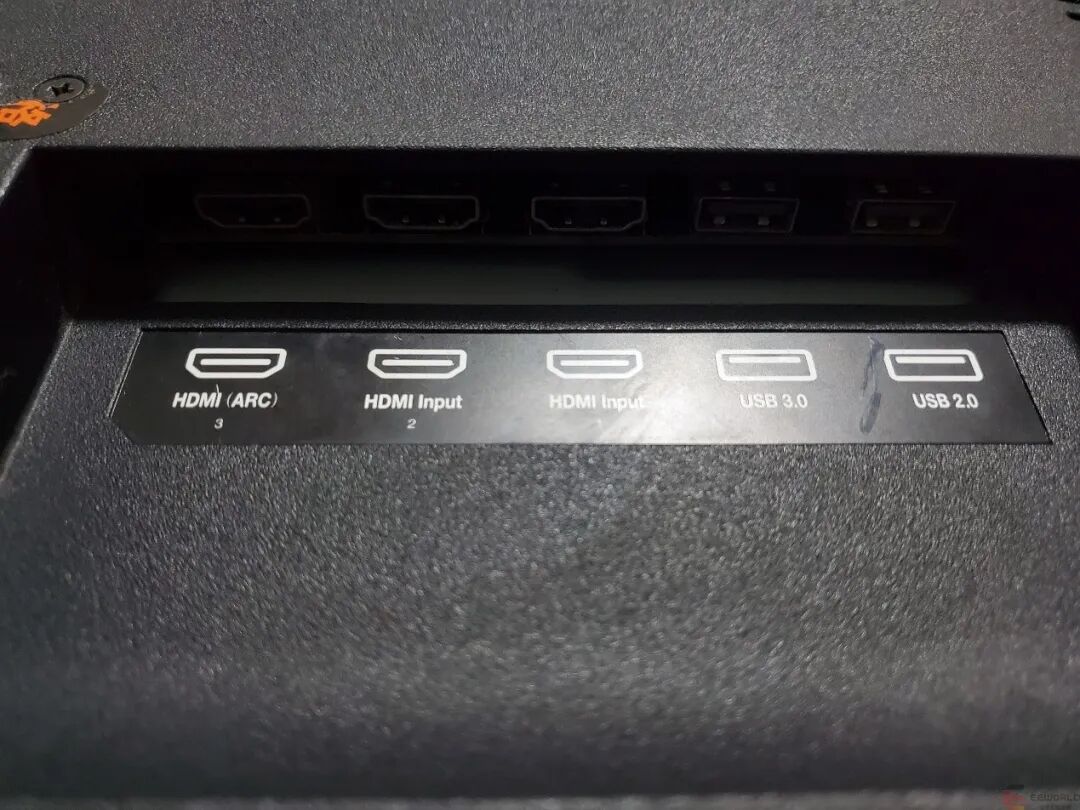

另一边的接口，三个HDMI，第一个ARC电视 HDMI1（ARC）→ 回音壁 HDMI-ARC。
电视遥控器按“设置 → 声音 → 音频输出 → HDMI-ARC”
回音壁开机，电视音量条秒变“ARC”
一个USB3.0一个2.0，三个HDMI接口都是2.0。

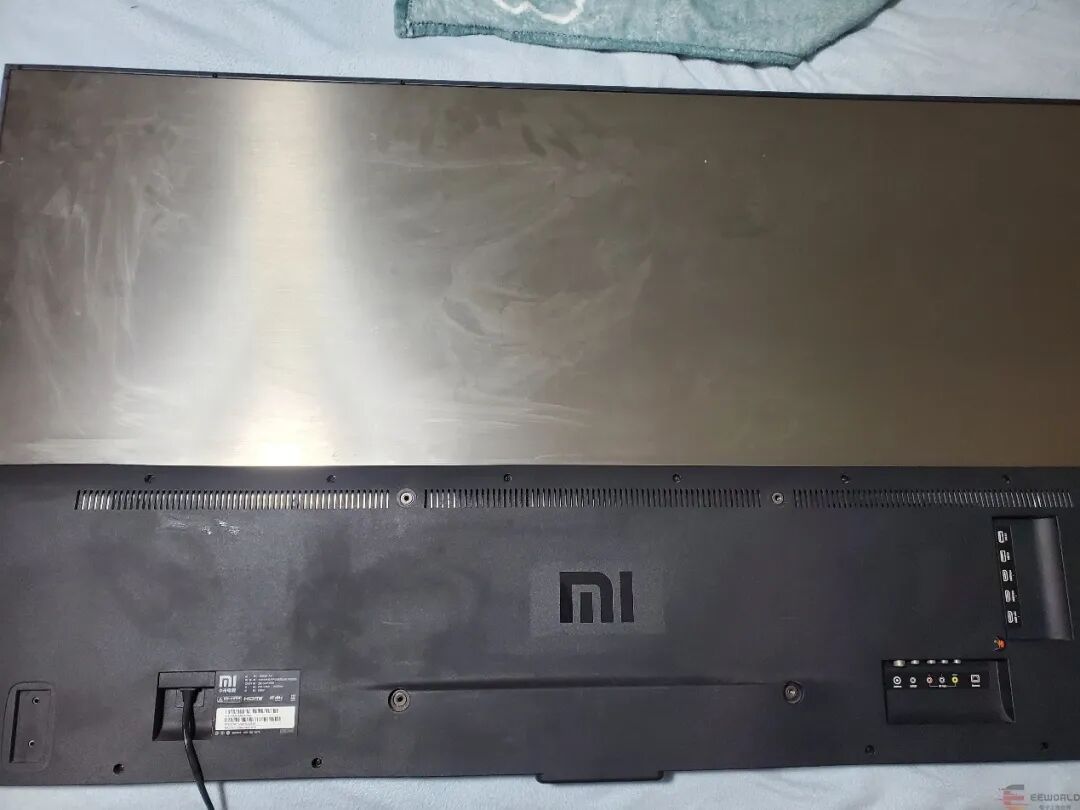

电视60寸宽度是135厘米，背部材料航空级铝合金拉丝面板＋高强度ABS工程塑料，最薄处11.6㎜应该就是铝合金材质那边。
打开后壳，拆解后壳的时候螺丝取下，还是有卡扣的，撬开卡扣，边角有老化痕迹，以及螺丝固定处老化，很脆。
可以看到，左边大板是电源板，中间T-CON屏幕驱动板，一分二，把主板送来的信号“翻译”成屏能懂的电压，控制每一行像素点亮顺序！
→ 坏了 = 花屏、横条、半屏黑
右边小板是电视的主板
驱动板下方的黑色，就是电视的音响了，整体密封，两个扬声器。
先来看主板，小米电视 3S 60 英寸（Mi TV 3S 60"）的电源板，由 MEGMEET（美的旗下子公司，专业代工电源板） 生产，型号为 AMP5560XM。下面是详细分析：
电源板基本信息
品牌/代工厂：MEGMEET（深圳美格明聚电源科技）
型号：AMP5560XM
版本：2016.02.22（生产日期可见）
输入：AC 200–240 V，50/60 Hz，最大 1.5 A
输出：
12 V = 6.0 A（主板、音响等供电）
1 V（用于背光驱动控制信号）
LED 92 V = 1.17 A（背光电压输出）
这说明它是一块集成主电源与LED背光驱动电源的组合板。
输入与整流滤波区（左侧）。包含保险丝 F601、共模电感 L601、浪涌吸收 NTC 电阻、整流桥堆 BD601、两颗大电解电容（约 450 V/100 µF）。
功能：将交流 220 V 转换为 310 V 直流高压，为后续PFC或PWM供电。
大电感、两颗大电容和热敏电阻是典型的 初级高压滤波部分。
PFC升压与主开关电源区（中间）。带有大散热片，下面是主功率开关管（可能为 N-MOSFET，例如 TK8A65D）和PFC控制IC。
主变压器标识为 MEGMEET LP-400 / LP-100，两颗分别提供主电源与辅助供电。
中间贴有标识 “HOT / COLD” 分割线，左边为高压侧，右边为低压侧。
这部分负责：功率因数校正 (PFC)，12 V / 5 V 等输出的隔离变换。
使用散热的应该都是mos管，发热量大。

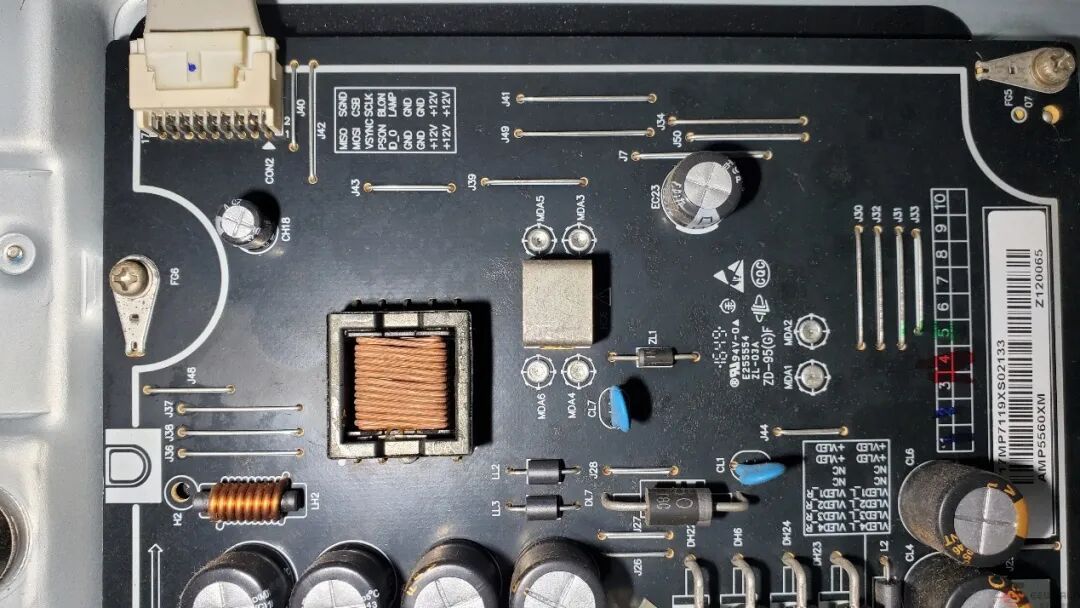

次级整流与稳压输出区（右侧）。右侧垂直区域是输出端，包括肖特基二极管、滤波电容、同步整流MOS。
输出端接口：
J40 / J42 等是供主板与音响模块的 12 V 输出。
J30～J33 连接 LED 背光条。
上方小变压器为背光驱动专用高压输出，输出 90 V 左右恒流。
MEGMEET（美的旗下子公司，专业代工电源板） 生产日期20160222，型号为 AMP5560XM。
元件作用可能型号（典型用料）
U601 / U602PWM + PFC 控制NCP1653, FAN7530, L6562
Q601-Q603开关管 / MOSFETTK8A65D, STF7N65M2
TL431 / PC817光耦反馈稳压常见于辅助反馈控制
D801-D804快恢复整流二极管输出整流桥
CN40 系列接口主板、LED、音响供电输出

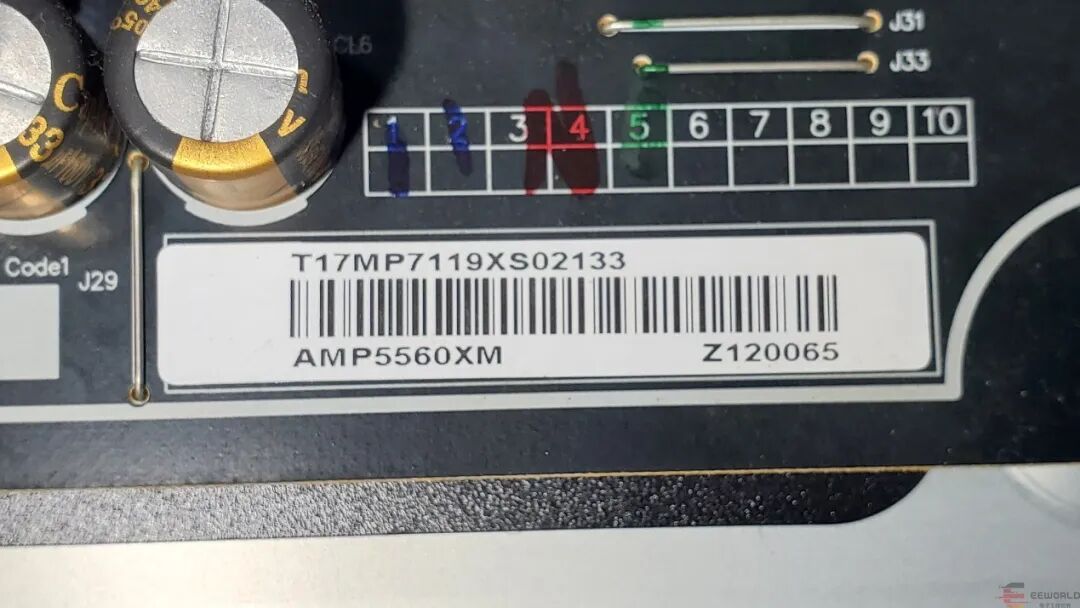

主标签信息。
物料条形码。
这个小板，中间也是有芯片的，没有拆，怕本来没问题，拆了后有问题。哈哈
驱动板下方是双扬声器，品牌未知，但是看个头，好像功率不大，因为要链接回音壁音响吧。

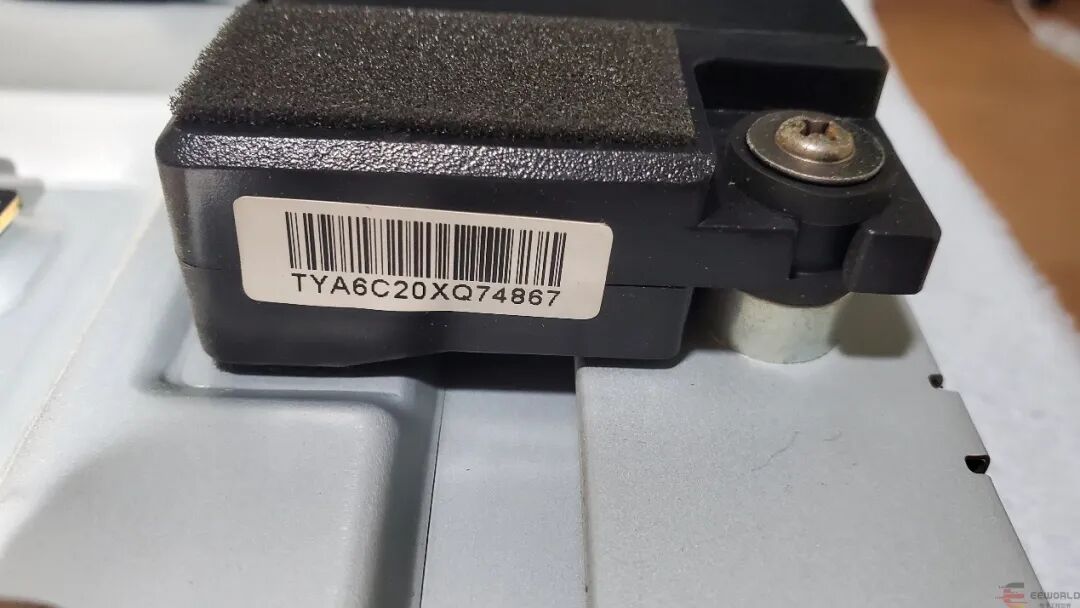

扬声器的物料条形码。
小米电视 3S 60 英寸（Mi TV 3S 60”）的主板，型号为 V600M1016A / MI60VT(T1)，由 京东方（BOE）与小米联合设计、冠捷或兆驰代工
型号MI60VT (T1)
板号V600M1016A
客户型号MI60VT(T1)
P/N043106000605
ROE 型号Z60GM1016B
生产代号NB60M1016B08
年份约 2016 年出厂（对应 3S 60 英寸电视上市期）
板面厂商标识IPS CELL / BOE 面板配套板
电源接口。
主处理器区（黑色金属屏蔽罩下方）
金属罩下是主 SoC（电视主芯片）和内存、闪存。
常见型号是 MStar MSD6A928 / MSD6A938 系列（与小米电视3/3S系列一致）。
特点：
四核 ARM Cortex-A17 CPU（1.4GHz 左右）
Mali-T760 GPU
支持 4K 解码、HDMI2.0、HDR10、HEVC（H.265）
芯片旁边有：
两颗 DDR3 内存（通常 2GB）
一颗 NAND Flash（8GB eMMC）
四个 HDMI 接口（HDMI1、HDMI2、HDMI3、HDMI ARC），均为全尺寸接口。
旁边还有一个 AV 接口（耳机/音视频复合）、USB、网口 RJ45、光纤音频输出。
HDMI 部分通常搭配 HDMI 2.0 收发芯片（如 Silicon Image / Parade / Analogix）。
多颗 降压电感（L106～L120） 与 固态电容（220µF/6.3V 等）。
这些为主芯片、内存、接口供电（3.3V / 1.2V / 5V 等）。
电感与稳压 IC 质量不错，用料和布线规整，采用分布式 DC-DC 电源设计。
供电稳压芯片多为 Richtek 或 MP（Monolithic Power）系列。
芯片全称：Amlogic T968 / T968-H 系列（内部代号 H1801CG）
制造商：Amlogic（晶晨半导体）
封装形式：BGA
应用领域：4K 智能电视主控芯片
FAN7930C
生产商： onsemi（安森美，原 Fairchild）
功能： PFC 功率因数校正控制器（临界导通模式 CRM PFC）
一句话： 它负责把 220V 交流整成 400V 直流给后级 LLC 供电，整台设备的心脏电源 IC！
K4B4G1646E-BCMA
生产商： Samsung Semiconductor
功能： 4Gb DDR3L SDRAM – 低压版 DDR3 动态随机存取内存，用于高速数据缓冲、图形处理或系统内存扩展。组织为 256M x 16（16 位宽），支持 Burst 模式读写，常用在多芯片模块（MCM）中总容量达 8Gb+。

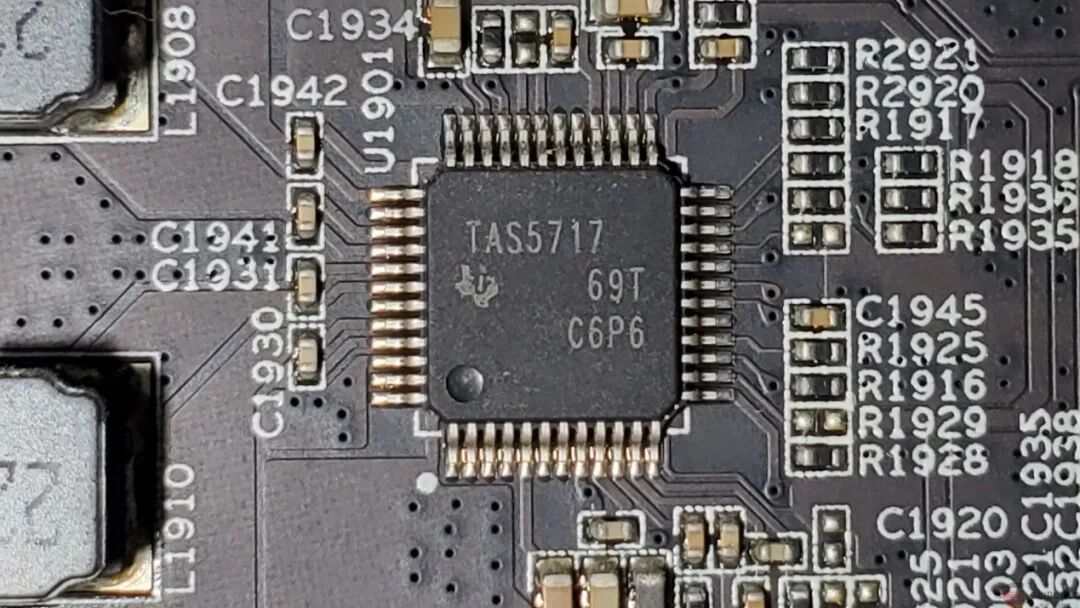

TAS5717 是由 Texas Instruments（TI）推出的一款数字输入立体声音频功率放大器（Digital Audio Power Amplifier），具有内建的 Class‑D 输出级，并且还集成了可直接驱动耳机／线路输出的 “无耦合电容（cap‑free）” 耳机放大器。

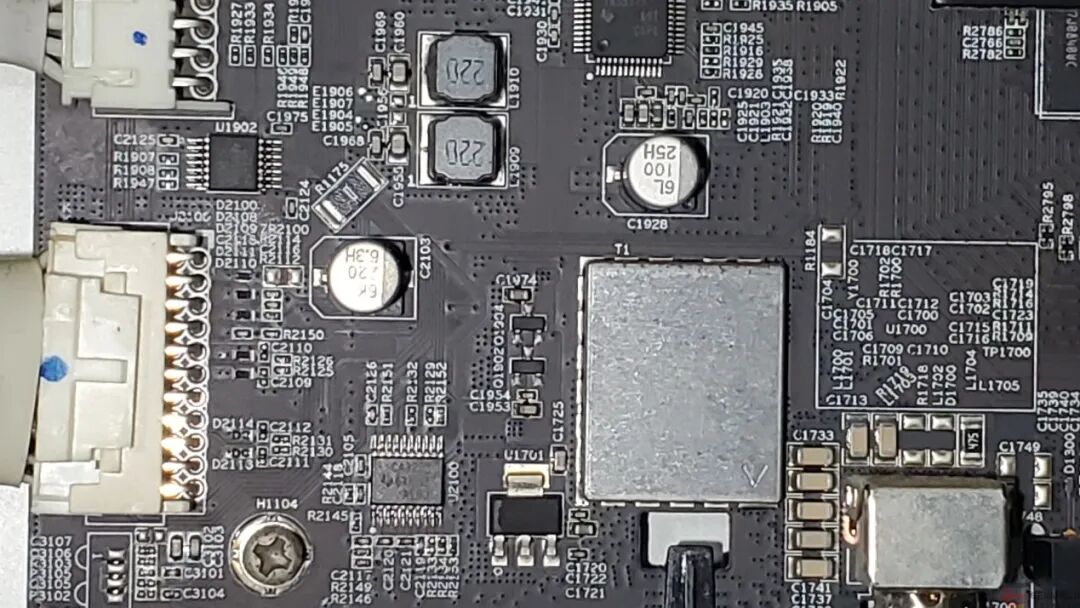

这颗 LC125A 芯片（板上标 U1902）经查证，是 Texas Instruments (TI) 的正品！
芯片真名
SN74LVC125A
生产商： Texas Instruments (TI)
功能： 四路总线缓冲门（带三态输出） – 用于信号缓冲、隔离和电平转换，支持 1.65V~3.6V 供电，输入可耐 5.5V。每个通道有独立输出使能 (OE)，高阻态时功耗极低。常用于 MCU/FPGA 接口、总线驱动、混合电压系统（如 3.3V 到 5V 翻译）
CA3222E
生产商： California Micro Devices → Onsemi（安森美）
功能： 3.3V 双通道 RS-232 收发器（带自动断电）
常见叫法： “CA3222” = “CA3222E” 的丝印简写
丝印解读
CA3222 ← 型号
6AK G4 ← 内部批号
AC6J ← 日期码 2021年第6周，江苏厂
Logo 是旧 CAMD（小树叶），2010 年被 Onsemi 收购，所以现在官网写 PACDN006 系列，但老料号仍叫 CA3222E。
中间屏蔽罩是WIFI蓝牙模块。
MB（银色大铁盒）
→ 主板屏蔽罩，拧 4 颗螺丝就能拆，里面藏 Wi-Fi 模块 + 高压板接口。
红色标签 “LUXSHARE-TEST”
→ 工厂测试条，撕掉就行，不影响使用。
白色 8P 排线（带蓝点）
→ 高压板（背光）供电
接法：插到屏的 LED+ / LED-，坏了直接换 通用 8P 背光线（¥8）。
右侧白色 4P 软排线
→ 按键板 / 红外接收
坏了电视开不了机 → 淘宝搜 “电视 4P 按键线” ¥5。
左上黑长条 51P
→ LVDS 屏线（传图像）
插反会黑屏！记住：蓝贴纸朝外
通用替换：51P 0.5mm 间距 FFC 线（¥15）。
右上 8 颗 MOS 管
→ 背光升压 MOS，最容易炸！
型号：TK13A60D，LCSC 现货 ¥2.8/颗。
右下角 2 个白色牛角座
左：喇叭 4P（红黑红黑）
右：12V 电源输入（黄黑黄黑）
插错会 烧功放 / 烧主板！

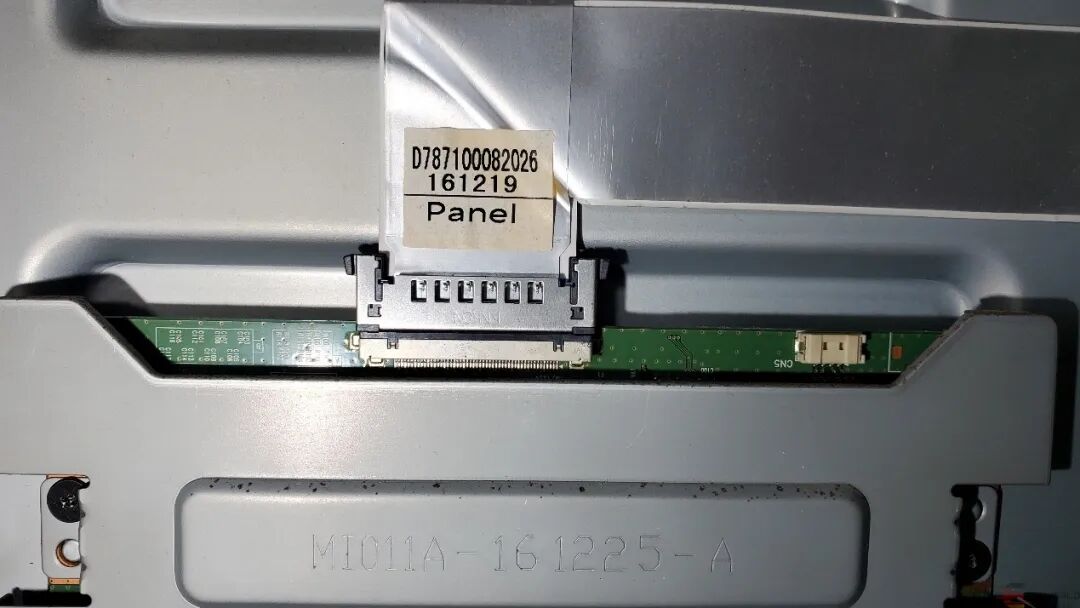

液晶屏驱动排线，先进这块小板，161219应该是生产日期。

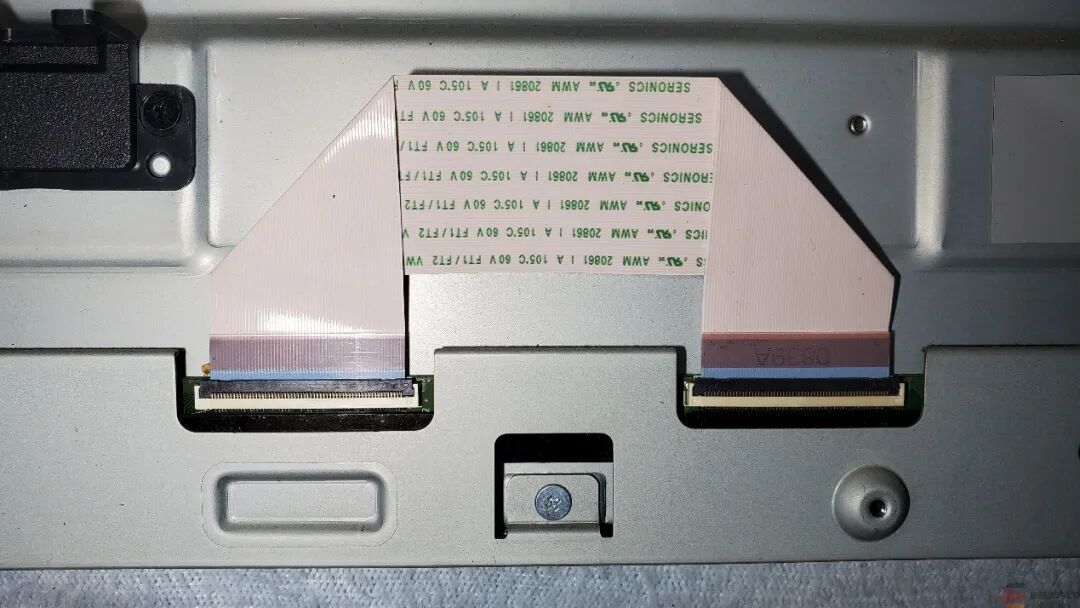

下方分出两组排线。
左边小板驱动两块，使用排线连接。
右边的两块驱动小板，两块板桥接
左线：51P 奇像素（ODD）
右线：51P 偶像素（EVEN）
型号：AWM 2896 80C 105V VW-1
长度：左 28 cm / 右 26 cm
屏端：0.5 mm 间距
板端：1.0 mm 间距（反向插）
方向：蓝贴全部朝外（错一秒黑屏）
板号：T600M016A-C01
主控：MT5595PUJ（晨星 4K）
Gamma IC：2× iW7025（12 通道）
LVDS 输出：双 51P（左奇右偶）
背光接口：10P（15 串×8 并）
生产：2016 年 12 月 19 日
国家：SG（新加坡）
全部看完，装回去，唯一遗憾是没有取下散热片查看主控芯片，因为不同以往捡到的垃圾拆完就扔，这个是可以使用的，所以主板没拆，没有打开散热。应该是联发科主控吧。
带你回到2016年的小米开机界面，让每个人都能享受科技的乐趣，还有英文。没有开机广告。
开机后，主界面。
使用wifi连接后，可以使用会员登录云视听，选择4K超高清SDR模式，看电视，跟朋友忙乎了一个小时，使用三角铝，固定在墙上。以后他可以直接在床上刷剧。
最后总结，电源是MEGMEET代工，屏幕LG，主板冠捷或兆驰代工，雷总最近掉粉严重，希望国产加油吧。
