国产M7内核MCU，发力了

最近，EEWorld论坛网友注意到，国产MCU厂商不断在M7内核方面发力，接连推出相关产品。

当下，高端MCU主要由少数国际厂商主导，M7内核相关产品无疑能够补足国产产业链，在关键领域实现国产化。不过，也有的网友认为，时下最新MCU已经用到了M55内核的，感觉现在才出来M7核有点晚。也有网友认为“M7核心的MCU比较尴尬，用作以太网没有比M4性能好非常多，用作HMI成本较贵，内存性能也不如MPU。”

所以，当下国产M7内核MCU发展到什么阶段了，厂商对于M7的发力点在哪？

欢迎移步原贴讨论：https://www.eeworld.com.cn/aqbHGWT

兆易创新对于M7的布局要追溯到2023年，其目标是补全中国超高性能MCU拼图上的空缺，产品包括GD32H737/757/759系列。

12月18日，兆易创新继续推出最强的GD32——GD32H78D/77D系列高性能32位通用MCU。应用场景包括高端嵌入式HMI、手持云台、专业声卡、便携医疗设备、智能家居等。

78D搭载750MHz Cortex-M7内核，77D则搭载600MHz M7内核。CoreMark测试得分高达3736分，性能表现达4.98 CoreMark/MHz。支持1.71V~3.6V的工作电压范围，内置三种可灵活配置的节能模式。

存储方面，集成了2MB Execution Flash与8MB Storage Flash，并搭载1.2MB的SRAM，其中特别配备640KB大容量紧耦合内存（TCM），可与CPU同频运行，实现指令与数据的零等待执行。这一核心架构设计可让CPU以峰值效率持续运行，充分释放其全部计算潜能，确保系统即便在极度消耗算力的实时任务、复杂控制算法及高频数据处理中，也能实现更快、更稳定的代码执行，为高端嵌入式应用提供了至关重要的性能基础。

兆易创新的新M7 MCU主要针对图形应用，全新集成MIPI DSI(2 lane)接口，原生支持从QCIF到XVGA的分辨率，支持可编程的视频与命令双工作模式，使其具备直驱现代移动显示屏的能力。内置图像处理加速器（IPA）、TFT-LCD接口和数字摄像头接口（Digital Camera I/F），能够支持流畅的图形显示与高效的图像数据采集。配备2个OSPI接口，支持双倍数据速率（DTR）模式，时钟频率高达200MHz，可直连多种外部存储器，为高清显示与大容量数据存储提供硬件支持。

音频处理方面，GD32H78D/77D系列芯片展现出多面手能力，集成4路SAI与4路I²S接口，可灵活连接多路音频编解码器与麦克风阵列，并配备S/PDIF接口直接输出高保真数字音频，全面满足专业影音及通信设备的苛刻要求。

GUI软件生态适配上，GD32H78D/77D支持emWin,LVGL,Embedded Wizard,ThreadX GUIX等多款主流GUI框架，构建了多元化的软硬件生态。

国民技术在今年发布了大量的M7内核产品，其升级M7内核的主要驱动力是机器人。

2025年慕尼黑期间，国民技术发布国内首款M7+M4双核异构的N32H785、N32GH785EC、N32H787、N32H788四大系列高性能MCU，以及M7内核的N32H760、N32H762、N32H765、N32H765EC四大系列高性能MCU，其中N32H788EC与N32H765EC系列集成EtherCAT从站控制器，是国内首个晶圆级集成倍福官方授权EtherCAT从站控制器。

N32H78x系列MCU主要应用于机器人运动协调模块、伺服电机、运控一体、变频器、PLC、逆变器、数字电源、储能、协议转换器、人脸识别、闸机、HMI、打印机、无人机和手持云台等场景。产品基于M7+M4双核异构并集成2.5D GPU，综合性能超越国际厂商同类产品，满足高端MCU国产化替代需求。支持2.3V~3.6V工作电压范围。

N32H787和N32H785的区别主要在于前者在图形方面支持MIPI-DSI。配置亮点主要包括：M7内核是主核，运行频率高达600MHz，支持双精度浮点运算和DSP指令，M4内核是辅助内核，运行频率高达300MHz；2/4MB片上FLASH，集成1504KB SRAM（包括1024KB TCM SRAM和480 KB SRAM）+ 4KB Backup SRAM；集成3个12bit 5Msps ADC、4个高速比较器，6个12bit DAC；内置高性能加密算法硬件加速引擎，支持AES/TDES、SHA、SM4 算法，支持 TRNG 真随机数发生器，支持CRC8/16/32；支持多达168个GPIO。

N32H76x系列MCU主要应用于灵巧手、机器人关节、伺服电机、变频器、PLC、逆变器、数字电源、储能、人脸识别、闸机、车身电子、高端键盘、打印机、无人机和手持云台等场景。产品采用系列采用600MHz M7内核，支持双精度浮点运算和 DSP 指令。支持2.3V~3.6V工作电压范围。2/4MB的片上FLASH，集成1504KB SRAM（包括1024KB TCM SRAM 和480 KB SRAM），并提供了4KB Backup SRAM。

纳芯微也非常关注M7内核产品的构建，主要瞄准国内实时控制领域的空白。2024年底，NS800RT系列实时控制MCU的首发型号包括NS800RT5039、NS800RT5049和NS800RT3025。

今年10月，继续推出5元起售的Cortex M7 MCU NS800RT113x系列，开启了真正的“M7平权”新时代。其集成自研mMATH 数学加速核、高速ADC、高精度PWM及可编程逻辑模块等创新功能，全面满足电机控制、电力电子等对高性能与高实时性要求严苛的应用需求。

目前，纳芯微对于MCU的理解更倾斜于向专用进发。根据纳芯微的说法，目前通用MCU，更多的是产品矩阵规模化，也就是通过存储、引脚、主频以及内核等参数差异化，形成更多的SKU，覆盖不同的场景。而实时控制MCU的核心竞争力在于实时性，也就是对 “信号链环路” 的深度实时优化，并不是单纯依靠提升主频就可以。信号链环路的实时性涵盖了信号采集、中断响应、运算处理、外设控制等多个方面，任何一个环节的延迟短板都会导致整体性能下降。

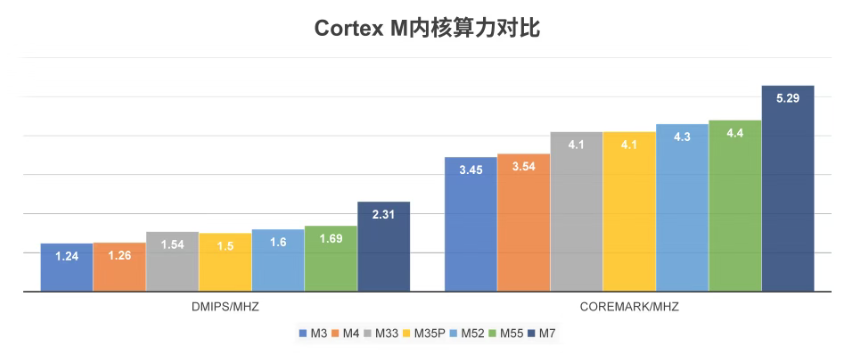

为什么纳芯微选择M7内核？事实上，采用Arm内核的MCU厂商大多遵循固定产品框架：M0用于低端、M3/M4/M33等用于中端、M7用于高端，形成明显的算力阶梯。工程师在选型时，若需要 100 多兆算力的中端产品，通常只能选择M4、M33或M55等内核，而一旦考虑M7，算力往往直接跃升至400MHz以上，而这些产品往往外设资源和价格都会大幅增加， 目前中端算力需求与高端M7产品之间产生了断层。

为此，纳芯微摒弃了传统通用MCU的分级思路，全产品线采用了M7内核，通过调节主频、配置不同存储、外设、数学加速器等资源来适配低、中、高端需求。“比如针对通用变频器、白色家电、微型太阳能逆变器等场景，功率低但是要求并未降低——比如需要快速的电流环控制、高精度的PWM 输出。所以新产品采用了200MHz主频的M7，搭配80K TCM（0 等待内存），集成mMath数学加速核，搭载12bit ADC及高精度PMW。既能满足低功率系统实时性的高要求，同时也能避免资源过剩，浪费成本。

让原本因成本或算力门槛无法使用 M7 的中端客户，得以用合适的性价比获取更优的实时性能，这就是“M7 平权”的核心逻辑。打破了Arm内核的固有分级，用统一架构实现跨场景的算力普惠。

翌创的目标也是实时控制，并在2024年6月13日发布了首款全国产双核Cortex-M7能源主控MCU/DSP——ET6000系列芯片。

ET6001是翌创ET6000系列的首款芯片，也是业界首款双核工业能源主控芯片和标杆性产品，双核M7，主频最高300MHz，针对数字电源应用，有超强算力、超强精度、超高集成度三大特点，以众多独特的产品特性来满足电力电子应用需求，并支持一系列应用开发套件，如LLC、PFC、OBC以及充电桩应用等。

ET6002是一款功率回路控制主控芯片，单核M7，主频最高300Mhz，工作性能可达642 DMIPS，配备丰富的控制外设、通信外设、模拟模块和非易失性存储器，提供LQFP128、LQFP100、LQFP80及LQFP64等多种封装。工作结温范围支持 -40℃ ~ 125℃，环温105℃，结温125℃，满足工业自动化、光伏逆变、微逆、户储等工业场景应用需求。

此外，ET6000系列还包括ET6039、ET6039C、ET6025、ET60157，均为功率回路控制主控芯片，搭载单核M7内核。

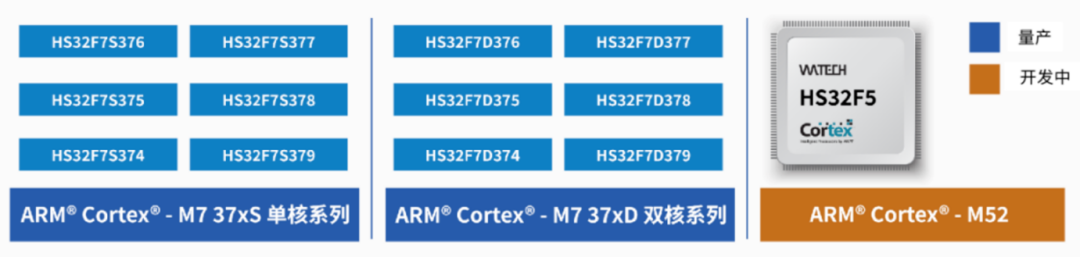

华太是另一家瞄准实时控制这一领域的企业，其在2024年SNEC发布了Copter E001系列32位MCU，Copter E001系列包括Cortex-M7 37x单核子系列和Cortex-M7 37x双核子系列，主频达到300MHz，具有6级流水线和双发射架构，单核性能642DMIPS。

以HS32F7D377为例，其支持低延迟分支预测、单精度浮点计算、DSP指令及硬件函数加速单元（TFU）。存储方面，最高支持2MB eFlash和256KB SRAM系统缓存，每个CPU额外配备2×128KB紧耦合内存（ITCM/DTCM）与16KB高速缓存，并可扩展访问SDRAM、SRAM、NOR-Flash等片外存储器。外设包括4个UART、2个I2C、3个SPI、USB2.0主从接口及3路CAN-FD控制器。模拟与控制功能增强，集成4个独立ADC子模块（最高20通道，支持16bit/3.5MSPS或12bit/7MSPS可选）、24个PWM通道（含16路100ps分辨率HRPWM），以及带DAC的增强型比较器和捕获模块，适用于高速高精度闭环控制应用。

HS32F7D377系统框图

旗芯微的M7芯片主要围绕汽车赛道，其2023年推出的FC7300系列是国产首颗功能最齐全的域控制芯片，是基于多个Cortex-M7内核的高性能车规级HPU，并支持高带宽高可靠的片上嵌入式闪存记忆体，支持应用ASIL-D + ASIL-B功能安全等级多核配置，AEC-Q100 认证，Auto-Grade 1等级。

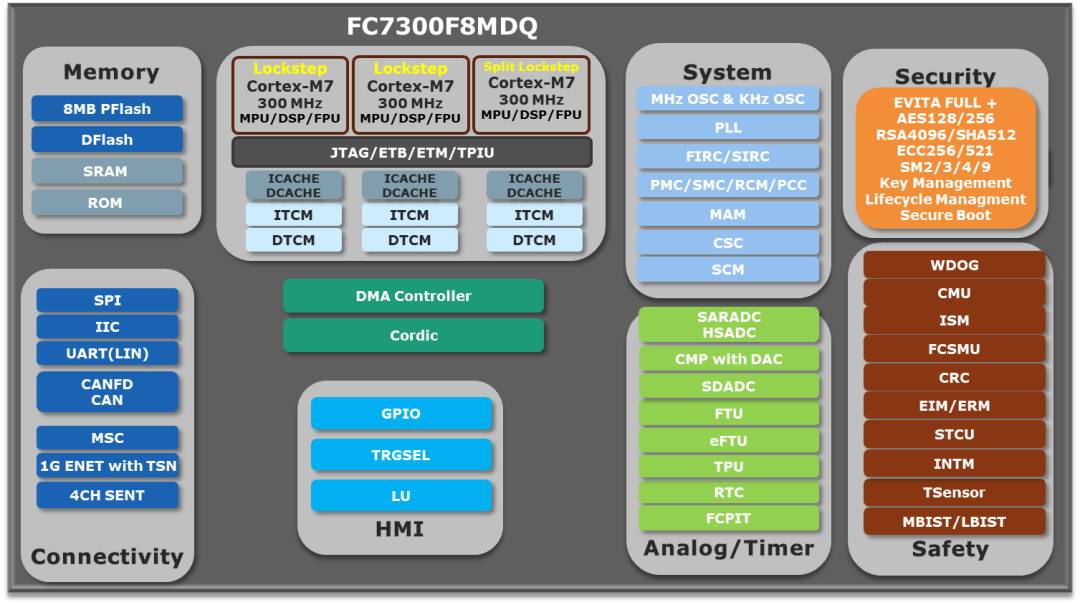

从产品上看，4个Cortex-M7应用内核的FC7300F8MDQ产品家族，提供5000 DMIPS的算力，支持双精度浮点，加入了多个旋变信号解码外设SDADC，增强型PWM模块eFTU，高精度PWM，高速HSADC，满足不断演进的功能安全ASILD级别的双电驱应用方案和多合一应用方案，对标TC387系列；3个M7应用内核的FC7300F8MDT产品家族，另外配备两个CM7锁步核，高达300MHz主频，对标TC377/ S32K358系列；2个应用内核的FC7300F4MDD产品家族，对标TC277/ S32K344系列；1个应用内核的FC7300F2MDS产品家族，对标TC23X/ S32K342系列。

2024年12月简称成都华微（隶属于中国电子）重磅推出了其独家研发的HWD32H743芯片。该芯片基于先进的32位精简指令集内核，运行频率高达400MHz，提供强大双精度浮点数字信号处理能力，拥有高达2MB的Flash和512KB的SRAM。这些卓越性能指标使得HWD32H743芯片在工业控制、AIOT、嵌入式系统和智能设备等领域具有广泛的应用潜力。

在技术上，HWD32H743芯片不仅具备强大的数据处理能力，还集成了丰富的外设接口，包括GMAC、CAN、GPIO、UART、SPI、I2C、USB等，快速与其他设备进行通信和连接。此外，该芯片还支持多种扩展板，进一步扩展了其功能和接口。

从上述盘点可以看出，目前国内厂商对于M7的发力点包括机器人、HMI、汽车、实时控制，而且很明显，都有非常清晰的应用场景划分。当下，国产MCU已经进入深水区，M7内核只是其中一个支点，这些厂商也会围绕其他内核不断推出产品。

所以，你怎么看待国产厂商发力M7内核，对于这些产品，你有什么观点？
