今天拆解一个由上海晶珩提供的一个工业平板电脑。它采用了7寸TFTLCD屏，支持多点式电容触摸。采用了博通4 核 Arm Cortex-A72 (ARM v8) 64 位 1.8GHz SoC，高达8GB的 LPDDR4 RAM，支持32GB 或 64GB 的 SD 卡。看着参数怎么那么像树莓派呢？
整个屏幕边框采用了比较厚实的铝合金CNC一体成型，工业灰的表面处理。后盖采用了钣金工艺。

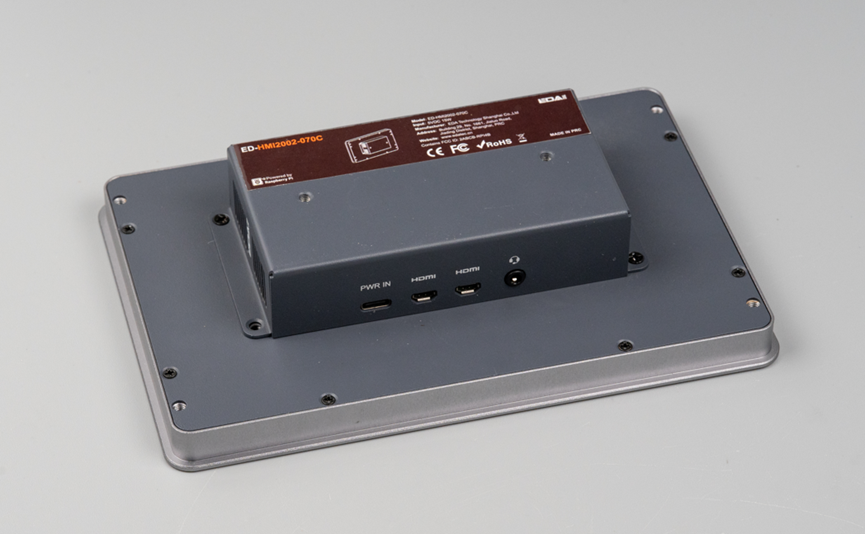

铭牌上的型号是ED-HMI2002-070C。它的供电电压5V，功率15W。左下角写着Powered by Raspberry Pi，看来我猜得没错，它用的就是树莓派来驱动的。

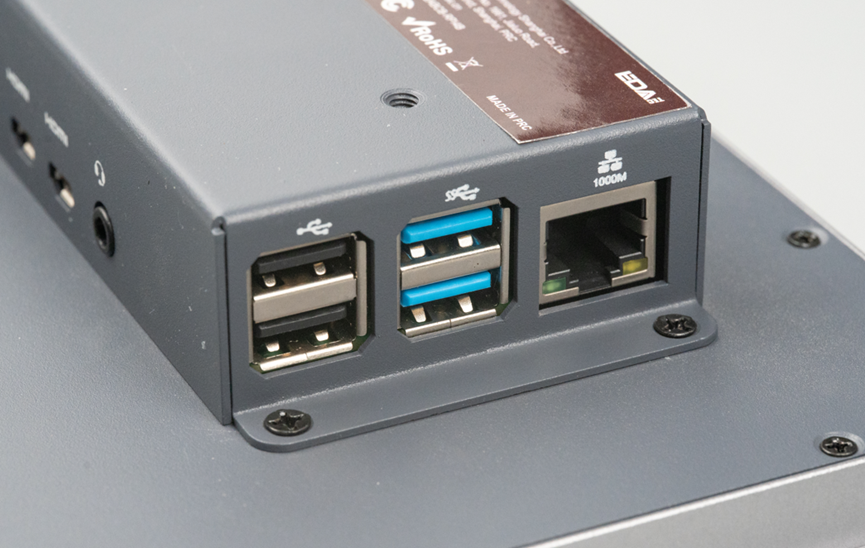

尾壳突起的这个盖子，一侧是两个USB2.0口+两个USB3.0口，另外还有一个千兆以太网接口。
下侧面是供电输入的Type-C口。还有两个HDMI输出口，支持输出2路4K60P视频，这里采用的是Micro HDMI连接器。最右边还有一个音频输出接口。看着接口排布方式，基本可以确定采用了树莓派开发板。
它的四个角提供了四个螺丝孔位供安装。

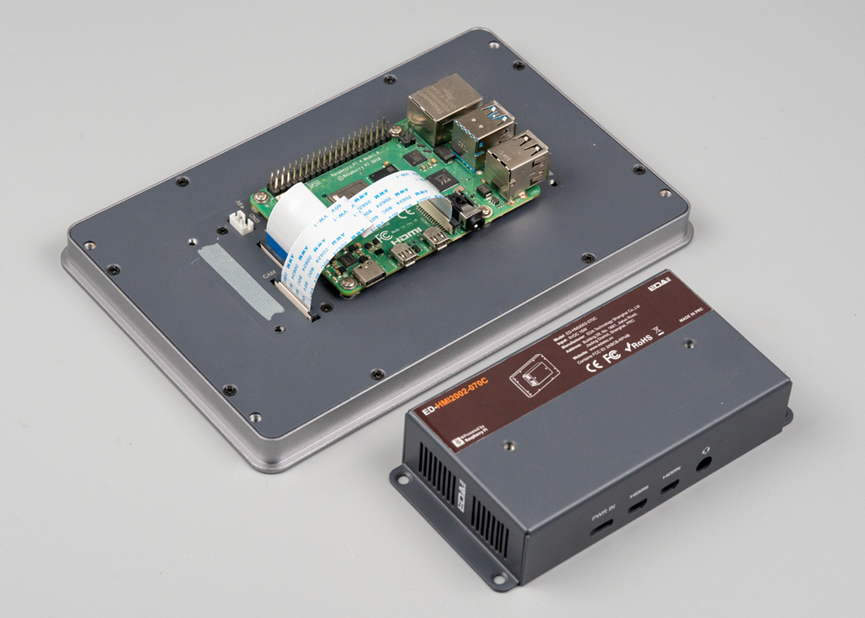

拆下这个后盖，果然是直接用了一个树莓派的板子啊。
看详细型号，是树莓派4B。这个板子当年有一段时间已经成理财产品了，现在价格回落到300左右了。
树莓派到屏幕内部，是通过两个FPC排线连接进去的。
这两个连接器一个是摄像头、一个是显示。
打算把这个树莓派4B拆下来看看。
这就是我们拆解之前看到的USB口和以太网口。
主控是博通BCM2711，前面说了，这是一个四核A72的SoC。
树莓派的Logo一如既往的熟悉。右上角还有一个无线模块。
无线模块的天线布局布线细节。
USB口扩展采用了一颗VL805-Q6。
千兆以太网收发器芯片是BCM54213。从收发器到RJ45以太网连接器之间有两个ESD二极管，斜45°摆放。
Type-C供电输入口旁边是电源管理芯片。采用了Dialog的DA9090，有四路DC-DC输出。
两个Micro HDMI连接器。
板子背面的SD卡插槽。
这是SoC背面的去耦电容。

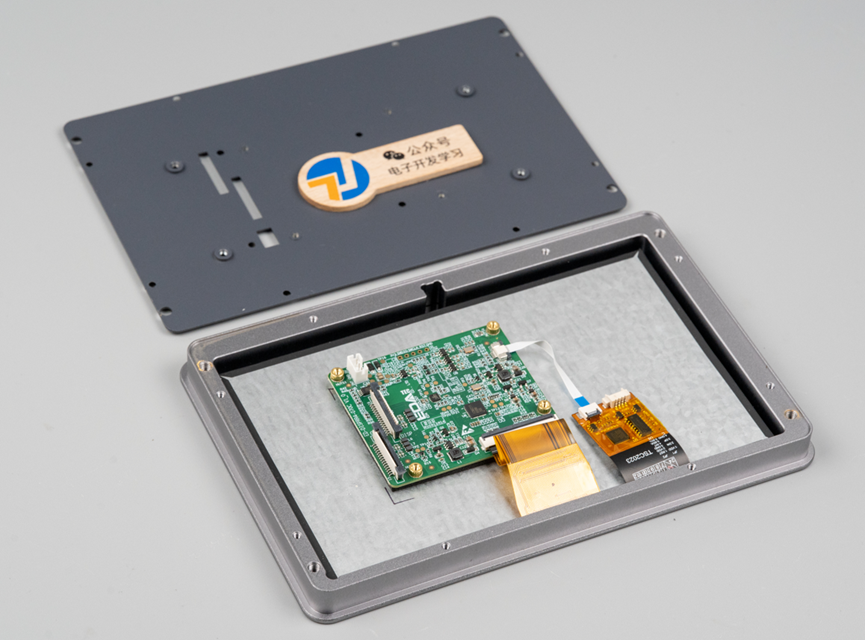

看完树莓派4B，继续拆解屏幕的后壳。里面是这个屏幕的驱动板。

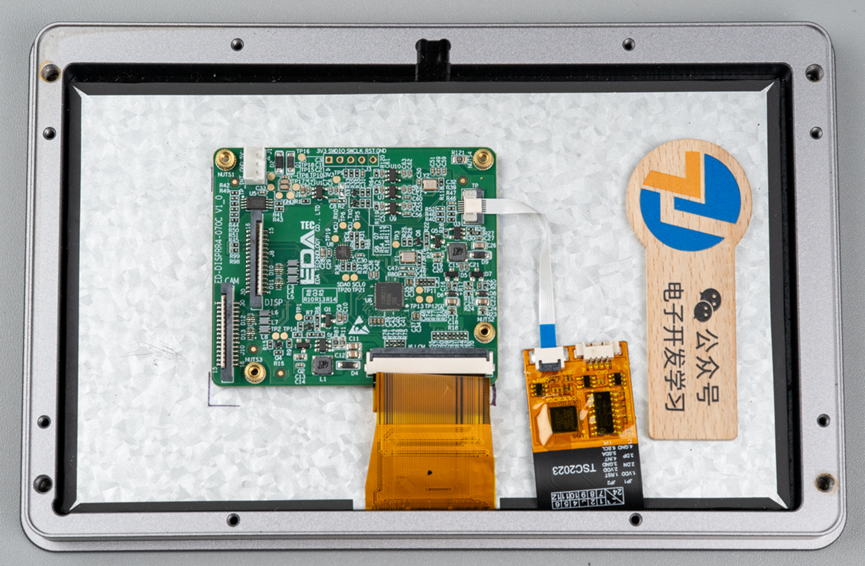

铝合金边框非常厚实。屏幕从前面嵌入，然后在屏幕的后面粘贴了一个驱动板。
屏幕装上之后内部接缝处还有做打胶处理。
LCD排线和触摸排线。
板子上看到一个GD32E230F8芯片，封装很小，QFN-20。
还有一颗EEPROM，型号是24C32A。板子四角焊接了四个滚花铜螺母。
从两个FPC排线座进来的信号上有串联共模电感。
触摸芯片型号是GT911。
