Anker安克推出了一款22.5W胶囊充电宝，内置可折叠USB-C插头，收纳时可以完美融入日常携带，需要使用时可直接插入手机底部实现即插即用，无需额外数据线，除USB-C插头外还设有一个USB-C接口，组成2C接口配置，另外5000mAh容量结合22.5W PD快充输出，能在外出应急时快速为手机补电，同时不增加明显体积或重量，接下来充电头网将带来这款产品的详细拆解，看看内部的用料和设计。
安克 Nano22.5W胶囊充电宝开箱
那么按照惯例，先来看一下安克 Nano 22.5W胶囊充电宝的包装盒外观。
产品包装盒采用极简的白色纸盒包装，正面仅印有ANKER安克品牌标识以及产品系列。
取出包装内所有物品，除充电宝本体外，另附赠 C to C 充电线以及产品保修卡和说明书。
附赠的白色 C to C 充电线用束线带固定。

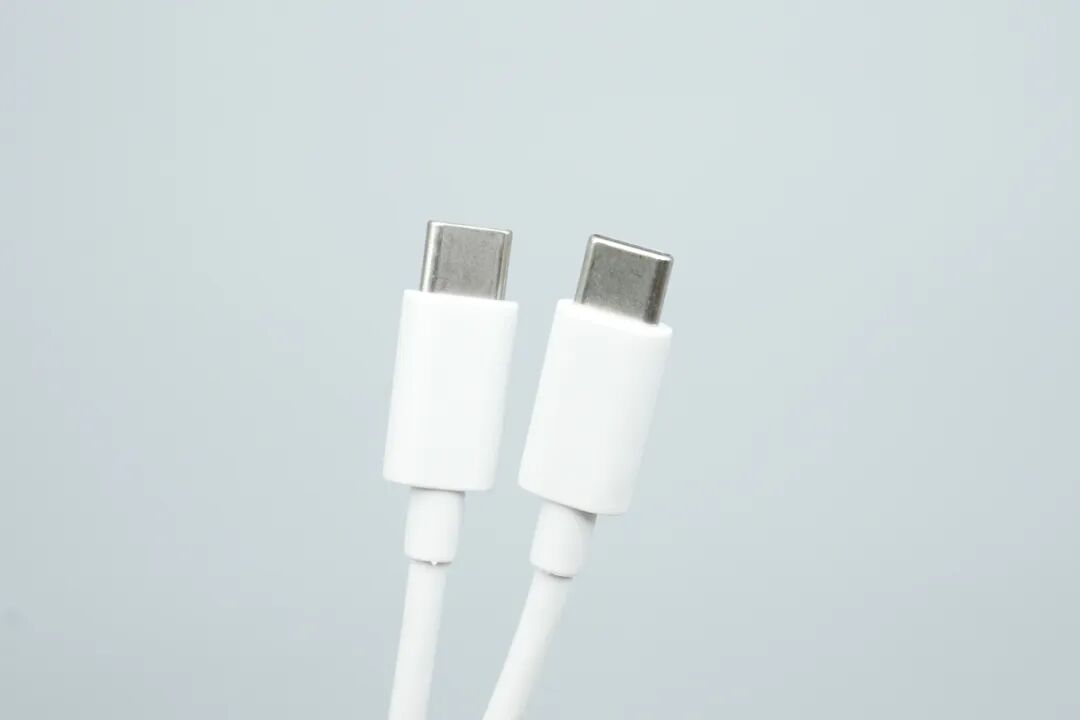

白色 C to C 充电线采用一体注塑外壳与圆角过渡设计，尾部配有加长应力缓释结构，更加耐用。

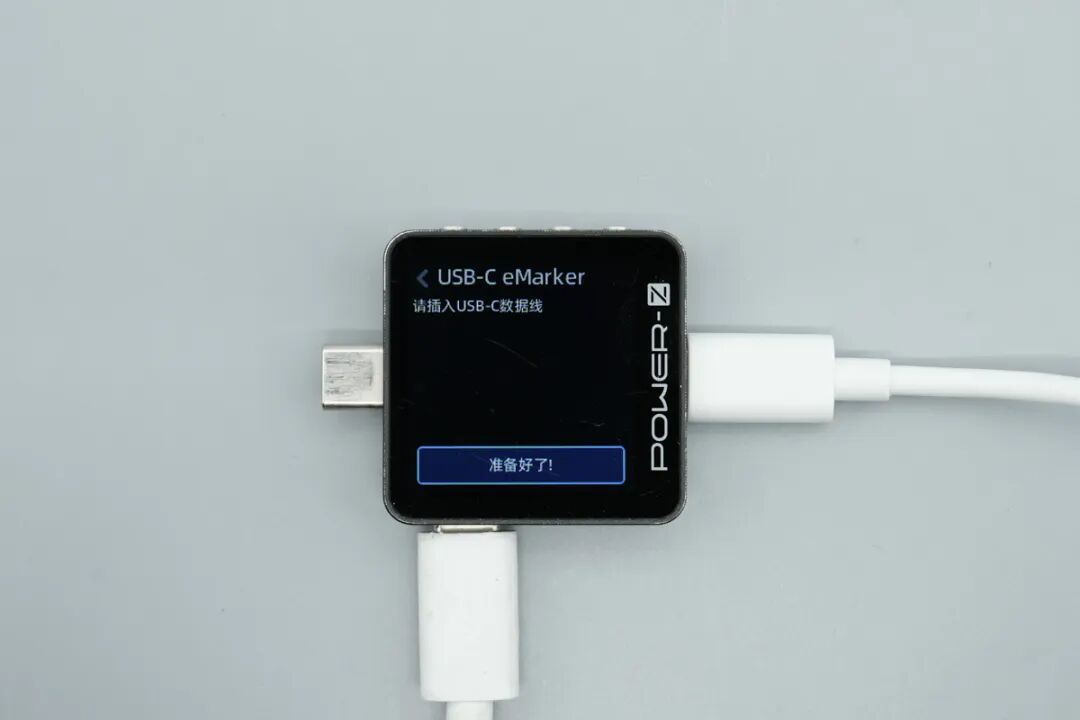

通过POWER-ZKM003C测得该线没有带E-Marker芯片。
实测线缆长度为61cm。

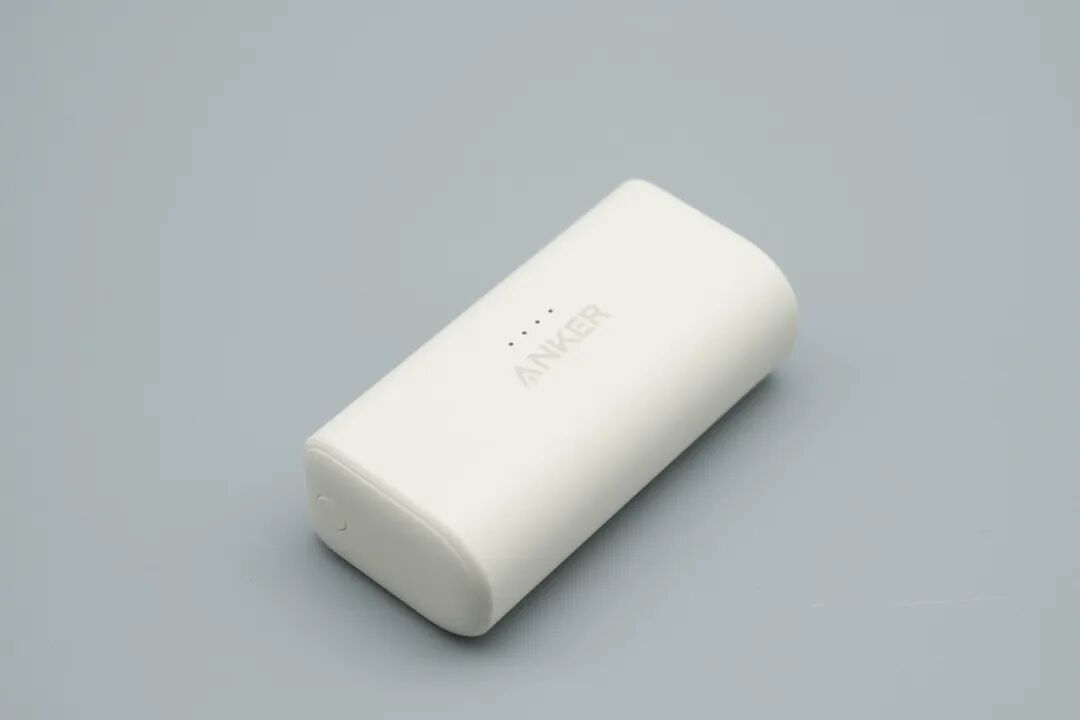

接下来看充电宝本体，安克 Nano 22.5W胶囊充电宝采用白色哑光外壳与大圆角过渡设计，握持手感优秀。
产品正面正中印有 ANKER 标识，上方配备 4 颗电量指示灯。
机身顶部设有一个USB-C端口，在收纳时高度与机身齐平，不会突出进而产生刮碰。

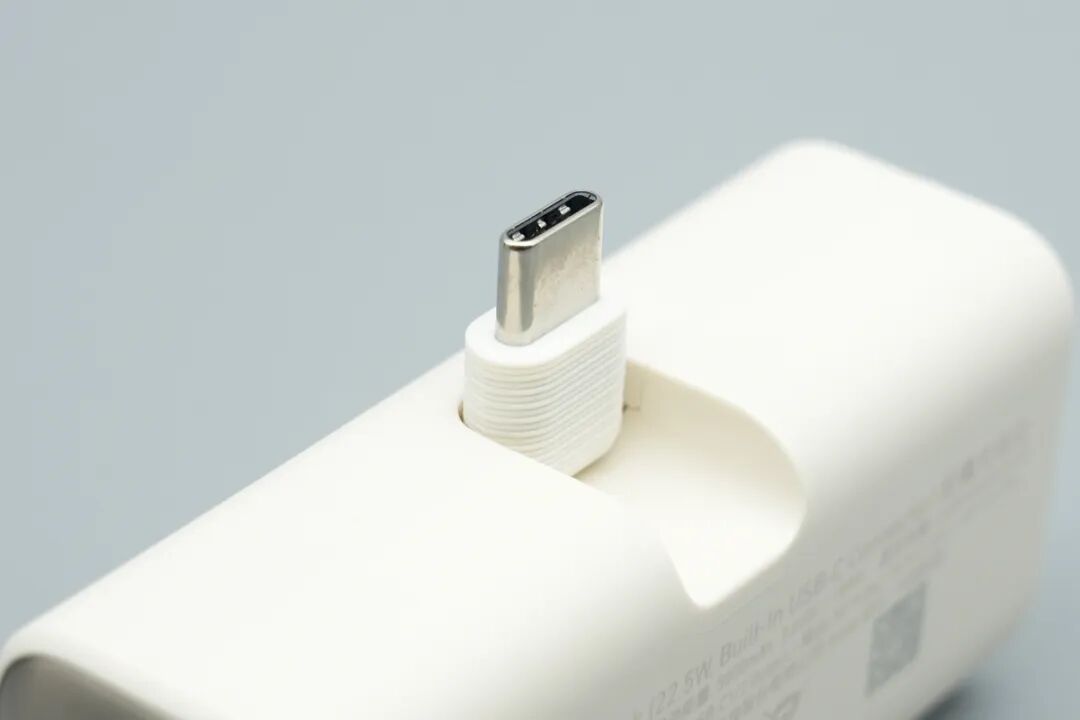

在翻起时可迅速固定到工作角度。
机身顶部还配有一个USB-C接口。

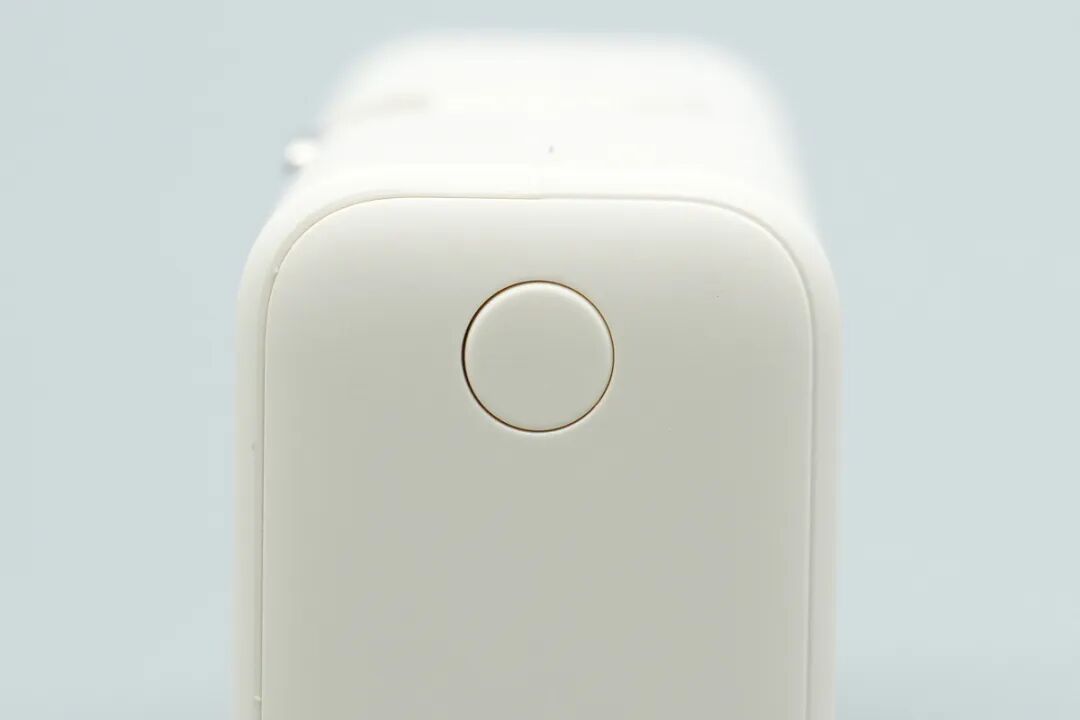

另一侧配备独立电源按键，按下后四颗电量指示灯会亮起，可大概显示当前剩余电量水平。
机身背面印有产品基本参数、安规认证等信息。
产品参数如下：
产品名称：Anker Nano Power Bank (22.5W, Built-In USB-C Connector) 胶囊充电宝
型号：A1653
电芯容量：5000mAh
锂电池能量：5000mAh 3.6VDC / 18Wh
额定容量：2600mAh (5V/2.4A)
最大输出功率：22.5W
输入（USB-C1/2 Input）：5V3A / 9V2A
输出（USB-C1/2 Output）：5V3A / 9V2.22A / 10V2.25A
总输出：5V3.6A Max
产品通过了国家3C强制认证。
实测安克 Nano 22.5W胶囊充电宝长度为76.79,mm。

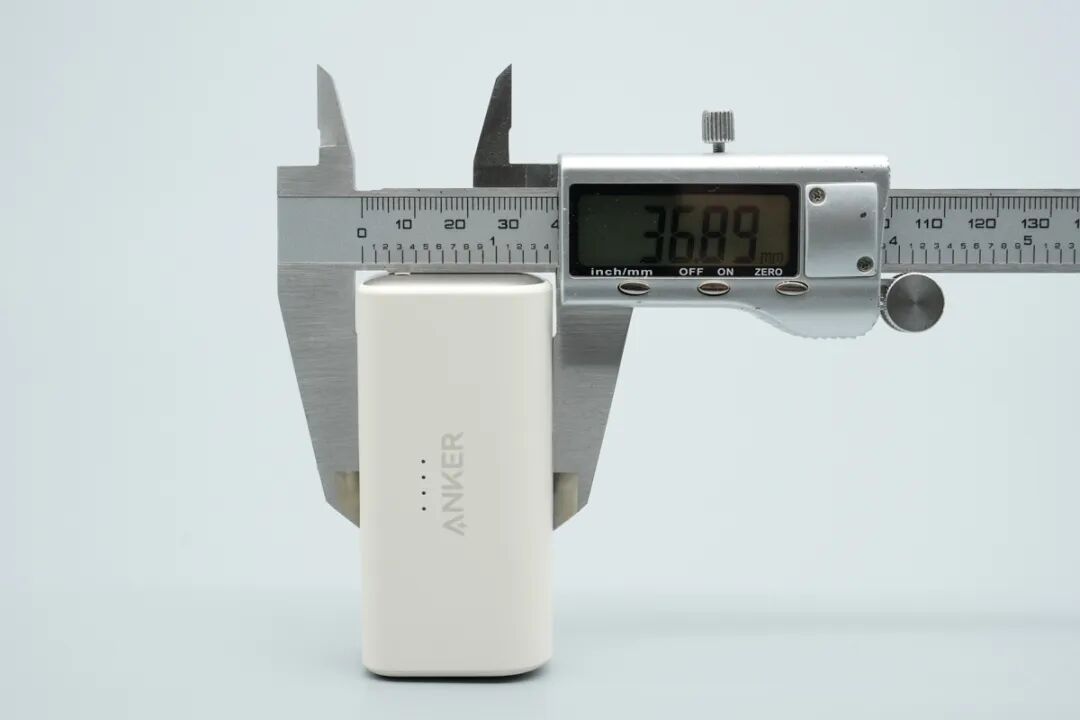

宽度约为36.89mm。

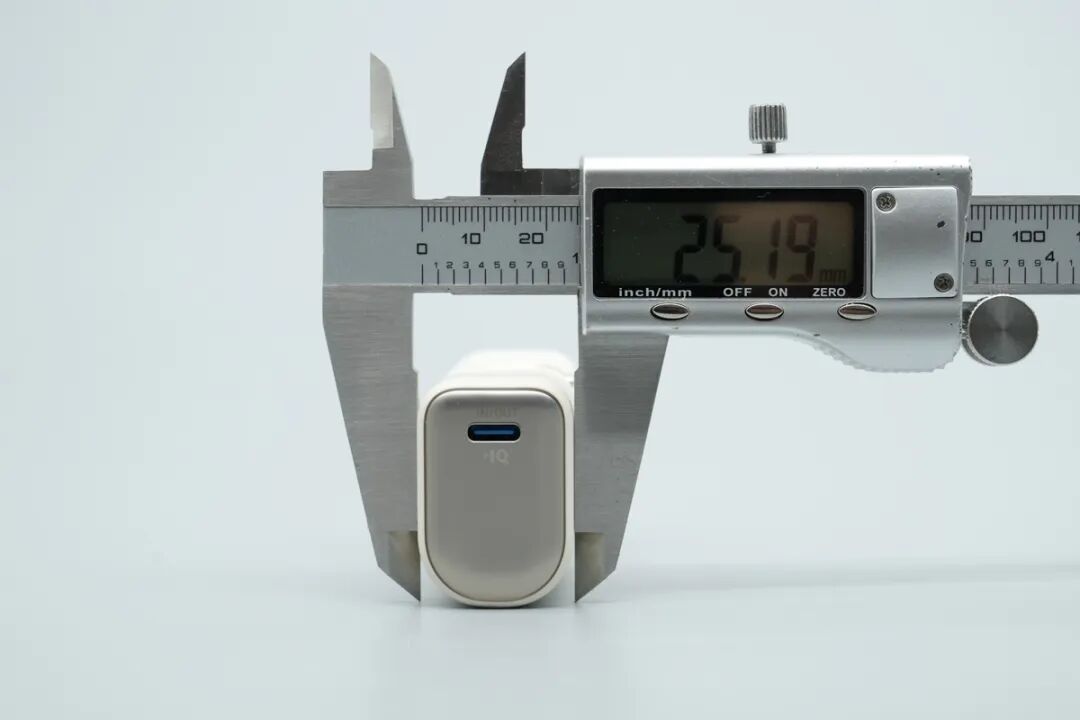

厚度约为25.19mm。

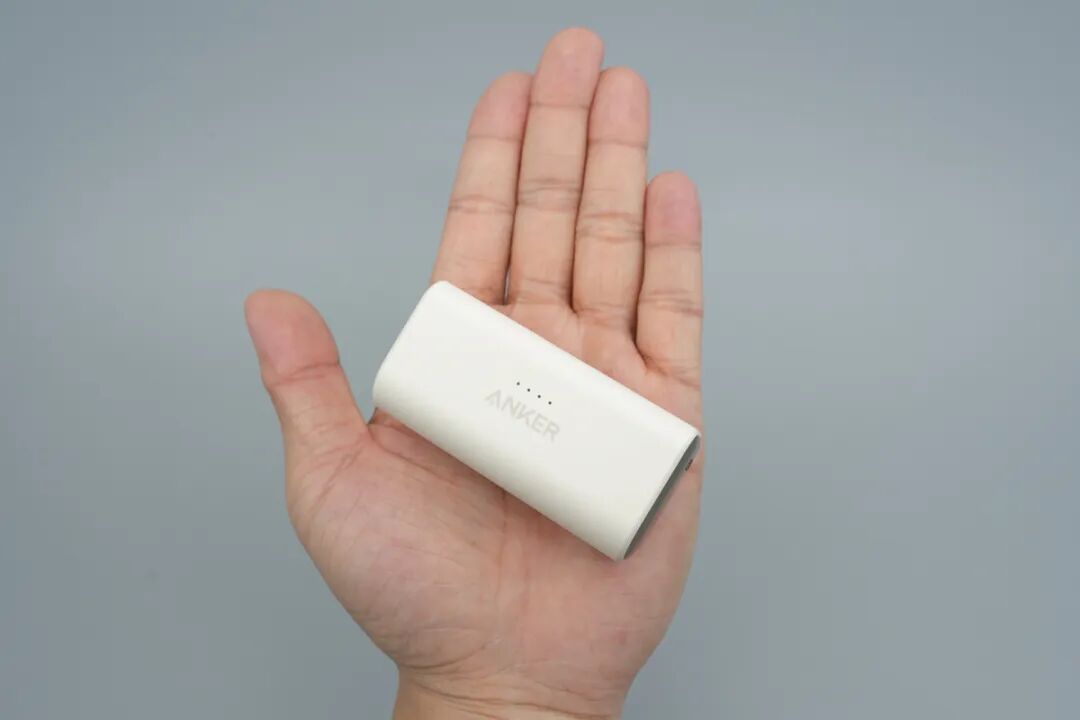

产品拿在手上一览，非常小巧，出行收纳非常方便。
实测重量约为99.4g。

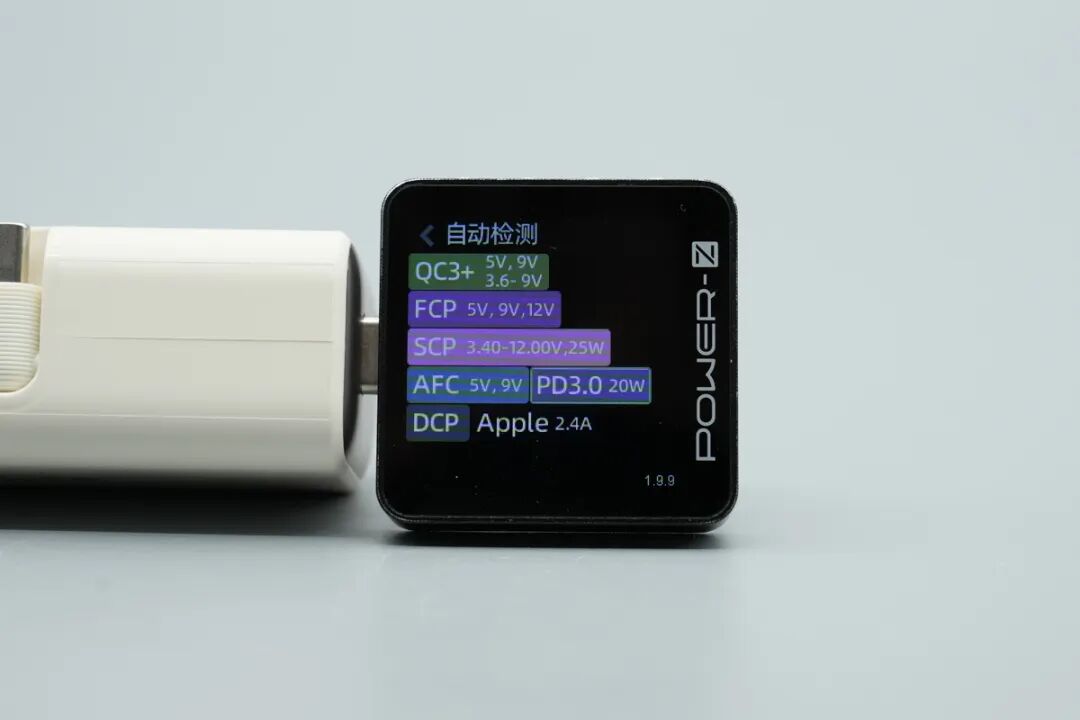

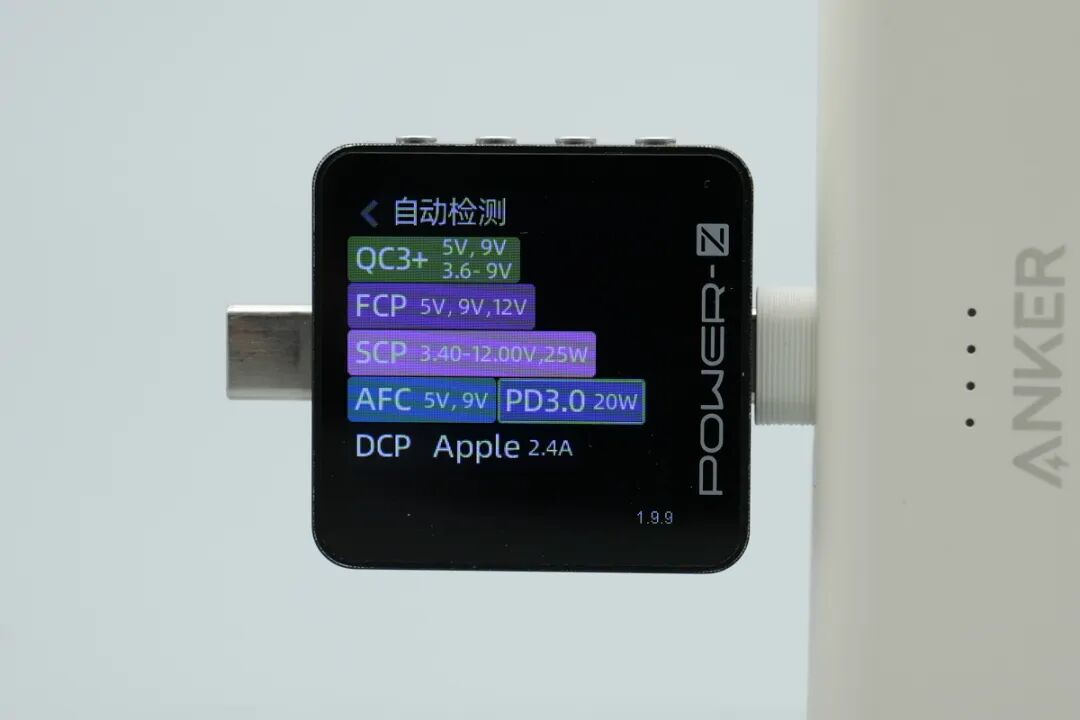

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3+、FCP、SCP、AFC、PD3.0、DCP、Apple2.4A快充协议。

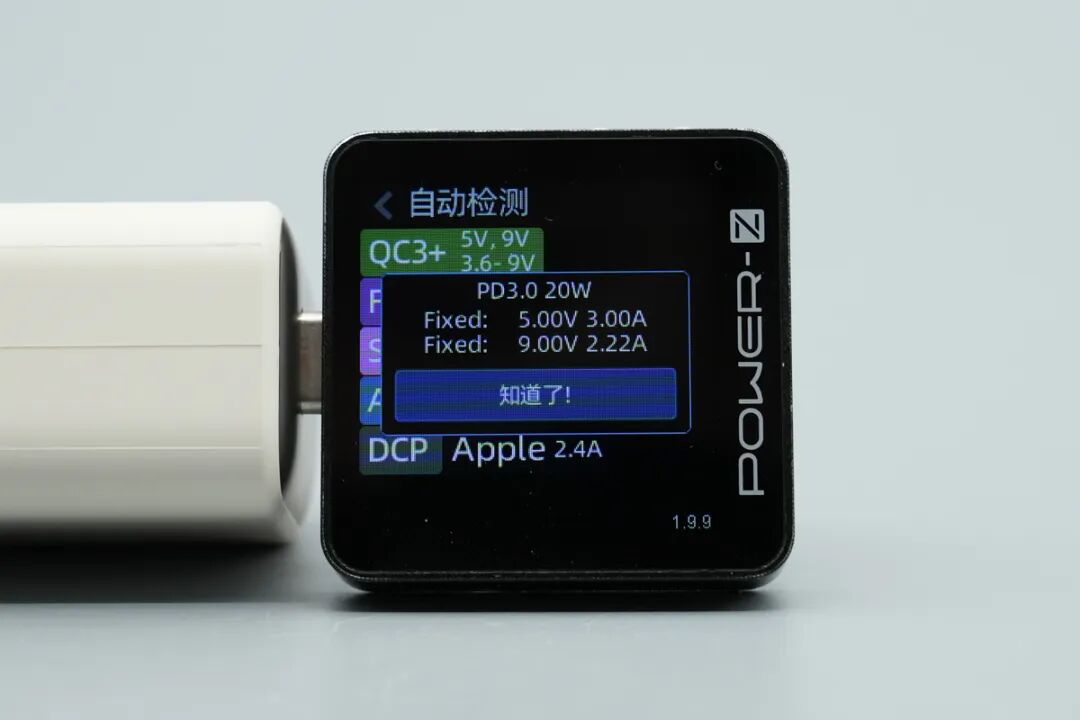

PDO报文显示具备5V3A、9V2.22A两组固定电压档位。
另外测得USB-端口同样支持QC3+、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A快充协议。
PDO报文显示同样具备5V3A、9V2.22A两组固定电压档位。
用该产品为 iPhone17 Pro Max充电时，大概一个小时能充至80%。

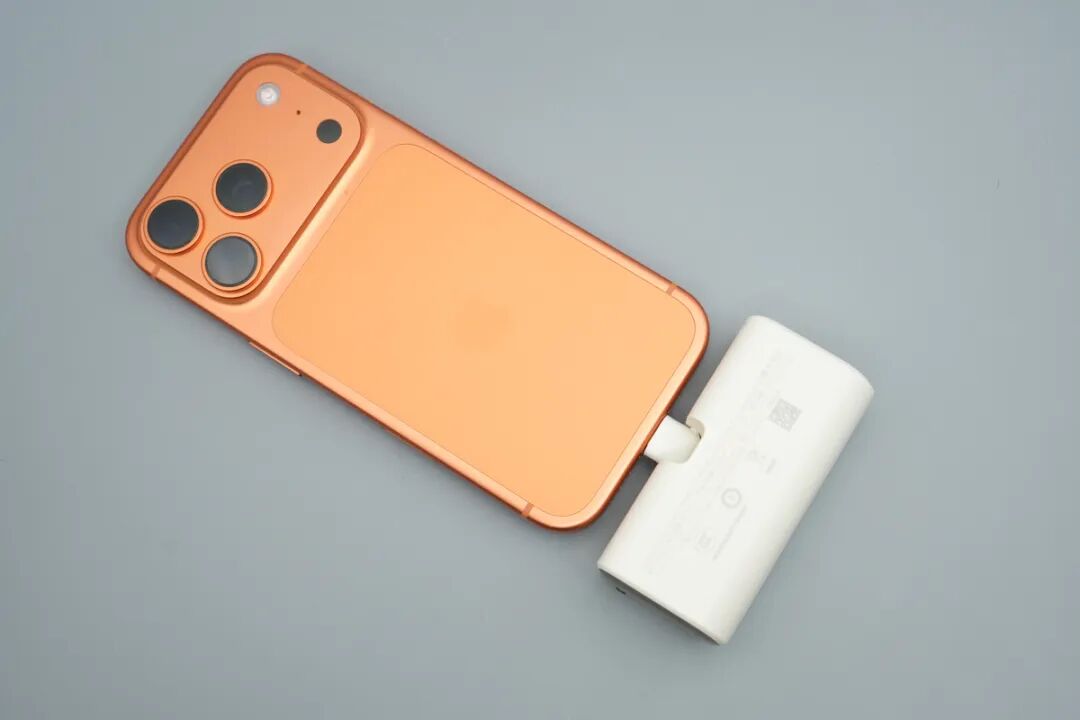

产品用内置USB-C 插头直接连接iPhone17 Pro Max充电特写。
安克 Nano 22.5W胶囊充电宝拆解
接下来拆解看看内部用料。
首先沿产品接缝处将外壳撬开，单节圆柱电芯横向放置并由塑胶骨位限位固定，PCBA主板固定在电芯侧边。
上盖与外壳之间采用加强筋与卡扣固定，壳体内侧与电池、主板接触面贴有大面积黑色绝缘片，并在关键受力接触区域增加黑色泡棉缓冲垫。

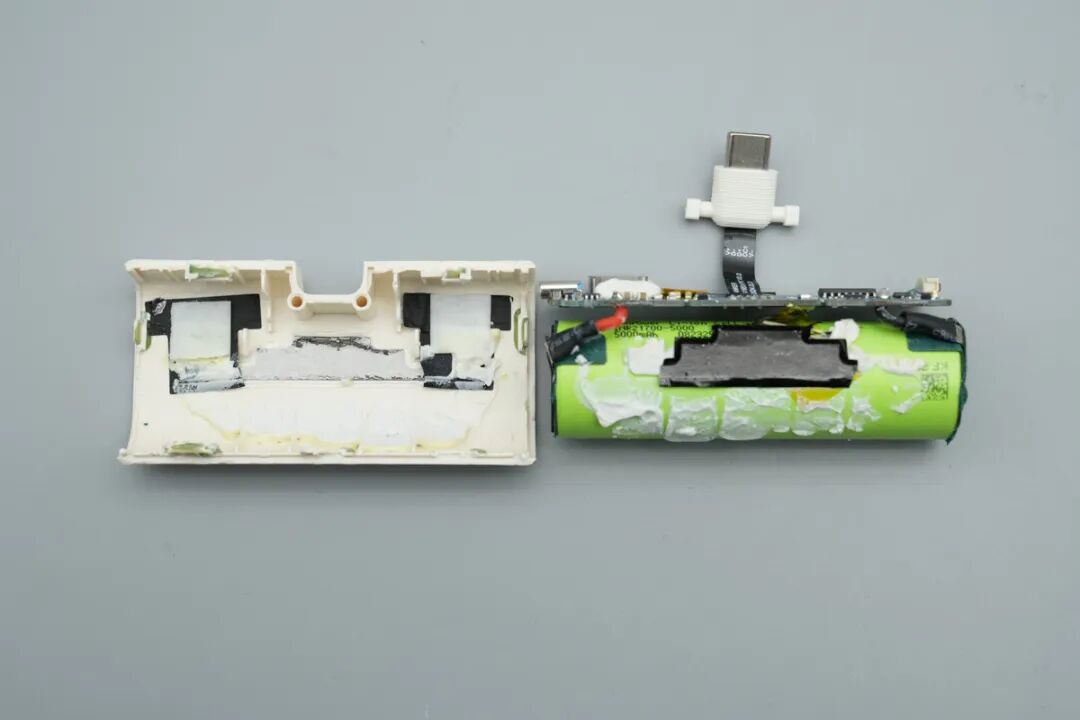

将电芯与PCBA板跟外壳分离。

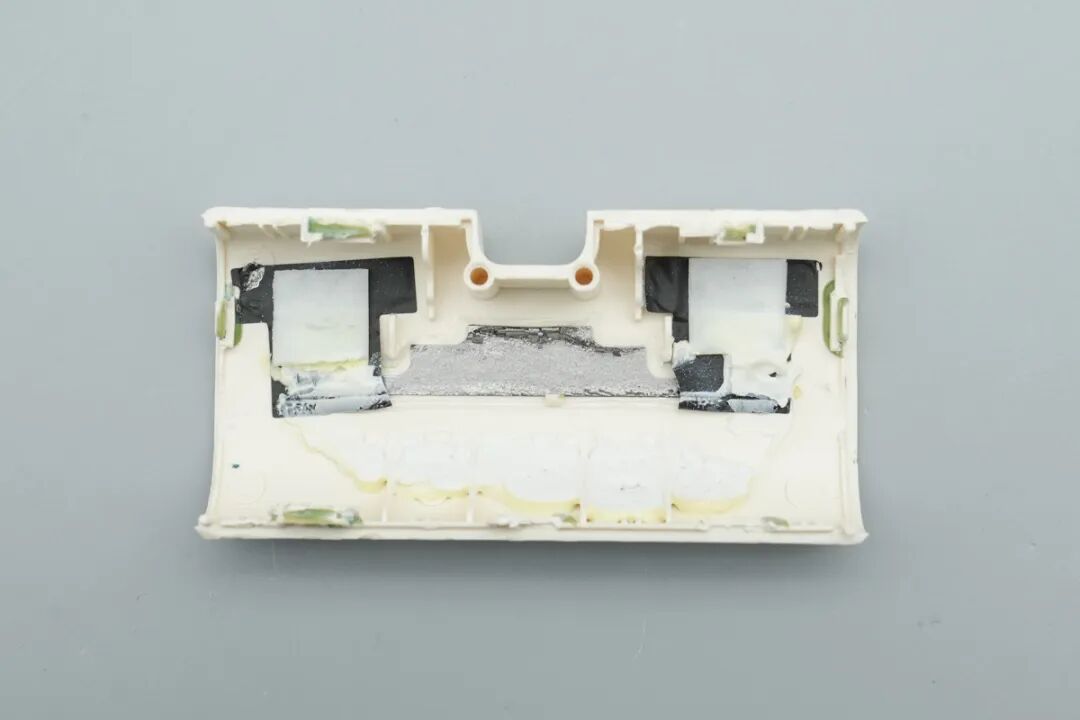

下壳内侧可见大面积黑色绝缘片与白色缓冲泡棉对称铺设，下面电池接触区域白色灌胶固定。

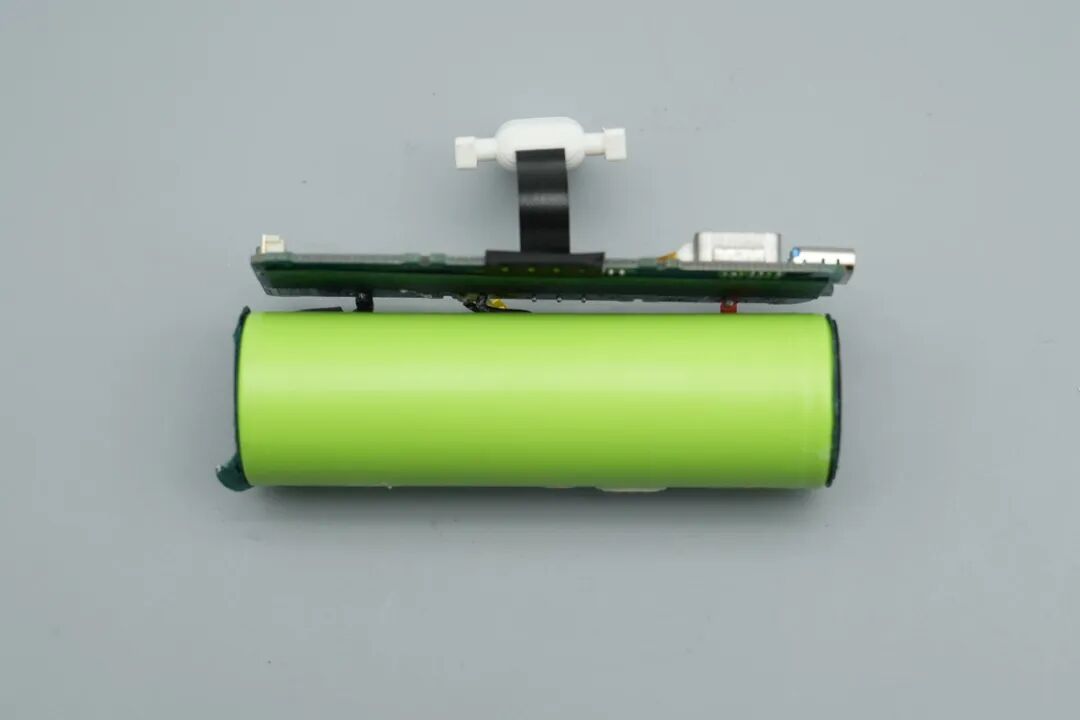

内部整机采用圆柱电芯 + 长条主板平行堆叠布局，主板悬置于电芯上方。可翻起/收纳的插头通过柔性排线与主板连接。

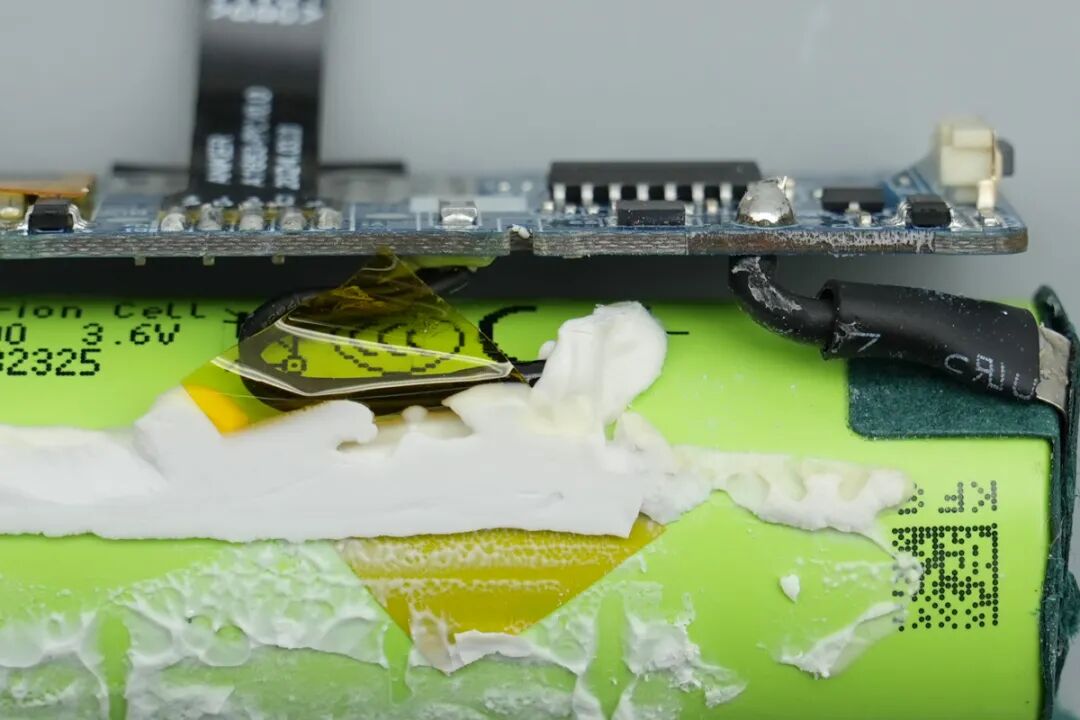

主板通过红黑导线分别连接电芯正、负极极耳，NTC 热敏电阻贴附于电芯表面，并采用白色灌胶配合黄色高温绝缘胶带进行固定。
NTC热敏电阻特写。

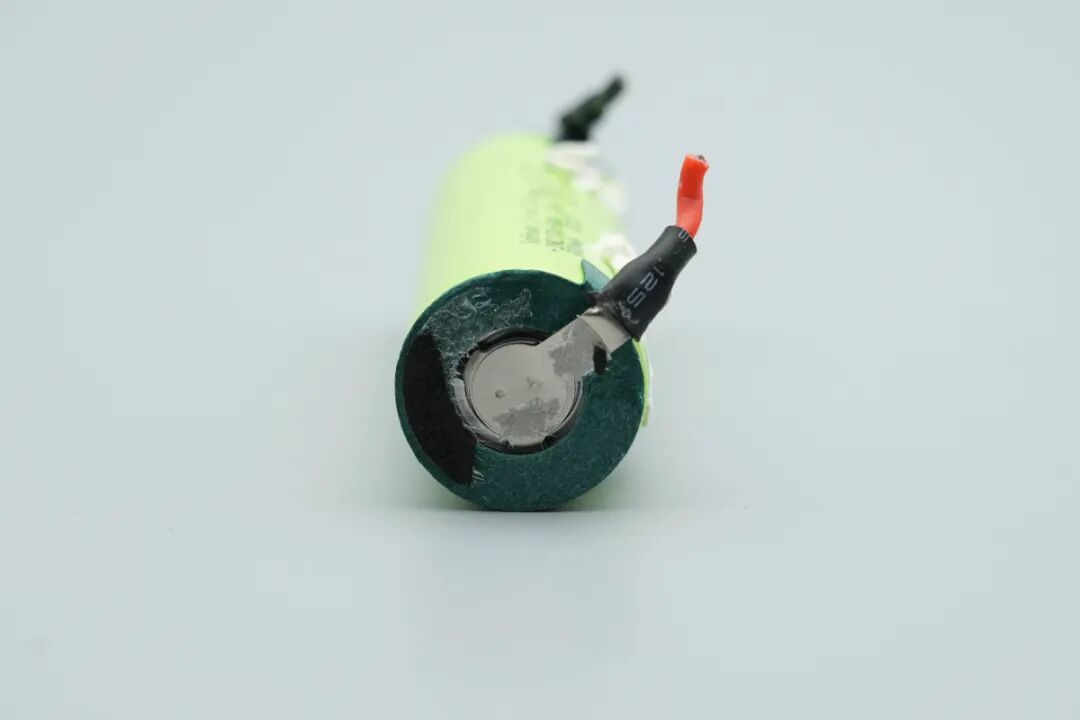

另一侧连接特写。
电芯两级均贴敷有青稞纸做绝缘处理，并贴有黑色缓冲泡棉。
电芯喷码特写，电芯型号为INR21700-5000，来自SunPower长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。

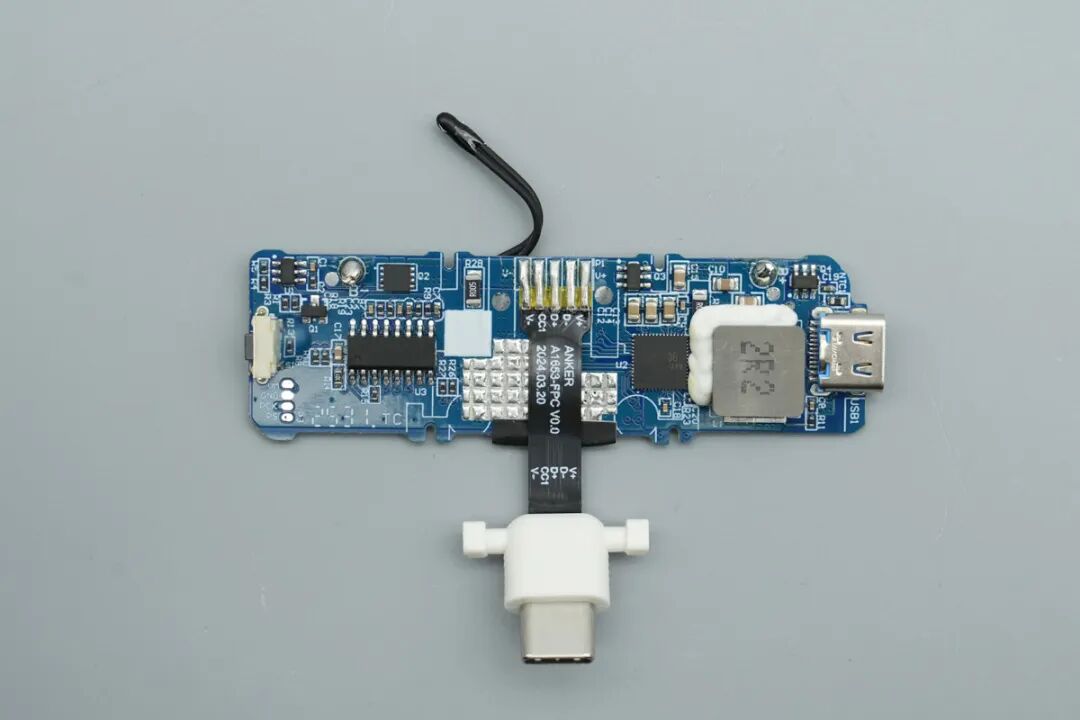

将电芯与主板分离，主板正面特写，上面焊接有锂电保护芯片、锂电保护板、主控芯片、VBUS开关管、升压电感以及MCU。
主板背面没有芯片，但设有四颗LED指示灯。

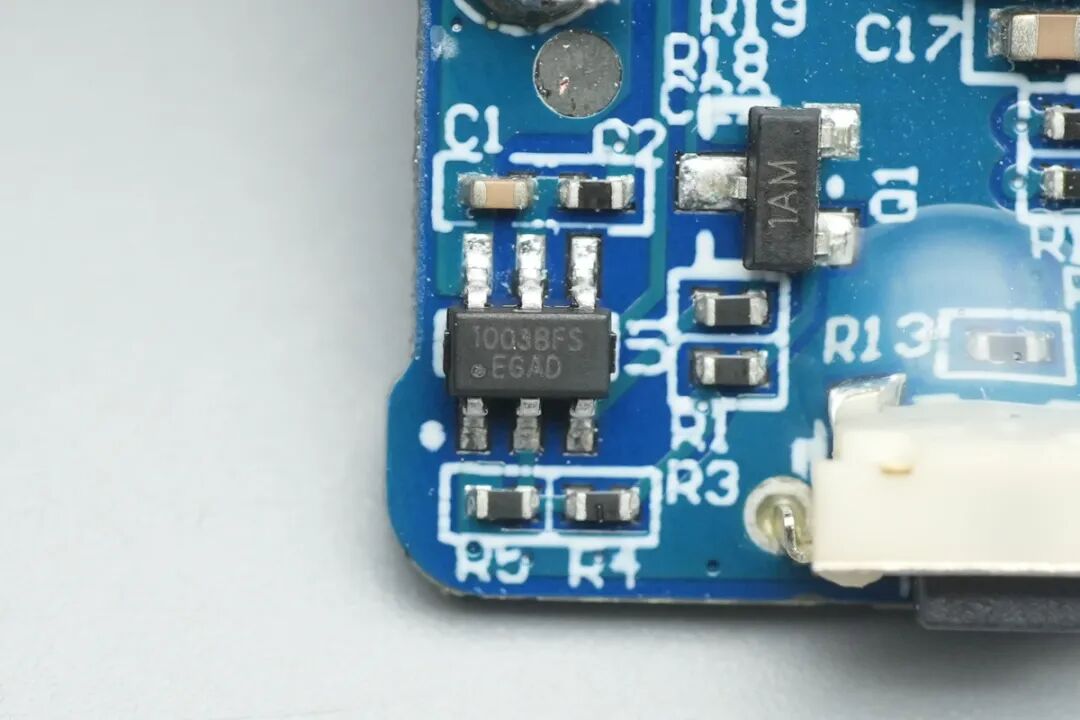

锂电保护芯片来自ICM创芯微，型号CM1003-BFS，芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
锂电保护管来自TuoFeng拓锋，型号TF8821，双NMOS，耐压19V，采用DFN3x3-8L封装。
移动电源主控芯片来自智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC，内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示，支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。
充电头网拆解了解到，智融SW6236还被、、、、等热销品牌充电宝所采用。
2R2升压电感特写，白色点胶固定。
一颗8205A MOS管，用于USB-C端口VBUS控制。
另一颗用于USB-C接口VBUS开关管型号相同，丝印8205A。
用于功能控制MCU特写，芯片丝印被打磨，看不出具体型号。
USB-C端口柔性排线接口特写，通过镀锡焊接连接。
4 颗 LED 电量指示灯特写，并覆盖了黑色遮光棉以防止串光。

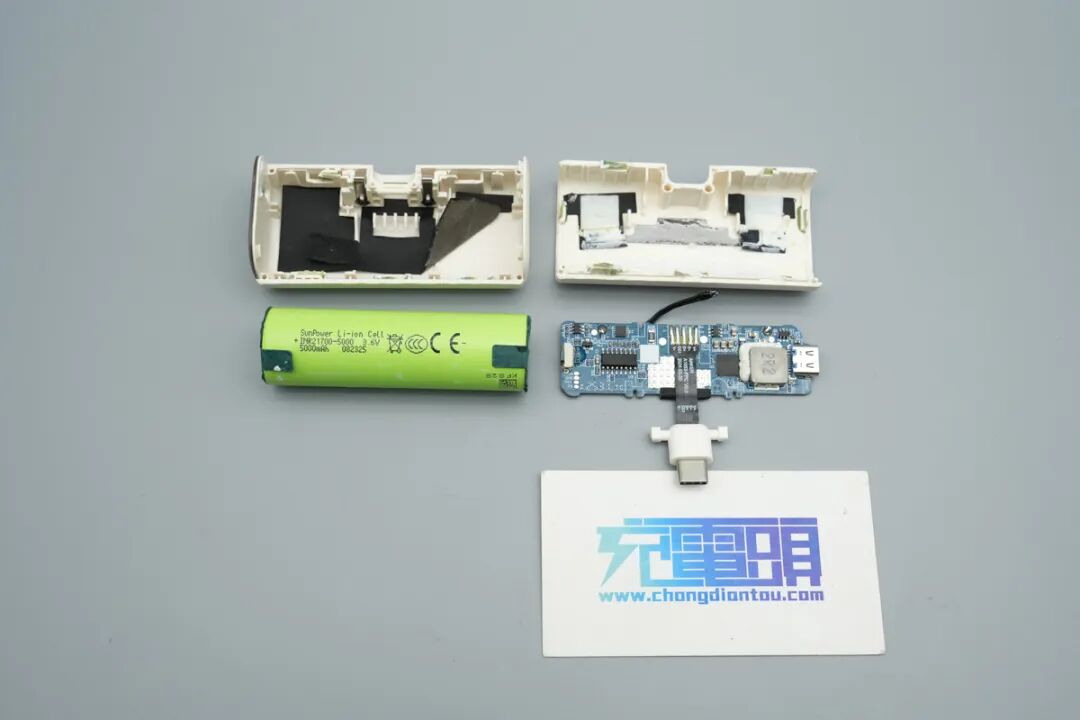

全部拆解一览，来张全家福。
充电头网总结
最后附上安克 Nano 22.5W 胶囊充电宝的核心器件物料清单，方便大家查阅。
安克 22.5W 胶囊充电宝采用哑光白色外壳，非常小巧，外出携带非常方便，同时5000mAh的容量作为一天的备用能源来说也够用。该产品内置可折叠 USB-C 插头，随用随插，配合额外的 USB-C 口组成 2C 的接口配置，支持22.5WPD快充输出。
充电头网通过拆解了解到，这款充电宝采用的电芯来自长虹三杰SunPower，型号INR21700-5000，标称容量5000mAh，已通过3C认证，并附有创芯微锂电保护芯片CM1003-BFS搭配锂电保护管，进行电池管理和保护。
充电宝内部主控芯片使用智融科技SW6236，高集成度使得仅需要一颗即可实现产品的全部功能设计，并保证成品良好的兼容性。此外还具备单电芯充电、智能设备接入、低待机功耗等特性，通过I²C接口实现灵活配置。支持多种快充协议、电量显示方式，具有全面的保护机制和可靠性。
同时USB-C端口以及USB-C接口均采用8205A MOS管用于VBUS控制。充电宝外壳与内部接触面大面积铺设绝缘片与缓冲泡棉，下壳电池区域还采用白色灌胶固定，可翻折USB-C插头通过柔性排线连接主板，整体做工精细，用料扎实。
