从传统刹车灯到智能ADAS系统，TPS929240-Q1芯片正重新定义车灯的价值。这款TI汽车级12通道LED驱动器不仅实现基础照明功能，其1%的PWM调光精度和纳秒级同步能力，使刹车灯能通过动态闪烁模式传递紧急制动强度。
更关键的是，在ADAS场景中，它驱动的矩阵式LED可与雷达/摄像头联动，实现投影式车道标记、行人警示光毯等交互功能，其内置诊断特性还能实时反馈LED状态，为自动驾驶系统提供关键冗余信息，真正让车灯从被动元件升级为智能交互界面。
今天平台君将介绍一款TI德州仪器车规级(O)LED驱动器——TPS929240-Q1👈。TPS929240-Q1是TI推出的汽车级12通道线性(O)LED驱动器，采用40V耐压设计并通过AEC-Q100 Grade 1认证。

1%精度的PWM调光（100Hz-30kHz）、12路独立通道支持20mA恒流驱动、集成诊断功能（开路/短路检测）、3μs通道间同步延迟、3mA超低待机电流、SPI接口可配置参数。

凭借其优异的性能参数，特别适合矩阵式车灯设计，内置的故障保护机制（OCP/TSD）和-40℃至150℃工作范围，使其成为ADAS照明系统的可靠选择。建议搭配TPS92630-Q1用于多芯片级联场景。

TPS929240-Q1主要应用于‌搭载动态贯穿尾灯的新能源车‌（如小米SU7同技术方案等）、‌支持ADAS投影功能的高端车型‌，以及‌豪华品牌内饰照明系统‌，其技术优势在智能化与高可靠性需求场景中尤为突出。

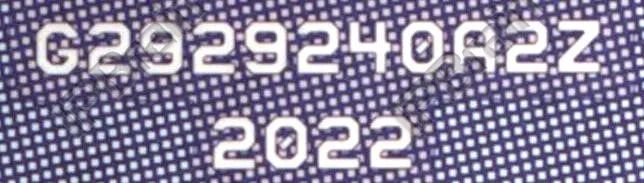

TPS929240-Q1管芯文字图（图源：IPBrain平台）

TPS929240-Q1的管芯尺寸为4.30mm x 1.99mm（不含划片槽），BCD工艺，金属层数为4层，特征尺寸为150nm，管芯文字为2022 G2929240A2Z。

Chip Characteristics

01. 芯片特点

TPS929240-Q1是一款汽车级多通道LED驱动芯片，具有以下核心特点：
‌高集成度‌：支持24通道恒流输出，每通道独立PWM调光（16位分辨率），集成电流检测与温度保护功能，减少外围元件需求。
‌车规级可靠性‌：符合AEC-Q100认证，工作温度范围-40℃至+125℃，适应严苛车载环境。
‌智能诊断‌：内置开路/短路检测、LED故障报警及热关断保护，提升系统安全性。
‌灵活通信‌：通过SPI接口配置参数，支持级联扩展，适用于矩阵式LED照明设计。
‌高效节能‌：采用低导通电阻MOSFET，转换效率可达95%，优化整车能耗。
该芯片广泛用于汽车尾灯、氛围灯及ADAS照明系统，兼顾性能与成本优势。
TPS929240-Q1功能框图（图源：芯片规格书）

顶层概貌图（图源：IPBrain平台）

TPS929240-Q1 Layout（图源：芯片规格书）

Chip Detail Diagrams

02. 系统级应用电路

TPS929240-Q1 System Block Diagram（图源：芯片规格书）

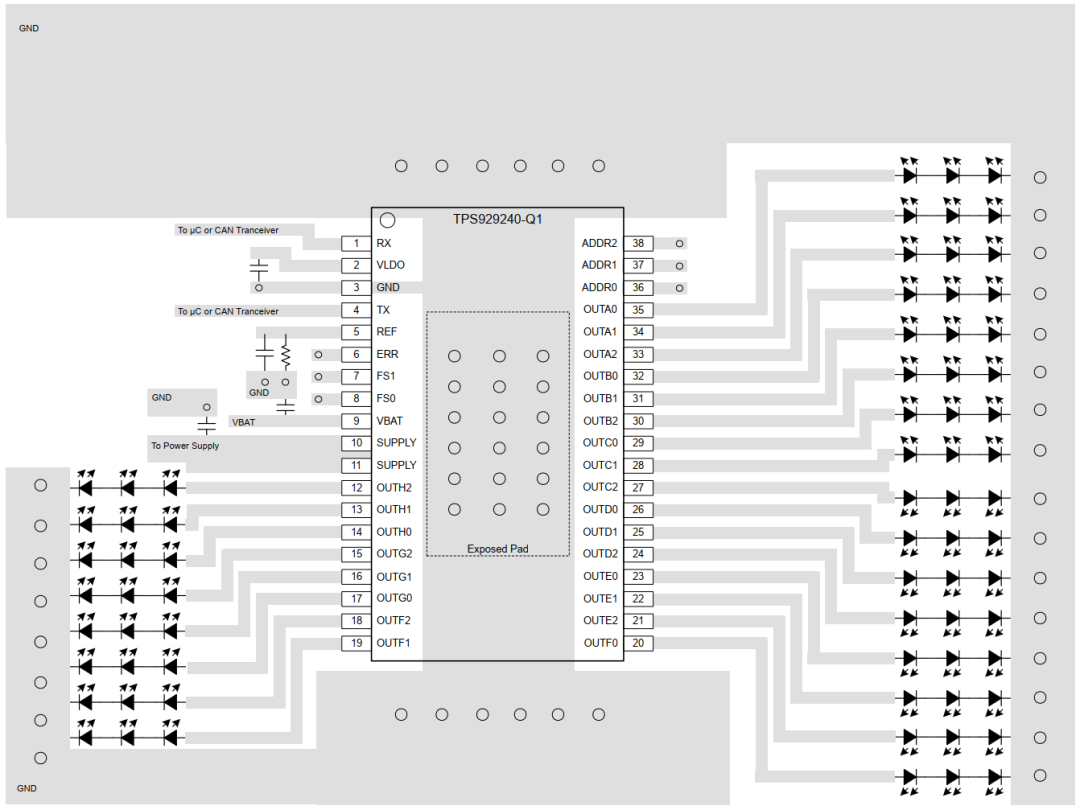

TPS929240-Q1 Tapical Application Schematic（图源：芯片规格书）

Application Scenarios

03. 应用场景

TPS929240-Q1就像汽车的“灯光魔法师”，它能精准控制24组LED灯带，无论是炫酷的‌动态尾灯‌、浪漫的‌车内氛围灯‌，还是智能的‌ADAS警示灯‌，都能轻松驾驭！
1️⃣ ‌安全可靠‌：-40℃到125℃极端温度下稳定工作，急刹、暴雨都不怕。
2️⃣ ‌智能互动‌：灯光可随音乐节奏跳动，或根据驾驶模式自动切换颜色。
3️⃣ ‌节能耐用‌：比传统车灯省电30%，寿命长达10年+。
小米YU7镂空水滴大灯，特斯拉Model3同款流水转向灯，宝马呼吸氛围灯，AI智能驾驶的“眼神交流”灯语，都少不了TPS929240-Q1的身影，这颗芯片正悄悄让每辆车变身“光影艺术家”！
