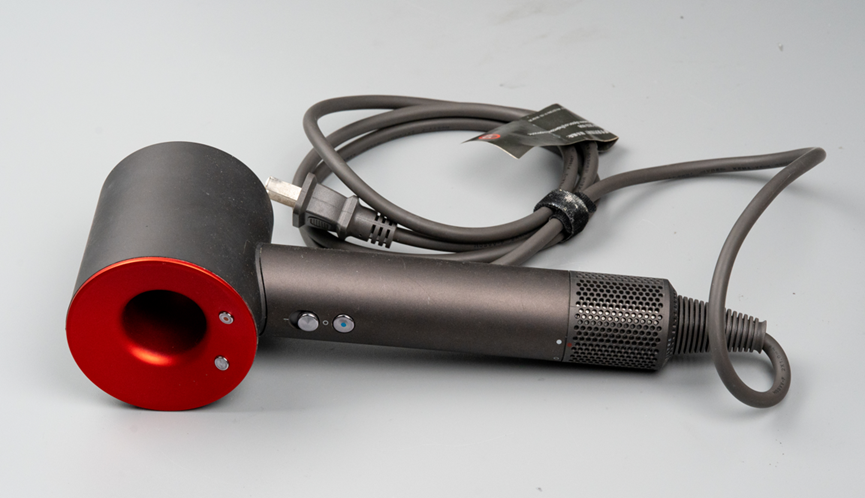

粉丝寄给我一个戴森吹风机，让我拆解维修。
这可是我人生中第一次拆解Dyson啊，有点小惊喜，毕竟几千块的吹风机，我也是很少能有机会拆啊！

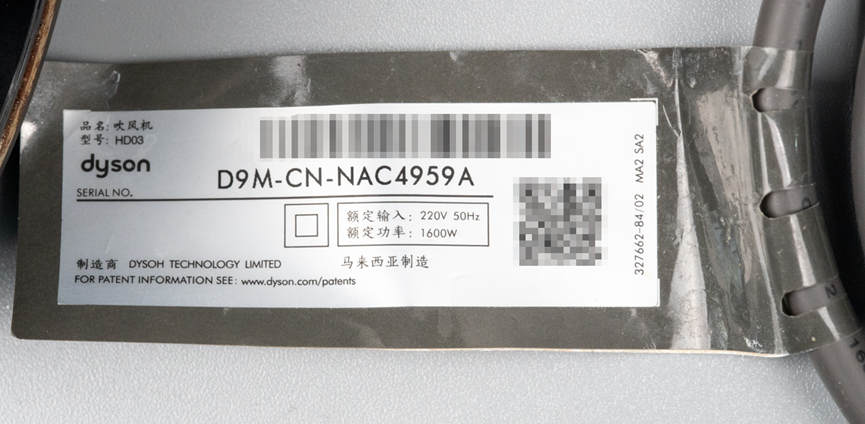

它这个线上有一个吊牌，上面写着型号是HD03，马来西亚制造。

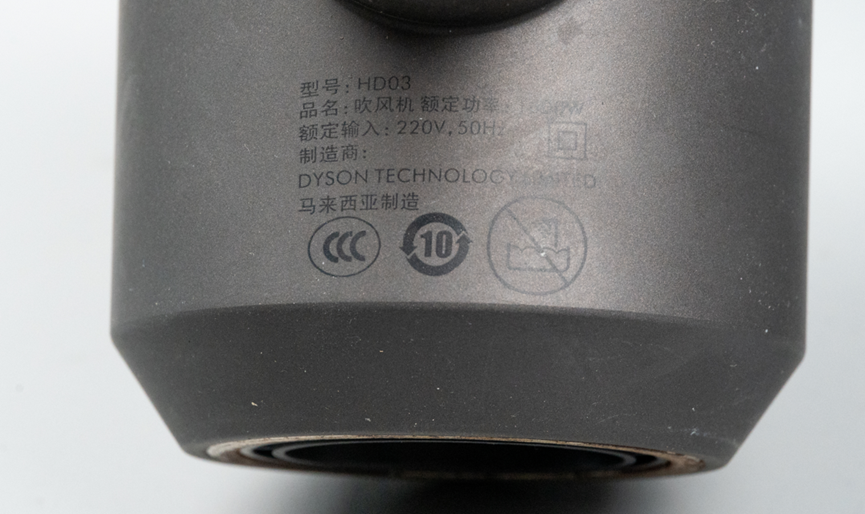

风筒下面有镭射丝印，上面也写了型号HD03以及马来西亚制造等标识。

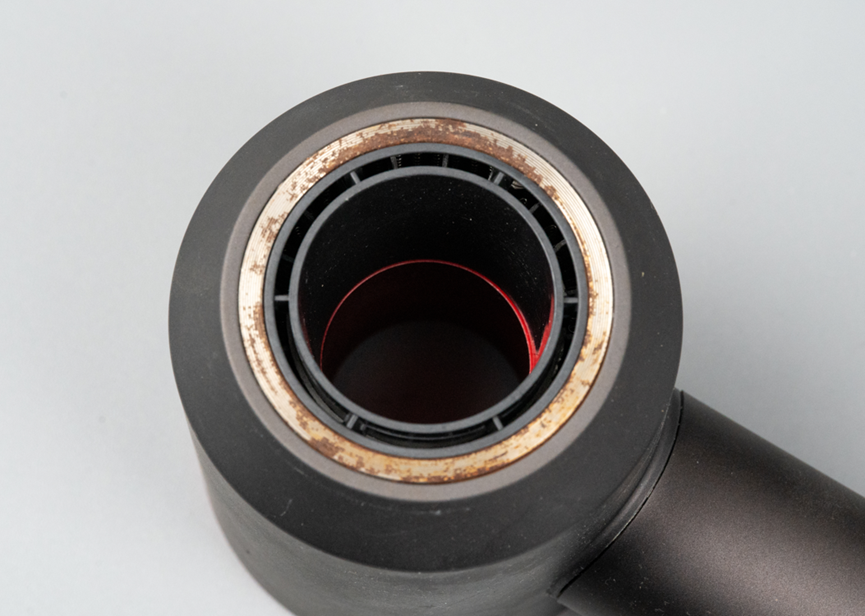

仔细观察发现这个磁吸环生锈比较严重。

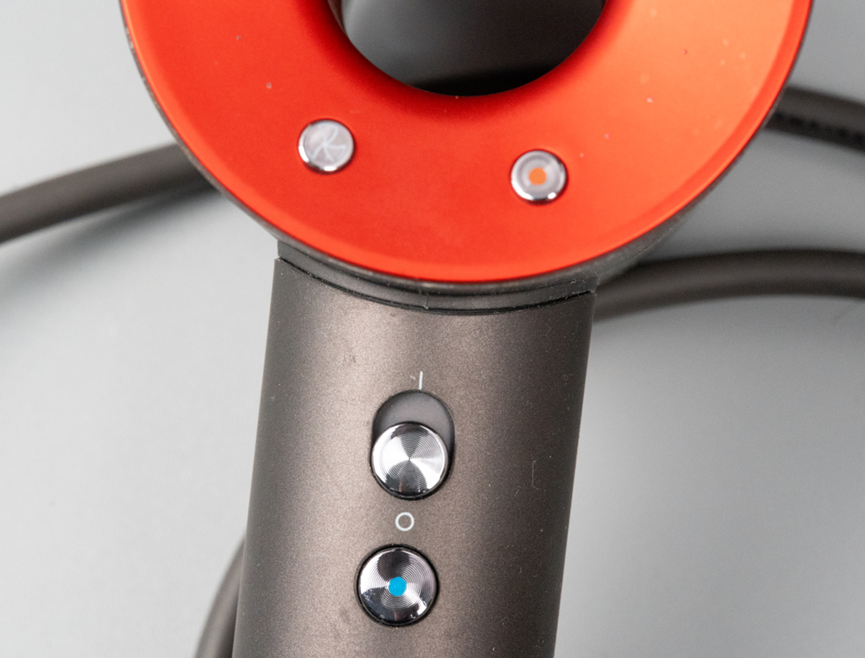

这是开关、一键冷风、风速、温度调节等按钮。

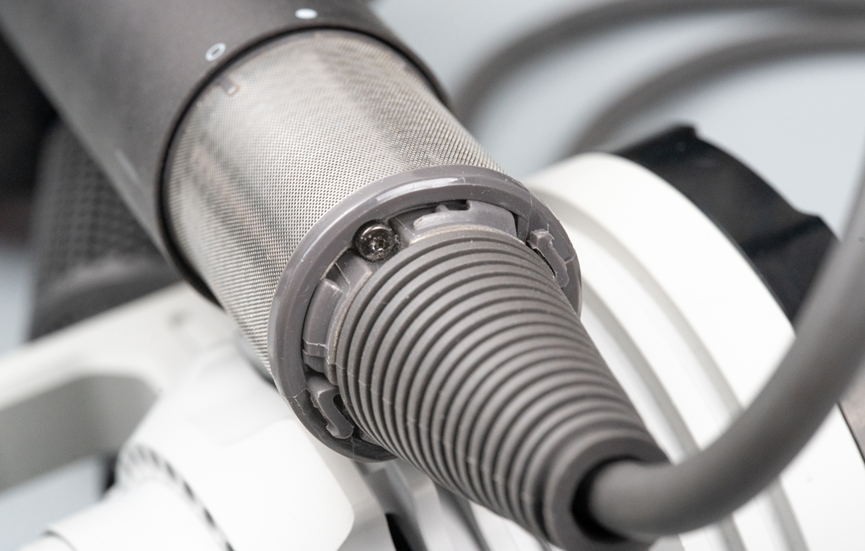

二话不说开始拆解，先去掉手柄底部最外面的塑料过滤网，这里面藏了螺丝，一个字，拆！拆掉之后里面还有一个更细的金属过滤网。

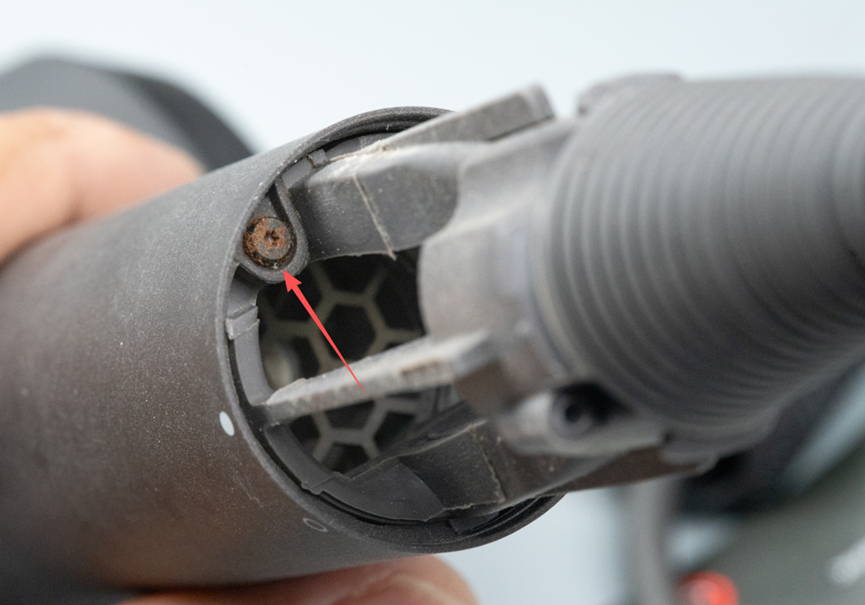

把金属过滤网也拿掉，发现里面的螺丝生锈比较严重了。

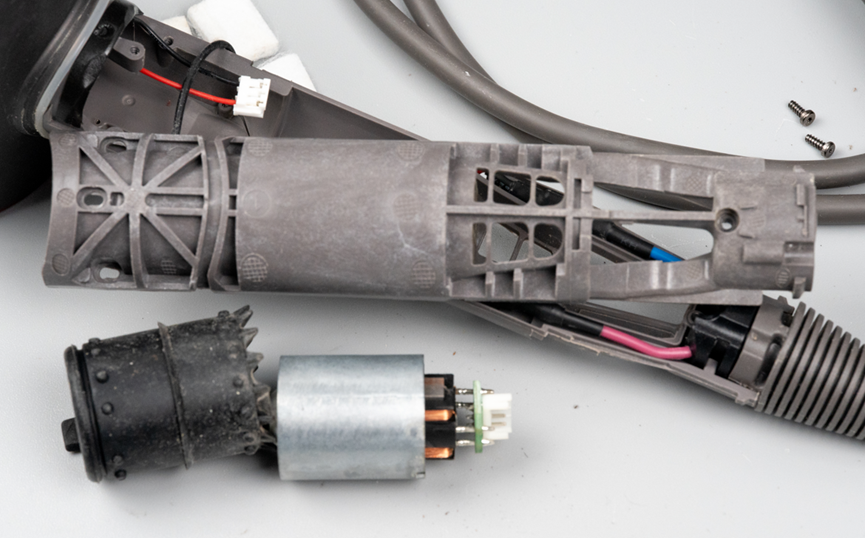

库库一顿拆，总算是把这个电机拿出来了。但是到这里我发现有一点不太正常，这个手柄内部的这个塑料件，看颜色和质感，不像是原生塑料，大概率是用回收塑料做的。
这是拆解下来的高速风机，外面套了一个硅胶套，这个硅胶套不是为了安全，而是为了减震。
接下来我们直接忽略拆解过程，看电路板。电路板总共是两个，一个是完整的圆环，另一个是半圆环，两个板子通过排针焊接，叠在一起。上面的照片是其中之一。

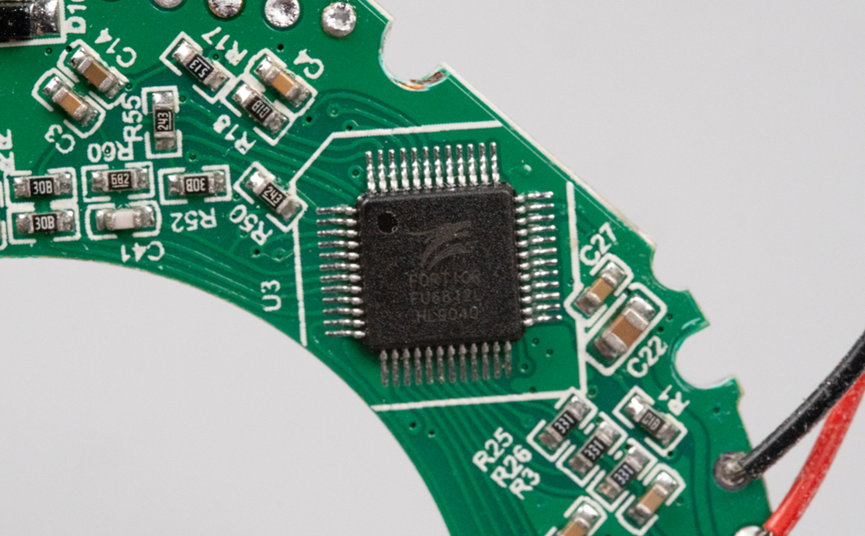

上面的主控芯片是来自Fortior Tech(峰岹)的FU6812L，这是一个内部集成了三相PMSM电机控制器的MCU。

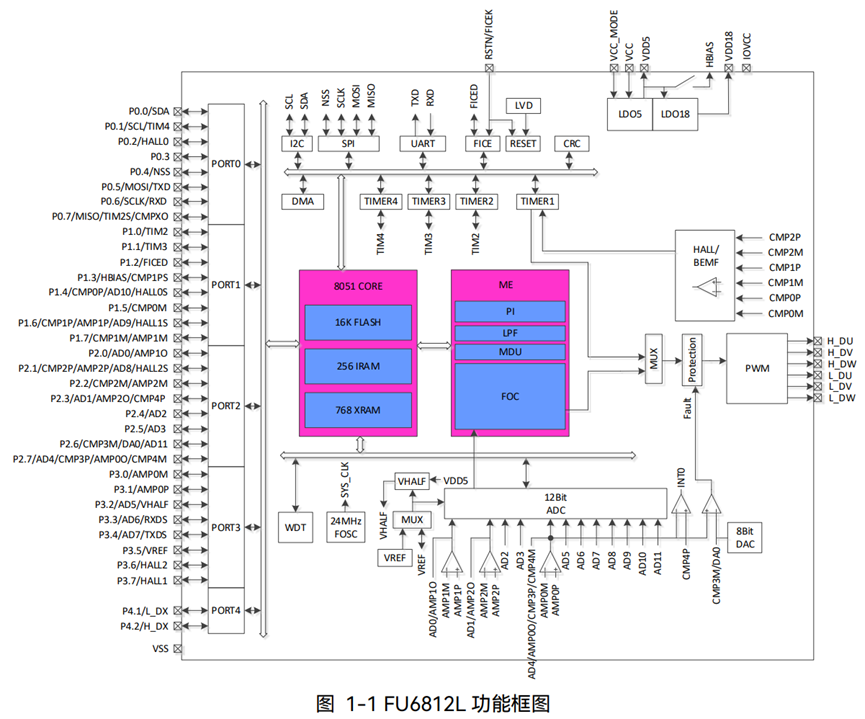

看功能框图可知，FU6812L里面的MCU是8051内核，放了一个FOC电机驱动软核，另外就是一些电机驱动相关的外设，比如PWM模块、霍尔/反向电动势检测模块、电源管理模块等等。这个芯片量大的情况下，价格估计能做到2元以下。

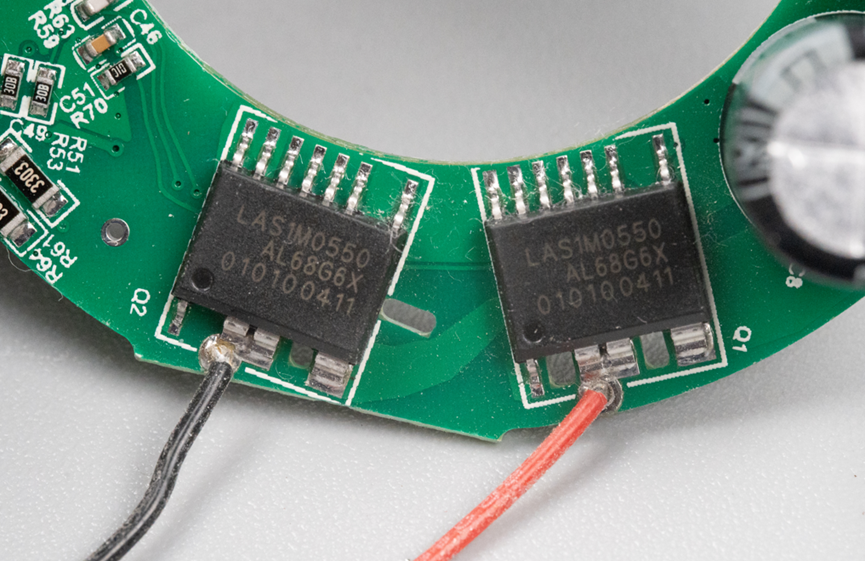

这是两个功率驱动单元，这是来自晶艺的半桥无刷电机驱动芯片。型号是LAS1M0550，这个封装形式叫做LSOP-10。我翻来覆去看，发现只有两个这样的芯片，于是我又回去看了一眼电机。
原来这个电机和板子之间只有两根线连接，和我以前拆的高速吹风机里用的三根线的无刷电机还不太一样。

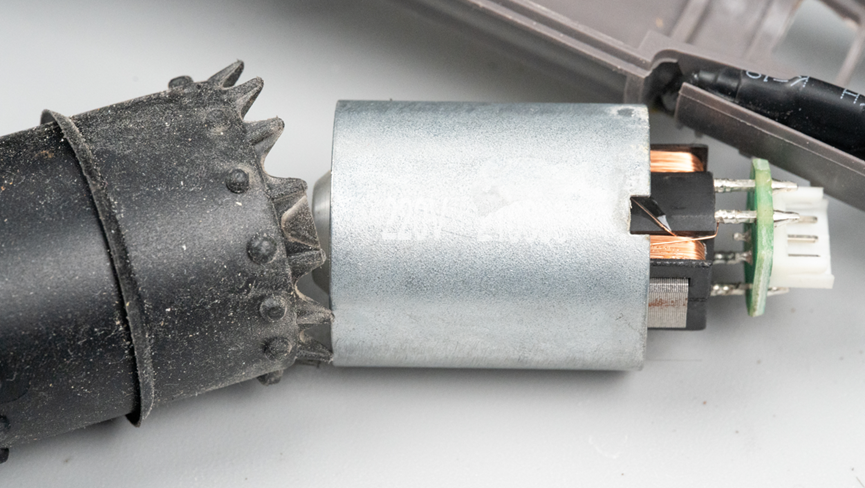

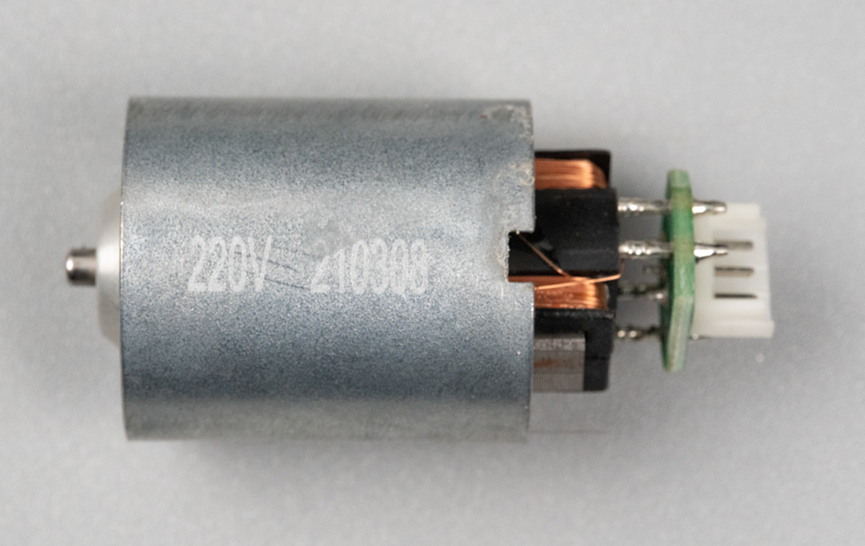

它这个电机吧，怎么说呢，电机上只能看到隐约有一个220V 210308字样的丝印，按照我之前查阅的资料，戴森用的电机上面是有二维码的，但是这个电机上并没看到。右端的板子上实际是一个3P的座子，但是线端子上只有两端有线，中间引脚是空的。从板子到线圈总共分出来了四根线。这种电机叫单相无刷电机，和我们平时见到的三相无刷电机区别挺大的。
从理论上来说，虽然三相无刷电机换相性能更好，但是驱动器来更麻烦，需要3组完整的上下桥臂，驱动器来也很麻烦，成本更高，这或许就是戴森牛逼的地方，他们用单向电机就实现了很好的性能，同时还降低了成本，增加了利润，哈哈。但是这里大家先别急，毕竟很多人可能已经看出端倪了。

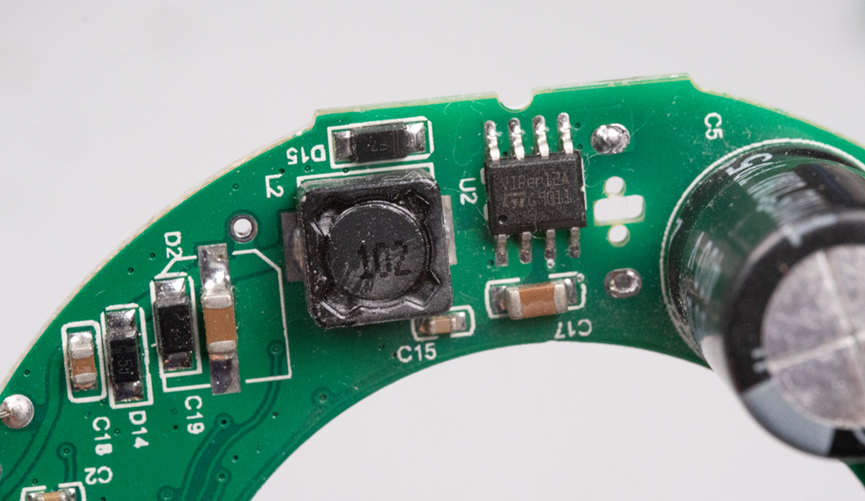

这个板子上的电源芯片倒是不错，用了一个ST的VIPER12A，这是一个非隔离的AC-DC控制器，负责把220V交流电转化为低压直流电供控制系统使用。

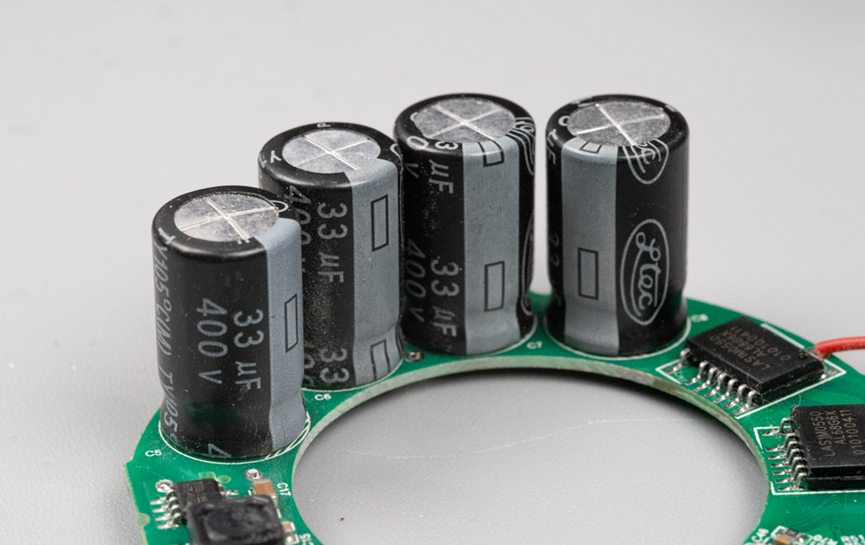

板子上一口气就给放了4个来自台湾辉诚Ltec的33uF容值 400V耐压的电解电容。
这个板子背面，是直面用户的，有两个按键，分别用来调风速和温度。另外左右各有三个LED指示灯，用来指示风速等级和温度等级。
这个板子上的丝印是JFQ_A_V4.22，并没有看到我所期待的Dyson的丝印。到这里，各位看客应该都懂了吧，我这个粉丝朋友栽了。

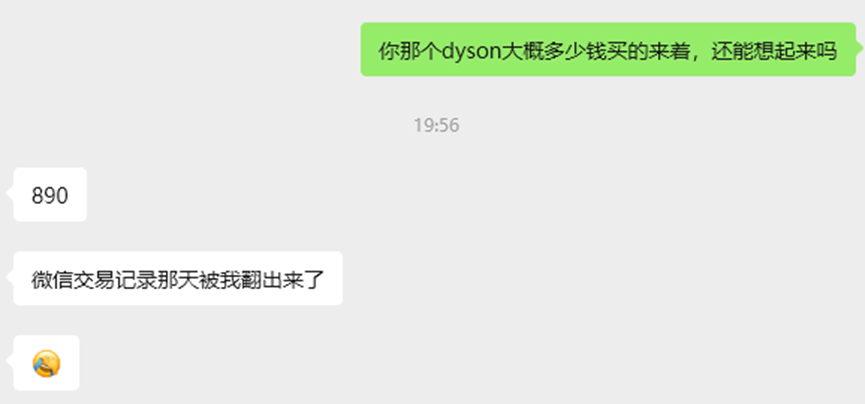

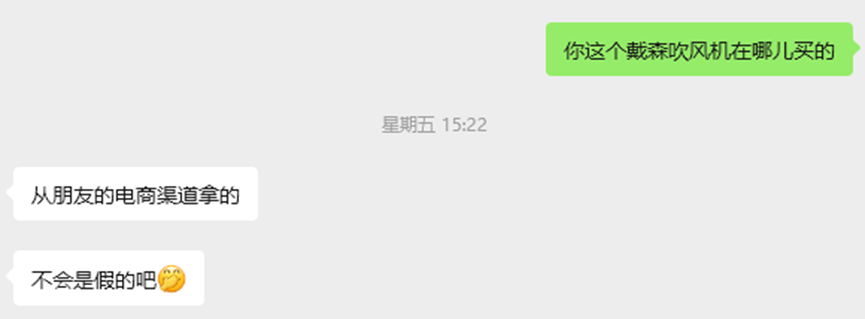

于是我去问了一下，原来他是890从朋友的电商渠道拿的。
粉丝表示很不理解，配件这么齐全，怎么会是这个结果呢🤔。我说这太正常了，华强北走一圈苹果手机都能攒出来，更何况几个注塑配件呢！最关键的点是：我觉得这粉丝的这位朋友可以不用再交往了。毕竟如果朋友是用来宰的，那我早已腰缠万贯！

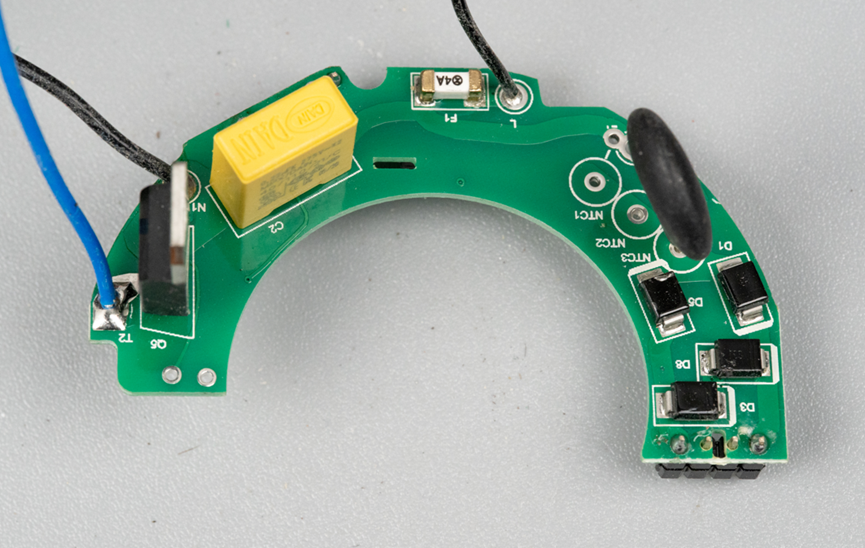

好了，继续看看另一个半环形的板子。这个板子上东西不多，一个晶闸管用来控制加热丝的通断，一个X安规电容，一个保险丝，一个NTC功率型热敏电阻，以及四个分立的整流二极管，220V的交流电经过这一套组合拳之后，变成310V的直流电，通过排针传输的前面看的那个环形板子上。

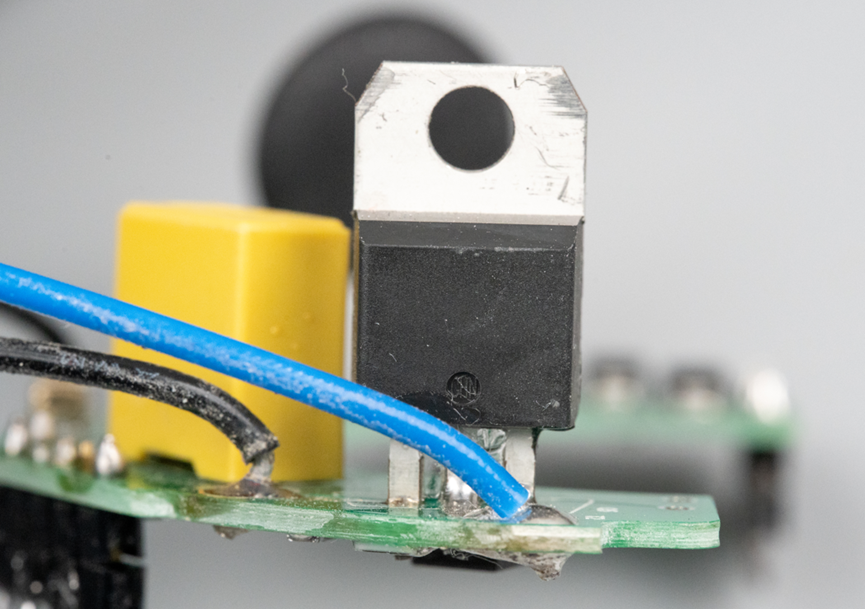

驱动加热丝的晶闸管，上面没有任何丝印，不知道出自何方。

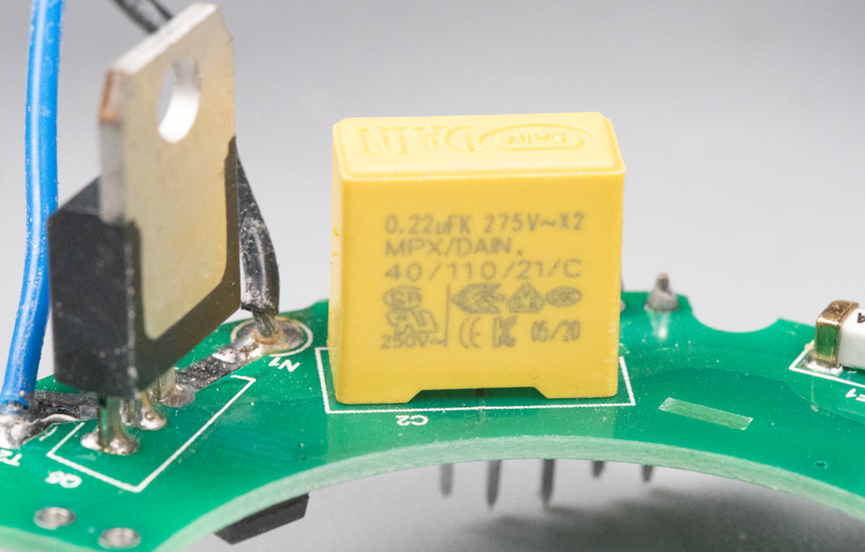

这是X2安规电容的特写，安规电容上的丝印比较模糊，看起来来自DAIN(岱恩)。

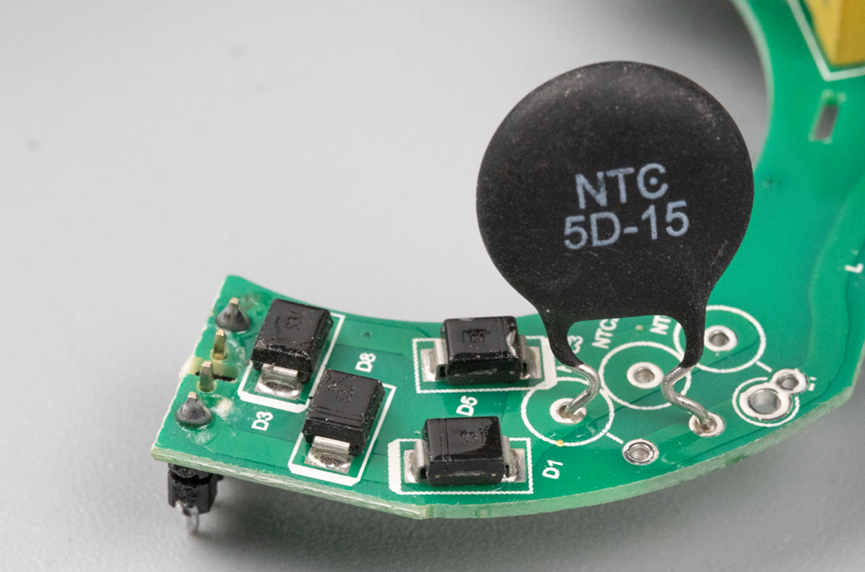

NTC热敏电阻的型号是5D-15，这个型号的最大稳态电流是6A，残余电阻0.112Ω，240V时最大允许电容值为470uF。
经过NTC之后，使用4颗SMB封装的二极管完成整流，之后通过这个4Pin排针的两边两个针脚，把整流后的310V电传输到另一个板子上，它甚至没舍得用一颗集成整流桥。

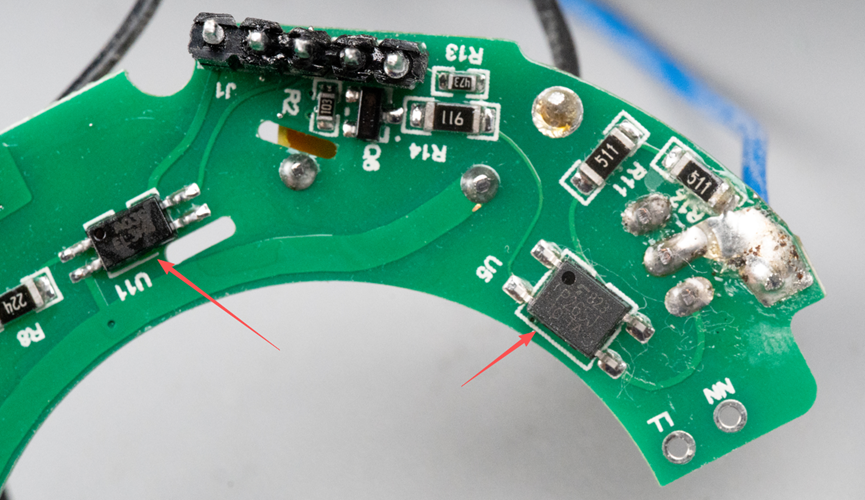

这个板子背面，使用了两个光耦，其中右边这个是用来驱动晶闸管的光耦。

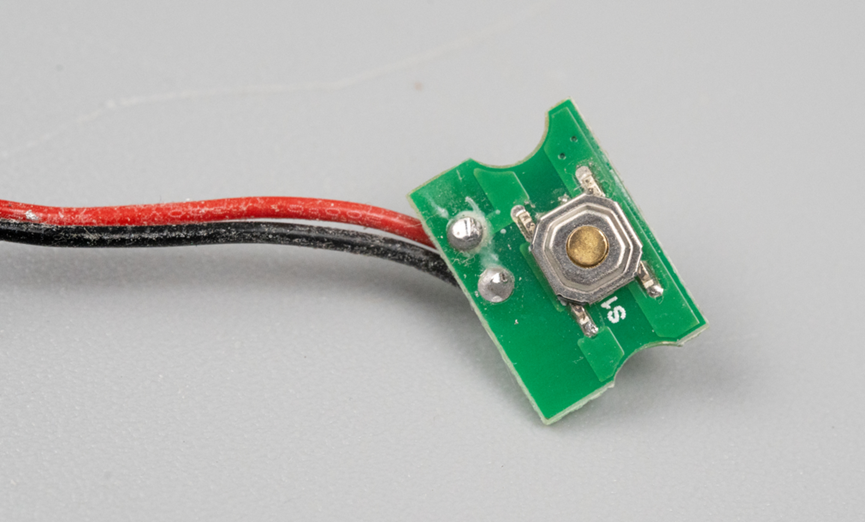

这是从手柄里拆出来的一键冷风按键板。

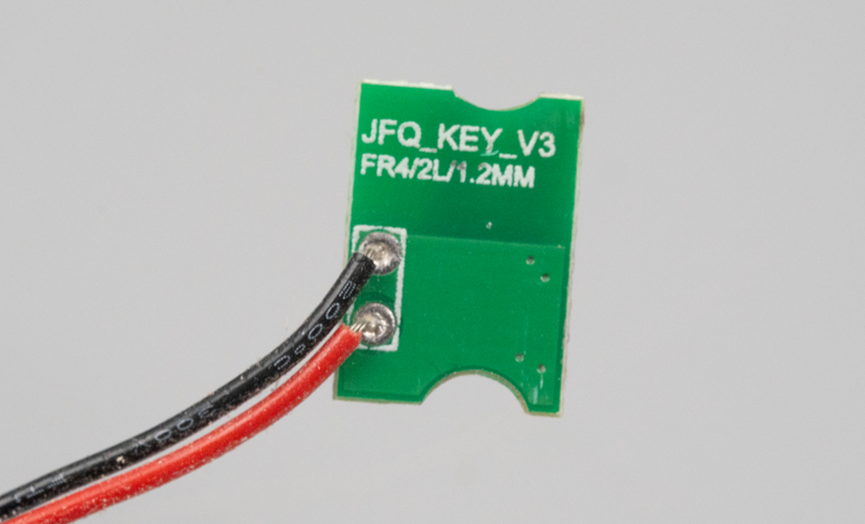

这个按键板的背部丝印上也有JFQ字样。

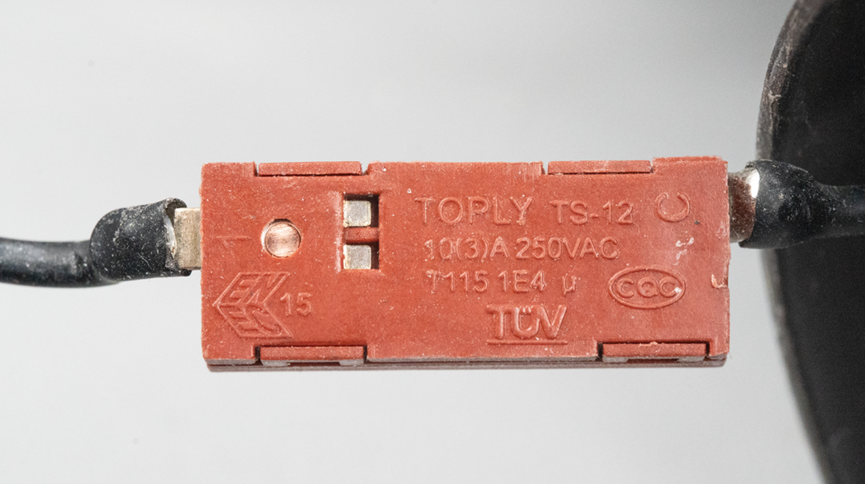

吹风机总开关，来自TOPLY的TS-12。

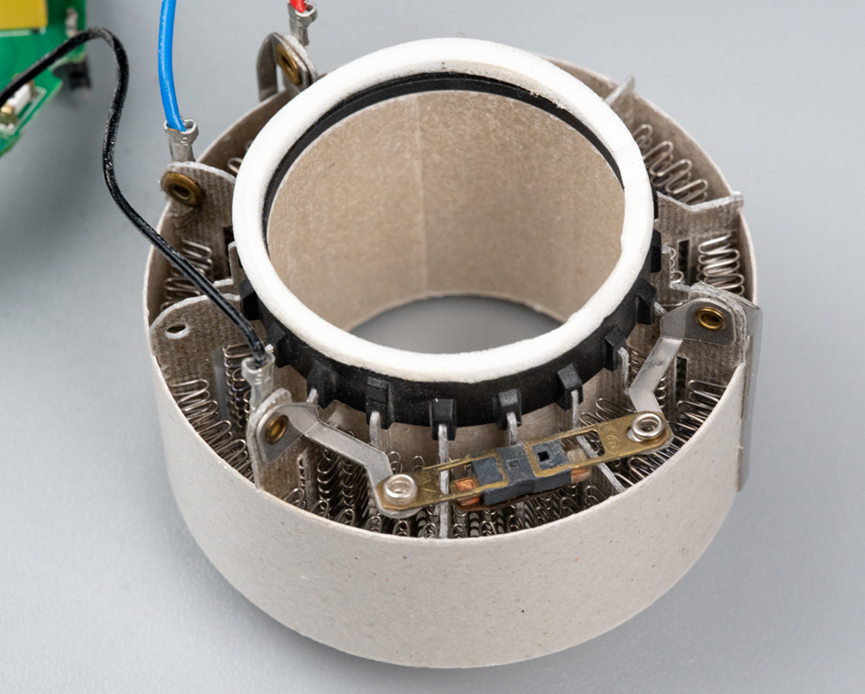

这是加热丝，上面有一个敞开型温控开关，这种开关正常状态下常闭，当检测到温度高于阈值会断开。

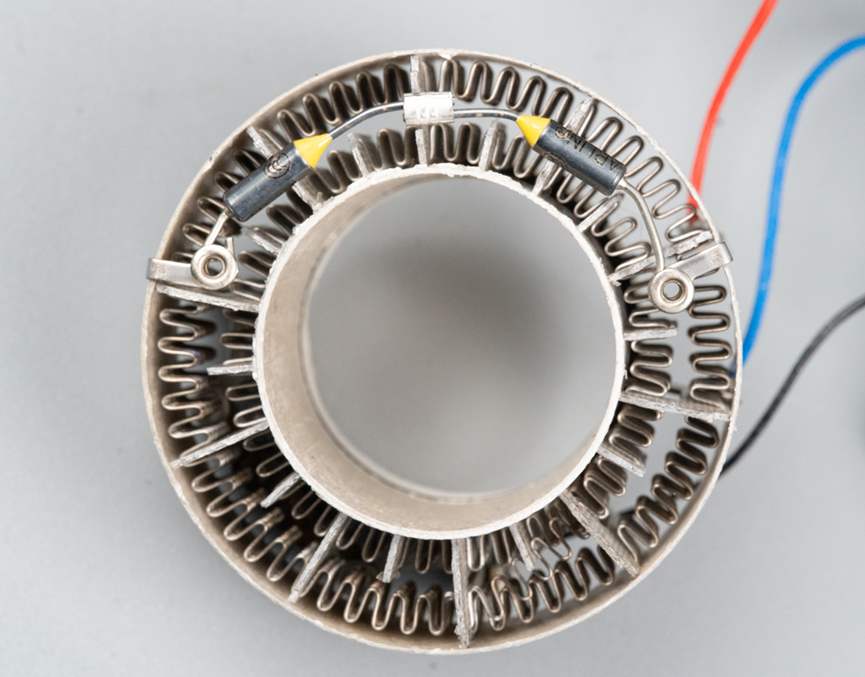

这里还有两个温度保险丝，当温度过高的时候断开整个吹风机供电。
吹风机里没有负离子发生器。
这个吹风机的拆解就到这里，我本来想说些什么，但是写了删，删了写。有些话堵在心里不说难受，但是写出来之后又感觉这些话写出来不合时宜，于是又删掉了。
格局太大的话不是咱该说的，那就说一些格局小的话：买东西尽量认准信得过的平台吧，不然你永远不知道自己花了那么多钱买了个什么玩意！
