在闲鱼上150收了一个Mac mini。买之前我问卖家，这个设备拆过吗？卖家言之凿凿说没有动过螺丝。我是买来拆解，所以希望能看到原装配件，所以就信了卖家的话，拍了回来。
外观看着不错，但是当我看到底座的时候，心里还是咯噔了一下，这个底壳的样子，大概率是被拆过的。
先看看这个机器的型号，A1347。根据这个型号可以查阅到比较多的信息，这算是比较老的一款Mac mini。

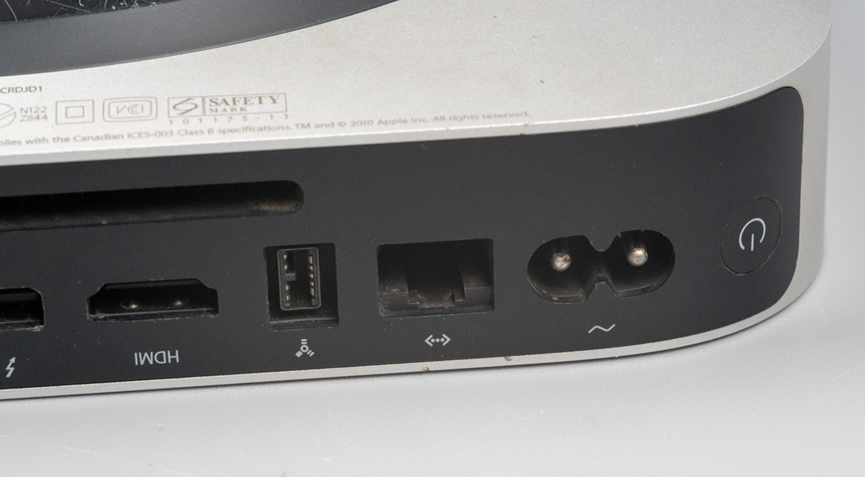

但是它的接口还蛮丰富。所有的接口都集中在一个侧面，四个角圆弧设计，尤其是这个按键和电源输入口，也是在圆弧面上的，苹果的产品一直是设计优先。
这个产品设计之处，底壳就是非常用以拆卸的，从边上的标识看，稍微旋转一下就可以打开。而旋转的着力点，就是这两个圆形的盲孔。
拆开第一眼我就知道这里面的内存条被动过了，这个绿色条在苹果的产品里过于扎眼。不过想想也是，本来就是一款后盖易拆卸的产品，就不能抱有太高希望。这年头里，人总是要善于开导自己的。
盖子上有三个胶囊形的凹槽。

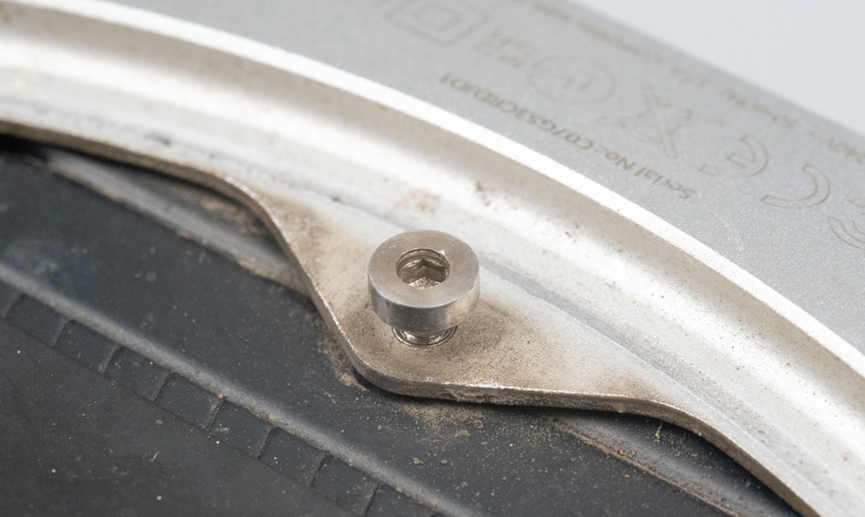

配合三个这种螺丝实现锁住底壳的功能。
其中两个螺丝也起到了固定这个栅格的作用，栅格上还带了一个天线。
看内存条可能不是原装的，于是在闲鱼上问卖家这机器是不是被拆过，里面配件被换了，卖家这时候的回复立马换了个方式——“不知道，反正不是我拆的”。
很离谱的是这个硬盘排查都没有插在座子上。
拆出来的硬盘是一个2.5寸东芝机械硬盘，容量500GB，左下角有一个苹果的Logo。
硬盘转接排线。
苹果终于舍得给硬盘座子打胶了，这可比以前拆解的路由器好多了，座子特容易掰了！
把里面一些东西配件拆掉之后，就可以把整个电路板从接口这一侧抽出。
这便是整个Mac mini的主板。
无线模块。
连接无线模块到主板的FPC软排线。

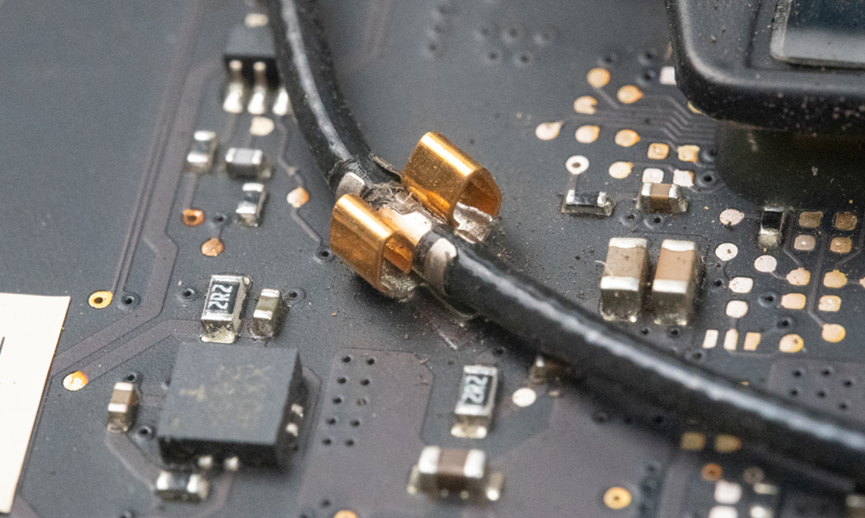

天线在主板上是通过一个金属卡扣固定的，天线在卡扣处做了屏蔽壳接地的处理。
热沉、导热管以及散热片。
这应该就是CPU和GPU了。
板子上实现了很巧妙的灰电油平衡，这个我完全不敢动，否则打破了灰电油平衡，这个机器绝无点亮的可能。
主板背面。还有两个关键器件加了散热片。
散热器下面的芯片。
苹果的产品，对外的连接器一直是与众不同的，做工看起来非常结实可靠，而且都是由金属外壳完全包裹的。
部分电源电路特写。
电路板接口这一边的黑色塑料挡板是通过螺丝固定在连接器上的。
拆掉螺丝可以把挡板拿掉。
挡板内壁有金属屏蔽壳。
在电路板前面两角，也就是挡板两端里面藏了两个天线。
两个天线形状不同，但是都因为安装在两端的圆角处，所以是一个曲面结构。
拆掉挡板之后看看连接器的细节。
四个USB口是通过两个USB2513B实现的。灰电平衡在这里得到了具象化的表现。
这是内存卡插槽的DIMM座。
电路板上部分布线细节。
所以这个Mac mini的电源呢？原来它还在这个铝合金壳体里。
抽出来之后电源模组是这样的，右边是交流市电输入，左边的排线是直流输出。
看背面的铭牌，这是台达做的电源，输出电压12V，电流7.1A。
这个外壳用的是那种超薄的塑料外壳，应该是用薄塑料板热压成型的。

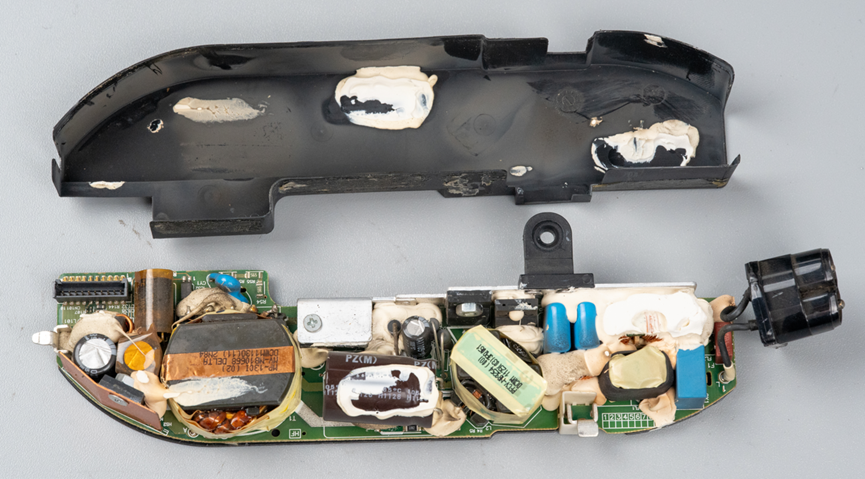

拆开之后看电源，发现做工很一般。这个一般主要是和之前拆解的苹果路由器里的电源板对比。
总的来说，这个电源完全没有果味。
但是它应该比大多数家电和数码产品里的单面电源板能好一点。
输入电解电容的耐压是420uF，容值68uF。

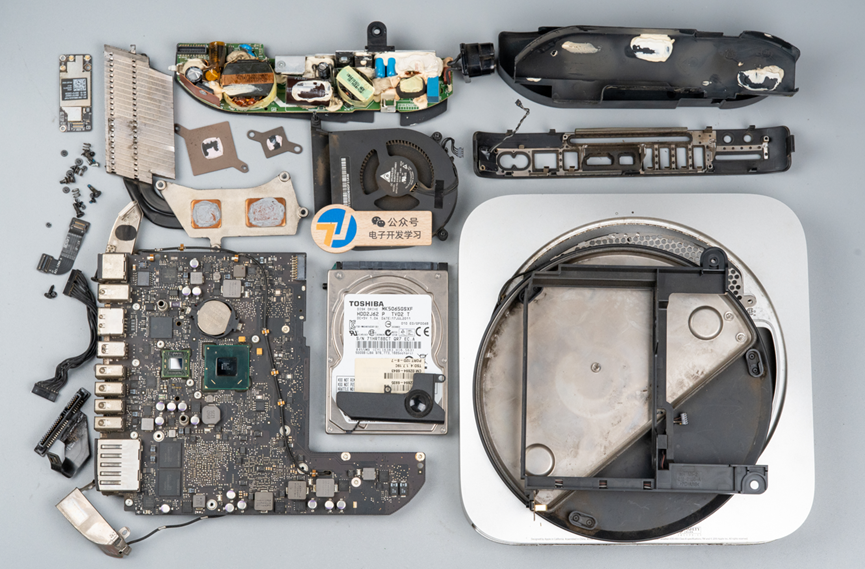

这就是这个Mac mini的全家福，其实拿到这个东西之后，我就有点小失望，意兴阑珊，写的也比较随意，很多东西没认真看，如果那里写的不对，还是欢迎大佬斧正。
最近想着采购一台Mac mini 4，用来剪辑视频，但是拿到手的第一时刻肯定要拆了玩玩，但是一直没抢到国补，等抢到了一定在第一时刻拆解分享给大家。新产品还是有很大的分析学习价值的。
