你是否好奇过Mac电脑的MagSafe连接器内部构造？指示灯的颜色由谁控制？电脑又是如何识别充电器型号的？今天我们就拆开这个苹果2006年推出的经典配件，揭秘它背后的电路奥秘。
一、MagSafe连接器的核心优势
MagSafe之所以成为苹果用户公认的“黑科技”，核心在于三个贴心设计：
磁吸式连接：轻轻一靠就能吸附到位，意外拉扯时会自动断开，避免电脑被拖拽摔落；
双向盲插：接口引脚对称排列，不用纠结正反面，插拔更省心；
状态可视化：内置LED灯通过颜色变化（红/橙、绿、黄）直观显示充电状态。

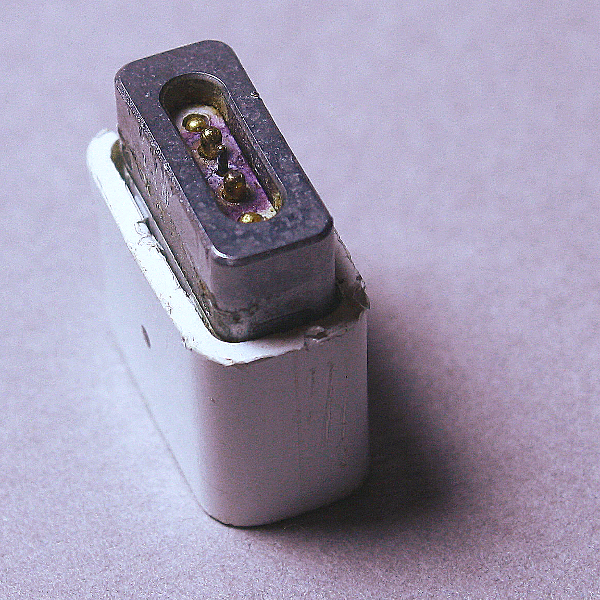

而升级版的MagSafe2则进一步瘦身，引脚布局延续了对称设计，其中两个接地引脚比其他引脚稍长，插入时会优先接触——这和USB接口的设计逻辑一致，能有效保护电路。
二、拆解过程：从外壳到核心电路
我手上有一根因故障烧毁电源引脚的旧款MagSafe线缆，正好借此机会拆解探究。
1、层层拆解：外壳与防护结构
拆开外部塑料壳后，内部是一块柔软的蜡状塑料（推测为聚乙烯材质），它的作用有两个：一是扩散LED灯光，让指示灯亮度更均匀；二是保护下方的电路板。

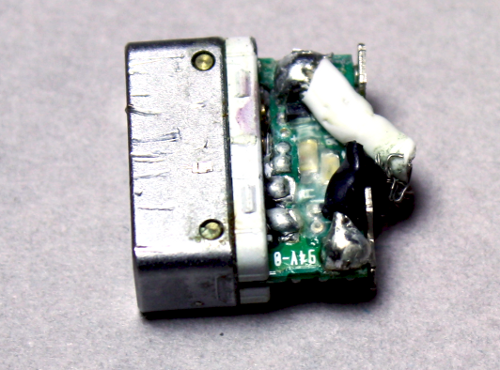

切开这块塑料后，就能看到带有透明薄涂层防护的电路板，充电器的线缆直接焊接在电路板背面。令人意外的是，充电器本体仅通过电源线和接地线两根导线与连接器相连，适配器检测引脚（也称充电控制引脚）并不会与充电器本身进行数据通信。
2、核心部件：引脚、磁铁与芯片

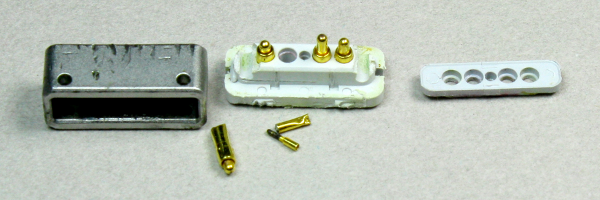

弹簧针：负责与Mac进行物理连接，由塑料件固定位置；
金属块：本身没有磁性，但会被Mac接口内的强磁铁吸附，这是磁吸功能的关键；
电路板：尺寸小巧，中间装有两对LED灯（橙/红色和绿色），另一侧还有一颗微型芯片——DS2413单总线双通道可寻址开关芯片。
这颗DS2413芯片是整个连接器的“大脑”，承担两大核心功能：
（1）控制状态指示灯的亮灭（双通道开关的核心作用）；
（2）向Mac提供充电器规格（如功率）和序列号等ID信息。
它采用单总线（1-Wire）协议，这是一种通过单根导线（加接地线）连接低速设备的巧妙设计，正好适配连接器通过单一适配器检测引脚与Mac通信的需求。
三、充电器ID码：藏在64位数据里的秘密
在Mac上，我们可以通过“关于本机→更多信息→系统报告→电源”查看充电器信息，但其中的ID、版本号、系列号等字段往往让人困惑。其实这些数据都来自DS2413芯片的64位唯一ID——这是芯片出厂时通过激光单独编程写入的。
1、64位ID的结构解析
根据单总线标准，64位ID由三部分组成：
8位系列码：标识单总线设备类型；
48位唯一序列号：其中前12位是厂商ID，接下来12位是厂商指定数据，最后24位是实际序列号；
8位非加密CRC校验和：验证ID号码的正确性。
苹果作为厂商，对ID进行了定制化设计：
厂商ID为100（对应十六进制0x0100）；
厂商指定数据中包含充电器功率和版本号（例如十六进制3C对应十进制60，代表60W充电器）；
系列码BA就是DS2413芯片的单总线系列码。
2、特殊情况：MagSafe2的ID变化
MagSafe2的ID规则有所调整，显得更特殊：
不同功率充电器采用不同厂商ID：45W对应7A1，60W对应921，85W对应AA1；
部分新款充电器的系列码改为85，这个数字与功率无关，更像是随机分配的标识；
85W充电器的ID中，功率字段仍显示为60（十六进制3C），但Mac系统会正确识别为85W；
新款充电器的系统报告中不再显示版本号。
四、实操：用Arduino读取ID并控制指示灯
借助Arduino开发板、一个2K上拉电阻，再配合Arduino的单总线库和简单程序，就能轻松读取MagSafe连接器的64位ID。
1、简易电路搭建

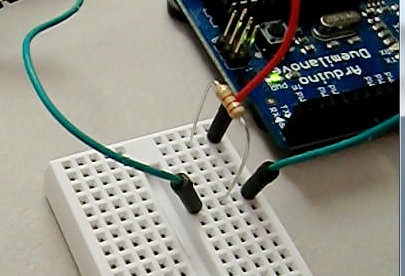

电路设计非常简单：仅需一个2K上拉电阻，将接地线连接到MagSafe的外部接地引脚，数据线连接到中间的适配器检测引脚，Arduino就能立即读取并显示64位ID。
值得注意的是，充电器无需插入电源——单总线协议的一大特点是设备能通过数据线寄生供电，无需额外电源。
2、升级方案：LCD屏显示ID详情

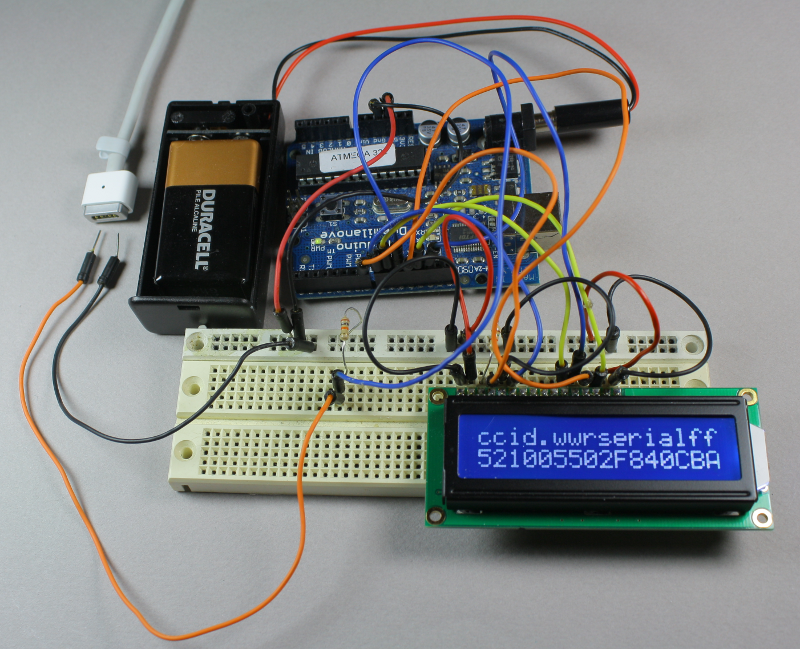

如果想更直观地查看ID各字段含义，可添加LCD显示屏。通过简单编程，屏幕顶部会显示字段说明（cc=CRC校验、id=厂商ID、ww=功率、r=版本、serial=序列号、ff=系列码），底部则显示对应数值（例如十六进制55对应十进制85，即85W充电器）。
3、控制指示灯颜色
Mac通过适配器检测引脚向DS2413芯片发送指令，控制两对LED灯的亮灭：
仅橙/红灯亮：充电中；
仅绿灯亮：充电完成；
两灯同时亮：黄色（部分特殊状态）；
两灯均灭：未连接或故障。
同样借助Arduino，我们可以模拟这一过程，通过单总线协议发送指令，自由切换指示灯的三种颜色和熄灭状态。
五、充电启动流程：为什么插入后要等1秒才亮灯？
当MagSafe连接器插入Mac时，会经历一套复杂的安全启动流程，这也是为什么指示灯不会立即亮起：
1、充电器先在电源引脚输出极低电流（约100微安）的6V信号（MagSafe2为3V）；
2、Mac检测到连接后，接入39.41KΩ的电阻负载，将输入电压拉低至约1.7V；
3、充电器确认电压处于正常范围（短路或过载会阻止启动），等待整整1秒后，切换到全电压输出（根据型号和功率，电压在14.85-20V之间）——充电器内部的16位微处理器会全程控制这一过程；
4、Mac检测到全电压后，通过单总线协议读取充电器ID；
5、确认ID合法后，Mac将电源输入切换到内部电源转换电路，同时通过单总线指令点亮对应状态的LED灯。
这套流程带来了额外的安全性：初始低电流设计降低了插拔时短路的风险，1秒延迟确保连接器完全吸附牢固后再输出全功率。不过即便如此，我手上烧毁的连接器也证明，这些安全机制并非万无一失。
六、重要警告：请勿在家尝试！
再次强调：不建议读者复刻任何上述实验！85W的功率足以造成严重损坏——烧毁Mac的DC输入板、导致元件起火、熔断保险丝或汽化电路板走线，这些都是我亲身经历过的风险。
即使是在充电器未通电的情况下探测引脚读取ID，也存在损坏设备的可能。若因操作不当导致充电器、电脑或Arduino损坏，需自行承担责任。
七、结语
看似简单的MagSafe连接器，实则是充电器与Mac之间精密协作的“桥梁”。中间的适配器检测引脚连接着一颗小小的芯片，既实现了身份识别，又控制着状态显示，背后还依托单总线协议和复杂的启动流程保障安全。
虽然这些拆解和实操可能没有直接的实用价值，但深入了解日常设备的内部原理，或许能让我们对电子工程师的设计智慧多一份敬畏。
本文由电路啊翻译和整理自Ken Shirriff的博客原文《Teardown and exploration of Apple's Magsafe connector》。
