今天要拆解的是这个中兴随身Wi-Fi。

这个随身Wi-Fi还可以正常开机。正面黑色的条下面是一溜指示灯。底部有两个按键，其中大的是开关机按键。

侧面是一个Micro-USB接口。

这是随身Wi-Fi的背面，底部有一个小三角形标识，看了就知道这个后盖一推就开。

可拆卸的后盖打开之后，看到电池很不错。

锂离子电池的安装方式像15年前的手机电池安装方式，其容量2300mAh。这个电池的生产日期是2013年12月26日，到今天刚好整整12年了，但完全没有鼓包的痕迹。

一端有电池的充放电触点。这电池是真不错啊，整整12年了，还是如此坚挺。

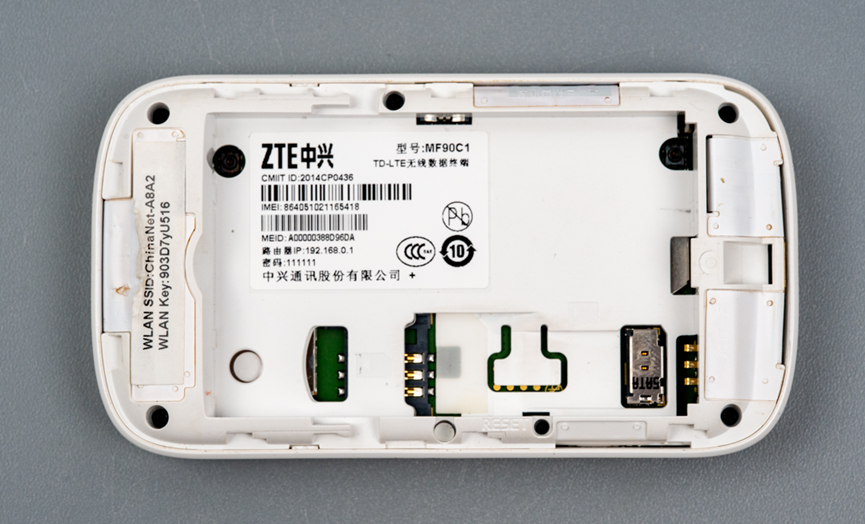

去掉电池之后，这个看起来确实也像那个年代的手机的感觉。有SIM卡插槽和SD卡插槽。

拆掉螺丝就可以去掉底壳和中框了。

这个板子设计的不错，因为产品外壳是塑料的，所以电路板上所有的电路基本都是被屏蔽壳包裹起来的，这样可以很好的解决EMC问题。

电路板背面也是同样的操作，除了两个按键在外面，其他电路都被白洋铜屏蔽壳罩着。板子两端和侧面的天线处做了净空，没有铺铜皮。

这个SD卡的安装座，现在用的也很多。我找了个SD卡装上去很舒服，但是它这个座子比较高，本身是为了安装上中框之后，从电池仓就可以完成插卡操作。

电池触点高度更高，这样可以保证装上中框之后，电池安装进去刚好能良好接触。

屏蔽壳是可拆卸的，这很好，不用动风枪就拆掉了屏蔽壳的顶盖。看得出这个板子层数不少，即便是屏蔽壳里面，也是把所有信号走到了板子内电层，顶层和底层除了扇出之外，走线比较少。

射频部分电路，由于这是十几年前的电路，使用的IC放在现在已经完全没有借鉴价值了。所以也不详细说明IC的型号了，这里只欣赏电路板。

十几年过去了，天线弹片依然金灿灿的。

但是不知道旁边的IPEX天线连接器是原本就是这个颜色，还是严重氧化了。

PMIC电源管理电路，看着挺漂亮的。貌似从芯片到电感的SW信号走线也被放到内电层了，板子上连铜皮都没看到，这个做的不错，因为SW对其他的电路来说是最大的干扰源，如果放内电层，周围包地，平且下一层也是一个完整的铜皮，是不是就相当于铜墙铁壁了，让SW高频逸散的电磁干扰无处遁形。

这一块电路做的还是值得讨论的。

板子上的电源管理电路还真不少。

这应该是SoC，但是刚好被屏蔽壳挡住了关键的型号丝印。

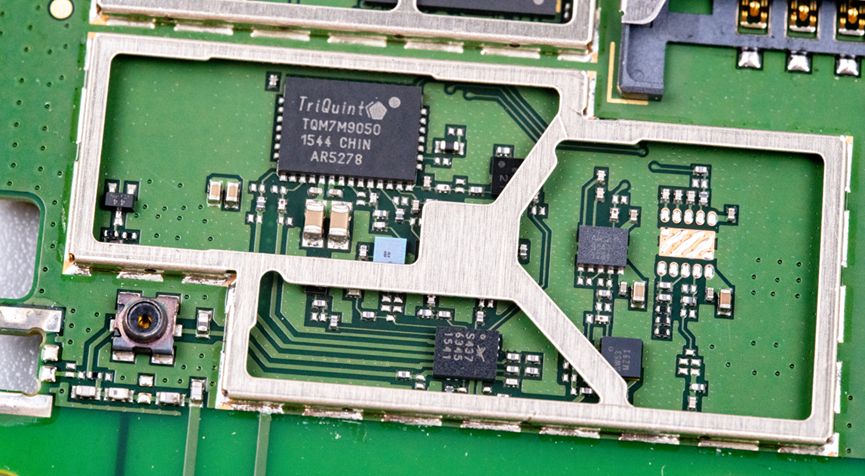

射频部分电路，这可能是板子上在顶层走线最多的地方了。

天线弹片依然是金灿灿。

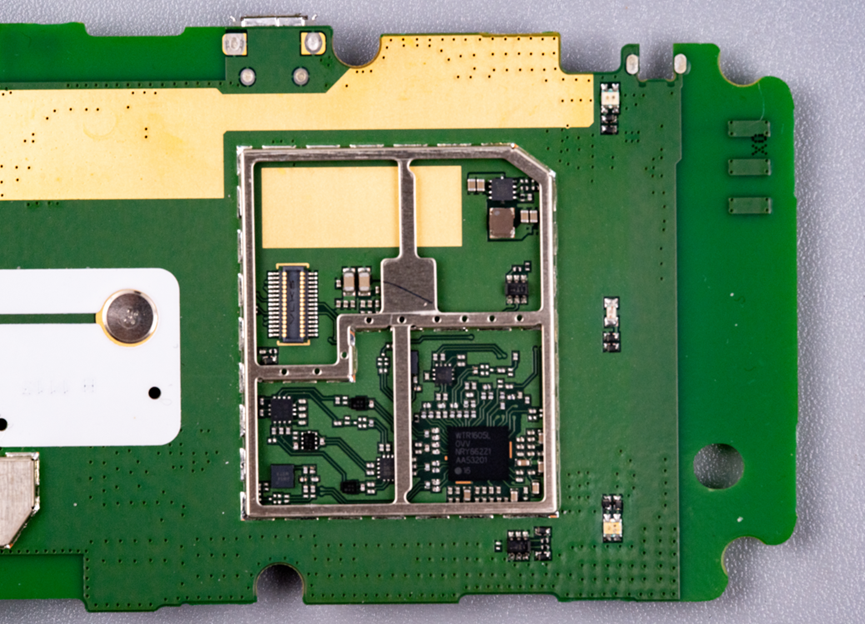

电路板背面的屏蔽壳拆开以后，有一个BTB连接器，看来这个型号可能也有高配带屏幕的产品。

背面屏蔽壳下面的芯片和电路。

以上就是这个中兴12年前的随身Wi-Fi，今天是它的12岁生日，也是它生命中的最后一天，它在这最后一天发挥了它最大的价值，定格在了我的公众号文章中。
