如何设计新一代汽车电子电气架构的配电系统?

芝能智芯 2026-04-13 07:53
芝能智芯出品



汽车电子电气架构(E/E Architecture)有两个发展的逻辑,一个是通信,一个是供电。



最初的设计是在“如何把电送到负载”,随着汽车电子化越来越高,如何用电子和软件来定义整车能力。



这背后最大的变化是电力分配系统本身,正在从一个被动的配角,演变成软件定义汽车(SDV)时代的核心控制节点。



未来汽车的效率与性能优化,从电驱系统或者芯片算力的问题,需要考虑汽车里面的低压和高压系统,如何被生成、分配、调度、感知和重新分配。



如何设计新一代汽车电子电气架构的配电系统?图2



这一轮汽车电子变化的起点,来自几个叠加的“不可逆趋势”:电动化、智能化、以及软件复杂度的指数级上升。



当整车从传统ECU分布式架构,逐步走向“中央计算+区域控制(Zonal)”架构时,原本隐藏在车身各处的电源分配逻辑,被迫集中、重构,并最终成为一个新的系统层——Power Distribution System(PDS)



过去的保险丝盒只是一个静态的保护装置,而今天的PDU(Power Distribution Unit),已经开始承担负载控制、故障诊断、通信管理甚至安全决策的职责,这种角色变化和域控制器向中央计算平台演进是同一个方向。



如何设计新一代汽车电子电气架构的配电系统?图3



如果从结构上看,最直观的变化是“去中心化”,电源分配是高度集中的:12V电池出来,通过主保险丝盒,再通过线束分发到各个ECU。



而在Zonal架构中,二级电源分配(SPD)正在被逐步“下沉”到Zone Control Unit(ZCU)内部,这意味着每一个区域节点,不仅负责信号处理,还直接控制本区域的电力流动。



这种变化带来的直接收益,是线束长度和复杂度的大幅下降。



线束是整车中成本最高、重量最大、同时最难优化的部分之一。当电源和计算一起被区域化之后,整车从“线束驱动”转向“节点驱动”,这是E/E架构质变的关键。



如何设计新一代汽车电子电气架构的配电系统?图4



但真正推动这一变化的是功率需求的爆发。



以当前主流配置来看,传统12V系统大约只能支撑3~4kW的总功率,而随着线控转向(Steer-by-Wire)、线控制动(Brake-by-Wire)、主动悬架、后轮转向以及中央计算平台的引入,未来整车低压侧的功率需求会迅速提升到9~12kW。



这已经逼近甚至超过12V系统的物理极限,因此48V系统的引入,几乎成为必然。



但问题在于,一旦在12V和高压系统之外再引入一个48V域,整个电源分配的复杂度会指数级上升:三种电压域之间的耦合、DC/DC转换路径、不同负载的供电策略,都将变得异常复杂。

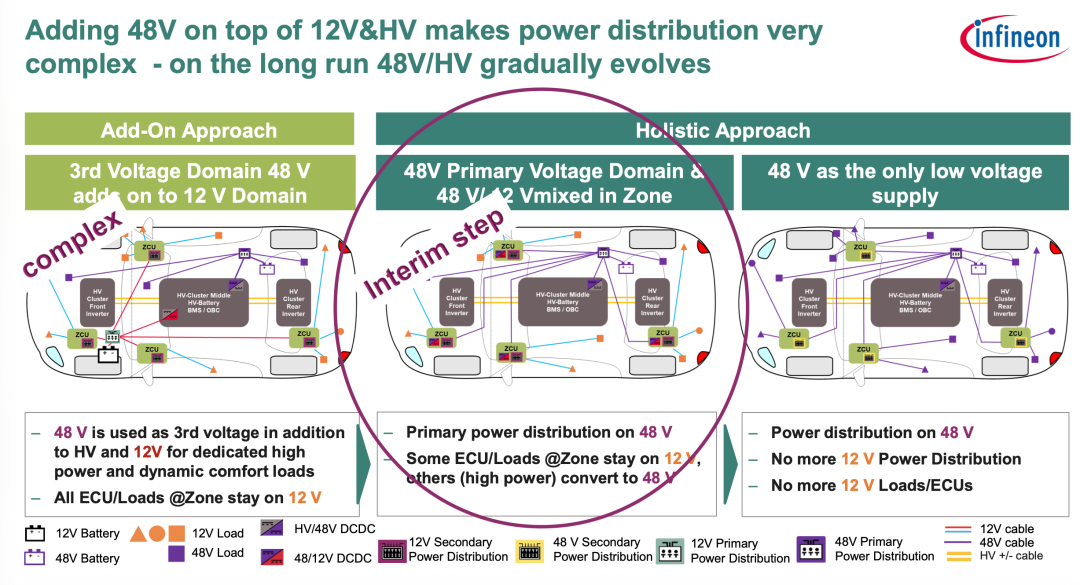

如何设计新一代汽车电子电气架构的配电系统?图5



汽车行业内部其实在分化成两条路径:



 一种是“叠加式”,即在现有12V系统上增加48V作为补充,主要服务高功率负载;



 另一种则是“重构式”,即逐步以48V取代12V,在未来实现低压侧完全48V化。



从长期来看,后者更具吸引力,可以从根本上简化系统架构——减少DC/DC层级、降低线损、统一设计标准。



但在过渡阶段,如何在多电压域共存的情况下实现高效分配,成为PDU设计的核心挑战。



如何设计新一代汽车电子电气架构的配电系统?图6



在这个过程中,半导体的角色发生了根本变化。传统PDU依赖机械继电器和熔断器完成保护与开关功能,而在新一代架构中,这些器件正在被高边开关(High-Side Switch)、智能功率MOSFET以及eFuse所替代。



如何设计新一代汽车电子电气架构的配电系统?图7



eFuse的出现是一个标志性事件,把“保护”从一次性物理行为(熔断)转变为可编程的电子行为。



eFuse可以在微秒级别响应过流、过温、短路等故障,还可以根据策略进行自动重试、限流甚至动态降额,这使得电源分配系统第一次具备了“策略执行能力”。



如何设计新一代汽车电子电气架构的配电系统?图8



eFuse和智能开关天然具备测量能力,可以实时采集电流、电压、温度等信息,并通过CAN或以太网上传。



PDU变成了一个“感知节点”。当这些数据被进一步上传到云端,就可以实现预测性维护,例如提前识别线束老化、连接器接触不良、负载异常等问题。



这种从“被动保护”到“主动感知”的转变,是软件定义汽车的一个重要基础,只有当电力系统可观测、可控制,整车的软件系统才能真正对其进行调度。



如何设计新一代汽车电子电气架构的配电系统?图9



从安全角度来看,这种演进同样意义重大。



在传统架构中,一旦某一路电源发生故障,往往只能通过熔断实现彻底隔离,而在Zonal+eFuse架构下,可以实现更精细的故障管理,例如只隔离单一负载,或者在部分降级模式下维持关键功能运行。



这正是“Fail-Operational”能力的核心——不是简单地避免故障,而是在故障发生后依然保证系统可用。



这对于自动驾驶和线控系统尤为关键,因为在这些场景下,“失效即失控”是不可接受的。

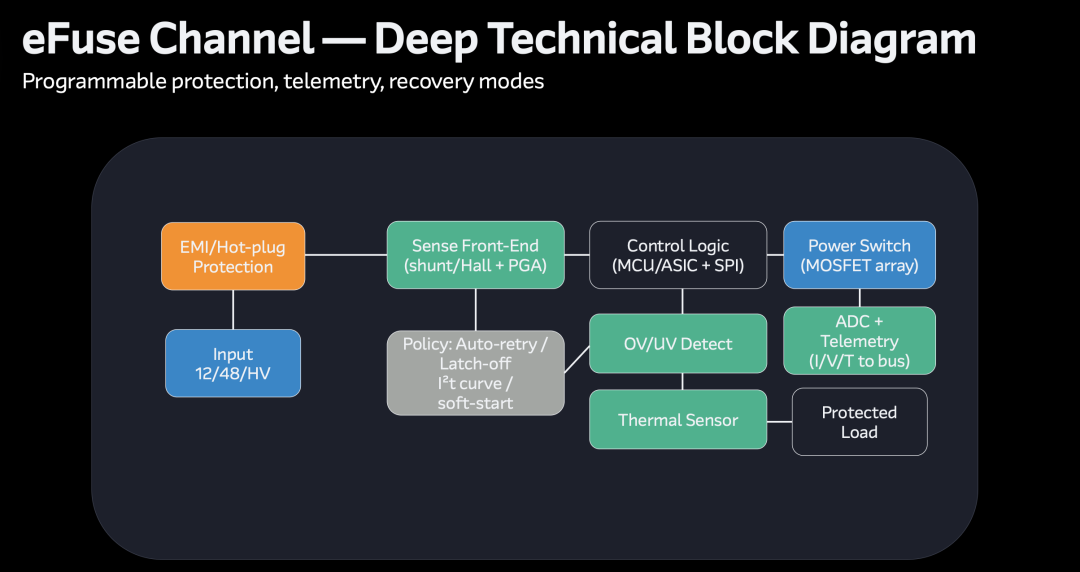

如何设计新一代汽车电子电气架构的配电系统?图10



这一切能力的实现,是以系统复杂度的大幅提升为代价的。



PDU已经从一个相对简单的硬件模块,演变为一个软硬件深度融合的系统:需要MCU进行控制,需要满足ISO 26262的功能安全要求,需要符合ISO/SAE 21434的网络安全规范,还要支持OTA升级和长期软件维护。



这也意味着,PDU的设计不再是单一器件选型问题,而是一个涉及热设计、EMC、软件架构、通信协议以及整车协同的系统工程。



如何设计新一代汽车电子电气架构的配电系统?图11



在工程实现层面,几个关键挑战尤为突出。



 首先是功率器件的SOA(安全工作区)设计,需要在极端故障条件下仍然可靠工作;



 其次是测量链路的精度与稳定性,在宽温度范围内保证电流与电压采样的准确;



 再者是热管理,高密度集成带来的热耦合问题,需要通过铜层设计、散热路径优化来解决;



 最后是EMC问题,高dv/dt环境下如何控制电磁干扰,确保系统稳定运行。



这些问题本质上决定了PDU能否从“功能可用”走向“工程可落地”。



如何设计新一代汽车电子电气架构的配电系统?图12



PDU的未来形态,很可能是“软件定义电源节点”,整车的电力分配策略可以通过软件动态调整,例如根据不同驾驶模式重新分配功率预算,对某些负载进行限流或优先级控制,甚至在不同区域之间动态切换供电路径。



同时,随着48V甚至更高电压在低压侧的普及,电源轨本身也可能变得可重构,从而进一步提升系统灵活性。



汽车E/E架构的演进正在经历一场从“电气工程”向“系统工程”的转变,而PDU正处在这个转变的核心位置,连接着电池、驱动系统、计算平台以及所有执行机构,是整车能量流动的枢纽,也是未来数据流动的重要入口。



小结



从12V到48V,从集中式到区域化,从机械保护到半导体控制,从静态分配到软件定义,构成了下一代汽车电子架构的核心变化。
