前言
随着新能源汽车的全面普及，作为核心配套的家用交流充电桩已成为车主日常高频使用的产品。
在固定车位或家庭车库场景下，一款性能稳定、用料扎实且符合严苛安全标准的交流充电枪，直接更关乎整车与住宅的用电安全。
充电头网以往统计过比亚迪推出的五款充电枪。
相关阅读：
近期，充电头网拿到了一款来自BYD比亚迪的交流充电枪。这款产品针对家用固定充电场景进行了深度优化，具备3.5kW的供电能力。
在设计上，该充电枪将核心控制电路全面收纳于充电枪头内部，减轻了线缆部分的整备重量，也让日常的插拔、收纳与挂墙使用变得更加轻巧便捷。
接下来，充电头网将为您带来这款充电枪的详细拆解报告。
比亚迪充电枪外观展示

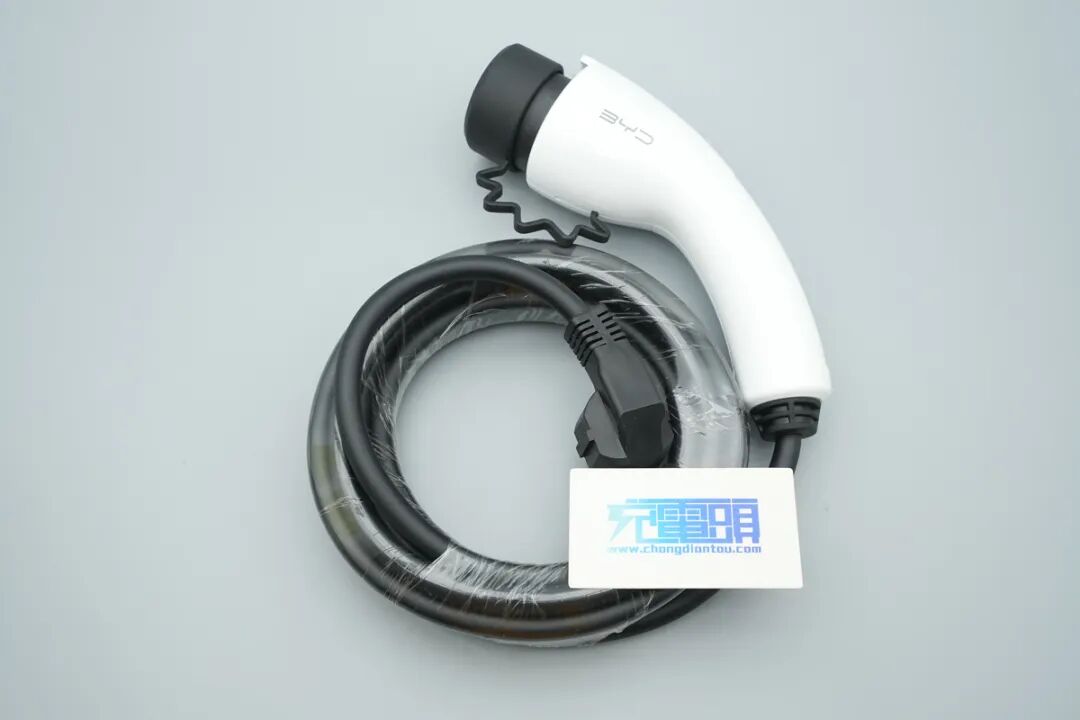

充电枪在出厂时整体被透明塑料保护膜包裹，产品由一个标准的三脚国标插头、一段黑色线缆以及白色的充电枪本体组成。

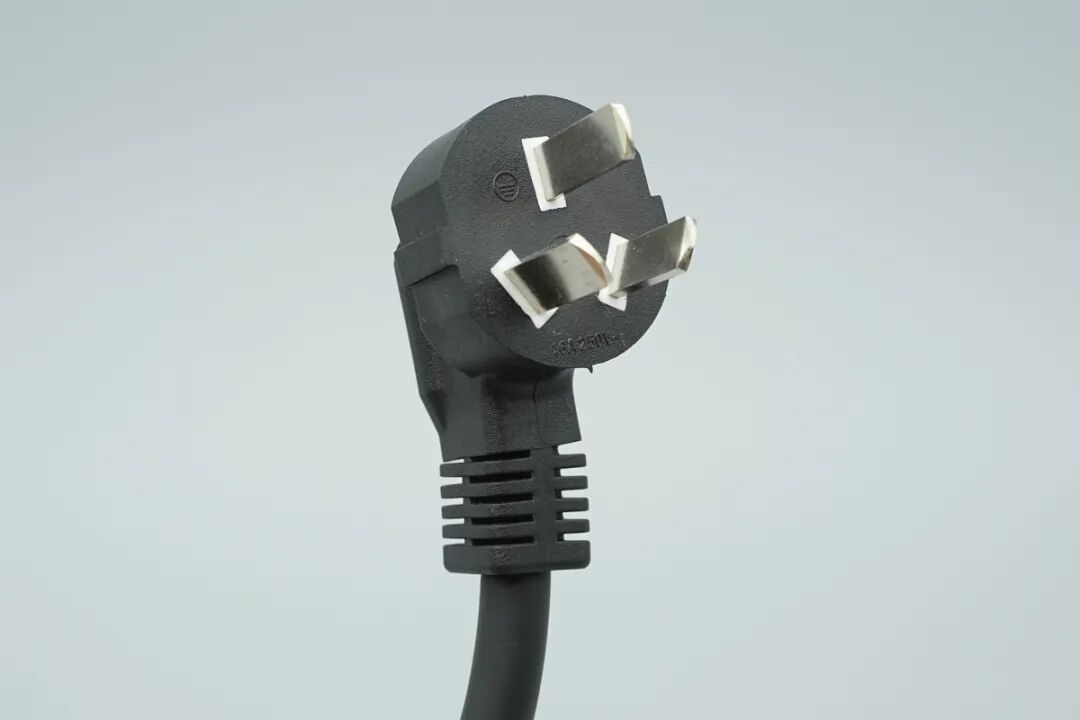

输入插头为国标三插，插头规格为16A 250V~。

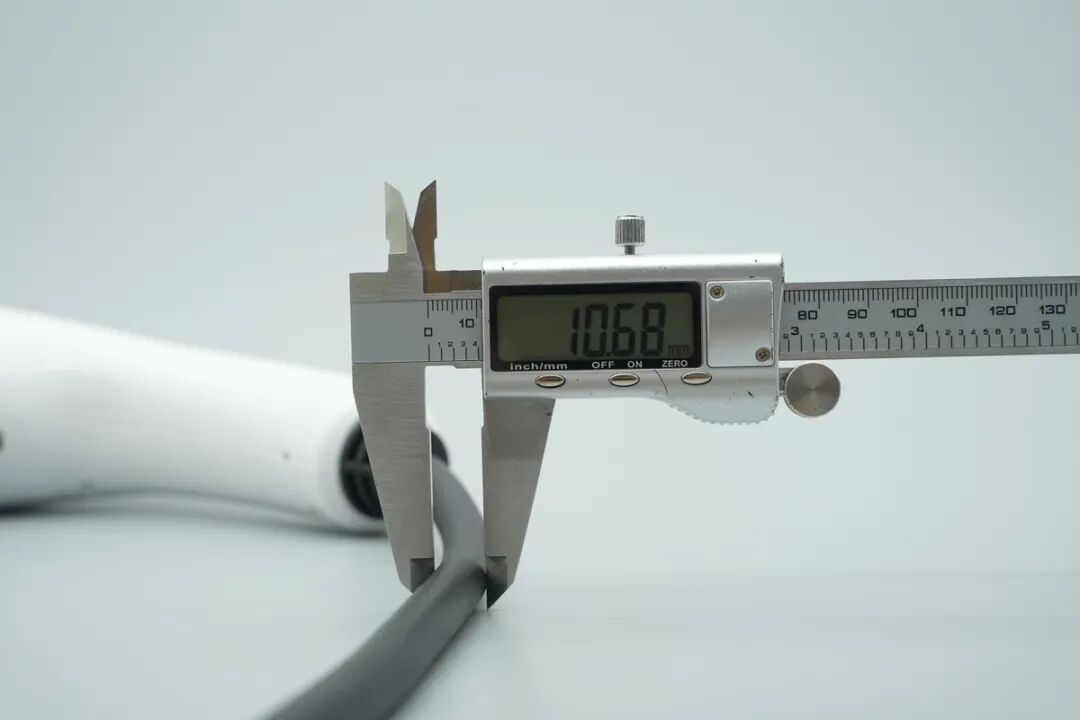

使用游标卡尺测量黑色线缆的直径，测得其线径约为10.68mm，线身粗壮。

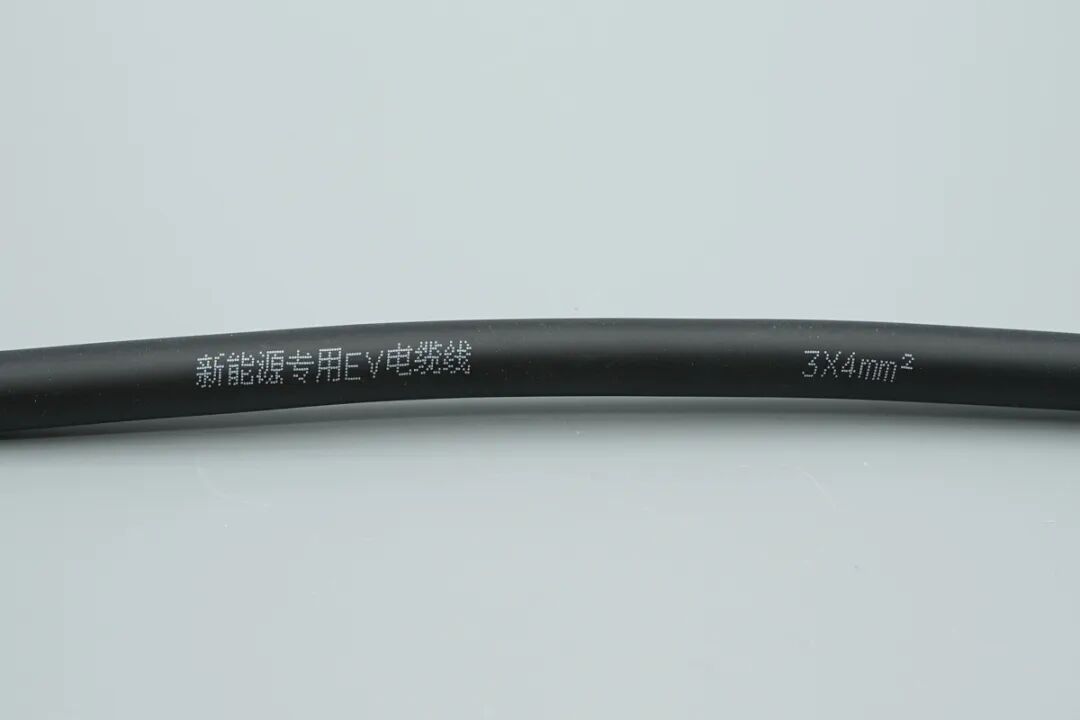

线缆外皮上印有新能源专用EV电缆线以及3X4mm²字样，用料扎实，满足16A电流长时间传输需求。

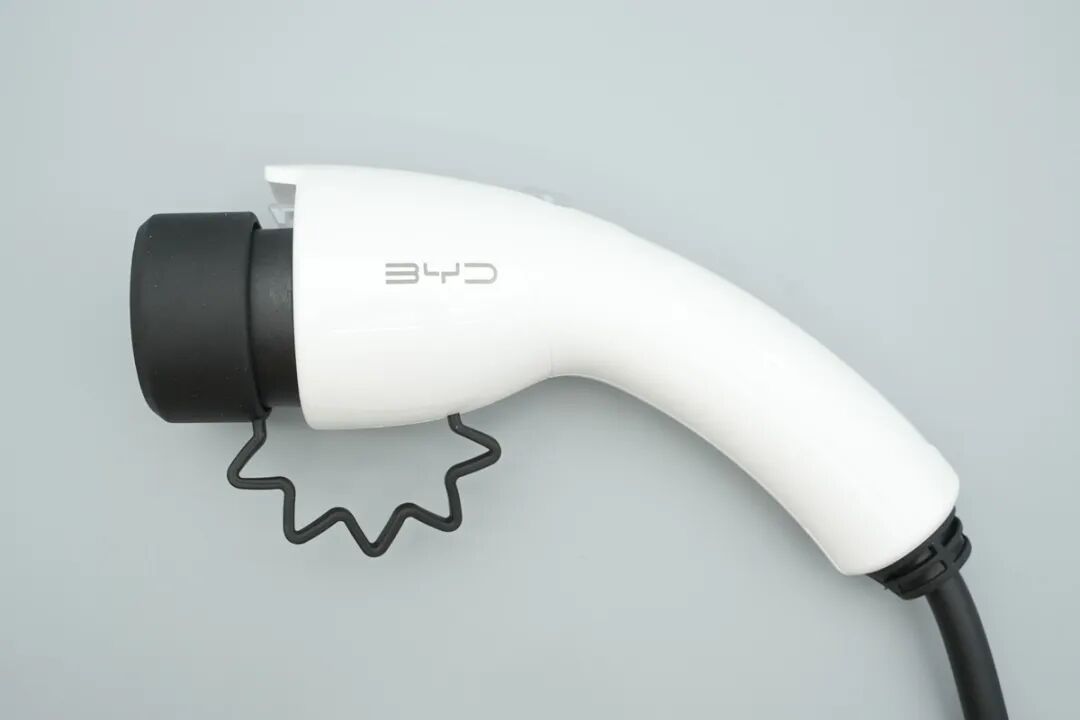

充电枪头主体采用白色工程塑料外壳，表面经过亮面处理，侧边印有浅灰色的“BYD”品牌Logo，前端配有防尘防水的黑色橡胶保护盖。

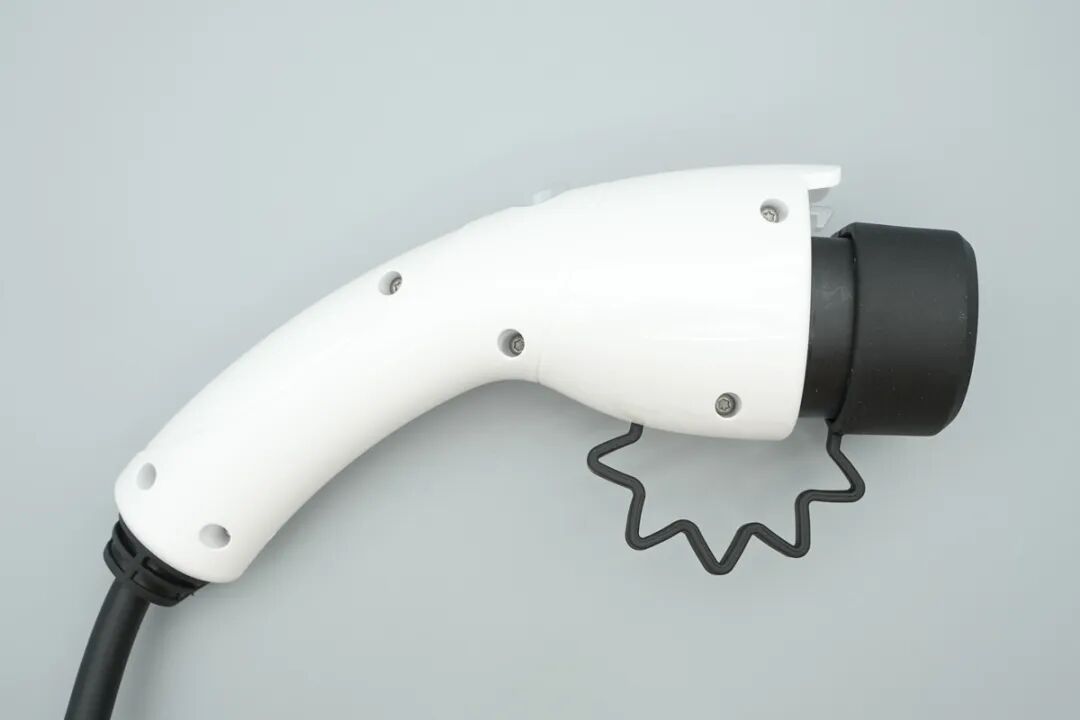

枪头的另一侧可以看到外壳的装配孔位采用了多颗防拆螺丝进行固定。

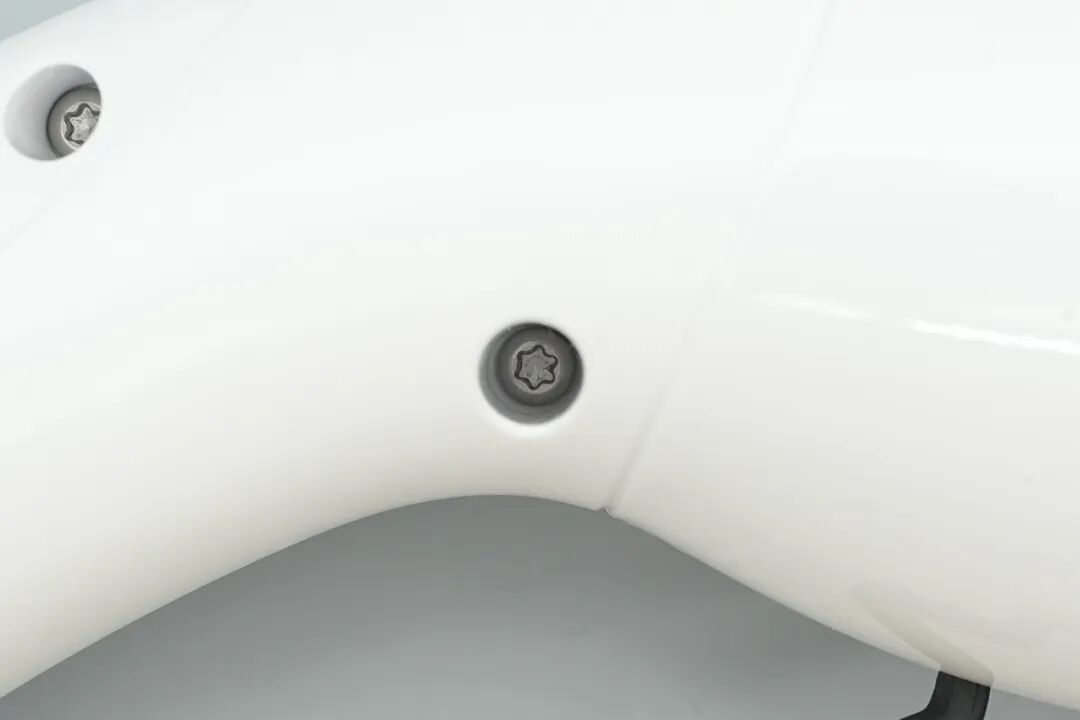

固定外壳的内梅花螺丝特写。

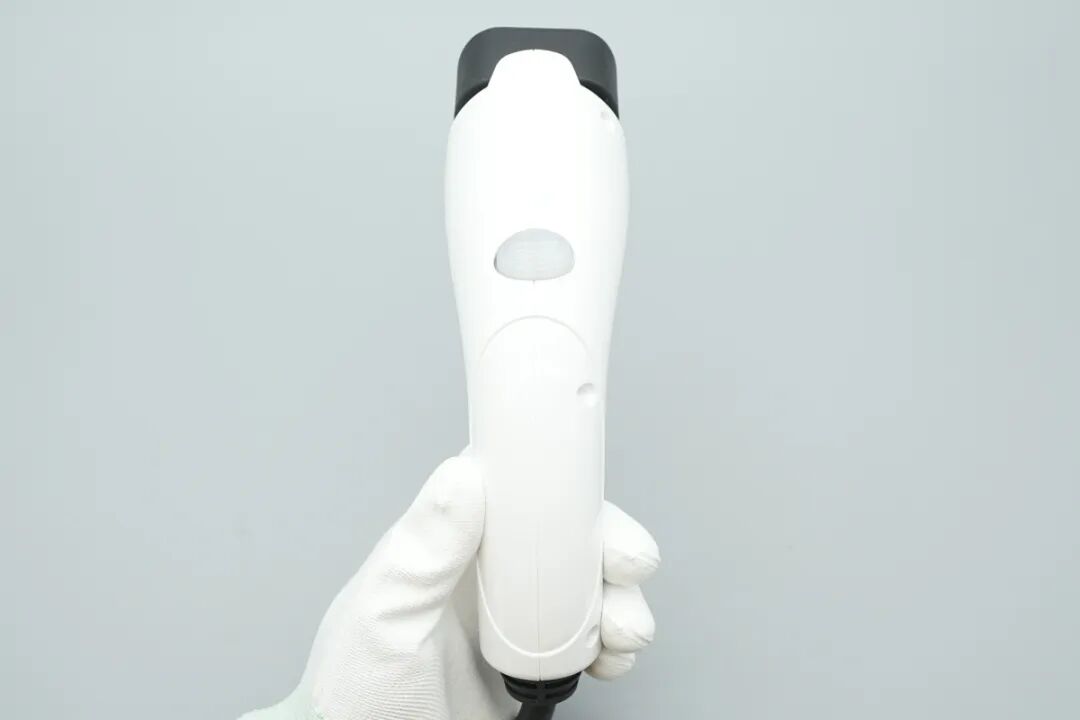

充电枪握把部分采用人体工学弧线设计，手感圆润，中心位置设有机械卡扣的释放按键。

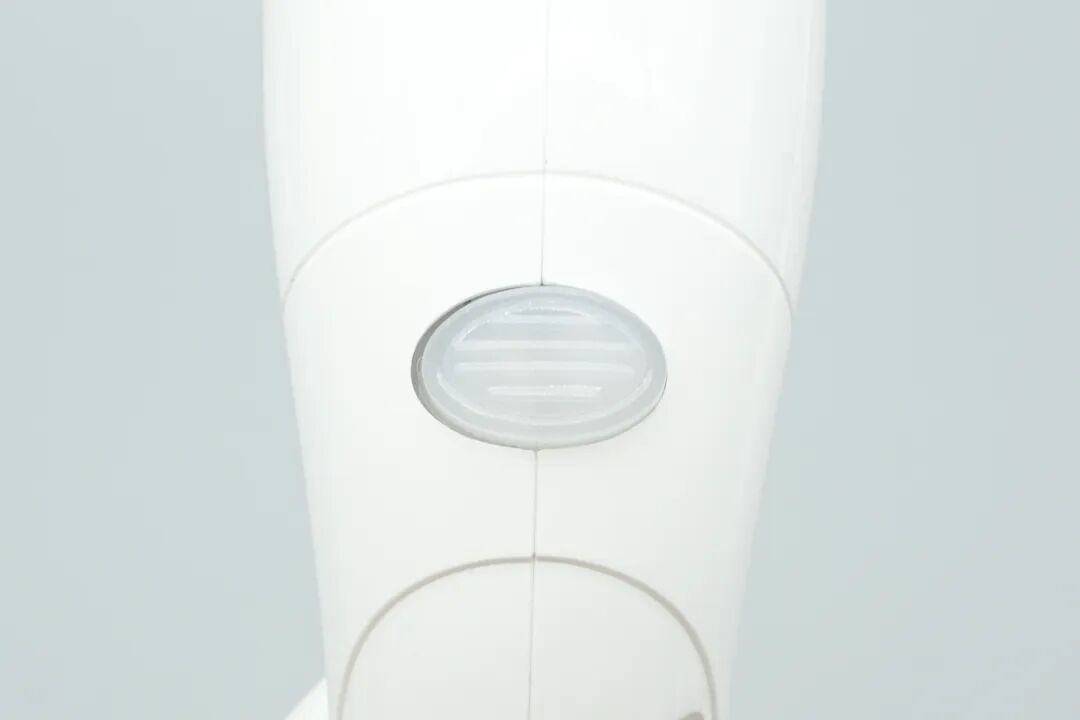

释放按键特写，按键表面设有防滑凸起纹理，方便用户在插拔时发力按压。

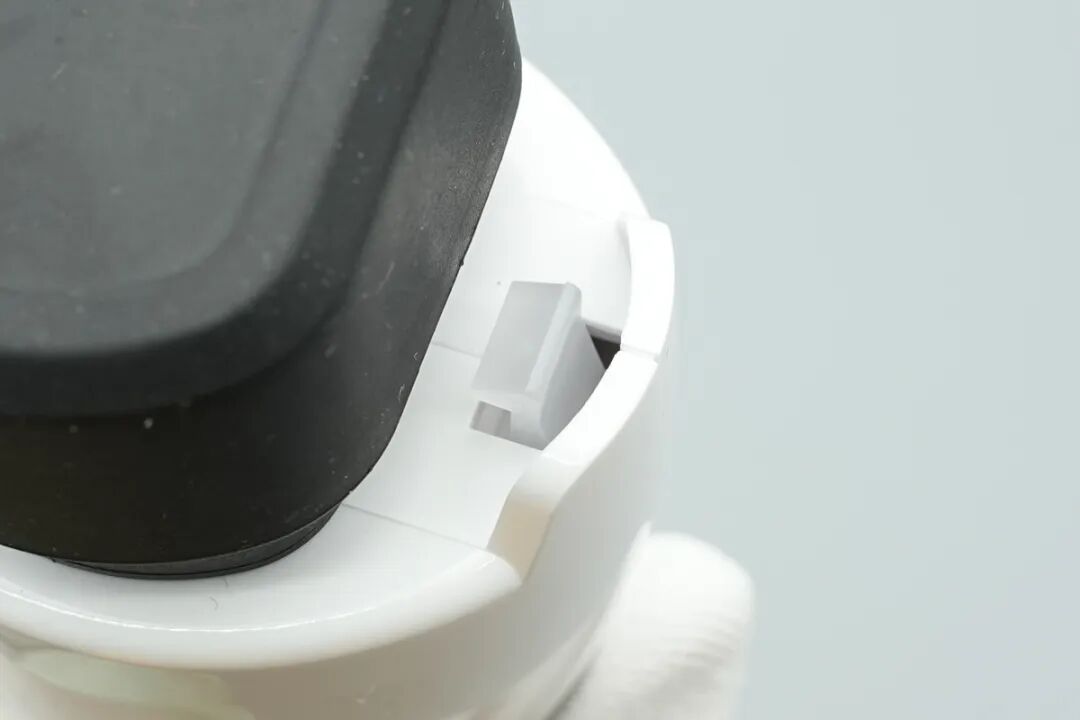

枪头前端的机械锁止卡钩特写，插入车端充电口后用于锁紧固定，防止充电中途意外脱落。

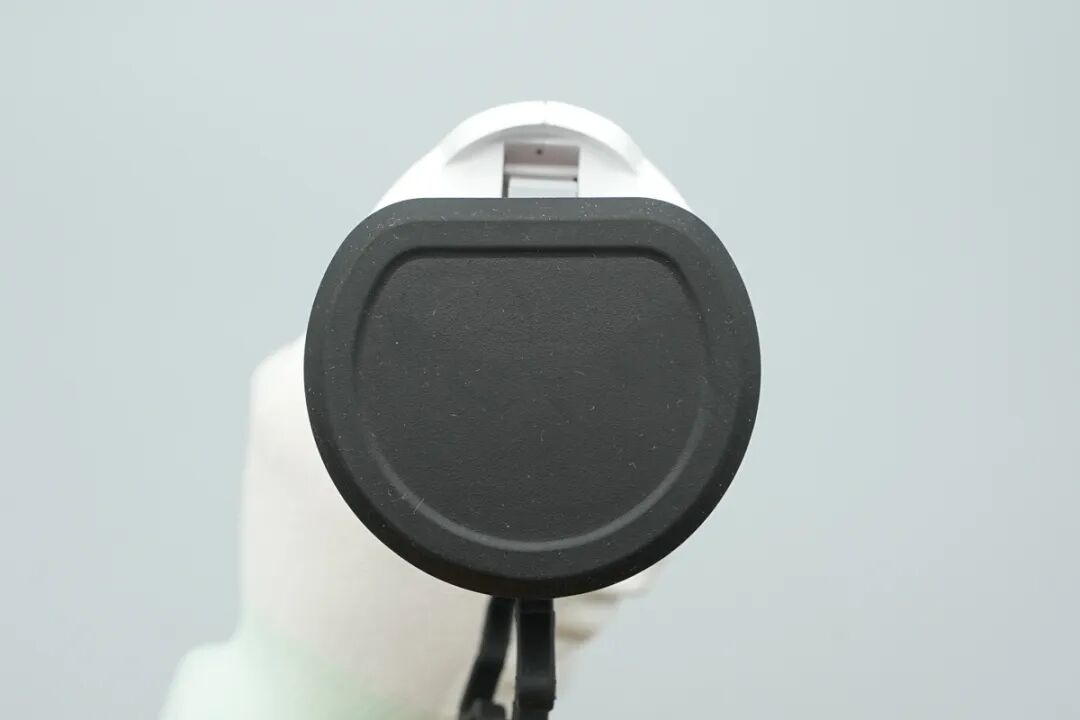

充电枪前端带有黑色的硅胶材质保护盖，起到防尘防潮的作用。
取下保护盖，内部为标准的国标交流充电接口。可以看到7个端子孔位，外壳上分别标有CC、CP、L1、N、PE、L2、L3，对应国标交流充电标准。

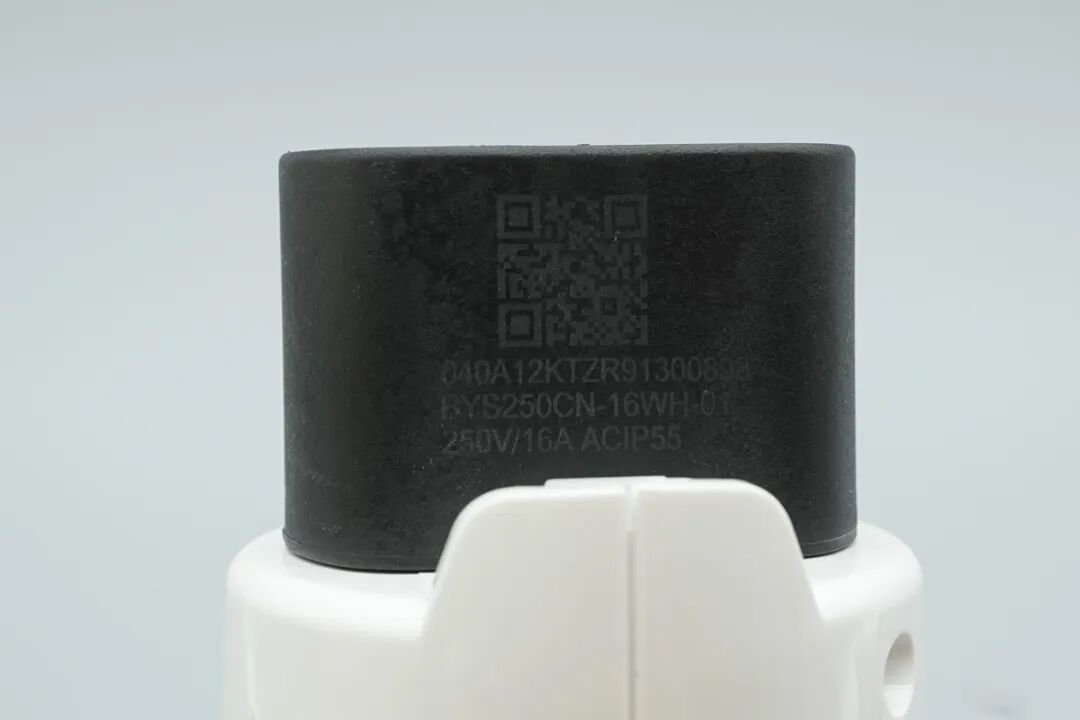

黑色端子座上方印有二维码，以及型号规格信息：
型号：BYS250CN-16WH-01
额定电压/电流为：250V/16A
整体防护等级：IP55

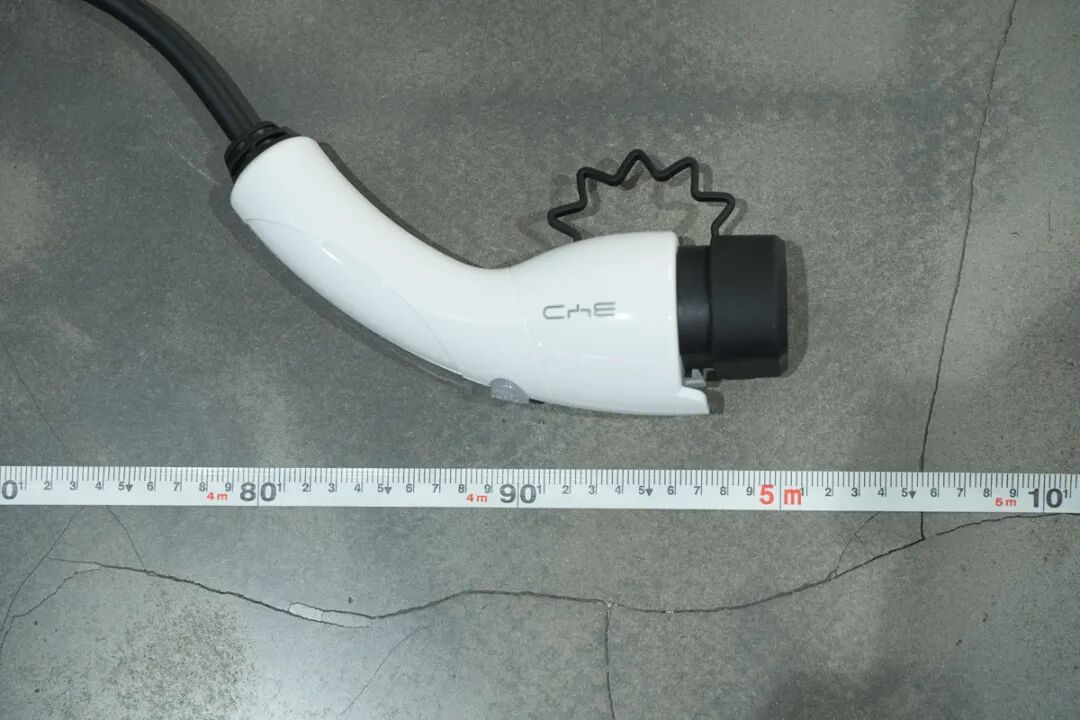

使用卷尺测量充电枪的总长度，大约为5米。
将整条充电枪及线缆放在电子秤上称重，总重量约为1.15kg。
简单看过产品外观，充电头网继续为您带来实际的产品拆解。
BYD比亚迪交流充电枪拆解

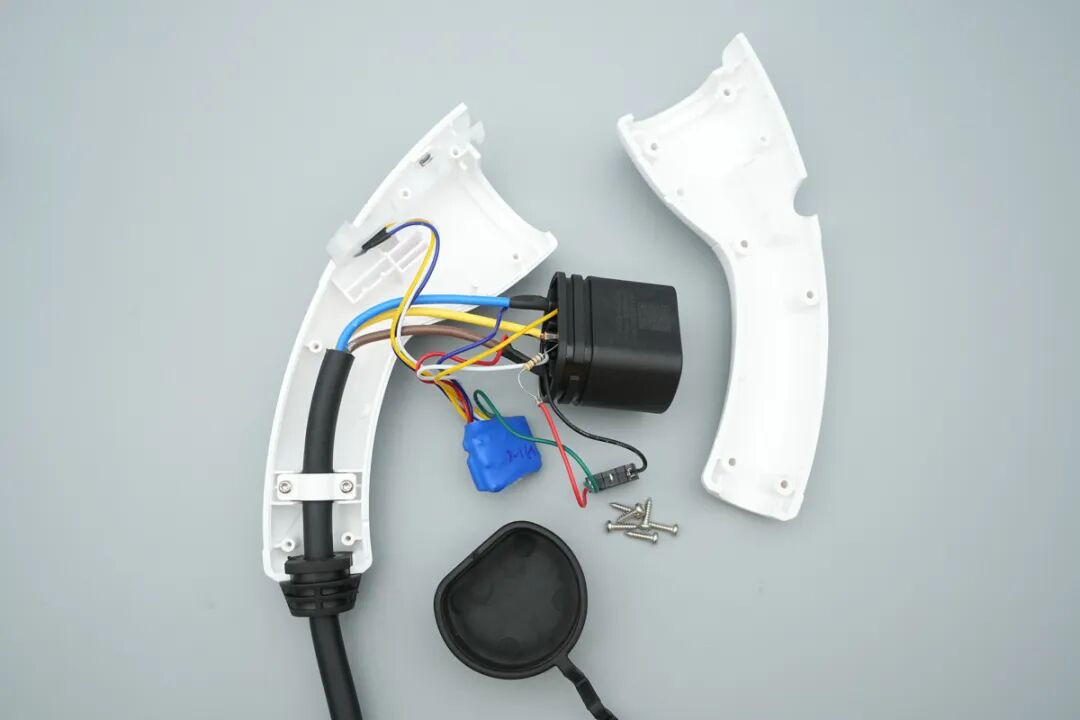

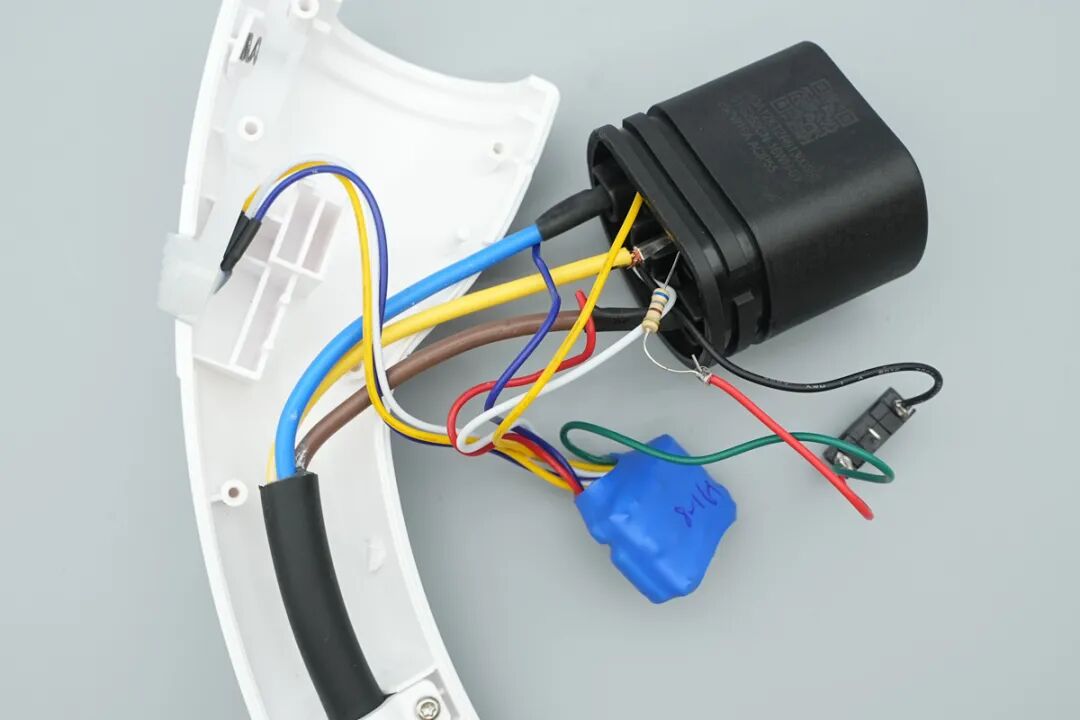

拧下枪身所有的固定螺丝，打开白色外壳，内部结构一览无余。除了前端黑色的连接端子座外，还包含一个被蓝色热缩管紧密包裹的小型控制模块。
内部三根电源线直接连接至充电端子座，另外还有多根细线连接至蓝色热缩管包裹的控制板模块和开关。

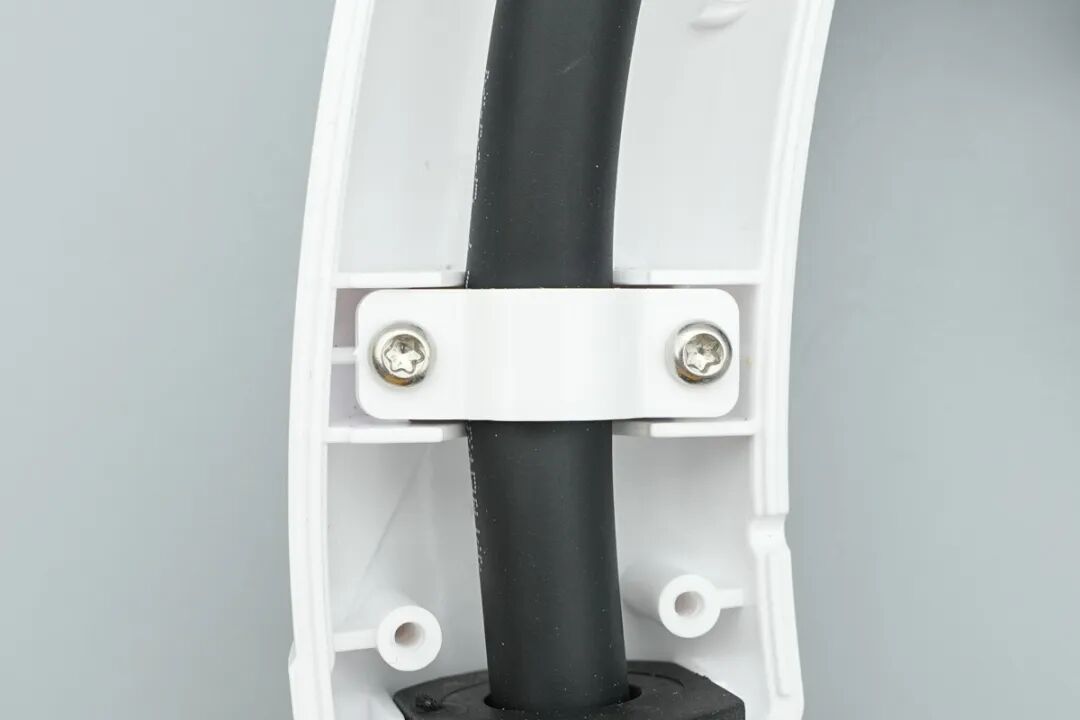

枪尾进线处设有一个白色的塑料压板，通过两颗梅花螺丝固定线缆，防止日常使用中拉扯受力导致内部损坏。

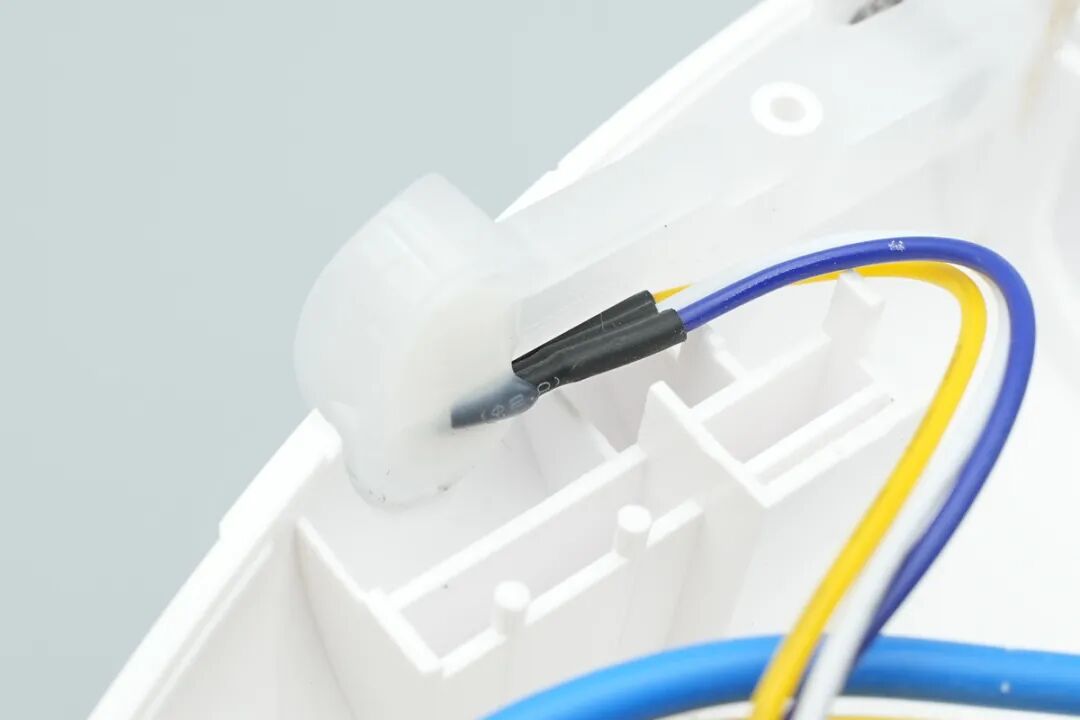

顶部按键部分的电源指示灯特写。

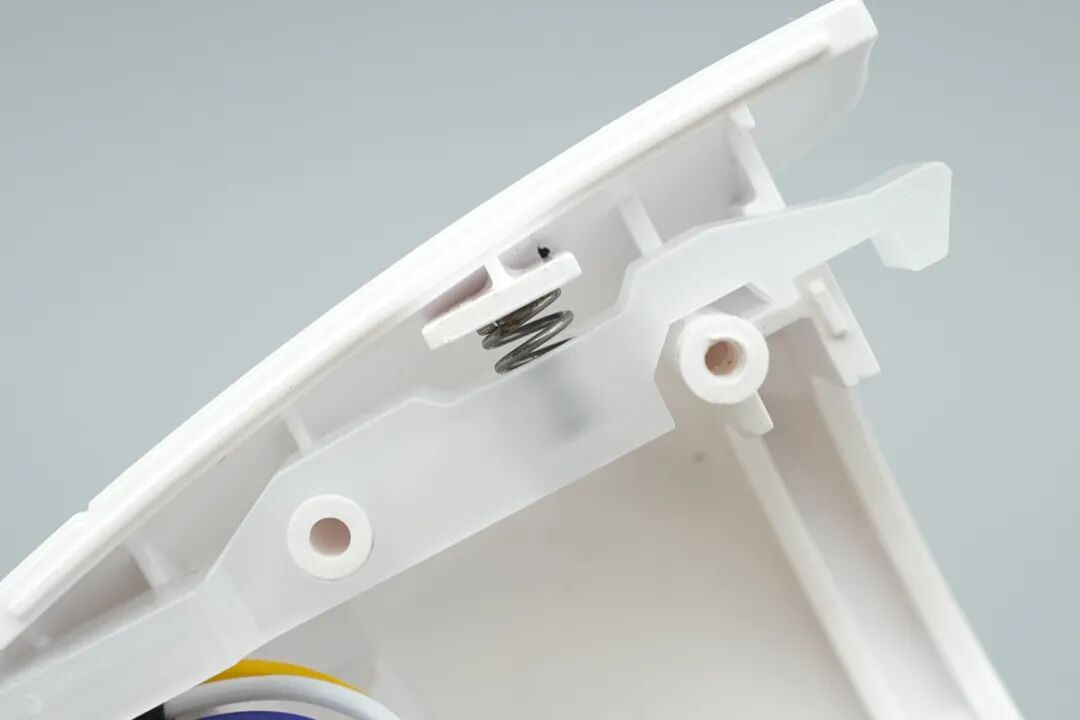

机械按键下方的复位弹簧特写，保证了固定卡扣回弹。
充电端子座尾部特写，线芯通过压接端子连接，各个孔位均有对应的L1、N等丝印标识，旁边还能看到焊接的色环电阻。
这是一颗连接在端子之间的电阻，色环为蓝灰棕金，阻值为680Ω。根据国标要求，680Ω电阻对应16A的线缆电流容量，用于车端识别充电枪能力。

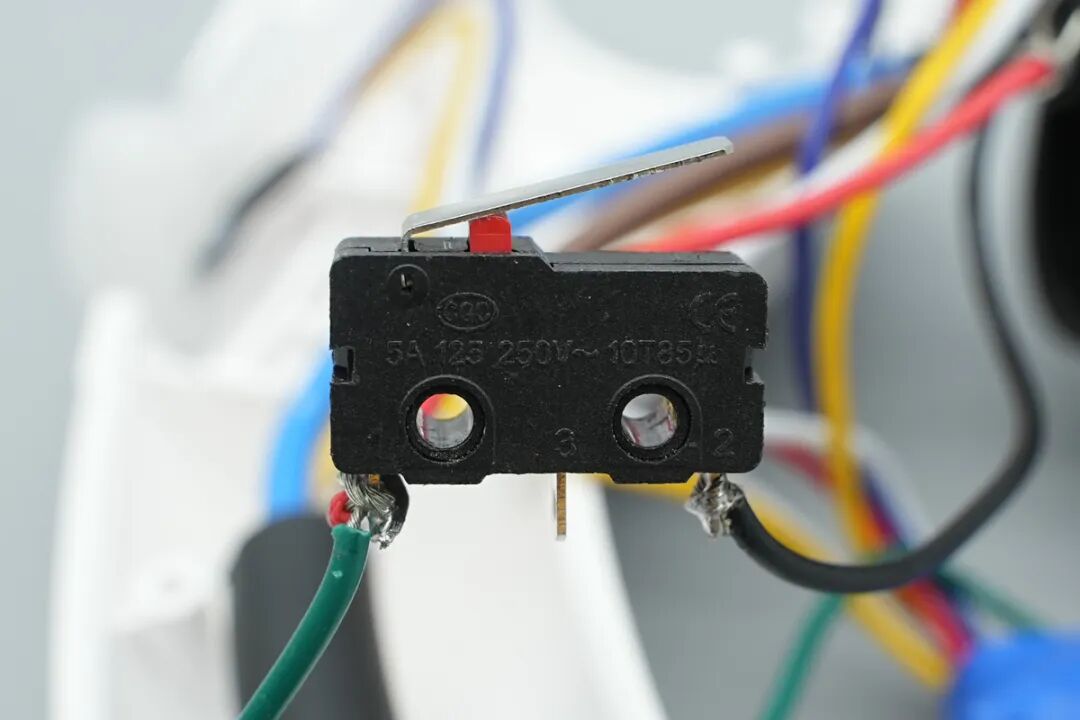

微动开关用于检测连接是否到位。

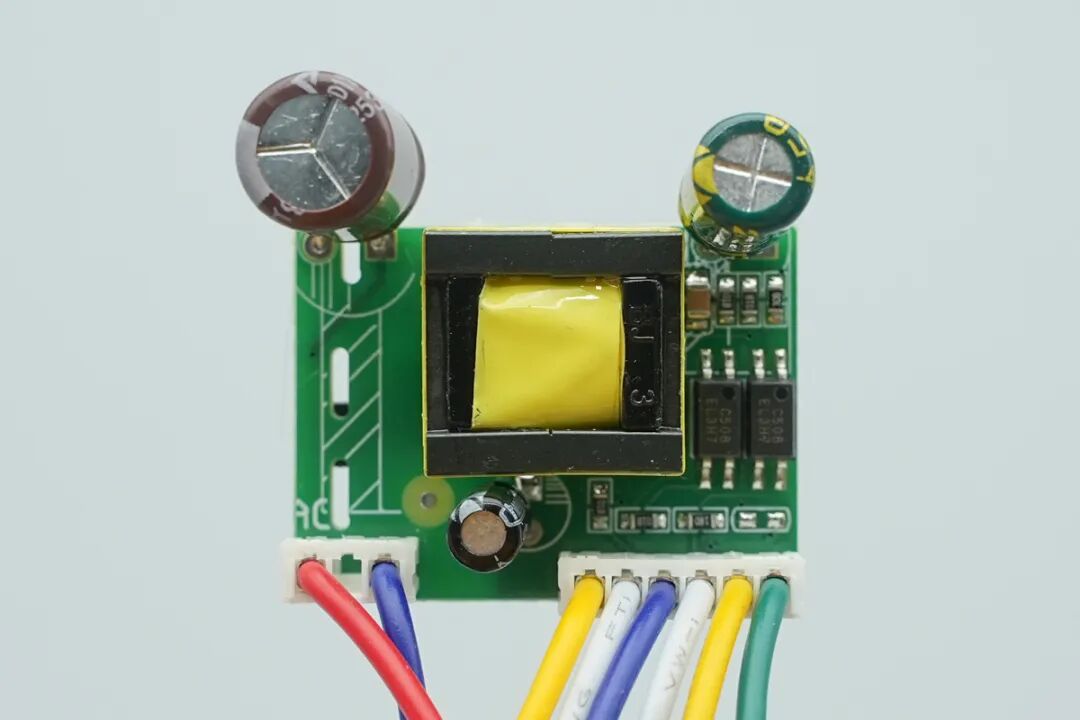

剥去蓝色的热缩管，内部是一块小巧的绿色PCB控制板。正面设有变压器和三颗电解电容，这就是整个充电枪的控制核心，用于CP导引与电源供电电路控制。

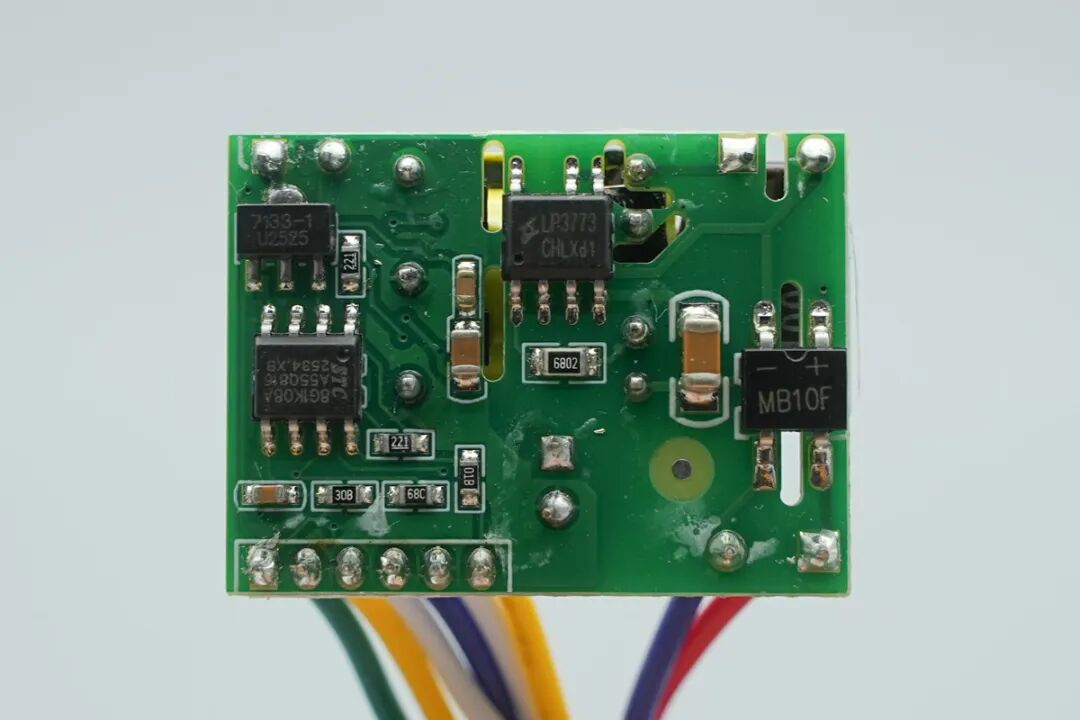

PCBA背面包含了整流桥、主控MCU、初级主控芯片和稳压LDO等核心器件。

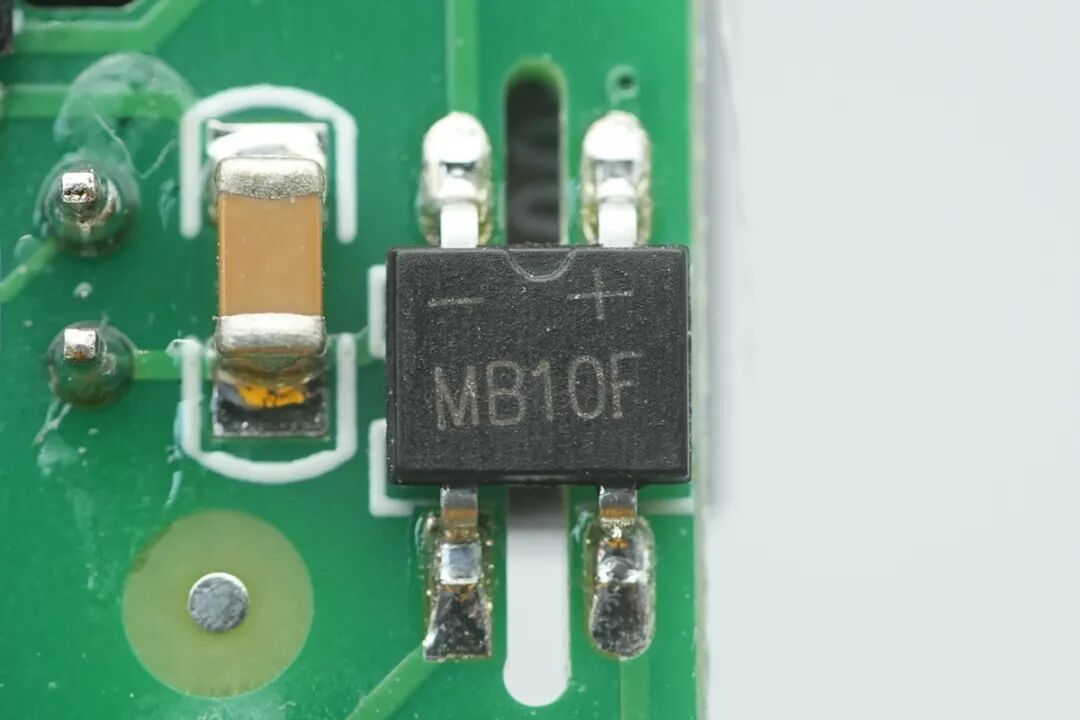

整流桥型号MB10F，规格为1000V 1A，采用MBF封装。用于将市电交流电转换为直流电为整个控制板供电。

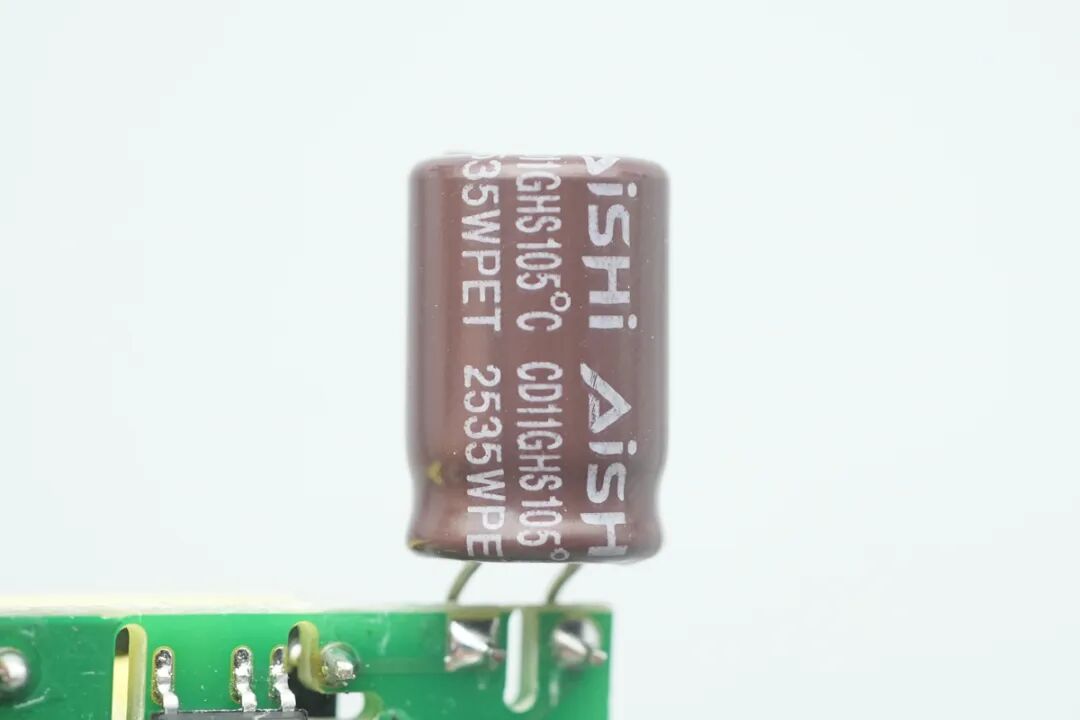

高压滤波电容来自AiSHi艾华，规格为400V 6.8μF。

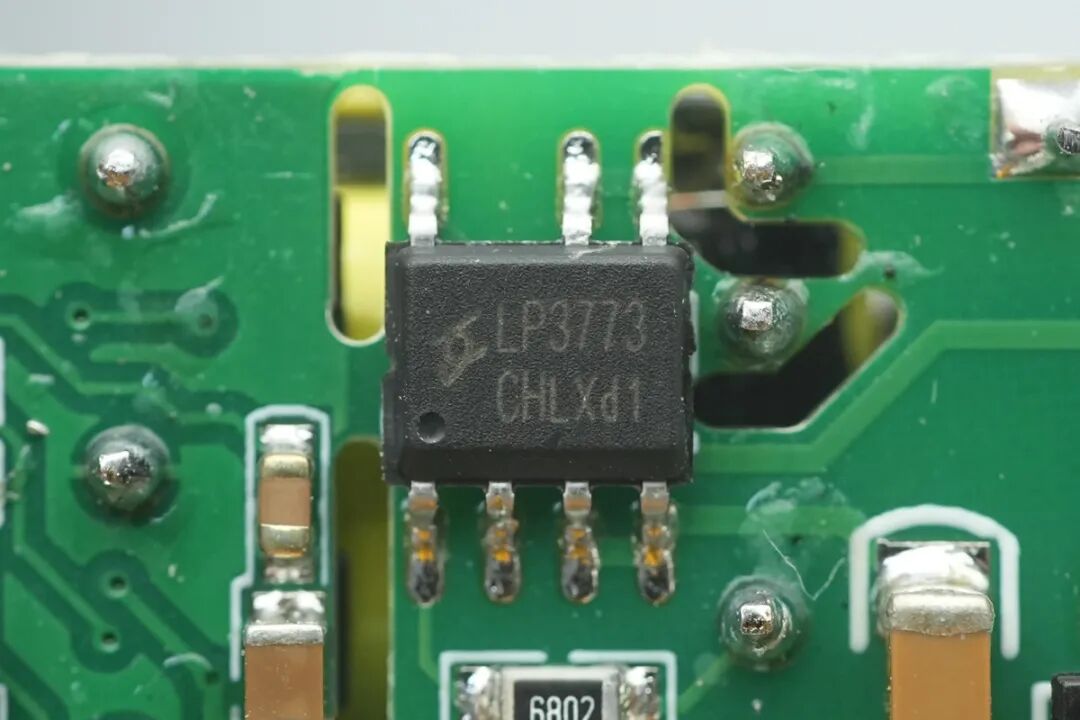

初级主控芯片来自LANDP芯茂微，型号为LP3773，采用SOP7L封装， 是一款恒压、恒流的原边反馈控制芯片，内置VCBO 大于800V的功率三极管，适用于充电器和适配器。

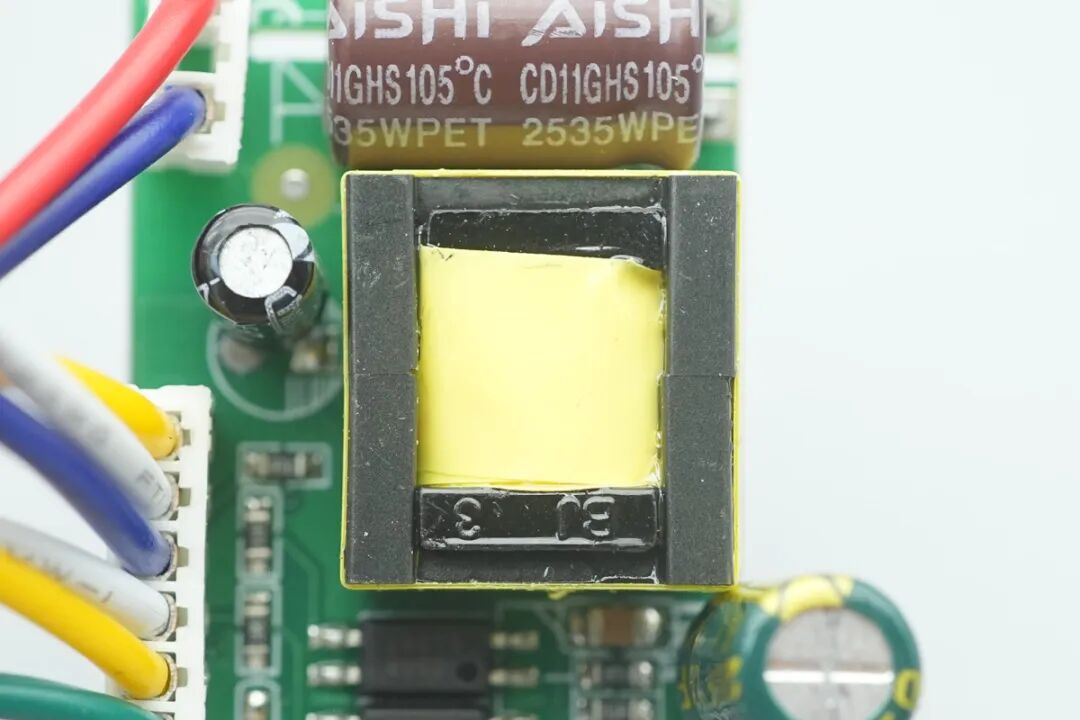

开关变压器外围包裹有黄色的绝缘胶带。

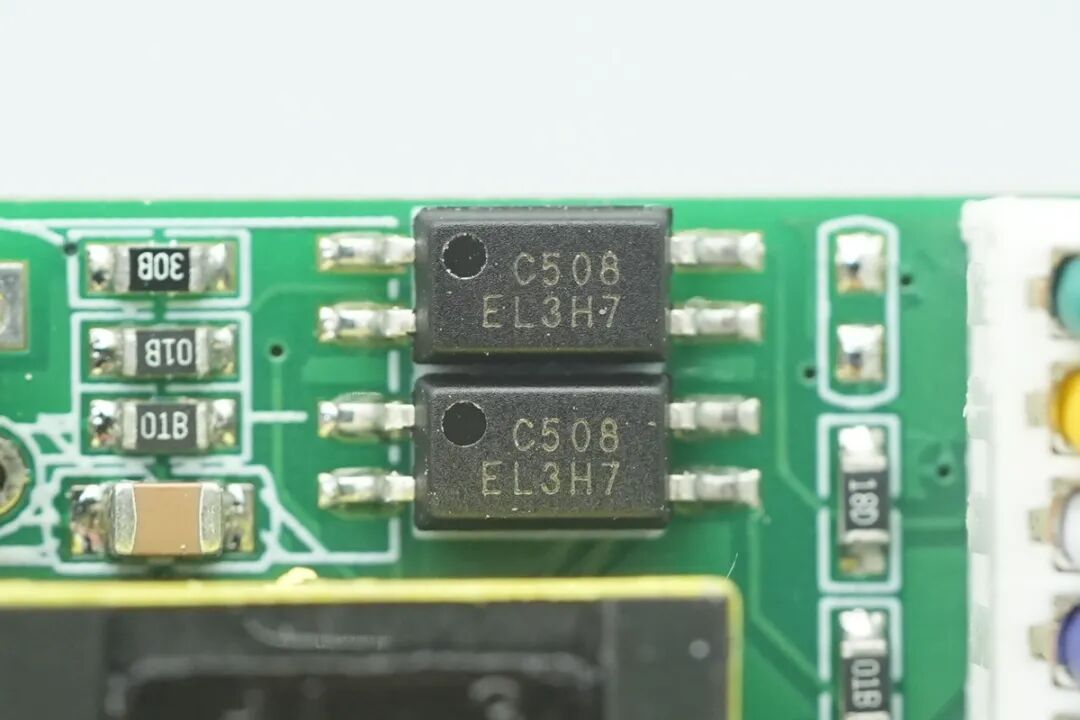

PCB上设有两个贴片光耦，为亿光EL3H7，用于高低压侧的信号隔离与电压反馈。

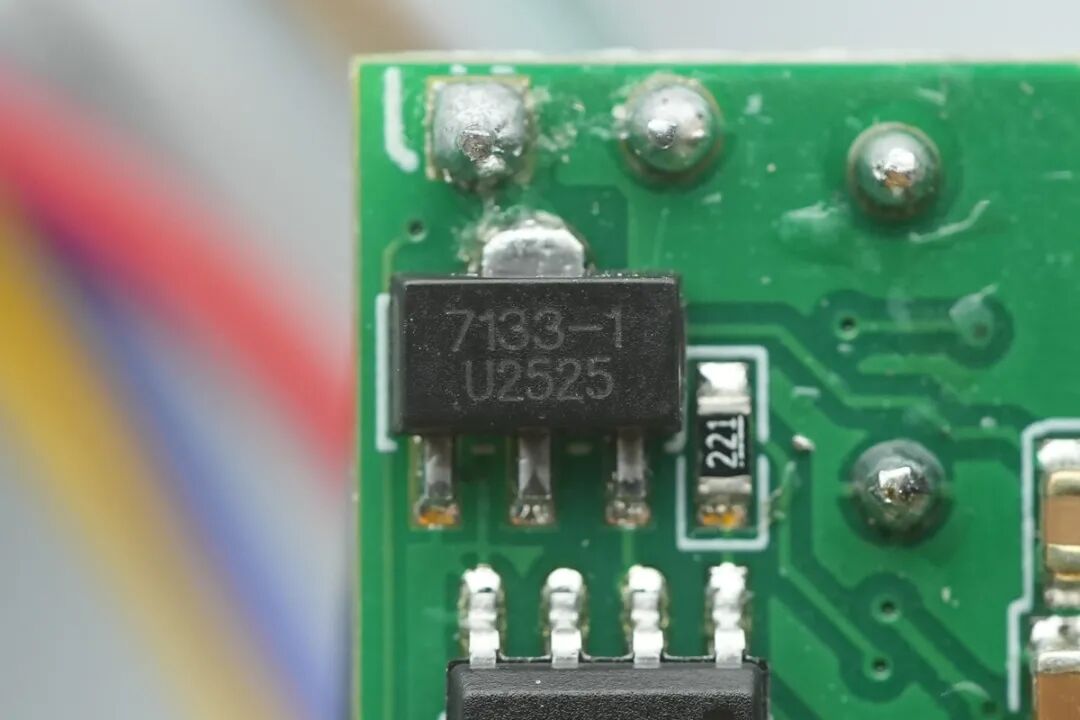

丝印为7133-1 U2525的稳压芯片，这是一颗3.3V的LDO线性稳压器，采用SOT89封装，负责为后级的单片机主控提供稳定的低压工作电源。

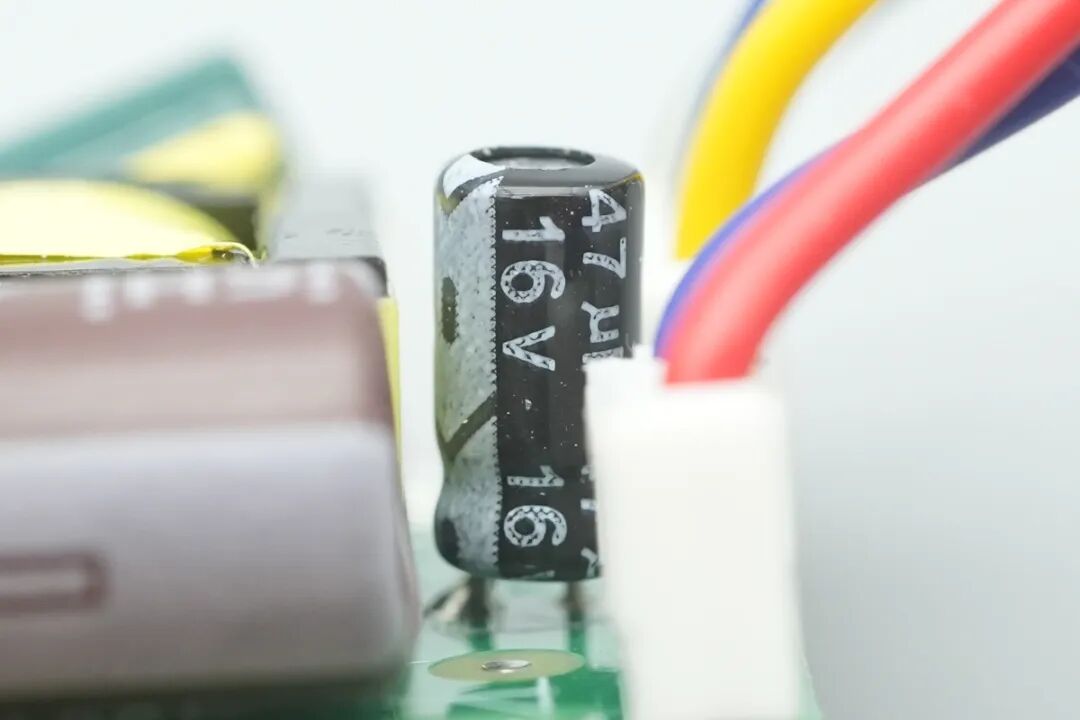

一颗黑色低压滤波电容来自Chongx承兴，规格为16V47μF ，用于电源电路的供电滤波。
另一颗滤波电容同样来自承兴品牌，规格为16V 220μF。

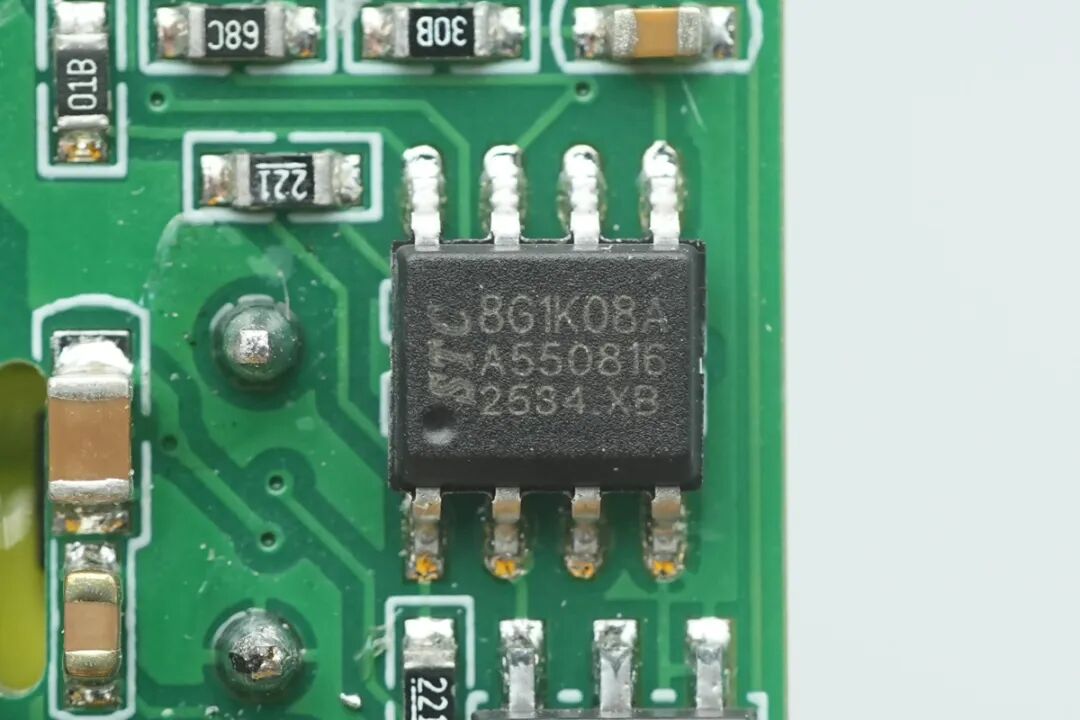

整个充电控制板的核心MCU微控制器，来自STC宏晶科技，型号为STC8G1K08A。这是一款基于8051内核的单片机，在此处主要负责生成与车端通讯的CP PWM信号以及处理充电时序和逻辑保护。

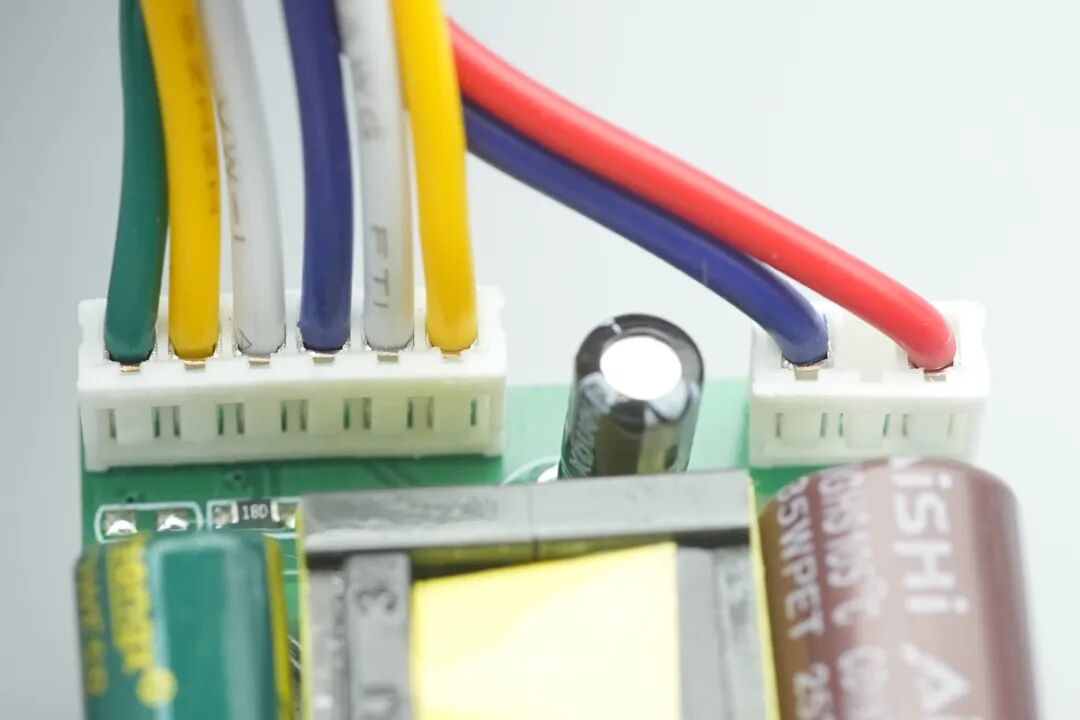

连接排线焊接连接到PCBA模块。

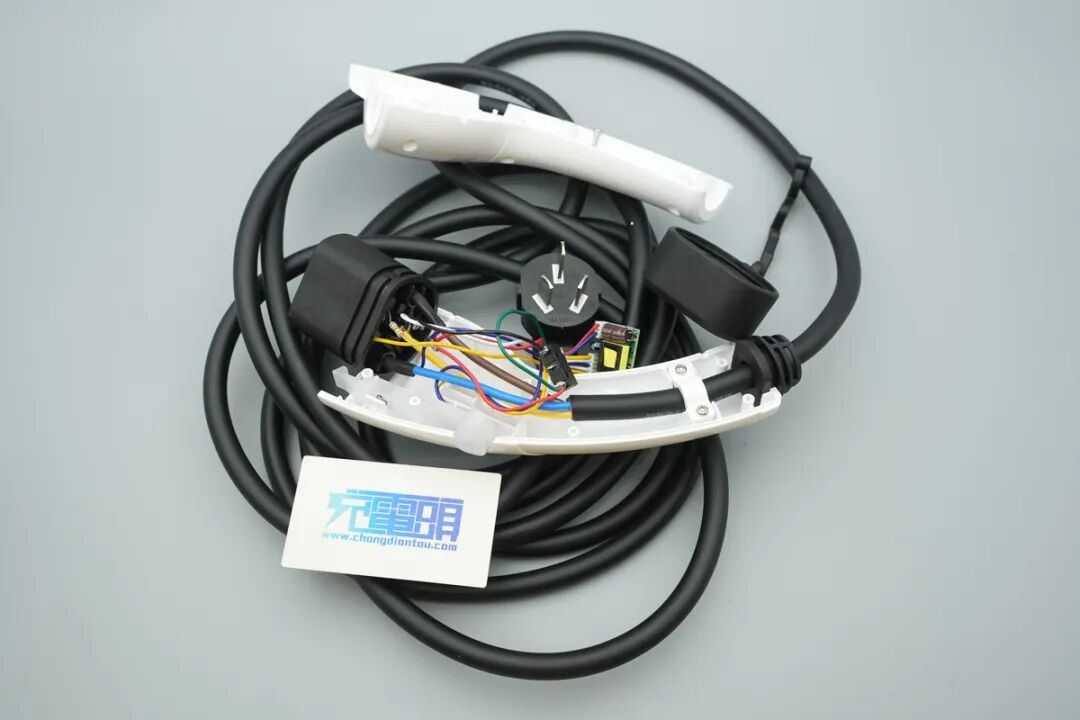

全部拆解完毕，来一张全家福。
充电头网总结

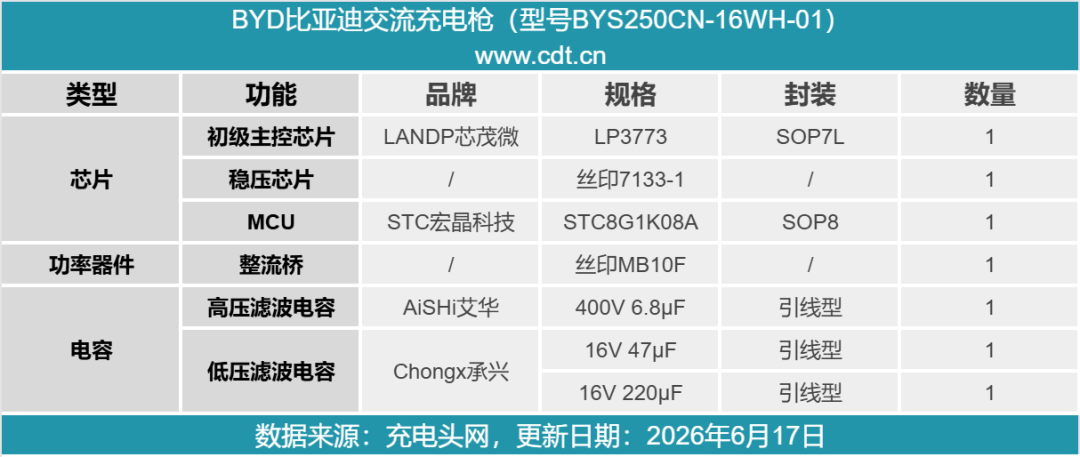

最后附上产品的物料清单，方便大家查阅。
比亚迪这款便携式充电枪线缆部分采用了3×4mm²的规格，从根本上保障了16A大电流长时间满载运行的安全；枪头内部尾端设有加固压板，整枪实现了IP55级别的防护。
核心的控制板采用了大厂STC宏晶的MCU作为核心控制，搭配艾华等知名品牌电解电容以及芯茂微的高集成度电源芯片。总体而言，这是一款结构紧凑、用料扎实且具实用价值的便携式新能源汽车充电枪。
