2026年中国半导体掩膜版产业链、市场规模、竞争格局及发展趋势分析：行业准入门槛较高[图]

掩模版是集成电路制造过程中的图形转移工具或者母板，承载着图形信息和工艺技术信息，掩模版的作用是将承载的电路图形通过曝光的方式转移到硅晶圆等基体材料上，从而实现集成电路的批量化生产，掩模版广泛应用于半导体、平板显示、电路板、触控屏等领域。

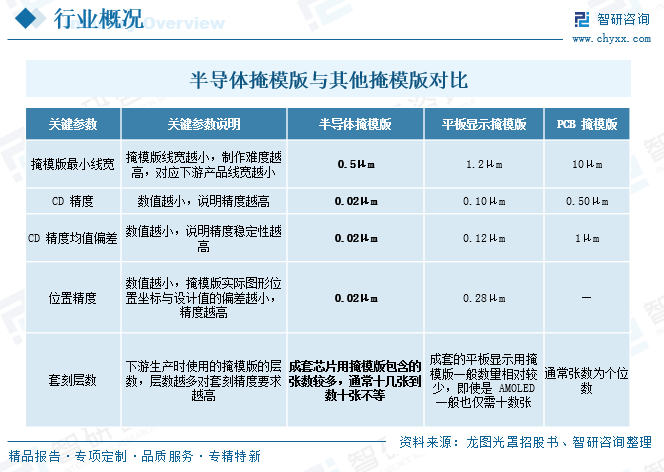

半导体器件和结构是通过生产工艺一层一层累计叠加形成的，芯片设计版图通常由十几层到数十层图案组成，芯片制造最关键的工序是将每层掩模版上的图案通过多次光刻工艺精准地转移到晶圆上，半导体光刻工艺需要一整套相互之间能准确套准的、具有特定图形的“光复印”掩模版，其功能类似于传统相机的“底片”，掩模版是半导体制造工艺中最关键的材料之一，其品质直接关系到最终产品的质量与良率，半导体掩模版在最小线宽、CD精度、位置精度等重要参数方面，均显著高于平板显示、PCB等领域掩模版产品。

半导体掩模版的关键生产流程始于客户下达订单并提供设计版图与规格书，企业首先通过CAM环节对版图进行数据分层、实体处理、OPC校正、数据检查与格式转换，生成适配光刻设备的专用数据；随后进入光刻前制程，通过光刻机对掩模基材进行直写曝光以完成图形转移；后制程则依次开展显影、蚀刻与脱膜工序，去除多余光刻胶并完成遮光膜层图形的制备。图形转移完成后，通过清洗、关键参数测量、AOI缺陷扫描、缺陷修补及STARlight微粒检查，实现对尺寸精度与缺陷的全流程管控；最后通过贴合Pellicle膜防范微粒污染、开展最终品质检测，经包装后交付客户，全流程各环节紧密衔接，保障掩模版的精度与可靠性。

按基板材料不同，半导体掩膜版可以分为石英掩膜版、苏打掩膜版等类型，其中，石英掩膜版以超低膨胀石英玻璃为基板，凭借热膨胀系数低、光学透过率高、平坦度好的核心特性，成为先进制程IC制造、AMOLED显示等高精密场景的首选；苏打掩膜版采用苏打石灰玻璃基板，成本优势显著，虽热稳定性与光学性能一般，但可满足成熟制程、平板显示及分立器件等对精度要求相对温和的应用需求；此外，以干版、凸版、菲林等为基板的其他类型掩膜版，成本极低但精度有限，主要服务于PCB制造、LCD定向移印、原型验证等对成本敏感、精度要求不高的场景。

我国半导体掩模版行业具备显著的多重进入壁垒，进入门槛较高，技术层面，掩模版生产涉及CAM版图处理、光刻、检测等多环节复杂工艺，对精度、缺陷管控与先进制程适配能力要求严苛，工艺难度随制程节点提升持续攀升；资本层面，高端生产设备成本高昂，单条中高端制程产线投资规模超15亿元，对企业资金实力提出极高要求；客户层面，下游晶圆厂对供应商的验证周期长达6-24个月，认证通过后合作粘性强，新进入者难以突破供应链壁垒；人才层面，行业需兼具工艺、设备、软件等多领域知识的高端复合型人才，人才稀缺性进一步抬高了行业门槛。

半导体掩膜版行业上游主要包括超低膨胀石英、苏打玻璃、铬薄膜、Mo/Si多层膜、光刻胶、化学试剂等原材料供应商以及直写机、检测设备、清洗设备等生产设备供应商；行业中游为半导体掩膜版设计、生产等环节；行业下游主要面向半导体市场，掩模版是半导体光刻工艺的核心图形母版，通过曝光将精密电路图形投射到晶圆上，配合涂胶、显影、刻蚀、沉积等工序，层层构建芯片电路，其精度直接决定芯片的线宽、密度与性能，是芯片制造不可或缺的关键工具。

半导体产业作为衡量一国科技实力与综合国力的关键核心标志，在全球数字化转型进程持续提速的时代背景下，其战略价值与核心地位进一步凸显，近年来，全球主要国家及地区相继出台专项扶持政策、加大资金与技术投入，全方位赋能半导体产业发展，据WICA数据显示，2025年我国半导体行业市场规模达2115亿美元，同比增长14.1%，占全球半导体市场整体规模的29.42%，我国半导体市场持续繁荣为半导体掩膜版行业发展带来广阔的增长空间。

掩模版是半导体制造光刻工艺的核心“图形母版”，堪称芯片的“设计蓝图”，是连接芯片设计与晶圆制造的关键桥梁，从成熟制程到先进制程，每一代芯片的性能突破都依赖更高精度的掩模版技术，其品质与稳定性不仅直接影响晶圆制造的良率与成本控制，更关系到芯片的性能上限与量产可行性，是半导体产业链中兼具高技术壁垒与战略价值的关键环节，也是实现芯片产业自主可控的重要支撑，近年来，掩模版随着半导体市场的繁荣而持续发展壮大，据统计，2025年全球半导体掩模版市场规模达90亿美元，其中，晶圆制造掩模版是需求核心，占比达65.56%，其次为IC封装掩模版，约占15.56%。

从国内市场来看，随着我国半导体产业自主可控战略的深入推进，晶圆制造、先进封装等核心环节产能持续扩张，作为连接芯片设计与晶圆制造的关键桥梁、光刻工艺核心“图形母版”的半导体掩模版，迎来了需求扩容与国产替代双轮驱动的黄金发展期，据统计，2025年我国半导体掩模版市场规模预计达164亿元，同比增长16.9%，增速显著高于全球平均水平。从市场结构来看，晶圆制造用掩模版为核心需求板块，占比超53%，是支撑市场增长的主要引擎。

1、整体格局

目前，半导体掩模版生产厂商主要分为晶圆厂自建配套掩模工厂和独立第三方掩模厂商两大阵营，由于28nm以下的先进制程晶圆制造工艺复杂，其配套掩模版涉及晶圆制造厂的重要工艺机密，因此先进制程晶圆厂所用的掩模版大部分由自己的内部工厂生产，如英特尔、三星、台积电、中芯国际等。对于28nm及以上等较为成熟的制程所用的掩模版，芯片制造厂商为了降低成本，在满足技术要求下，更倾向于向独立第三方掩模版厂商进行采购。

从全球市场来看，晶圆厂自建掩模工厂合计占比超60%，主导先进制程掩模版供给，而独立第三方厂商合计占比约35%，且呈现高度寡头垄断格局，美国Photronics、日本Toppan、日本DNP三大龙头合计占据第三方市场80%以上的份额，凭借长期积累的技术、客户与产能壁垒，形成了显著的竞争优势。

从国内市场来看，受技术、资本与客户认证等多重高壁垒限制，行业参与者数量有限，供给端同样延续“双轨制”格局，晶圆厂自建工厂以中芯国际光罩厂、华润迪思微为代表，其中，中芯国际光罩厂产品主要服务内部晶圆制造，支撑自主制程的稳定推进；华润迪思微以内部供应为主，同时向外部客户提供部分掩模版产品。第三方厂商则以龙图光罩、清溢光电、路维光电、中微掩模及中国台湾光罩等为核心，其中，龙图光罩是国内少数聚焦半导体掩模版的第三方厂商，工艺水平、出货量均处于国内前列。

2、代表国产企业分析

（1）深圳清溢光电股份有限公司

深圳清溢光电股份有限公司主要从事掩膜版的研发、设计、生产和销售业务，是国内成立最早、规模最大的掩膜版生产企业之一。公司生产的掩膜版产品根据基板材质的不同主要可分为石英掩膜版、苏打掩膜版。产品主要应用于平板显示、半导体芯片、触控、电路板等行业，是下游行业产品制程中的关键工具。半导体芯片行业掩膜版主要包括半导体集成电路凸块（ICBumping）掩膜版、集成电路代工（ICFoundry）掩膜版、集成电路载板（ICSubstrate）掩膜版、发光二极管（LED）封装掩膜版及微机电（MEMS）掩膜版等，服务的典型客户包括芯联集成、中车时代、比亚迪半导体、三安光电、长电科技、通富微电、艾克尔、士兰微、泰科天润、积塔半导体、捷捷微电、斯达半导体和赛微电子等客户。2025年清溢光电营业总收入达12.40亿元，其中，掩膜版业务收入12.31亿元，占营业总收入的99.27%。

（2）深圳市龙图光罩股份有限公司

深圳市龙图光罩股份有限公司主营业务为半导体掩模版的研发、生产和销售，是国内稀缺的独立第三方半导体掩模版厂商。公司紧跟国内半导体发展路线，不断进行技术攻关和产品迭代，量产产品对应下游晶圆制造的工艺节点已提升至90nm，更高节点产品已在送样验证和规划建设中。公司掩模版产品广泛应用于信号链及电源管理IC等成熟制程，以及功率器件、MEMS传感器、先进封装等特色工艺制程。2025年龙图光罩营业总收入已完成2.47亿元，其中，掩膜版业务收入2.46亿元，占营业总收入的99.80%。

1、国产化替代进程持续加速

国内半导体产业链自主可控需求日益迫切，掩膜版作为半导体制造的关键材料，国产化替代成为行业发展的核心主线。当前国内掩膜版市场仍有较大进口依赖，尤其是高端领域，随着国内企业在技术研发上的持续突破，逐步实现成熟制程掩膜版的稳定量产，并向中高端制程稳步推进。同时，下游晶圆厂、面板厂等核心企业积极推动供应链国产化，为国产掩膜版厂商提供了更多验证和供货机会，推动国产掩膜版从配套供应向协同创新升级。

2、技术迭代向高精度、多元化升级

半导体技术向先进制程持续突破，以及新型显示技术的快速普及，推动掩膜版技术不断迭代升级。未来掩膜版将朝着更高精度、更低缺陷率的方向发展，适配亚微米甚至纳米级的图形尺寸要求，满足先进制程和高端显示的需求。同时，掩膜版产品将更加多元化，不仅覆盖半导体制造前道、后道封装等全环节，还将适配第三代半导体、MEMS传感器、硅基OLED等新兴领域，针对不同应用场景提供定制化解决方案，技术门槛持续提升，跨学科融合的特点更加突出。

3、产业链协同深化，行业集中度逐步提升

掩膜版行业的发展离不开上下游产业链的协同支撑，未来行业将呈现产业链协同深化的趋势。上游掩膜基板、光刻胶、高端设备等配套材料和设备的国产化进程将加快，与中游掩膜版制造企业形成更紧密的协同合作，降低行业整体成本，提升供应链稳定性。同时，行业竞争将日趋激烈，具备技术优势、产能优势和客户资源优势的头部企业将持续扩大市场份额，行业集中度逐步提升，形成规模化、集约化的发展格局，推动行业整体竞争力提升。
