半导体行业正经历结构性转型，产业重心伴随数据导向变革，从智能手机赛道转向高性能计算（HPC）与AI算力基础设施。
台积电2025年财报清晰印证了这一产业变迁：高性能计算平台正式成为营收支柱，占公司总营收58%。这一大趋势是接口IP市场增长的核心驱动力——2025年全球接口IP市场规模达24.38亿美元，预计2025至2030年复合年均增长率（CAGR）高达13.2%，2030年市场规模将增至45.37亿美元。市场增长的核心支撑是高速串行传输协议，该类方案现已成为现代SoC设计的主流选择。
台积电2025年各业务平台营收分布
数据直观反映，接口IP市场不只是出货规模扩张，产品价值同步大幅提升，先进IP的研发成本水涨船高。举例而言，一套3nm PCIe7 物理层（PHY）IP授权费区间达到400万至450万美元，较传统老旧协议IP的授权成本出现大幅跃升。
2021/2030年有线接口IP营收对比
厂商竞争格局演变
新思科技依旧稳居行业绝对龙头，占据57%市场份额，但2025年数据显现出结构性竞争变化。尽管新思在USB（75.4%）、PCIe（63.1%）、MIPI（80.4%）领域市占率遥遥领先，但其2025年相关板块营收小幅下滑。背后原因是前沿AI加速器芯片设计为满足严苛的带宽与功耗指标，不再优先选用标准化通用IP模块，转而采用高度定制化、专属化互联方案。
楷登电子（Cadence）稳固坐稳行业第二的挑战者位置，市场份额提升至17%，在DDR内存接口、PCIe两大赛道实现显著份额增长。与此同时，Credo、Rambus等垂直专业厂商持续深耕细分赛道，主攻高速串行解串器（SerDes）与安全IP；采用多赛道布局策略，通过IP授权、硬件互联产品两条业务线同步变现。
过去一年最具影响力的行业并购事件，当属2025年12月完成的高通收购Alphawave交易。这笔收购让这家高增长IP厂商，成为高通布局数据中心与AI全栈平台战略的核心抓手。高通管理层释放的早期信号显示，公司将采用双重业务模式：一方面继续对外授权Alphawave标准化商用IP，另一方面把该IP内部复用至下一代自研定制芯片。
2026-2030年全球前五接口IP厂商营收规模预测
主流接口类型与技术标准汇总：
芯片内部/片上系统互联：高级微控制器总线架构AXI、一致性集线器接口CHI、片上一致性/非一致性网络
主机对接设备：高速串行计算机扩展总线PCIe
封装内芯粒互联：通用芯粒高速互联UCIe、线束互联BoW、开放式高带宽互联OpenHBI、极短距互联OIFXSR、芯粒直连CHIC2C、芯粒直连AXI协议、英伟达芯粒直连NVLink-C2C
机柜/集群内横向扩展：英伟达NVLink、UALink、无限架构Infinity Fabric
机柜间跨域互联：超以太网UE/UET、无限带宽InfiniBand、以太网远程直接内存访问RoCE
内存池化与一致性互联：高速互联总线CXL
封装集成内存：联合电子设备委员会HBM3e、HBM4高带宽内存
先进封装技术：硅中介层/硅桥、台积电基板上晶圆上芯片CoWoS、英特尔嵌入式多裸片互连桥EMIB及带硅通孔版本EMIB-T
3D堆叠封装：英特尔Foveros、台积电系统集成芯片SoIC
前沿光互联技术：共封装光学CPO、基于UCIe流传输的光学输入输出

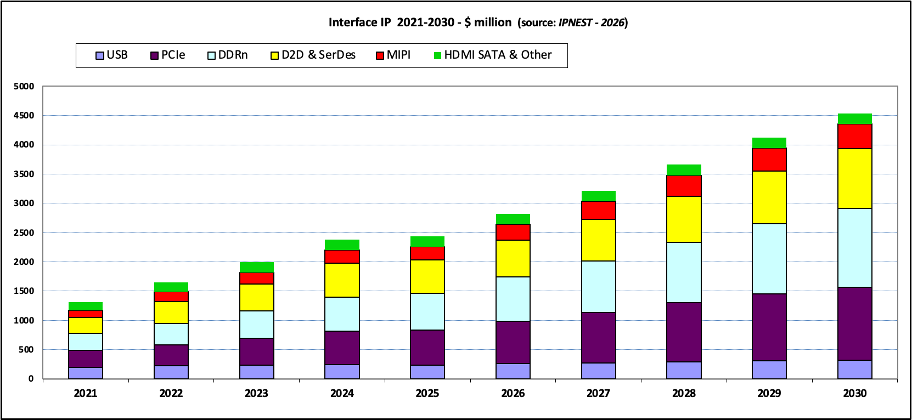

这份前五厂商营收预测，清晰指明市场核心角逐赛道：USB、PCIe、DDR、芯粒间互联（SerDes/D2D）、MIPI。机构预测，2030年这五大协议赛道合计市场规模将达43.56亿美元。其中芯粒间互联（D2D）板块增速一骑绝尘，复合年均增长率23.7%；当下超大规模云厂商已将芯粒拆分架构作为芯片设计顶层核心决策，直接拉动D2D接口需求爆发。
当前行业迭代节奏极快：以太网从400G向1.6T快速升级、UCIe标准化芯粒生态落地，若仍依托过时的市场判断开展业务，将面临巨大经营风险。想要在40亿美元规模的接口IP赛道站稳脚跟，企业不能只依赖宏观行业趋势，还需要厂商份额排名、IP授权价格参考等详实数据，以此支撑采购与芯片设计落地决策。
