穿过玻璃，走向系统：TGV 如何重写 AI 先进封装的材料、工艺与设备链

今天，GPU、ASIC、HBM、I/O 芯粒和光引擎需要在同一系统中协同，封装面积、互连数量、供电密度、翘曲与热机械应力同时上升。材料选择因而从后台工程问题上升为架构问题。

Vera Rubin 是这一变化的需求侧缩影。NVIDIA 官方资料显示，Rubin GPU 集成 3,360 亿晶体管，最高配置 288 GB、12-Hi HBM4，峰值内存带宽达到 22 TB/s；网络侧 Spectrum-X Ethernet Photonics 则把 CPO 推入明确的产品路线。这些数字证明更大封装、更多存储堆叠、更高 I/O 与更短电互连距离已成为系统约束，但必须强调：NVIDIA 公开资料并未确认 Rubin GPU 封装采用玻璃芯基板、玻璃中介层或 TGV。Rubin 对玻璃的意义是需求逻辑被放大，不是终端 BOM 已获确认。

混合键合解决芯粒之间的超细间距连接，TSV 负责硅堆叠内的垂直互连，TGV 负责玻璃芯或玻璃中介层的板级垂直互连，RDL 则完成平面扇出。它们处在不同层级，可以在同一异构封装中叠加。

因此，当前先进封装可归纳为五条相互收敛的热点主线。

这五条主线共同解释了玻璃热度的来源：玻璃更可能先进入对封装尺寸、频率、翘曲或光电融合极其敏感的高价值场景，而不是在短期内全面替代有机基板。Onto Innovation 与 LPKF 的联合技术资料也明确指出，有机基板会继续演进并长期存在。

二、材料底座：玻璃为何此时进入先进封装

2.1 先把“玻璃基板”拆成四种不同产品

行业讨论常把载体玻璃、玻璃芯、玻璃中介层和玻璃光学平台混为一谈。Yole 的公开分类将其明确区分为 glass carriers、glass core substrates、glass interposers、TGV 及其他新兴玻璃技术。

2.2 玻璃的优势来自“可设计的材料组合”，而不是单一参数

玻璃不是一种固定材料。硼硅、无碱、铝硅、熔融石英和感光玻璃在 CTE、介电常数、介电损耗、强度、可加工性与成本上差异显著。TGV 工艺必须把玻璃牌号与成孔、金属化、热预算和终端应用共同设计。

第一项价值是尺寸稳定性与低翘曲潜力。大尺寸有机基板受吸湿、热膨胀和层间材料差异影响，图形对准与封装翘曲压力上升。Intel 的官方路线图称，相对有机基板，玻璃可实现约 50% 更低的图形畸变，并可能支持最高 10 倍互连密度；这些是企业自测与设计潜力，不应写成普遍量产横评。

第二项价值是电性能与高频适配。玻璃本身绝缘、吸湿低、表面平整，并可通过配方获得较低介电损耗。对 RF、毫米波、CPO 和高速 SerDes 而言，材料损耗、几何稳定与平面布线精度可以共同减少信号完整性压力。其透明度还为激光解键合、光学检测以及潜在的波导/无源器件集成提供自由度。

第三项价值是大面积制造潜力。AGC 的公开 TGV 产品规格覆盖 150/200/300 mm 晶圆及 510×515 mm 面板示例，玻璃厚度 0.1—1.0 mm、孔径 20—150 μm，可提供直孔、锥形或沙漏孔。LPKF 则把 600×600 mm 级面板制造作为玻璃芯应用方向。需要特别注意：这些是不同供应商的产品或平台表述，不能直接等同于同一客户量产线的稳定能力。

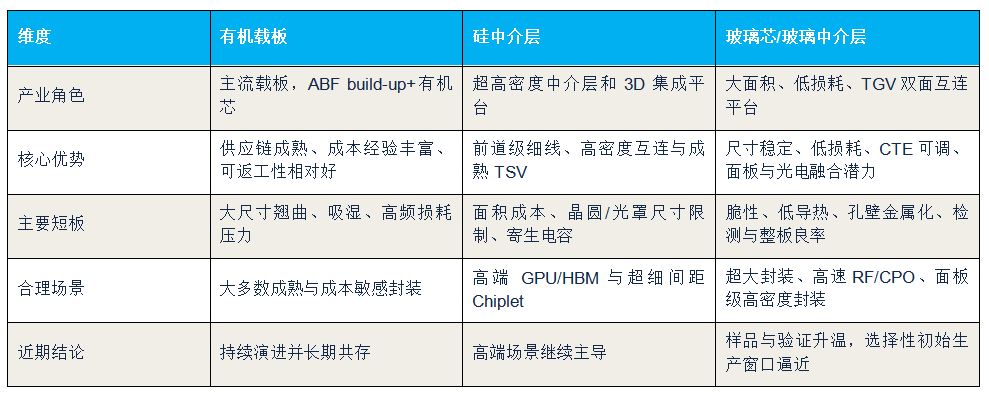

2.3 玻璃不是“更好的硅”，也不是“更硬的 ABF”

图：玻璃、TGV、TSV、混合键合与 CPO 的分层关系

玻璃的主要约束同样来自材料本身。它的导热性远低于硅和铜，不能自动解决 AI 芯片的散热；脆性使边缘裂纹、划伤和体内缺陷可能在激光、湿法、CMP、贴装或热循环中被放大；Cu 与玻璃的 CTE 差又会形成界面应力、铜凸起、裂纹与分层风险。因此，玻璃的材料优势只有通过结构设计、低温工艺、铜体积控制、应力缓冲层、热路径和全流程检测才能兑现。

三、TGV 全流程：从“打出孔”到板级良率闭环

TGV（Through-Glass Via）是在玻璃芯或玻璃中介层中形成的垂直导电通道。与 TSV 相比，玻璃内壁本身绝缘，通常不需要先沉积一层独立的孔壁绝缘层；但这不代表流程简单。玻璃—金属界面仍需表面活化、黏附/阻挡与连续种子层，深孔覆盖和热循环可靠性仍是核心壁垒。

图：TGV 玻璃芯剖面、铜互连与 RDL

3.1 八步工艺链与缺陷叠加

图：TGV 完整过程链与缺陷叠加

第一步是玻璃配方与原片。半导体级玻璃原片不仅要控制厚度、TTV、Ra 和 CTE，还要控制气泡、夹杂、结石、微晶、划伤、边缘裂纹与体内应力。飞秒激光能够提高加工精度，却不能“修复”原片缺陷；相反，激光诱导应力和后续湿法可能把不可见缺陷转化为破片或裂纹源。

第二步是成孔。可选路线包括直接激光钻孔、选择性激光蚀刻、LIDE、湿/干法蚀刻以及感光玻璃。主流“激光改质+湿法”路径先用超快激光改变局部玻璃结构，再通过选择性蚀刻形成通孔。评价设备不能只看孔速，还要同时看孔位精度、顶径/腰径/底径、锥角、侧壁粗糙度、崩边和微裂纹。

第三步是湿法扩孔与清洗。HF 或缓冲体系的选择比、温度、浓度、时间、流场和残渣控制共同决定孔形。侧蚀会改变腰径与锥角，清洗不足则会污染后续种子层；破片、EHS 与废液回收使湿法设备成为量产线的重要成本与安全约束。

第四步是表面活化、黏附/阻挡与种子层。PVD、化学镀、ALD/CVD 或混合方法都可能用于建立连续导电起始层。沙漏孔、倒扣孔或高深宽比孔会产生阴影区，导致局部断种；必要时需要双面翻转 PVD、共形沉积或化学镀补强。种子层的不连续会在下一步放大为 void、seam 和局部高阻。

第五步是铜电镀或混合填充。全铜填充电阻低，但铜体积大、热机械应力高；侧壁镀铜+介质塞孔、塞孔再钻、导电浆料或混合结构可在电性、应力、制造性、良率和成本之间取舍。添加剂体系、电流波形、孔形、传质和面板流场必须联合设计，“铜填满”不是唯一正确答案。

第六步是平坦化与 RDL。过镀铜需要通过 CMP 或蚀刻回退去除，并在玻璃两面形成细线 RDL、介质层和焊盘。铜凹陷、侵蚀、过抛、残留以及大面板畸变会造成 RDL 开短路和对准损失。SCHMID 发布的全面板工艺平台将湿法、PVD、ECD 与 CMP 联成一条嵌入线路流程，说明玻璃产业化会带动全面板平坦化与线路设备，而不只是激光成孔设备。

第七步是键合、贴装和封装集成。玻璃平台还要与 Chiplet、HBM、光引擎、临时载体、底填、TIM 和焊料/铜柱协同。颗粒、翘曲、overlay、已知良品（KGD）和返工策略会决定高价值芯粒能否安全进入封装。

第八步是检测、可靠性与数据闭环。AOI 负责漏孔、位置和顶/腰/底径；X-ray/CT 与 SAM 检测孔内空洞、分层和隐藏裂纹；干涉量测监控 CMP 凹陷/凸点；链路电阻与 ATE 连接到板级电性；HAST、HTS 和热循环触发潜在失效后，再通过 EMMI/OBIRCH、FIB/SEM/TEM 与材料分析追溯根因。只有把各站参数关联到最终板级结果，设备与材料的“能力”才变成可复制的制造窗口。

3.2 百万孔条件下，“99.9% 单孔良率”几乎没有意义

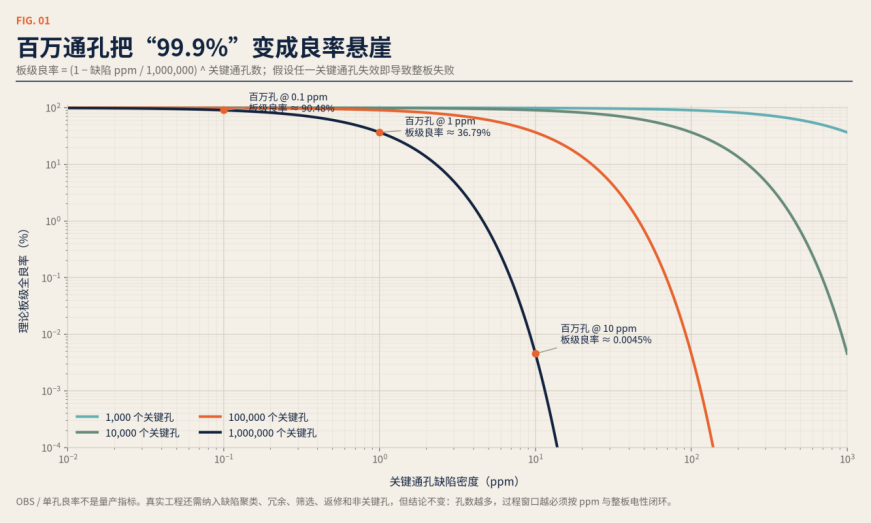

图：百万通孔下的理论板级良率悬崖

若假设每个关键通孔独立、任一关键孔失效都导致整板失败，则：

板级全良率 =（1 − 关键通孔缺陷 ppm / 1,000,000）^ 关键通孔数。

当一块板有 100 万个关键孔时，单孔 99.9% 良率意味着每孔缺陷率 1,000 ppm，理论板级全良率趋近于零。即使缺陷密度降低至 1 ppm，理论板级良率也只有约 36.79%；降低至 0.1 ppm，才约为 90.48%。现实设计可以通过冗余、非关键孔划分、筛选、返修与缺陷聚类模型修正这一简单假设，但其工程含义不变：量产不能只报“单孔良率”，必须同时报每百万孔缺陷数、板级电性良率、缺陷分布和筛选策略。

这也解释了为什么 TGV 的核心设备链一定包括检测和软件。Onto/LPKF 指出，早期微裂纹可在后续工艺扩展成致命缺陷，孔位和孔形会影响双面电连接与电镀完整性；入料玻璃、成孔、铜镀层和 CMP 必须逐站量测。[3] 所以，能够在几分钟内扫描数百万孔的高速 AOI、孔内 X-ray/声学检测、跨站数据追溯和缺陷分类，其价值可能不低于成孔本身。

四、材料产业链：真正决定量产的隐形配方

材料产业链的难点在于，大量价值并不体现在最终产品的可见结构中，而是隐藏在玻璃配方、清洗、表面活化、靶材、添加剂、光刻胶、介质和 CMP 浆料里。任何一项材料的批次波动，都可能通过成孔、金属化和热循环被放大。

4.1 电子级玻璃原片：缺陷预算从熔炉开始

玻璃原片供应商需要同时控制五类指标。第一类是体内缺陷，包括气泡、夹杂、结石、条纹和微晶；第二类是表面与边缘质量，包括划伤、崩边、Ra 与亚表面损伤；第三类是几何，包括厚度、TTV、平整度和大面板翘曲；第四类是材料物性，包括 CTE、Dk/Df、吸湿、强度、软化点和化学耐受；第五类是批间一致性与可追溯性。显示玻璃或盖板玻璃的规模制造经验是重要基础，却不能自动等同于半导体级 TGV 原片能力。

从配方看，无碱玻璃适合电绝缘与封装基板，硼硅玻璃兼顾热膨胀和加工，铝硅玻璃有较高强度，熔融石英具低损耗与低 CTE，但加工与成本更高，感光玻璃则提供特定成孔路线。选择不能脱离目标孔径、面板尺寸、金属化与热预算。

4.2 湿法、种子层和电镀材料决定“孔能否变成互连”

湿法材料包括 HF/缓冲蚀刻体系、清洗剂、活化剂和过滤/回收系统，关键不是化学品名称，而是选择比、浓度与温度稳定、金属离子污染、残留、颗粒和 EHS。种子/阻挡材料可能涉及 Ti、TiW、Cr、Cu 靶材、催化剂和化学镀体系；其任务是让高深宽比孔壁获得连续覆盖，并在热循环中保持 Cu/玻璃黏附。

电镀材料由高纯铜盐、抑制剂、加速剂、整平剂、络合剂和在线分析体系组成。添加剂配方需要与孔形、传质和电源波形协同，既要减少空洞与 pinch-off，又要控制过镀和内应力。对玻璃基板而言，药液稳定性、面内浓度和过滤循环会直接影响百万孔分布的一致性。

4.3 RDL、CMP 与封装材料把局部互连连接到系统可靠性

RDL 需要光刻胶/干膜、PI/PBO/BCB 等介质、铜与表面处理材料；CMP 需要浆料、抛光垫、清洗与端点控制；封装集成还需要临时键合胶、解键合层、底填、TIM、焊料和铜柱。玻璃低导热意味着 TIM 与散热结构更关键，玻璃脆性则要求键合/解键合和底填在低温、低应力条件下工作。

材料企业的验证周期往往长于单机设备展示，因为材料一旦改变，会同时影响孔形、界面、应力、介电和寿命。真正的进入壁垒不是“能否提供一瓶配方”，而是能否在客户指定玻璃牌号、孔形、设备和可靠性条件下，给出稳定的批次窗口、失效数据库与变更管理。

五、设备产业链：从单机参数竞争走向整线协同

图 ：TGV 材料、激光、湿法、金属化与检测设备链

图 ：材料—设备—过程控制—基板与系统的价值链

5.1 激光设备：孔速只是起点

超快激光设备由激光源、光束整形、扫描振镜、精密运动平台、自动聚焦、温控、视觉定位和软件组成。量产评价至少包含单位时间改质孔数、位置精度、孔径分布、崩边/裂纹、热影响、不同玻璃牌号兼容性、面板全幅一致性、设备稼动率和维护成本。只公布最佳孔径或单片速度，无法证明设备在大面板长期运行中的可制造性。

选择性激光蚀刻/LIDE 的核心优势是先改质再湿法成孔，可以获得较高深宽比和较低热损伤；但它把设备竞争从“激光单机”扩展到“激光—湿法—检测”的组合窗口。LPKF 的技术资料也把低侧壁缺陷、无微裂纹和大面板均匀性列为玻璃芯基板的量产要求。

5.2 湿法、PVD/ALD/CVD 与电镀：面板均匀性决定产能是否真实

湿法设备必须在大面积玻璃上控制流场、温度、浓度、选择比、破片和干燥水痕。PVD 面临孔壁阴影和双面处理，ALD/CVD 提供更好共形性但需要平衡速度与成本；化学镀可补强连续覆盖，却增加配方和废液管理。电镀设备则必须统一处理孔内传质、面内电流分布、添加剂监控和铜应力。

对面板级设备，名义面板尺寸不等于有效产能。真正影响成本的是可用面积、边缘排除、破片率、换型时间、双面处理方式、药液寿命、维护周期和良品面积吞吐量。设备厂商若只能在展示样片上获得理想截面，而不能把过程能力指数、缺陷 ppm 与板级电性关联起来，就仍处于工程化早期。

5.3 CMP、RDL、键合和检测把“后道”升级为前道级控制

CMP 需要在低刚度、易碎的大面板上同时控制铜凹陷、介质侵蚀、全幅平坦和破片；RDL 光刻要补偿玻璃面板畸变、实现双面对准和细线开短路控制；临时键合/解键合与倒装贴片则要保护高价值芯粒。混合键合进一步把颗粒、表面粗糙、overlay 和清洗标准推到前道级别。

检测设备是最容易被低估、又最可能形成复利的环节。AOI 需要在数百万孔中寻找漏孔、位置和孔形异常；X-ray/CT、SAM 和干涉量测要识别孔内空洞、分层和 CMP 形貌；电测与可靠性必须连接到设备日志。iST 的案例显示，通过 X-ray 定位、截面和 SEM 识别填铜不均与空洞，再调整电镀参数和时间，才能改善填充完整性。

设备价值最终由一个乘法式决定：良品面积吞吐量 = 名义产能 × 稼动率 × 过程良率 × 板级电性良率。 任何一项接近零，其他参数再漂亮也不能转化为商业产出。国产设备的机会因此不只是替代进口单机，而是通过材料、化学品、基板厂和封测厂联合开发，把工艺窗口、耗材、维护和数据模型固化为整线能力。

六、应用前沿：HBM、Chiplet 与 CPO 如何接入玻璃平台

6.1 HBM 与 Chiplet：玻璃位于“更下层”的系统平台

HBM 堆叠内部仍依赖 TSV 或混合键合，逻辑芯粒之间可用 SoIC/混合键合，中介层承担细线横向互连，玻璃芯/TGV 则可在更下层提供机械支撑、双面 RDL、供电和系统连接。因此，“TGV 替代 TSV”是错误命题；更合理的架构是不同垂直互连按尺度分层。

当封装尺寸扩大时，有机载板的翘曲和图形对准压力上升，玻璃的尺寸稳定与 CTE 可调性更有价值；但 HBM 与 GPU 的热通量也使玻璃低导热成为约束。玻璃平台必须与热扩散层、TIM、铜结构和系统冷却共同设计，而不能仅用介电优势解释采用逻辑。

6.2 CPO：玻璃最具想象力、也最需要谨慎取证的场景

图：玻璃平台上的电互连与光互连协同

CPO 的目标是把光引擎靠近交换 ASIC 或计算芯片，缩短高速电链路，从而降低网络功耗与信号损失。NVIDIA 已在 Spectrum-X Ethernet Photonics 中公开采用 CPO，并给出相对传统可插拔网络的能效与可用性改善指标。这确认了 CPO 的产品化趋势，却不自动确认某一特定玻璃基板供应商进入其 BOM。

玻璃对 CPO 的吸引力来自四点。其一，低损耗和尺寸稳定有利于高速电互连；其二，透明度和折射率可设计性为波导、耦合结构和被动光学提供空间；其三，TGV 可在电、光模块周围提供垂直供电与信号；其四，面板级制造可能提高光电模块的面积利用率。相应的验证也必须跨越电与光：插损、回损、耦合容差、热漂移、封装应力、激光器寿命、可测试性、维修性和供应链标准缺一不可。

6.3 EDA/PDK 是“看不见的设备”

当玻璃配方、TGV 几何、RDL、铜应力、光波导和封装热路径耦合后，设计与制造不能再串行交接。产业需要面向玻璃的材料模型、TGV 参数化单元、信号/电源完整性模型、热机械模型、光电协同仿真、DFM 规则、测试结构与良率学习数据库。没有 PDK 与标准化设计规则，客户每次导入都要重新做材料和可靠性开发，商业化速度会被反复拉回工程样品阶段。

七、产业格局：全球先行者与国产链的真实位置

7.1 全球：路线图、低产量制造与设备生态已经形成，但 HVM仍在收敛

Intel 是芯片与封装平台路线的代表。其官方资料称已开展十年以上玻璃基板研究与可靠性评估，计划在本十年后半段提供完整方案，首批面向数据中心、AI 和图形等大封装、高速场景。这说明需求与长期研发投入明确，但“本十年后半段”不能被压缩为某个确定量产年份。

Absolics 是玻璃芯制造工程化的代表。其官网称 2024 年完成 SVM 设施建设和调试，并在 2026 年推动商业化；美国 NIST 则把 Covington 设施精确定义为“低产量制造设施”，项目用于材料、工具、设计与原型集成验证。 [9] 因此，其合理阶段是低产量制造/客户验证基础设施已形成，HVM 客户、良率和产量尚未公开。

AGC 提供较清晰的 TGV 产品规格，LPKF 提供 LIDE 成孔工艺与设备，Onto Innovation 强调从入料到 CMP 的量测闭环，SCHMID 把湿法、PVD、ECD 与 CMP 连接到全面板平台；这些参与者说明全球生态已从“材料可行性”转向“工艺集成与过程控制”。

7.2 国内：覆盖度提高，但需要从“名单”走向“证据分级”

国内企业已覆盖特种玻璃原片、超快激光、湿法、PVD/CVD、电镀、CMP、直写光刻、键合、检测、玻璃芯加工、封测和光模块。这个覆盖度具有战略意义，因为玻璃基板不是单设备赛道，本地协同可以显著缩短配方、孔形、镀铜与检测的迭代周期。

但是，材料企业的显示玻璃、盖板玻璃或特种玻璃经验，只能证明能力邻近；设备企业的先进封装交付、样品测试或首台设备出货，只能证明工程化入口；基板企业的样品、专利、产线规划或客户送样，只能证明验证推进。只有客户认证、重复订单、稳定稼动、整板良率、可靠性寿命和收入披露同时出现，才能把阶段提升到商业量产。

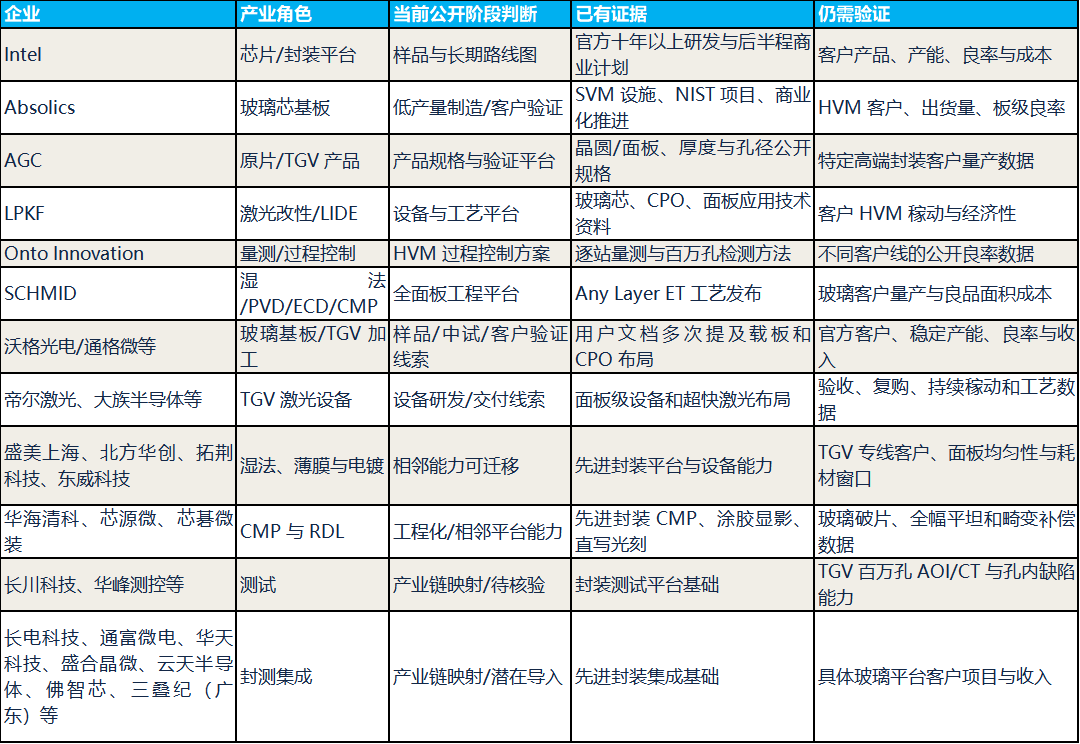

这一矩阵不是企业优劣排名，而是证据成熟度地图。它帮助区分三件常被混为一谈的事：企业具备相邻能力、企业完成玻璃样品、企业形成可重复量产。三者之间往往隔着数轮材料—设备—客户联合验证。

八、商业化：从样品到HVM (大规模量产) 还需多久？

图：玻璃基板从样品到 HVM （大规模量产）的分阶段时间线

8.1 “2026 企业目标”与“约 2028 行业初始生产”可以同时成立

SEMI 与 Global Net 的 2026 年报告摘要认为，玻璃芯基板可在约 2028 年进入选择性高性能应用的初始生产；其长期 CAGR 情景从极低基数起步，不应被理解为近期确定订单增速。企业提出 2026 年样品、试产或商业化目标，与这一判断并不矛盾，因为样品、工程线、客户认证、低产量制造、选择性初始生产和高量产是六个不同阶段。

2026—2027 年更值得观察的是低产量设施、客户验证和整线闭环，而不是单纯宣布“产线点亮”。2028 年附近，如果选择性高性能产品出现重复订单，并能公开板级良率、可靠性和设备稼动，玻璃将从技术主题进入商业验证。2029—2030 年能否扩大，则取决于有机载板改进速度、玻璃良品面积成本、终端架构采用与区域供应链的协同。

8.2 十个比市场规模预测更有用的领先指标

第一，终端或 OSAT 是否在产品级 BOM、技术论文或供应商认证中明确玻璃角色。

第二，基板企业是否从送样转向重复订单，并披露低产量与 HVM 的口径。

第三，原片是否有半导体级体缺陷、TTV 与批间一致性规格。

第四，关键通孔缺陷是否以 ppm/dppm 和整板电性，而非单孔百分比披露。

第五，是否有大面板破片率、有效面积与良率数据。

第六，激光、湿法、PVD/ECD、CMP 与检测设备是否形成联合工艺窗口和重复验收。

第七，药液、靶材、浆料和介质是否出现经常性消耗，而非一次性验证。

第八，可靠性是否覆盖 HAST、HTS、热循环、铜扩散、裂纹和分层，并可追溯到工艺参数。

第九，是否形成 PDK、设计规则、测试结构和多供应商标准。

第十，单位良品面积成本是否在不牺牲寿命与返工的前提下下降。

九、结论：真正的拐点，是整板良率进入可验证闭环

玻璃基板的战略意义是真实的。AI/HPC 扩大封装尺寸与 I/O，HBM 与 Chiplet 推高互连密度，CPO 把光链路带到交换芯片附近，面板级制造则要求更稳定的几何基准。玻璃的低损耗、尺寸稳定、CTE 可设计、平整与透明性，为这些问题提供了一套不同于有机载板和硅中介层的材料解法。

但玻璃产业化也不是一条由“材料优势”自动推导出的直线。原片缺陷决定成孔窗口，孔形决定种子层覆盖，种子层决定填铜方式，铜体积决定热应力，CMP 和 RDL 再把局部缺陷放大为整板电性与可靠性问题。检测、软件、PDK 和客户认证并非配套环节，而是制造平台本身。

因此，研究玻璃基板和 TGV 应坚持三个判断。第一，玻璃与有机、硅将在不同封装层级和成本区间长期共存，短期不宜使用“全面替代”叙事。第二，国产化机会的核心不是设备名单扩张，而是材料、设备、基板和封测共同跑出的稳定窗口、重复订单与良品面积成本。第三，2026 年前后的样品和低产量制造是重要进展，但更具决定性的行业节点仍是约 2028 年前后能否出现选择性高性能应用的可验证初始生产。

玻璃基板的真正拐点，不是某家公司打出更小的孔，也不是某条产线首次点亮；而是当一块承载数十万乃至数百万个 TGV 的大面积玻璃，在连续批次中同时满足孔位、金属化、RDL、电性、热循环、破片率和单位良品面积成本，并且这些结果可以被客户、设备日志和失效分析共同审计。那一刻，玻璃才从“先进封装材料热点”变成“可规模复制的系统平台”。
