UFS 5.0移动存储商用进入倒计时！

7月29日，铠侠宣布开始出货UFS 5.0嵌入式闪存商业样品，距离今年2月交付功能评估与互操作性测试样品仅五个月。

这一进展意味着该标准的产品化进程已进入量产前的最后验证阶段。

三星电子已于6月正式发布其UFS 5.0解决方案，并计划于第四季度启动量产。而在更早的2025年8月，美光已宣布停止移动端NAND闪存研发，转向企业级AI存储。UFS 5.0作为JEDEC于2026年2月发布的新一代嵌入式存储标准，正从技术规范加速走向实际商用，三大厂商的不同选择也勾勒出移动存储市场的新格局。

如果说UFS 4.0时代解决的是“够快”的问题，那么UFS 5.0要回答的则是“如何在快的同时兼顾全场景”的命题。

端侧AI的到来，让存储不再只是被动的数据仓库，而是需要实时响应模型加载、高频碎片读写和持续大流量传输的主动参与者。

基于这一需求变化，UFS 5.0在标准制定时并没有将全部筹码押在顺序速度上，而是从带宽、随机响应、功耗控制、物理空间到数据安全多个维度同步推进，力求在提升峰值性能的同时不牺牲实际使用中的稳定性和续航表现。

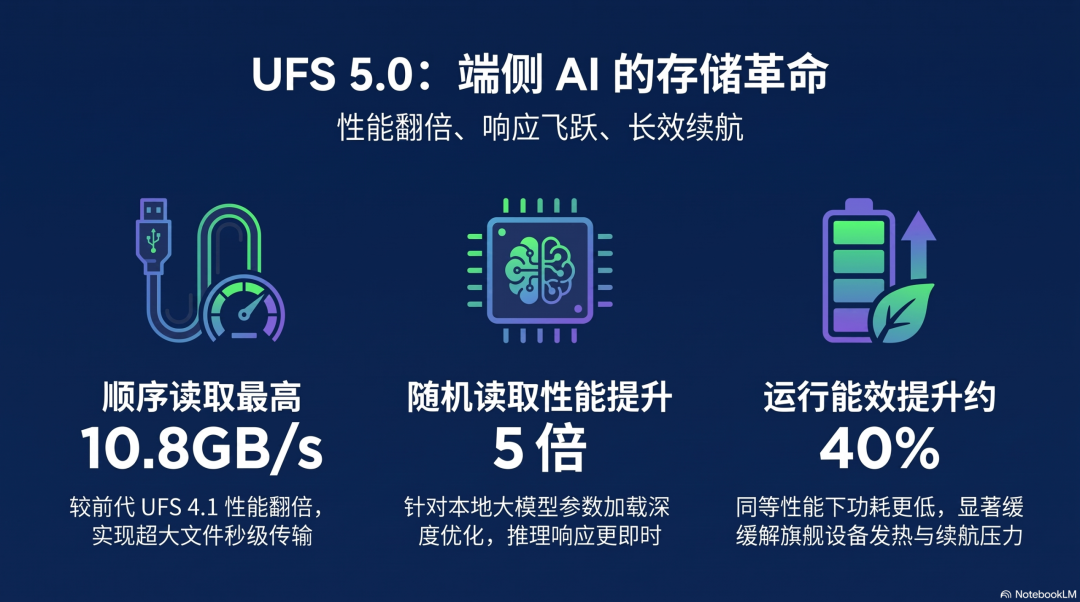

UFS 5.0顺序读取速度最高达10.8GB/s，顺序写入最高达9.5GB/s，相比UFS 4.1（读取约4.2GB/s，写入约2.8GB/s）提升一倍以上；随机读取性能提升约5倍，随机写入提升约2倍——后者对于端侧AI的意义甚至更为直接，因为本地大模型的参数加载、多模态助手的实时推理，本质上都是由大量小数据块的频繁调用构成的，而并非单纯的大文件顺序搬运。

底层架构方面，物理层采用MIPI M-PHY v6.0，支持HS-Gear6模式与PAM4信号编码，单通道速率达46.6Gbps，双通道理论带宽可达10.8GB/s；链路层升级至UniPro v3.0，旨在减少传输延迟。能效优化上，通过时钟门控、多电压供电及独立电源轨（VCCQ_M）等技术，同等读取性能下能效较UFS 4.1提升约40%，这对于手机、XR头显等电池敏感型设备而言，意味着高负载场景下的发热和续航压力有望得到一定缓解。

封装尺寸缩小至7.5mm×13mm×0.9mm，体积缩减约16.7%，最高容量支持1TB，为设备内部布局提供了更多腾挪余地——在旗舰手机内部，每平方毫米的空间争夺都直接关系到电池容量或相机模组的取舍。

安全与可靠性方面，新增内联哈希（Inline Hashing）技术用于实时数据完整性校验，链路均衡（Link Equalization）技术可补偿高速传输中的信号衰减，降低数据丢包风险。

在标准发布后的半年内，头部厂商的落地节奏已逐渐清晰。三星电子于2026年6月23日正式发布基于第9代V-NAND技术的UFS 5.0存储方案，顺序读写分别达到10.8GB/s和9.5GB/s，随机性能及能效均较前代有所提升，封装尺寸为7.5mm×13mm×0.9mm，最大容量1TB。量产计划定于2026年第四季度，首批应用瞄准旗舰智能手机，并计划扩展至XR头显和AI可穿戴设备。

铠侠则于7月29日推出商业样品，其方案采用自研主控与第8代BiCS Flash 3D闪存，顺序读取最高10GB/s、顺序写入最高9GB/s，提供512GB和1TB两种容量，封装尺寸同样为7.5mm×13mm，并特别强调增强型热管理设计以保障高速读写稳定性。铠侠预计于2026年底开始量产，覆盖AI手机、AI平板、XR设备和机器人等多元端侧AI设备。

上述两家厂商在参数上各有侧重：三星在峰值速率上略有领先，而铠侠更强调热管理和实际应用适配。

美光则于2025年8月宣布全面停止移动端NAND闪存（含UFS 5.0）的研发，将战略重心转向企业级AI存储（如HBM、企业级SSD）等领域，因此UFS 5.0时代的市场竞争将主要在三星与铠侠之间展开。

根据公开信息，三星和铠侠的量产时间均集中在2026年第四季度及年底，届时UFS 5.0有望逐步导入旗舰智能手机、XR头显、AI可穿戴设备以及部分机器人和智能汽车等终端。

业界认为，端侧AI应用（如本地大模型加载、实时多模态交互）对存储带宽和随机响应能力的需求，是推动UFS 5.0落地的主要驱动力之一。

不过，实际商用节奏仍取决于终端厂商的导入进度、成本控制以及整体系统适配情况——例如，主控芯片、接口协议和操作系统层面的协同优化需要时间，预计2027年之后市场渗透才会逐步扩大。

总体来看，UFS 5.0代表了移动存储在性能、功耗和空间利用率上的综合演进方向，其市场表现尚需观察后续量产交付和终端产品的实际反馈，但可以肯定的是，端侧AI对存储性能的倒逼正在加速这一技术的普及进程。
