核心摘要
对于固态断路器（SSCB）而言，功率器件需要同时满足：
超低导通损耗
高电流承载能力
强雪崩耐受能力
极高可靠性
相比传统SiC MOSFET，CoolSiC™ JFET具有：
更低RDS(on)
无栅氧层可靠性问题
更强雪崩能力
更适合SSCB和高压配电系统
因此正在成为电网、数据中心、储能、和直流配电系统的重要选择。

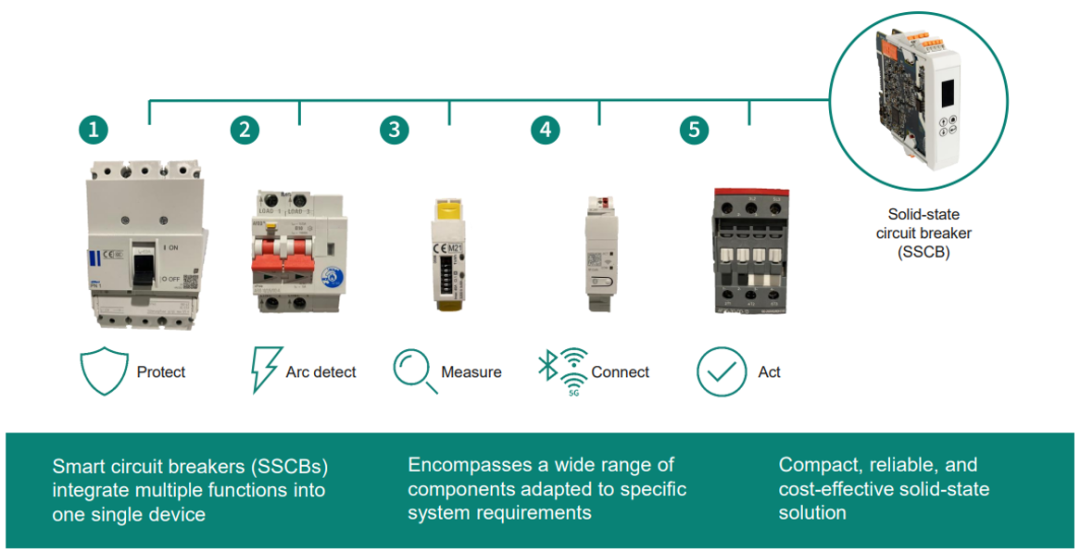

在新一代电力输送与配电系统向高比例新能源、高压直流化、智能化升级的大趋势下，SSCB（固态断路器）正成为新一代电力输送与分配网络的标配保护设备。相较于传统机械断路器，SSCB 凭借微秒级快速分断、无电弧、超长寿命、可控性强的优势，可精准适配储能电站、直流微网、数据中心高压直流、新能源并网、轨道交通等场景，实现故障快速隔离、系统安全冗余、提升与电网运维智能化，正加速替代传统开关设备，成为新型电力保护体系的主流方案。

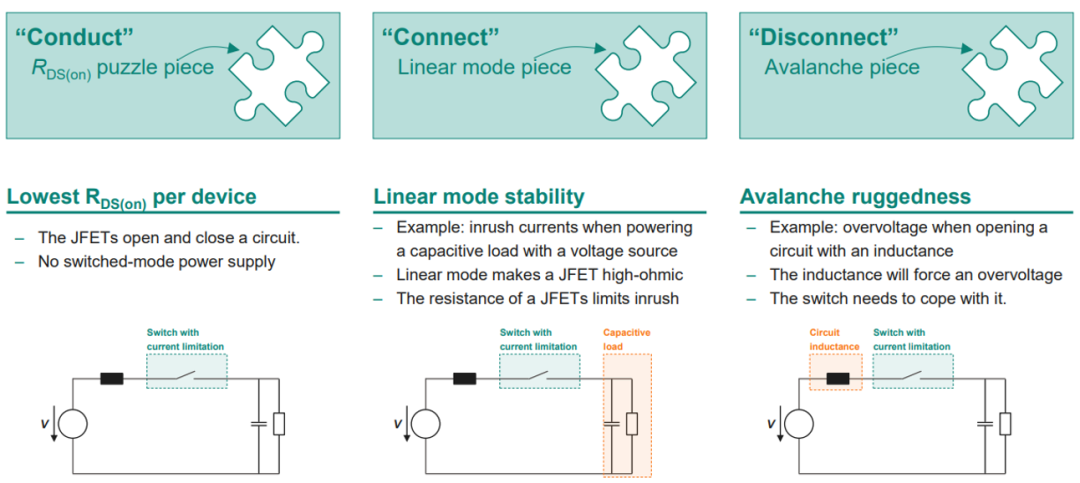

在固态断路器中，CoolSiC™ JFET器件因其低导通电阻特性而被广泛选用，其具有更高电流能力、可靠性高、操作精确等显著优势。此外，作为常通型器件，CoolSiC™ JFET特别适用于需要高效且可靠的电流管理的应用。其独特的特性可大幅降低 SSCB 整机功耗、缩小设备体积、强化极端工况下的运行稳定性，使其成为提升现代SSCB性能的理想选择。另外，得益于JFET稳定的线性区间和更强的雪崩能力，在热插拔应用和带感性负载开关的场景中也有明显优势。
器件结构及特点
英飞凌的半包沟槽栅SiC MOSFET通过栅极电压控制垂直沟槽侧壁氧化层下的反型层沟道，实现器件的通断。而SiC JFET是一种单极型结型场效应器件，其核心结构基于PN 结反向偏置的耗尽型工作原理，没有SiC MOSFET 结构的氧化层界面。
SiC JFET和SiC MOSFET在器件结构上存在明显的区别， SiC JFET以轻掺杂的 N 型 SiC 漂移层为导电沟道，在沟道两侧制作 P 型栅区，形成天然的 PN 结。源极与漏极均为 N 型重掺杂区，栅极引出 P 型区，通过控制栅源 PN 结的反向偏置电压，调节沟道的导通与关断。
由于结构上的差异，使得SiC JFET自带许多不同于SiC MOSFET的特性, 主要有以下几点：
更低的RDSon，SiC JFET导电通道比SiC MOSFET单元结构的界面通道宽得多，且沟道载流子迁移率远高于SiC MOSFET 的沟道，显著降低了导通电阻的沟道电阻部分，因此单位面积可实现更低的RDSon，使得在许多大电流的应用中可以使用SiC JFET器件降低导通损耗。
无栅氧可靠性问题，因为本身没有栅极氧化层结构，SiC JFET规避了的氧化层可靠性、界面态陷阱、阈值电压漂移等问题，提升了高温稳定性与长期可靠性；
更高的抗雪崩能力，在沟槽MOSFET中栅极底部电场往往比较集中，对器件设计与工艺的要求更高，而SiC JFET 可以将能量分布在芯片的更多区域且没有栅极退化，可以实现承受更高的雪崩能量；
使用MOV和TVS提升SSCB的保护能力
CoolSiC™ JFET 的雪崩能力会在数据手册中相应地进行定义，从而能够实现固态开关应用所需的极高耐用性。
规格书定义的雪崩耐量和允许的雪崩电流
对于固态断路器和配电应用而言，在高电感环境下切断大电流（> 500A）时，需要注意器件的阻断电压将超过额定阻断电压 VDSS而进入雪崩模式。此时要根据EAS单次脉冲雪崩能量和IAS单次脉冲雪崩电流进行评估可靠性，第一个数值表示器件在给定条件下能够吸收的雪崩能量，第二个数值则表示该特定工作模式下的最大电流。
上图是SSCB应用的简化配置图。因为交流应用需要双向阻断和导通能力，为了处理线路和负载的感性能量，在双向电路中并联了一个金属氧化物压敏电阻（MOV），在实际应用中可以将MOV和TVS（瞬态电压抑制二极管）进行搭配使用，MOV负责吸收高浪涌能量，TVS负责处理精确的电压钳位，作为两级协同保护。
在高感性工作负载下， 负载存储的能量往往会超过SiC JFET数据手册中给出的雪崩能量极限，不能单独依靠SiC JFET自身承受较大的能量，可以将SiC JFET配合MOV工作以承受更大的能量。当关断时刻 SiC JFET 的漏极电压超过 VDSS 并进入雪崩模式时，电流将切换至MOV作为主要能量吸收元件的器件，吸收负载产生的大部分能量，此时需要限制通过SiC JFET的最大电流在 IAS 以内。

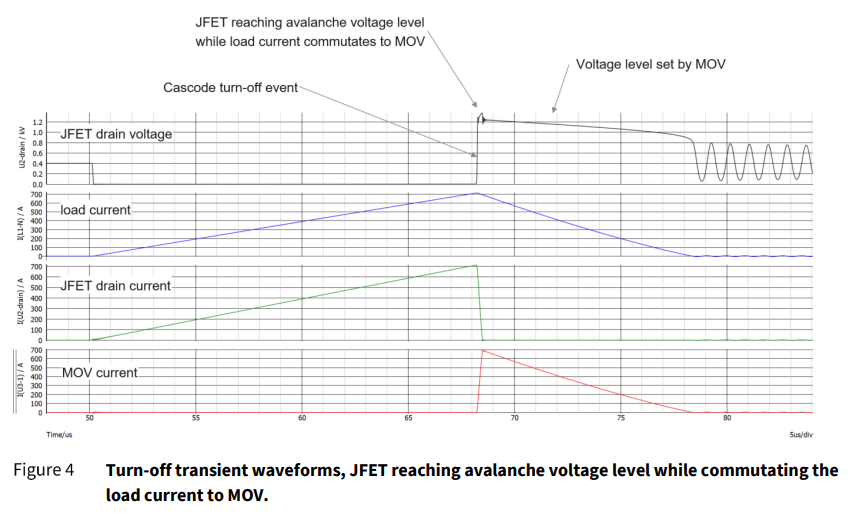

关断瞬态波形，SiC JFET达到雪崩电压水平，将负载电流切换至MOV
SiC JFET工作特性及驱动配置

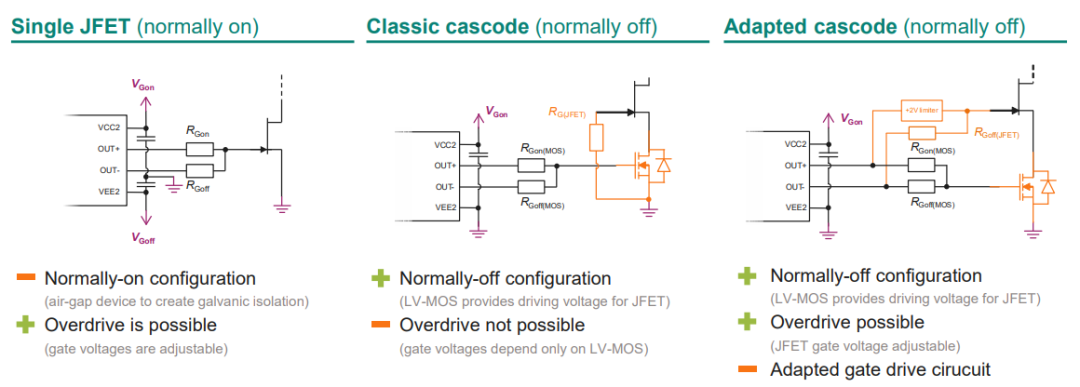

从驱动层面看，SiC JFET本身是常开型器件，当栅极加负压（VGS<0）时关断，零压 / 正压（VGS≥0）时导通，可以通过独立的正负电源实现通断控制，这样电路结构简单且无额外级联器件，总的Rdson和寄生参数的影响最小，但是驱动复杂度高，且需要双极性电源。
另一种办法是通过Cascode形式驱动，将低压 Si MOSFET与 SiC JFET 级联，低压 MOS 串联在 SiC JFET 的源极回路，利用低压Si MOSFET的截止电压VDS向SiC JFET提供负VGS（-VGS = VDS），通过控制低压Si MOSFET 的通断，间接调节 SiC JFET 的栅源电压，使整体呈现常关（Normally-Off）特性，可以兼容标准低压Si MOSFET驱动逻辑。

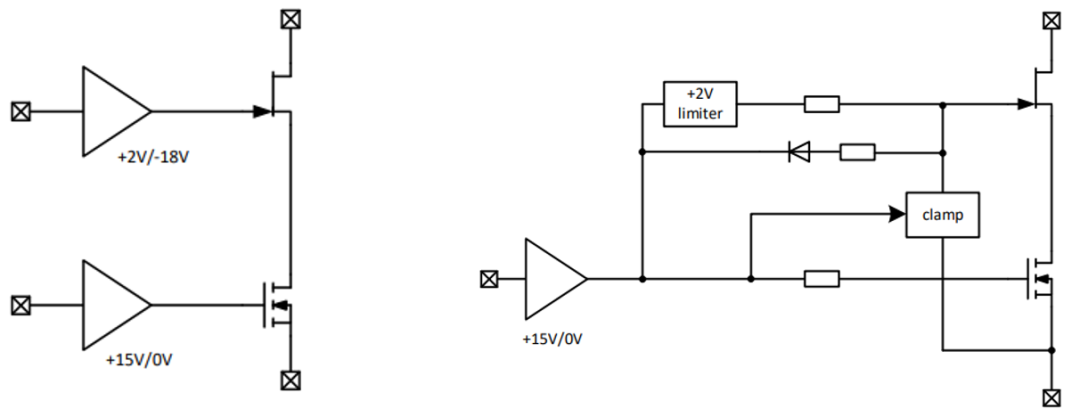

双路驱动Cascode和单独驱动Cascode形式
Cascode级联的器件也可以各自分别驱动，例如使用JFET进行负载开关，而仅使用低压Si MSOFET进行安全关断。单驱动器级联配置可同时切换这两个器件，但所需的元器件和电路板空间要少得多。虽然双驱动器配置允许对两个开关进行独立控制，但实现难度比较高。由于 SSCB 类型应用无需独立控制功能，因此更倾向于采用单驱动器方案。
CoolSiC™ JFET 需要 +2V 的栅极电压才能实现最佳导通，关断则需要 -18V 的负电压。在栅极电压为 0V 时，SiC JFET 器件也能导通，但将栅极电压提升至 +2V 可将有效 Rdson 降低约 8-10%。当使用单驱动SiC JFET级联时，驱动器可以用+15V/0V驱动能力的标准Si MOSFET栅极驱动IC，例如1ED3124MU12H。该器件的输出通过电阻直接驱动低压Si MOSFET，导通和关断时可分别使用不同的电阻。

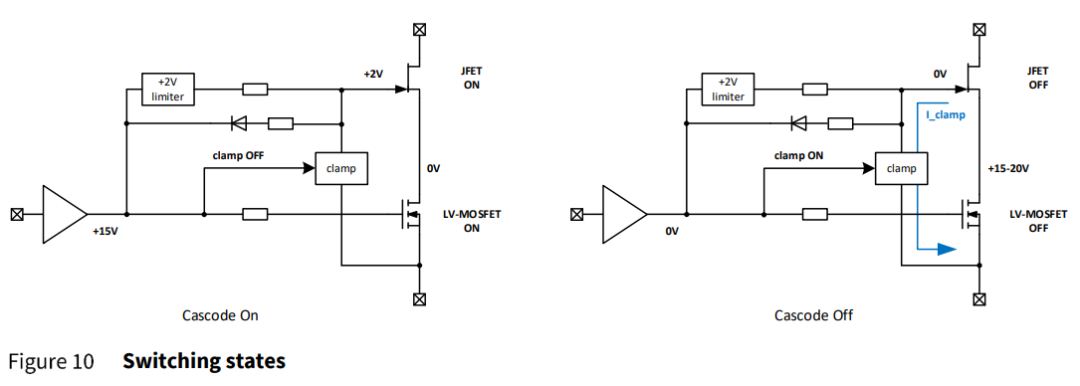

在导通时，栅极驱动IC向低压MOSFET和SiC JFET栅极引脚提供正栅极偏压。SiC JFET栅极的正栅极偏压限制在+2V，避免驱动SiC JFET的栅源二极管进入导通状态。低压MOSFET的正栅极偏置将SiC JFET的源极电位连接至参考电位。在导通模式下不使用钳位电路。
当关闭SiC JFET时，栅极驱动 IC 将切换为 0V 输出，从而关闭低压 MOSFET，同时为 SiC JFET 栅极提供 0V 参考电位。当低压MOSFET关断时，其漏极电位将升至约15-20V为SiC JFET提供更高的源极电位，从而产生负的栅源电压，进而使器件关断。为防止在dv/dt诱导的米勒电流情况下SiC JFET栅极被正向偏置，钳位电路被启用。钳位电路将把任何米勒电流短路至参考电位。
随着储能系统、数据中心高压直流配电、轨道交通和新能源电网的发展，SSCB正在成为下一代电力保护系统的重要基础设备。对于此类应用，功率器件不仅需要低损耗和高效率，更需要具备高可靠性和强雪崩能力。
相比传统SiC MOSFET，CoolSiC™ JFET凭借更低RDS(on)、无栅氧层结构、更强雪崩耐受能力以及优异的线性区稳定性，在SSCB、热插拔和高感性负载开关应用中展现出明显优势。英飞凌同时提供覆盖不同电流等级的CoolSiC™ JFET分立器件和模块化产品，为储能系统、智能配电网络、工业电源及高压直流系统提供更高效、更可靠的功率器件解决方案。
