开场：那个“背锅”的小零件。
你肯定遇到过这种情况：手机信号明明满格，网页就是打不开；Wi-Fi连着，视频卡成PPT；设备出厂测试全过，到现场三天就“罢工”。
你可能骂过运营商、怀疑过手机、换过路由器。
但很少有人会想到——罪魁祸首可能是一个比指甲盖还小的零件：射频连接器。
它像信号通路的“关节”。平时没人注意它，可一旦它出问题，整个系统就“瘫痪”了。
在射频工程师的圈子里流传着一句话：“连接器选型，不是在选一个零件，是在选整个系统的命。”
这话听着夸张，但你往下看就明白了。
第一部分：为什么说它是“第一块多米诺骨牌”？
射频连接器在系统中处在最前端——物理接入层。所有信号从天线进来、从芯片出去，都要经过它。
但多数人直到系统出了问题，才会想起它的存在。
有个数据你可能不信：连接器的成本通常只占系统BOM（物料清单）的 0.5%到1.5%，但业内统计显示，因连接器导致的射频链路故障，在现场返修原因中占比高达 18%到22%。
你省下的那几块钱，可能变成几十万的返修账单。
为什么会这样？道理不复杂。
一个失配损耗0.5dB的连接器，在末级功放输出50W时，会造成约 6到7W的功率直接转化为反射热量。热量累积，轻则加速器件老化，重则直接烧毁功放管。
IEEE的研究也证实了这一点：连接器接触面一旦开始退化，在高频下会表现出感性和容性交替变化的阻抗特征，这种变化随着频率升高会被急剧放大，最终导致整个信号链路崩溃。
说白了，连接器是系统的“关节”。关节选错了，再强的肌肉也发不出力。
第二部分：三大“致命选型陷阱”。
陷阱一：阻抗失配——50Ω接了75Ω的“静默杀手”。
2015年有个北美通信设备商的项目，产线测试全通过，现场安装后超过三成基站出现信号反射告警。排查了三个月，最后发现原因让人哭笑不得：采购部门图便宜，把一批本该用于视频监控的75Ω连接器配给了50Ω的射频系统。
两个规格差了25Ω，但在工程师看来，“拧得上、用得了、测试勉强过”。结果呢？
50Ω系统误接75Ω连接器，理论回波损耗仅约 -14dB，对应VSWR（电压驻波比）约为1.5。测试工程师一看：“还行啊，1.5不算太离谱。”
但坑就坑在“级联放大”上。
一个1.5的驻波看似可接受，但4级级联后，总传输系数下降超过 1.2dB，等效可用功率损失 24%。
在5G NR系统中，这会导致EVM（误差矢量幅度）恶化超过 3%，调制方式直接从256QAM降级至64QAM，吞吐量降低约 33%。
简单说：信号没断，但速度只剩三分之二。
正确做法是：选型第一件事确认阻抗（50Ω还是75Ω）和极性（标准还是反极性）。别以为“拧得上”就等于“配得对”。
陷阱二：频率覆盖不足——毫米波时代的“看不见的墙”。
如果说阻抗失配是“明枪”，那频率覆盖不足就是“暗箭”。

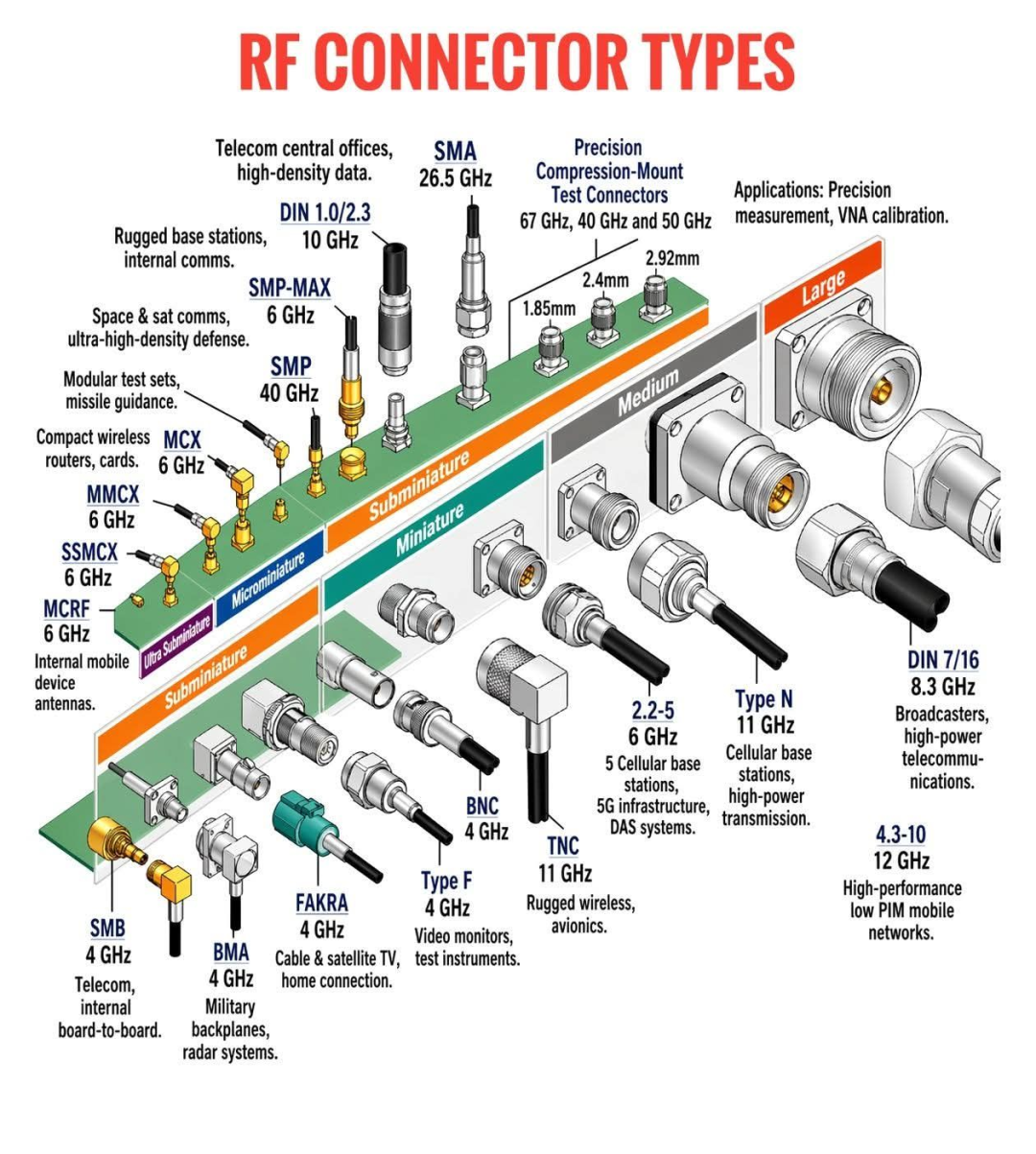

传统SMA连接器有效使用频率上限为 18GHz（精密型可达26.5GHz）。听起来够用？但5G毫米波频段（n257/n258）已经干到了 43GHz。
有人心想：“我系统跑28GHz，SMA标称18GHz，将就用用呗？”
结果让人怀疑人生。
有实测数据显示，在28GHz频点下，用额定18GHz的连接器，插损离散度高达 ±1.8dB。同批次合格连接器的离散度只有 ±0.2dB——差了9倍。
这意味着什么？你做十台设备，可能每台的射频指标都不一样。产线调测工程师会被逼疯。
I-PEX等厂商的数据也印证了这一点：针对5G毫米波应用，需要专门支持 15GHz甚至45GHz 的连接器方案，而非通用低频连接器能胜任。
正确逻辑是：频率余量不是“安全边际”，而是“可重复性”的前提。
行业内有条经验法则：连接器额定上限至少是系统最高工作频率的1.2倍。28GHz的系统，至少选35GHz以上的连接器。2.92mm（支持40GHz）起步，2.4mm（支持50GHz）更稳妥。
陷阱三：实验室合格，现场失效——“环境测试”的骗局。
这是最“杀人诛心”的一种。
有些连接器在实验室常温下测，驻波比漂亮、插损完美、寿命曲线好看。结果一上现场，半年之内批量“暴毙”。
问题出在“电性能选型”只做了20%的功课。
军工标准显示，射频连接器在长期贮存环境下，接触表面会因氧化腐蚀导致性能退化，尤其在 温度加速老化 条件下，插入损耗呈明显上升趋势。
一个细节：连接器内导体在温度循环（-40℃到+85℃，100个循环）后，未做应力释放设计的，中心导体缩进量可达 0.15到0.3mm。这点位移足以改变特性阻抗约 4到8Ω。
更隐蔽的是扭矩问题。SMA连接器标准锁紧扭矩应控制在 0.8到1.1N·m。有工程师用老虎钳“凭手感”拧，结果外螺纹变形、接触面受损，信号时断时续。
某储能项目的运维报告显示：系统故障中有37%源于连接失效。不是芯片坏了，不是软件崩了——是连接器扛不住了。
正确逻辑是：电性能选型只完成了20%的工作，机械与环境兼容性才是决定长期可靠性的权重因子。
第三部分：正确选型的“三阶筛选法”。
讲了这么多坑，那怎么选才对？
我把它总结成一个“三阶筛选法”，供你参考。
第一阶：电参数硬边界（一票否决）。
三个绝对底线，任意一个不满足就淘汰，没有商量余地。
频率范围：系统最高工作频率乘以 1.2倍。28GHz的系统选35GHz以上的连接器，50GHz的系统选1.85mm接口。
阻抗：严格匹配系统标称值（50Ω或75Ω）。拒绝“接近即可”的幻想。
插入损耗：单只连接器在全频带内插损建议参考 ≤0.1dB×√(f/GHz) 的经验值。10GHz处约0.316dB以内算合格。
第二阶：机械与环境适配（加权评分）。
根据实际工况建立评分矩阵，而不是“哪个便宜用哪个”。
可参考的权重分布：
插拔次数要求（30%）：测试工装选≥500次，固定安装选≥100次；
工作温度范围（25%）：户外设备必选-40℃到+85℃，室内可放宽；
抗振/抗冲击等级（25%）：车载/机载要过MIL-STD-810G标准；
防护等级（20%）：基站天线接口需要IP67以上。
第三阶：可制造性与供应链稳定性。
很多人到这个环节就忽视了。
主流射频连接器品牌交货周期2023年到2026年间平均 12到18周，非标定制型号甚至超过24周。选择非标准法兰的连接器，整机装配时间会增加 40%到60%。
从全生命周期成本来看：采购价高出30%到50%但经过充分环境验证的连接器，5年内累计故障率降低约65%到75%，总成本反而下降20%到30%。
多花三成采购费，省下七成返修钱。
结尾：转发这篇文章，不是抱怨，是告诉你的同行——你懂这个“小东西”的分量
一个几块钱的连接器，决定了整台设备、整套系统能不能稳定运转。
在航天领域，这个倍数能达到500以上。一次现场更换连接器的综合成本，是连接器本身采购价的 80到120倍。航天场景下，这个数字更惊人。
选型不当的“省”，是最大的浪费。
如果你正在做选型，或者身边有工程师正在为“信号莫名其妙断了”掉头发——转发这篇文章，不是抱怨，是告诉他们：你真的懂这个“小东西”的分量。
连接器是系统的关节——关节选对，系统才站得稳。
如果觉得这篇有用，点个“在看”收藏，下次选型迷茫时回看。
