博世SiC MOSFET路线曝光：200mm晶圆+第三代至第五代技术技术路线
新能源汽车进入800V时代后，碳化硅功率半导体的重要性持续提升。
从800V高压平台、超快充，到AI数据中心、高压直流供电，SiC MOSFET正在从新能源汽车向工业、能源和算力基础设施扩展。
但碳化硅产业竞争已经不再只是比拼导通电阻。
芯片可靠性、200mm晶圆制造、封装技术、系统协同以及稳定供货能力，正在成为下一阶段竞争的关键。
作为长期深耕汽车电子和功率半导体的企业，博世正在通过第三代、第四代和第五代SiC MOSFET，构建一条持续演进的碳化硅技术路线。
01 800V+AI算力，碳化硅进入新增长周期
800V高压平台正在成为新能源汽车的重要技术方向。
更高电压能够降低相同功率下的电流，有利于减少系统损耗，并提升快充效率。
这使得碳化硅MOSFET在主驱逆变器、OBC和DC-DC等环节的价值进一步提升。
与此同时，AI数据中心功率密度快速增长，高压直流（HVDC）、固态变压器（SST）等供电架构逐渐受到关注。
因此，“新能源汽车+AI数据中心”正在成为碳化硅功率器件的两大潜在增长市场。
02 博世第三代SiC MOSFET，重点突破可靠性
对于车规级碳化硅MOSFET来说，降低导通电阻只是一个方面。
长期高温、高压和频繁开关环境下的可靠性，同样决定器件能否大规模装车。
博世第三代SiC MOSFET基于垂直沟槽（Trench）结构，在沟槽底部加入深P型屏蔽区，以降低栅氧化层所承受的电场应力。
同时，通过优化JFET区域，在进一步降低比导通电阻的同时提升短路耐受能力。
据博世介绍，相关设计可使短路耐受能力提升约10%。
这体现了博世SiC MOSFET的一个核心思路：不是单纯追求参数，而是兼顾性能、可靠性和实际系统应用。
03 第四代SiC MOSFET：元胞尺寸进入2微米以下
在第三代产品之后，博世正在推进第四代SiC MOSFET。
这一代产品的核心方向，是进一步缩小元胞尺寸。
通过加深沟槽、减小沟槽宽度，博世计划将元胞尺寸从约3微米缩小至2微米以下。
元胞尺寸缩小，可以在相同芯片面积下获得更高的电流能力，也有助于降低单位面积导通电阻。
对于新能源汽车而言，这意味着更高的功率密度和更小的功率模块。
按照目前技术路线，第四代SiC MOSFET将针对200mm晶圆平台开发，预计在2029年前后进入市场。
04 第五代SiC MOSFET：引入超结结构
第四代之后，博世还在推进第五代SiC MOSFET。
这一代产品将探索超结（Superjunction）技术。
传统SiC MOSFET的性能存在一定材料和结构限制，而超结结构通过在漂移区引入P型和N型交替区域，可以进一步优化电场分布，并降低导通电阻。
不过，超结SiC MOSFET的制造难度更高，对掺杂控制、工艺一致性和器件可靠性的要求也更高。
同时，高速开关带来的寄生参数、自激振荡等问题，也需要在芯片和功率模块层面协同解决。
目前博世预计第五代SiC MOSFET将在2031年左右推出。
05 200mm碳化硅晶圆，成为降本关键
SiC MOSFET持续升级的背后，还有一个重要变量：
200mm碳化硅晶圆。
与150mm晶圆相比，200mm晶圆面积接近翻倍，可以在单片晶圆上生产更多芯片，从而提高制造效率并降低单位成本。
博世从2024年开始推动碳化硅晶圆从150mm向200mm过渡。
其第二代碳化硅器件已经开始受益于200mm平台。
从2027年开始，博世后续新一代SiC产品将全面基于200mm晶圆进行设计和生产。
这意味着，200mm晶圆将成为博世下一代碳化硅功率器件的重要制造基础。
06 德国+美国双Fab，提升SiC供应链韧性
除了技术路线，碳化硅量产还需要稳定的制造能力。
博世目前形成了德国罗伊特林根和美国罗斯威尔两大晶圆制造布局。
其中，德国罗伊特林根是博世碳化硅制造的重要基地，美国罗斯威尔则进一步布局200mm碳化硅晶圆制造。
跨区域制造能够降低单一生产基地带来的供应风险，也有利于满足不同市场对供应链和原产地的要求。
对于新能源汽车功率半导体而言，稳定供货与芯片性能同样重要。
07 从汽车SiC到AI数据中心，产品边界正在扩大
博世的碳化硅产品正在从新能源汽车向工业和AI算力基础设施延伸。
目前，其产品覆盖TO-247-4L、D2PAK、QDPAK、HVCPAK等不同封装形式。
其中，QDPAK双向开关器件可以适配三电平等拓扑，有利于提高电源系统功率密度。
此外，博世还在推进S-Cell裸片铜金属化技术，通过PCB嵌入式封装降低寄生电感，并改善散热。
这意味着博世SiC技术正在从单一芯片，向“芯片+封装+驱动+系统”协同发展。
未来，AI服务器电源、数据中心HVDC、工业电源等场景，都可能成为碳化硅新的应用空间。

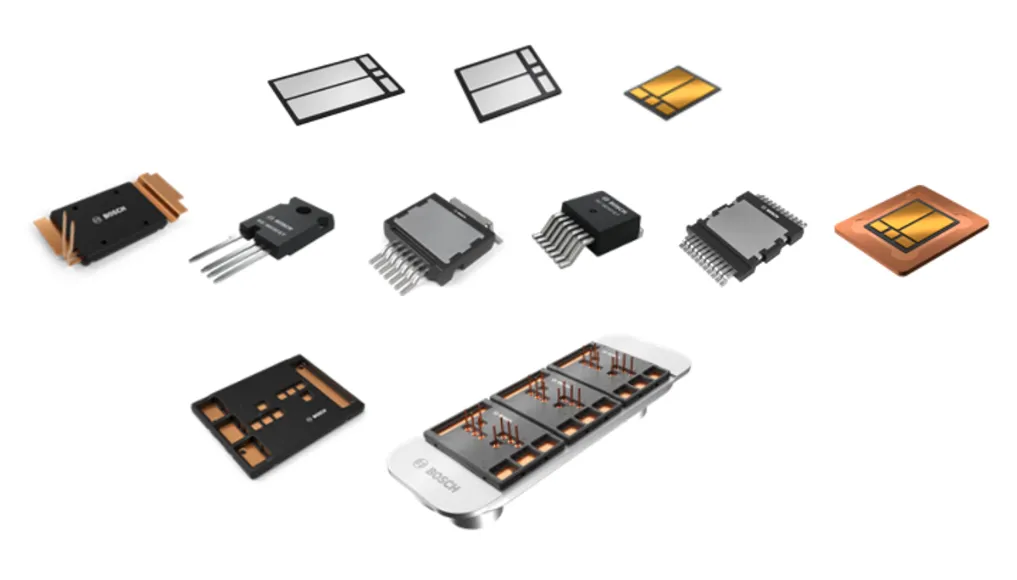

博世碳化硅产品家族
08 从第三代到第五代，博世押注下一代SiC产业化
从第三代到第五代，博世的碳化硅技术路线已经逐渐清晰。
第三代SiC MOSFET重点提升可靠性、短路耐受和综合性能；
第四代通过超窄元胞设计进一步提高功率密度，并降低芯片成本；
第五代则探索超结结构，进一步突破传统SiC MOSFET的性能边界。
与此同时，200mm晶圆制造将成为贯穿后续产品的重要基础。
对于博世而言，碳化硅竞争已经不是简单的“参数竞赛”，而是芯片设计、晶圆制造、封装、可靠性和系统工程能力的综合竞争。
而对于整个产业来说，随着800V新能源汽车、AI数据中心和高压直流供电快速发展，碳化硅功率半导体正在进入更大规模的产业化阶段。
下一轮SiC竞争，拼的或许已经不是谁的参数最漂亮，而是谁能把性能、成本、可靠性和规模化量产真正做到平衡。
