三个展、一条链、一场迟到了很多年的聚会。

从芯片设计到晶圆制造,从封装测试到设备材料,从光通信到嵌入式应用,2026年9月9日,深圳国际会展中心,IICIE国际集成电路创新博览会CIOE中国国际光电博览会elexcon深圳国际电子展暨嵌入式展三展联动,给出了一个具象的答案。这是三个展会的第一次同期同地举办。三展联动形成强大的集群效应,从芯片设计、晶圆制造、封装测试到设备材料、核心零部件,再到光电与嵌入式应用,一条完整的半导体产业链,就这么平铺在你面前。

电芯片设计企业集中在IICIE国际集成电路创新博览会,光芯片器件与光模块企业集中在CIOE中国国际光电博览会,嵌入式应用方案落于elexcon深圳国际电子展暨嵌入式展。它们过去散落在不同展馆、不同城市,分属独立的产业链环节,上下游有强烈需求却缺少面对面交集。今年被收进同一个展馆群。从1号馆一路向北走到16号馆,就能走完一颗芯片从想法设计、光电互连,到嵌入式终端落地的大半段产业之路。

在2026 IICIE国际集成电路创新博览会开幕式暨集成电路创新高峰论坛上,国际集成电路创新博览会组委会名誉主席、科技部原副部长曹健林说:“集成电路是人类迄今为止最复杂的产业之一。没有任何一个单一环节、任何一家企业、任何一个学科,能够独自撑起整座大厦。这套体系来之不易,不是单点突破的结果,而是体系化的推进、全链条的协同。”这句话几乎可以作为整个展会的注脚。

一条完整的半导体产业链应该长什么样?图4

展会同期搭建起高峰论坛矩阵,一共打造20余场高质量专业会议,覆盖先进封装及测试、半导体制造、宽禁带半导体、智能制造等全链条关键领域。其中既包含AI算力时代硅光产业峰会,也有IWAPS国际先进光刻技术研讨会这类高规格前沿研讨,汇聚院士专家、龙头企业高管,为全行业搭建起多层次的交流平台。

一条完整的半导体产业链应该长什么样?图5 01
上游设备材料,藏着补短板的硬骨头

上游是产业链的起点,也是今年展会上最热闹的区域之一。这里集中的是面向全行业的设备与材料供应商,它们并不生产芯片,而是为晶圆厂、封测厂提供生产工具与耗材。前道设备厂商悉数到场,盛美上海、拓荆科技、华海清科分别带来刻蚀、薄膜沉积、清洗设备的最新机型与技术模型,中科飞测则展出覆盖量测、检测全流程的解决方案,核心参数持续向国际一线水平逼近。材料展区同样密集,沪硅产业12英寸大硅片、天科合达的碳化硅衬底、安集科技的高端抛光液一字排开,展板上的温度、良率、线宽精度等参数印得细密紧凑,要站到展柜跟前才能看清细节。鼎龙股份CMP抛光垫、江丰电子的存储级金属靶材也一并亮相,精准对准存储芯片制程升级的国产材料需求。在AI算力拉动存储需求爆发的行业背景下,存储后道测试这条细分赛道,也成了本土厂商加速的新地盘。

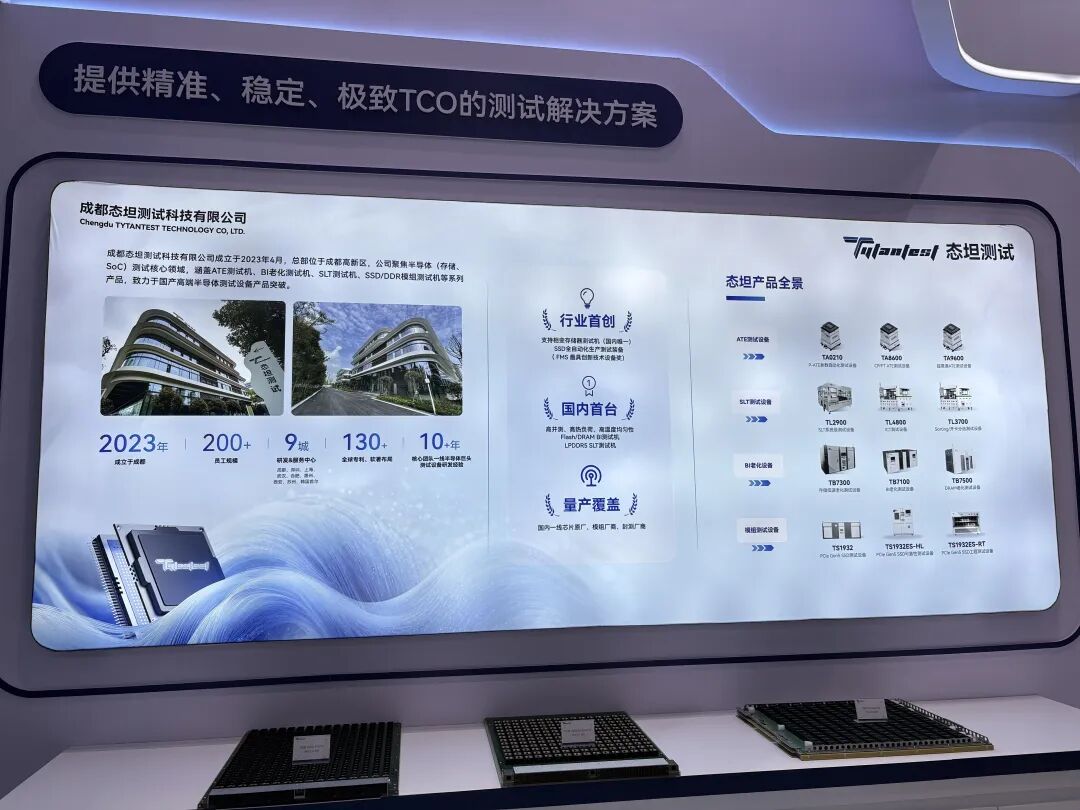

态坦测试展出了四大产品系列:ATE自动化测试设备、BI老化测试设备、SLT系统级测试设备,以及SSD和DDR模组测试装备。几个系列加在一起,覆盖了从存储晶圆、芯片到模组的全部测试环节。但这还不是重点,态坦真正让人关注的地方在于,它手里握着好几台“国内首台”。国内首台LPDDR5 SLT测试机、国内首台闪存测试机,以及国内首台高并测、高热负荷、高温度均匀性量产的Flash/DRAM BI老化测试机,都是它做的。业界首台SSD全自动化生产测试装备也是从态坦出来的,还拿过FMS2023最具创新技术设备大奖。目前,态坦测试已快速打入国内头部存储厂商供应链,核心测试设备在主流存储厂后道产线批量落地。据现场透露,公司正推进总投入3亿元的国家级研发项目,目标对标国际一线高端测试机台,可支持LPDDR6测试、速率达 18Gbps,预计明年落地。

一条完整的半导体产业链应该长什么样?图6

不只是态坦,本土测试设备厂商都在借存储扩产的窗口向上突破。展会现场也能看到,长川科技、华峰测控均带来了存储芯片测试相关方案,分别在分选测试、模拟测试环节推进客户验证进度。存储芯片良率、可靠性测试技术门槛高,本土厂商实现群体性突破,是国内存储产业链补短板的缩影。当长存、长鑫持续扩产,国产存储芯片向更高带宽、更多堆叠层数迭代,配套测试设备的自主可控需求,也会随之持续抬升。

一条完整的半导体产业链应该长什么样?图7 02
芯片设计,在细分赛道寻找增量

芯片设计是整条产业链上关注度最高的板块之一。国民技术、兴微电子、比亚迪半导体、澜起科技、紫光国微、北京君正等头部厂商悉数到场,展品横跨AI算力、高速互连、汽车电子、工业控制、安全芯片等多条热门赛道,既有面向数据中心的大算力方案,也有切入细分场景的专用化产品。在AI数据中心光互联速率持续升级的背景下,光模块控制芯片这条细分赛道,也成为本土MCU厂商延伸布局的新方向。

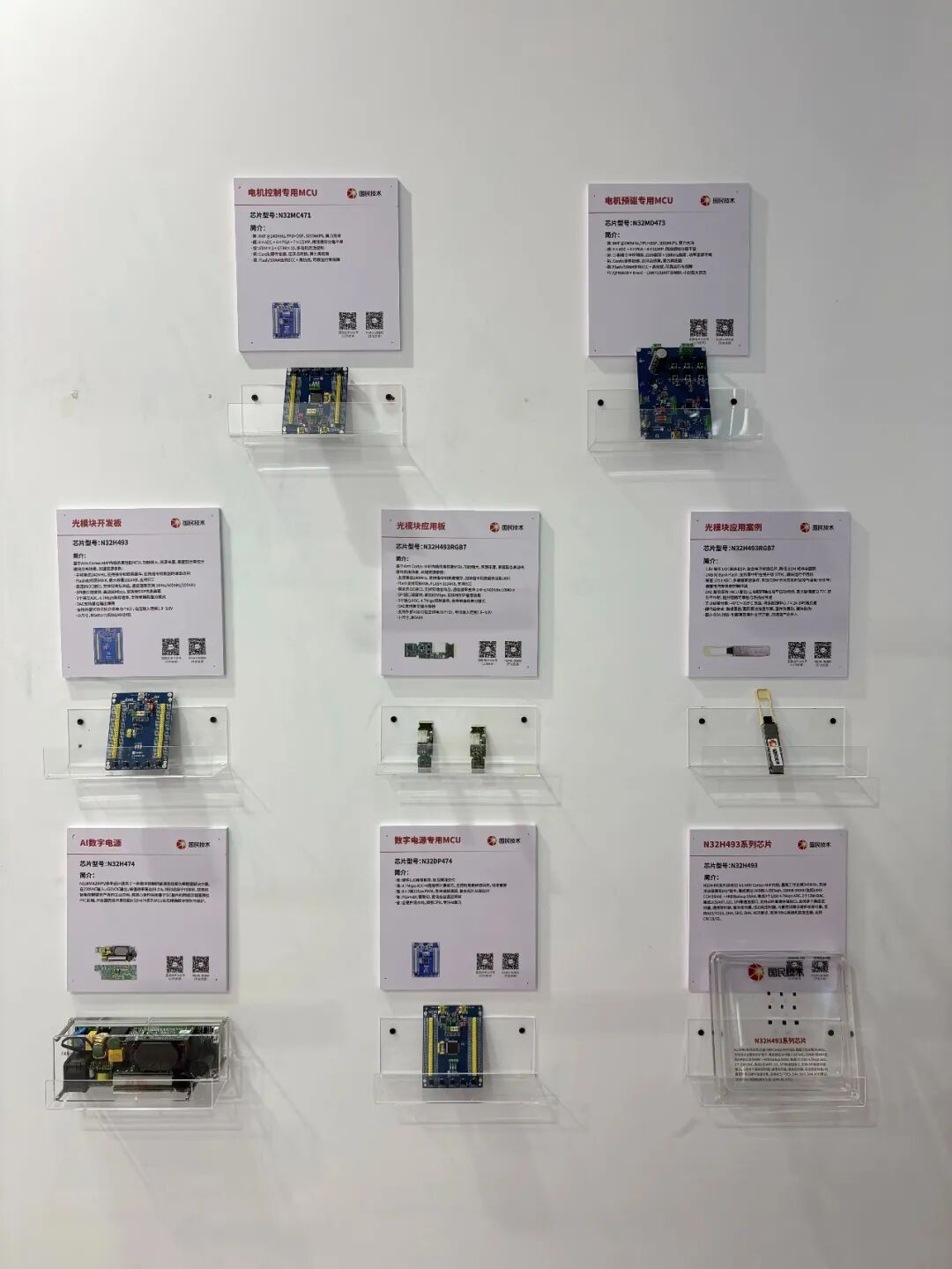

国民技术携光高速光模块专用MCU芯片与AI数字电源专用解决方案亮相,产品线覆盖400G到1.6T光模块速率段。现场工作人员表示,AI数据中心算力升级正持续拉动高速光模块需求,行业整体向更高速率迭代,高速光模块是确定性的增量市场。此次展出的N32H493面向800G-1.6T场景,是国内首款1M Flash且支持双bank架构的光模块专用MCU产品,这项技术在公司内部已非常成熟,可支持客户不中断业务完成系统升级;N32H493提供BGA64/72/80/81/90多规格封装,可与主流方案WLCSP72/80/81/90、UFBGA64实现引脚兼容;值得注意的是,芯片原生集成国内/国际算法算法,满足CMIS 5.3与欧盟CRA带来的合规需求,这是与同类产品最大的差异化亮点,不额外增加物料成本,且产能供给稳定,而当前可对标的海外主流方案正面临产能紧张。另一款N32DP474覆盖400G-800G市场,采用FCBGA81封装,与主流WLCSP81方案引脚兼容,有效降低客户硬件改板成本。严苛工业级硬件规格也是N32H493/N32DP474的主要特点,工作温度40℃~105℃,部分型号支持-40℃~125℃,适配光模块内部高温、电磁干扰复杂工况。

一条完整的半导体产业链应该长什么样?图8

不只是光通信赛道,各细分领域的国产设计厂商都在加速渗透。澜起科技展出了最新的内存互连芯片与AI加速引擎方案,持续夯实数据中心互连领域优势;紫光国微带来了面向车规与工业场景的高可靠安全芯片。随着AI与终端智能化的双重拉动,通用芯片向专用场景延伸、大算力与高可靠并行,正成为本土芯片设计厂商的共同演进方向。

一条完整的半导体产业链应该长什么样?图9 03
晶圆制造,成熟工艺里长出新机会

设计完成之后,芯片将交由晶圆代工厂完成流片制造。和上游展区不同,这里的企业是设备的采购使用者,依靠前道展区的各类设备完成硅片加工。华虹集团、积塔半导体、晶合集成、武汉新芯、增芯科技等晶圆代工厂的展台连成一片。展柜里摆着12英寸晶圆、硅光晶圆、三维集成晶圆,展板上标注着工艺节点和制程能力。华虹集团展出了28纳米高效能精简型工艺和先进逻辑工艺;积塔半导体则重点展示了数模混合工艺和功率器件工艺技术。晶合集成、武汉新芯也各自带来了最新的晶圆制造技术成果。

成熟特色工艺正在成为国内晶圆制造板块的一大看点,不再单纯追逐最先进逻辑制程。积塔半导体完整展示面向汽车电子的BCD、高压功率器件平台,整套工艺已经通过车规质量认证,瞄准新能源汽车、工业控制市场的旺盛需求。华虹集团的28nm高效精简工艺,兼顾性能与制造成本,大量供给AIoT、存储周边、电源管理类芯片;晶合集成也不再局限传统显示驱动芯片,把40/28nm逻辑、CIS图像传感器工艺作为拓展重点,适配手机、智能汽车的芯片需求。与此同时,硅光、三维集成相关的晶圆加工能力被反复提及,增芯科技、武汉新芯重点展示适配光电异构集成的晶圆工艺,为后续光算一体、CPO共封装打下制造基础。

现场同样可以看到一批主打差异化路线的新锐工艺平台。锐立平芯深耕FDSOI特色先进工艺,打造2x纳米级别逻辑与射频工艺解决方案,面向低功耗AI、无线通信芯片提供制造底座。这类特色工艺不比拼极致线宽,而是在漏电控制、射频性能、功耗优化上形成优势,成为很多中小设计公司重要的流片选择。晶圆制造是整个链条里门槛最高、投入最大的一环。一条12英寸产线的投资以百亿计,建成周期以年计。能在同一展区同时看到这几家国内主要代工厂并排展示,本身就是一件不太寻常的事。

一条完整的半导体产业链应该长什么样?图10 04
封装测试,先进封装不再只是打包芯片

封装测试展区紧挨着晶圆制造。通富微电、华天科技、长电科技、佰维存储、时代民芯等企业的展板一字排开。“2.5D”“3D”“异构集成”“混合键合”几个词在展板上反复出现。制程逼近物理极限之后,把不同工艺节点、不同功能的芯片堆叠、互联、封装在一起,成了释放算力的新路径。封装已经不再是产业链的末端,而是决定AI芯片性能的关键环节。

通富微电的展台重点展示了3nm Chiplet异构集成、HBM封装、CPO光电合封、车规级FCBGA等技术方案。截至2026年,通富微电的先进封装业务营收占比已突破70%,工艺成熟度跻身全球第一梯队。堆叠层数、互联密度、散热能力......每一项都在逼近物理极限。华天科技的展台同样聚焦AI服务器封装,重点展示系统级封装、Chiplet异构集成以及TCB热压键合、铜铜混合键合等技术。展台前的人流一直没断过。

封装测试展区今年还有一个值得注意的新变化:一批新锐企业的出现让这个赛道变得更丰富了。芯植微聚焦AI先进封装,为国内设计企业提供从封装设计到量产的全链条服务;安吉海万欣则专注2.5D/3D高阶先进封装,技术覆盖面向AI与HPC的CoWoS、CPO、Chiplet高阶异构集成。这些企业的集中亮相意味着,封装测试不再只是几家大厂的天下,细分赛道上开始出现更多专业玩家。

晶圆制造和封装测试,一个是把电路刻到硅片上,一个是把刻好的芯片连起来、包起来、测试好,送到终端客户手里。两个环节紧挨着,中间隔的不过是一条过道。产业走到今天,这条过道正在变得越来越短。构建高质量协同发展的生态链,需要产业链上下游每一个环节的共同参与。从晶圆制造到封装测试,从设备材料到终端应用,一条完整的链条正在被一点点打通。

一条完整的半导体产业链应该长什么样?图11 05
终端集成,让纸面芯片变成可用产品

经过设计、制造、封测之后,芯片最终进入系统集成环节,转化为可落地的产品方案,这一部分主要集中在elexcon深圳国际电子展暨嵌入式展展区。芯片的纸面参数,只有经过主板、固件、操作系统、外围元器件的组合,才能够变成可以交付的硬件产品,这也是整条半导体产业链价值落地的最后一环。

展区之内,边缘AI与嵌入式系统是最主流的展示方向。AI+应用专区摆放着大量基于国产主控的算力板卡、开发套件与原型样机,参观者可以上手调试、实测性能。RISCV生态展区是现场人气很高的一块,达摩院玄铁、算能科技、国芯科技集中展出处理器IP、算力芯片与整套软硬件平台,从内核IP、编译工具链到完整参考板,生态链条愈发完整,RISCV已经脱离概念验证阶段,大批量进入工业、机器人、边缘推理的实际项目当中。除硬件之外,RTThread睿赛德等嵌入式操作系统厂商同步亮相,操作系统、中间件、调试工具补齐了国产芯片落地的软件短板,软硬协同成为系统集成赛道的关键词。

一套完整系统的实现,离不开大量容易被忽略的基础配套。高速连接器、功率电源、各类被动元器件铺满周边展位。一颗算力芯片性能再强,也需要稳定供电、可靠信号互连,才能发挥全部实力。三展联动的价值在这里得到体现:IICIE国际集成电路创新博览会产出芯片,elexcon深圳国际电子展暨嵌入式展完成系统整合,CIOE中国国际光电博览会提供高速光互联方案,过去分散在不同展会的供应链资源,如今在同一个展馆群完成对接,硬件开发者可以一站式完成芯片选型、元器件比对、系统方案评估,大幅降低跨产业链沟通成本。

一条完整的半导体产业链应该长什么样?图12 06
光,正在成为算力的基础设施

光通信是整个半导体产业链上容易被忽视但又不可或缺的一环,AI算力集群靠什么连接?数据中心之间的海量数据靠什么传输?答案是光。作为本次展会的核心赛道,光通信全产业链厂商齐聚。中际旭创旗下智禾光通、新易盛、天孚通信均设有展位,覆盖高速光模块、精密光器件等核心环节,直观呈现行业向800G/1.6T速率迭代的整体节奏。

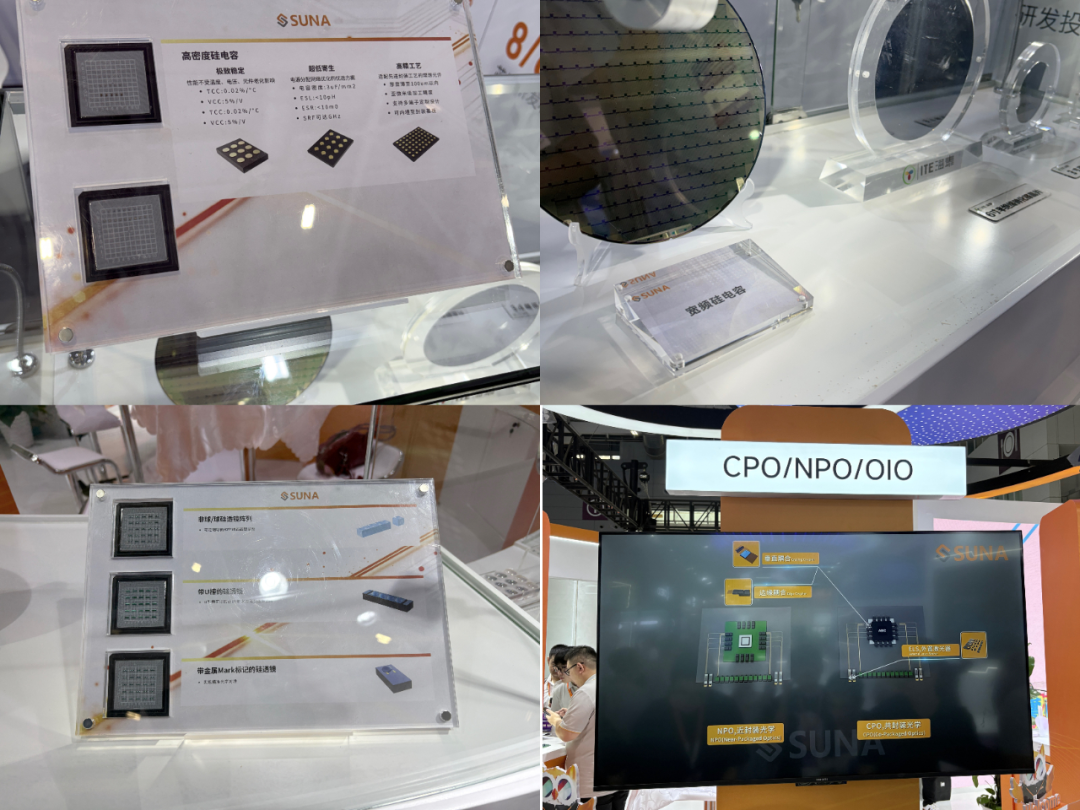

光通信速率持续冲高、AI算力不断升级,带动微光学、无源器件同步迭代,硅基半导体工艺正从芯片领域向透镜、电容等周边器件延伸,替代传统分立光学与陶瓷器件的趋势愈发清晰。苏州苏纳在本届三展联动中分散布局三个展位,对应硅透镜、硅电容、红外硅基光学三条业务主线并行推进。13号馆为主展位,集中展示硅透镜与通用硅电容两大成熟品类:硅透镜覆盖可插拔光模块,CPO/NPO光路耦合,配套FAU的V槽产品加工精度小于0.3μm,适配光电融合中短距传输效率提升需求;硅电容相比传统MLCC具备全温段容值稳定、无直流偏置衰减、寄生参数更低的特性,目前已在光通信全球头部客户实现量产,产能保障充足。16号馆展位主打高密度硅电容战略新品,正加速向AI算力芯片,高端消费类电子,先进封装等场景导入验证。

一条完整的半导体产业链应该长什么样?图13

8号馆则对应其新拓展的第三条主线,展出红外硅窗、硅垫片、高矢高硅透镜等产品,适配晶圆级红外探测器封装需求,相比传统分离光学方案在加工一致性与量产成本上优势明显,目前处于小批量出货验证阶段。依托硅基半导体工艺的共通底座,苏纳形成“光+电”一体化的器件布局,三条主线共享工艺能力又分别切入不同增量赛道,既能够跟随红外封装技术迭代持续打开市场空间,也能为光通信、AI算力客户提供更完整的配套器件方案。

不止苏纳,本土器件厂商都在沿着硅基工艺路径持续突破。光学领域,晶圆级微透镜方案逐步成熟,开始切入车载激光雷达、工业3D传感等新兴市场;无源器件领域,硅电容、薄膜电感等新型器件加速落地,瞄准先进封装内近场供电的严苛要求。从分立加工转向半导体批量制造,从单一元器件转向光电一体配套,上游器件端的技术迭代,正在为下游光模块、算力芯片的性能升级筑牢底层支撑。

在展馆里来回走了几趟,一个感受越来越清晰:三个展会的物理隔阂被打破之后,产业链各个环节之间那道“看不见的墙”也在变薄。而客流数据,正是这场产业协同最直观的印证:开展首日三展合计到场观众158133人,其中海外观众1008人,整体观众数量同比增长110%。大量上下游从业者同场碰面,不同赛道的产业人得以在同一空间相遇对话。

一条完整的半导体产业链应该长什么样?图14 07
星光相连,产业链逐步闭环

前些年的行业展会上,大家聊得最多的还是我们做出了什么。某个型号的芯片流片成功了,某台关键设备通过了验证。那是一个个孤立的闪光点,像夜空里各自发亮的星,零零散散地挂着。那时候的产业,更像是在一片黑暗中四处点火,每一簇火苗都拼命照亮自己脚下那一小块地方,彼此之间看不见,也顾不上看。而今年,那些星星之间出现了连线。它们被嵌在同一个展馆里,像一张还没画完的电路图,焊点已经布好了,只差导线把它们连通。火与火之间,终于有了照见彼此的距离。

AI算力也好,先进封装也好,设备材料也好,这些词在今年不再是各说各话的热词,而是串在同一条逻辑链上:设计、制造、封测、设备、材料、应用,环环相扣。三展联动又把这条链从芯片延伸到了光电和嵌入式应用,边界被打通了,跨领域的合作机会就这么从展馆里长了出来。

从展馆走出来的时候,天已经暗了。夜晚的深圳,灯光比白天更先醒过来,会展中心门口的灯光亮起来,打在那幅三展联动的大幅海报上。这座四十多年来深度参与中国电子信息产业的重镇,正在用自己的方式,参与到半导体产业链的每一次呼吸里。
