2026年中国集成电路测试板产业链图谱、销售规模、竞争格局及趋势研判：高端市场主要由境外领先厂商占据[图]

集成电路测试板，是一种用于测试半导体器件性能、可靠性的电路板或模块，作为半导体测试系统中的核心硬件接口组件，主要用于建立自动测试设备与被测芯片之间的精密电气连接和信号通路。作为测试信号传输的物理载体，它承载着电源分配、高速信号传输、时序控制和信号调理等关键功能。集成电路测试板需根据芯片的引脚定义、电气特性和测试要求进行定制化设计，其性能直接决定了测试覆盖的完整性、测量结果的准确性以及测试流程的效率，尤其在面对先进封装、高频高速芯片时，测试板的技术已成为影响产品良率与测试成本的核心因素之一。

集成电路测试板作为关键的硬件接口，其作用贯穿于研发验证与量产测试全过程，从芯片设计到量产过程中涉及的可靠性测试、晶圆测试和芯片成品测试均需要定制化设计测试板。在研发阶段，定制化的测试板用于原型芯片的功能调试与性能评估；在量产阶段，高可靠、高精度的测试板则是实现高效、稳定测试的保障。根据使用环节与功能，集成电路测试板可分为系统板（FPGAtestingplatform）、探针卡（ProbeCard）、测试载板（LoadBoard）、老化板（Burn-inBoard）。除此之外，完整的集成电路测试板方案还包括其他关键零部件，如用于电信号连接的测试插座、用于支撑测试板的精密机械紧固件及周边的电子元器件等。

我国集成电路测试板行业呈现出显著的多重进入壁垒，技术、人才与客户认证三大维度相互叠加、互为强化，共同构筑了较高的行业护城河：技术层面要求跨学科的系统性整合与快速迭代适应能力，人才层面依赖长达5至10年的复合型团队培养周期，客户认证则需经历漫长验证并形成深度绑定的战略合作。这三重壁垒并非简单相加，而是形成了一种“技术能力→工程经验→客户信任”的递进式锁定效应，使得行业呈现高度集中化格局，新进入者难以在短期内突破。同时，随着半导体工艺制程、先进封装及AI芯片测试需求的持续演进，现有企业仍需不断投入研发以维持壁垒强度，因此该行业的门槛不仅当前较高，且具有动态提升的趋势，对后发企业的综合实力提出了更为严苛的要求。

集成电路测试板行业上游主要包括EDA软件（用于测试板的高密度互连、高速信号完整性仿真设计等）、核心材料（高频/高速覆铜板等）、关键部件（高性能连接器如探针、插座，精密被动元件如电容、电阻等）以及PCB委外加工商；行业中游为集成电路测试板厂商，主要负责设计与销售；行业下游面向半导体市场，核心客户覆盖芯片设计公司、量产测试厂、第三方检测机构等，需求景气度与行业扩产及研发节奏高度联动。

半导体产业作为衡量一国科技实力与综合国力的关键核心标志，在全球数字化转型进程持续提速的时代背景下，其战略价值与核心地位进一步凸显，近年来，我国相继出台一系列专项扶持政策、加大资金与技术投入，全方位赋能半导体产业发展，据WICA数据显示，2025年我国半导体行业市场规模达2115亿美元，同比增长14.1%，占全球半导体市场整体规模的29.42%，我国半导体市场持续繁荣为集成电路测试板行业发展带来广阔的增长空间。

AI芯片与高性能计算作为算力产业的核心增长引擎，对芯片的信号传输速率、功耗承载能力提出更高要求，持续催生高功耗、高速信号类高端测试板的刚性需求，与此同时，芯片制程向3nm/5nm先进节点持续演进，叠加Chiplet等异构封装技术加速规模化普及，芯片引脚密度、测试通道数量与信号复杂度大幅提升，显著推高测试方案的技术门槛与单板价值含量，此外，系统级测试已成为汽车、工业控制等安全关键领域的标配验证环节，叠加上游芯片产品上市周期持续压缩的时间压力，进一步从需求扩容与溢价支撑两端共同推升测试板的用量规模与单价中枢，受多重利好因素共振驱动，全球集成电路测试板市场正步入“量价齐升”的持续增长通道，据统计，2025年全球集成电路测试板销售规模从2023年的28.90亿美元增至37.00亿美元，年均复合增长率约13.2%，预计2027年有望达到41.80亿美元。

国内集成电路测试板市场受益于需求升级与国产替代双重红利，增长动能强劲，从需求端来看，AI高性能算力芯片与汽车电子产业快速扩容，对具备高功耗承载能力、高速信号传输性能的测试板形成刚性需求，同时，系统级测试（SLT）在车规、工业控制等高可靠性领域逐步成为标配验证环节，进一步拓宽了测试板的应用场景与用量空间。从供给端层面看，在产业链自主可控的政策导向下，国内芯片设计、晶圆制造及封装测试产能持续扩张，为本土测试板企业释放了可观的国产替代空间与增量订单。据统计，2023年至2025年，我国集成电路测试板销售规模从25.10亿元增至39.70亿元，其中2024年同比增长达45.4%（从25.10亿元跃升至36.50亿元），增速尤为突出，2025年增长8.8%至39.70亿元，增速有所放缓但仍保持正增长。中长期来看，国内半导体产业链扩产与自主化进程仍在推进，测试板市场空间将持续打开，预计2027年市场规模将扩大至47.90亿元，发展前景向好。

1、整体格局

集成电路测试板行业作为半导体检测产业链的核心硬件环节，呈现出技术密集、定制化程度高与细分市场分化的显著特征。该行业产品主要包括探针卡、测试载板、老化板及系统板等，其开发必须紧密跟随芯片设计、制造工艺及测试机台的演进。由于下游芯片类型、测试参数及终端应用场景差异巨大，测试板产品普遍具有高度定制化属性，要求供应商不仅具备通用设计与制造能力，更需深度介入客户测试方案的前期设计，形成“定制研发-快速打样-持续服务”的一体化能力，行业壁垒由此构筑。

从细分市场结构来看，探针卡、测试载板、老化板及系统板等不同产品线呈现差异化的竞争格局。在探针卡领域，FormFactor等国际厂商占据主导地位，中国台湾厂商精测、中国大陆企业强一股份等企业正在加速追赶。在测试载板及老化板等细分市场，市场相对分散但生态绑定较为紧密，其设计与特定测试机平台（如爱德万、泰瑞达、MCC、长川科技等）高度适配，往往形成“测试机厂商-核心板卡供应商”的共生体系。中国台湾厂商精测、雍智科技以及中国大陆企业季丰电子等专业化厂商凭借与测试机平台的深度适配能力形成竞争优势。

聚焦中国大陆市场，国内高端芯片国产化进程加速，以及终端厂商对芯片质量要求日趋严格，为本土测试板企业创造了结构性成长机遇。在高端探针卡领域，国内企业强一股份等已取得一定突破；而在测试载板、老化板及系统板领域，包括季丰电子在内的一批具备定制化设计能力、快速响应服务和成本优势的本土专业厂商已崭露头角，通过深耕细分赛道（如存储、AI芯片、射频、模拟、功率半导体），本土专业厂商与国内头部芯片设计公司、封测厂等形成紧密合作，持续提升市场份额，并在部分领域开始与国际厂商展开竞争，但整体来看，目前中国大陆集成电路测试板高端市场主要由境外领先厂商占据，中国大陆企业仍处于追赶阶段，市场占有率较低。

2、代表国产企业分析

（1）强一半导体(苏州)股份有限公司

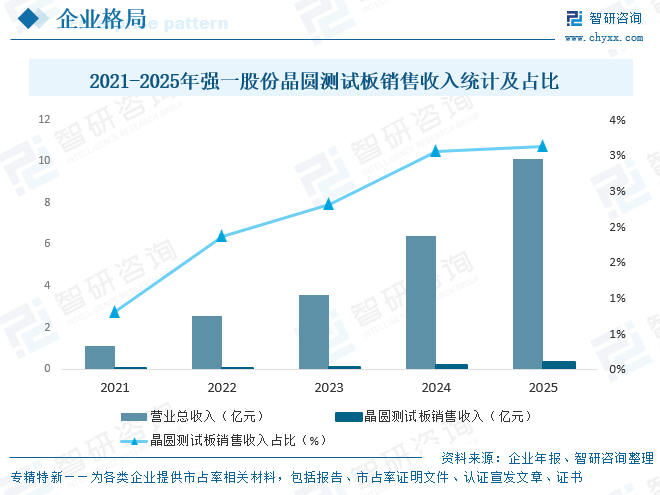

强一半导体(苏州)股份有限公司是一家专注于服务半导体设计与制造的高新技术企业，聚焦晶圆测试核心硬件探针卡的研发、设计、生产与销售。公司存在根据客户需求直接销售半导体测试板的情形，主要包括晶圆测试板以及芯片测试板等，其中，晶圆测试板系探针卡所需的PCB，公司根据业务需要将晶圆测试板进一步装配为探针卡产品或直接销售；芯片测试板系用于成品测试环节的PCB，主要包括成品测试的负载板、老化测试板等。2025年强一股份营业总收入达10.12亿元，其中，晶圆测试板销售收入0.32亿元，占营业总收入的3.13%。

（2）上海季丰电子股份有限公司

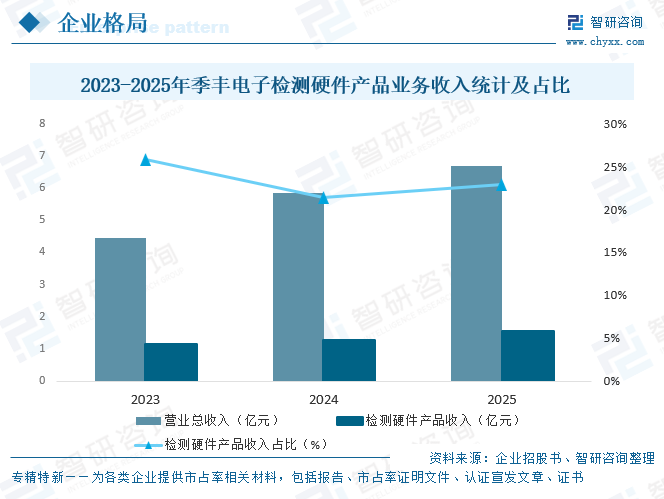

上海季丰电子股份有限公司是一家半导体领域检测服务与检测硬件产品的全功能、一站式解决方案提供商，围绕芯片设计、晶圆制造、封装等半导体全产业链企业的检测需求，提供第三方实验室检测分析服务、集成电路测试板等检测硬件产品以及量产测试服务。公司起步于半导体测试及可靠性认证所需的中高端集成电路测试板业务，经过了近二十年的技术沉淀，可为客户提供集成电路测试板、测试插座、检测仪器设备等检测硬件产品。2025年季丰电子营业总收入达6.69亿元，其中，检测硬件产品收入1.53亿元，占营业总收入的22.90%。

1、高端芯片国产化进程加速，驱动测试板需求增长与结构升级

在供应链安全与自主可控的国家战略引导下，国内CPU、GPU、车规级芯片及高端存储等关键领域的设计与制造能力正快速提升，相应地带动了本土测试板市场需求的快速增长。与此同时，国内高端芯片厂商的采购逻辑正发生根本性转变——从过去以成本与全球供应链效率为主导，逐步切换为关注供应链安全、技术响应速度和协同研发深度，积极从境外测试板供应商转向具备核心技术的境内合作伙伴。这一国产化替代进程，为具备核心技术能力、能够紧跟甚至预研国内芯片设计路线的本土测试板企业提供了良好的市场机遇，并推动行业向技术壁垒更高、附加值更大的细分领域（如高性能探针卡、高速测试载板等）持续攀升。

2、下游应用对可靠性的苛刻要求，推升测试板需求数量与价值含量

以汽车智能驾驶、AI数据中心、5G通信为代表的下游产业，对芯片的功能安全、长期可靠性和极端环境适应性提出了前所未有的严苛要求。半导体测试已不再是一道简单的“质检工序”，而是贯穿于芯片设计验证、工艺调试、量产监控乃至生命周期管理的核心质量与可靠性保障体系。汽车芯片须通过AEC-Q100等严苛认证，其测试项目、时长和条件远超消费类芯片，显著增加了对高可靠、长寿命老化测试板与系统级测试板的需求。AI与数据中心领域，芯片功耗巨大、互连速度极高，测试板须承载更大电流并提供超低噪声的信号路径，其设计与材料成本相应提升。新兴应用通过提升测试的必要性、复杂性与标准，驱动了测试板市场在需求数量与销售单价两端的同步增长。

3、芯片复杂度提升推动测试环节前置与重复，显著增加单芯片测试消耗

随着Chiplet、3D封装等先进封装技术和复杂系统级芯片（SoC）设计的普及，测试策略发生结构性变化——过去仅在封装完成后进行一次最终测试的模式已无法有效保障良率和控制成本。测试环节被大幅前置至制造流程前端，并在晶圆切割前、封装后、系统组装后等多个关键节点进行重复且目标不同的测试。这一变化导致每颗合格芯片在出厂前所需经历的测试步骤显著增加，分别对应使用探针卡、测试载板、系统测试接口板等多种专用测试硬件，单颗芯片所消耗的测试板种类、数量及对应的测试价值量快速增长，成为驱动市场需求扩张最为直接且持续的技术动力。

4、向深度融合与系统解决方案演进，重塑产业角色与生态

技术演进正推动测试板供应商的角色发生根本性转变——从单一的硬件配套供应商升级为芯片设计阶段即深度参与的协同研发伙伴。在芯片设计初期即共同规划测试策略，特别是针对高速接口与大功率模块的测试接入。部分领先企业正超越单一硬件供应，致力于提供集专用测试板、定制化测试软件、数据分析平台及工程服务于一体的系统级解决方案。这种深度融合模式，使测试板企业从被动配套者转变为共同定义测试标准的关键技术伙伴。
