做电源的朋友都有体会：MOSFET的数据手册谁都会看，但参数背后的测试条件、失效机理、陷阱坑位，往往才是拉开设计水平差距的地方。
今天分享的这份资料，是Nexperia（安世半导体）官方出版的《MOSFET和GaN FET应用手册——电源设计工程师指南》（第二版），整整542页、22篇应用笔记，全部由一线工程师撰写，堪比分立功率器件领域的“新华字典”。
它不是产品选型手册，而是一本“怎么用对、用好功率器件”的实战指南。全书围绕三条主线展开：
■ 功率MOSFET（第1~13章）：从数据手册参数解读，到并联使用、雪崩耐受、热设计、EMC、缓冲器设计、失效分析，再到一份非常接地气的《常见问题解答》；
■ 小信号MOSFET（第14~17章）：漏电流、小信号DC-DC、负载开关、I2C电平转换——移动与便携设计的日常；
■ 功率GaN FET（第18~22章）：GaN数据手册解读、质量与可靠性、高效功率转换、半桥电路与PCB布局、以及高速开关下的探头测量注意事项。
内容太多，无法一一展开，挑几个电源工程师最头疼的话题，看看它是怎么讲的：
1. 数据手册的参数，你真的读对了吗？（第1章）
不同厂商定义关键额定参数的条件并不一致，直接对比数字很容易踩坑。这一章以一款40V汽车级LFPAK器件为例，逐项拆解限值、热特性、雪崩能量、栅极电荷等参数背后的测试条件和工程含义——比如为什么连续漏极电流要结合降额曲线按壳温重新计算，而不是照抄手册首页的数字。
▲ 手册对栅极电荷曲线、Qgs/Qgd、Miller平台的逐段解读（第1章）
2. 雪崩耐受：单次UIS安全，反复雪崩呢？（第4章）
电机驱动、感性负载关断时的雪崩能量，是MOSFET最常见的“非正常死亡”方式之一。手册不但讲清了单次雪崩（UIS）的测试电路与耗散功率计算，更指出了一个容易被忽视的点：即使每次雪崩能量都低于单次额定值，重复雪崩仍可能使器件失效——这时必须结合频率、占空比和热特性来评估。
▲ 非钳位感性负载（UIS）测试电路与雪崩过程分析（第4章）
3. 半桥开关与EMC：振铃、dv/dt与缓冲器（第6、7章）
EMC整改大概是电源工程师最不想听到的一个词。手册用两章的篇幅，从半桥换流的基本物理过程讲到高频振荡的成因，给出了一套可动手计算的RC缓冲器设计流程——不是“拍脑袋加个RC”，而是从反向恢复效应出发，教你怎么估算参数、看波形验证效果。

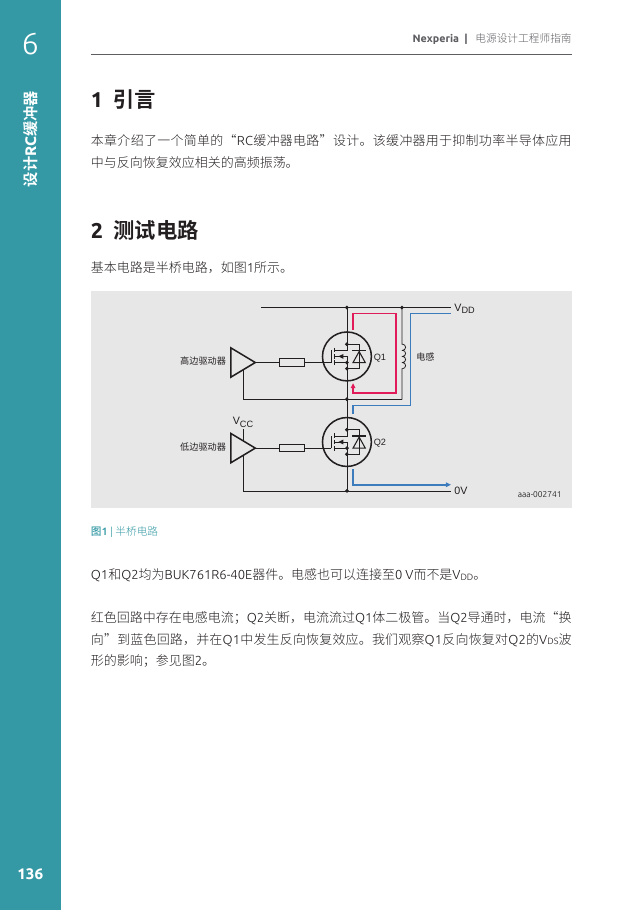

▲ RC缓冲器设计的半桥测试电路（第6章）
▲ 双脉冲测试下的开关节点电压、驱动与电流波形（第7章）
4. 热设计：RC热模型与LFPAK热阻（第5、9~11章）
结温预算做不准，可靠性就是空谈。手册提供了RC热模型（Foster/Cauer网络）的使用方法，以及LFPAK封装热阻的仿真、实测与PCB布局优化三篇连贯内容——从铜箔面积、过孔阵列到多点测温，把“结到环境热阻”这个最容易被滥用的参数讲透了。
5. GaN来了：从参数到布局的完整功课（第18~22章）
GaN不是“更快的硅”，它的使用方法论完全不同。手册用5章覆盖了GaN落地的全链路：数据手册限值怎么理解、动态导通电阻与质量可靠性怎么验证、哪些应用最能发挥GaN优势，以及半桥电路与PCB布局的具体建议——比如GaN无寄生PN结、无需反并联二极管即可续流，换流路径与传统方案完全不同。
▲ 基于GaN FET的AC-DC PFC与隔离DC-DC典型配置（第20章）
▲ 传统带续流二极管的半桥 vs GaN FET无二极管桥式电路（第21章）
■ 功率MOSFET板块：数据手册参数解读 / 并联使用 / RC热模型 / 半桥开关与EMC / LFPAK热设计 / 最大连续电流 / 热阻仿真与测试 / 栅极驱动安全操作 / 单次与多次雪崩耐受 / RC缓冲器设计 / 过压失效特征 / H桥电机控制器 / 功率与小信号MOSFET常见问题解答
■ 小信号MOSFET板块：漏电流 / 小信号DC-DC转换 / 移动与计算应用的负载开关 / I2C电平转换
■ 功率GaN FET板块：GaN数据手册解读 / 应用·质量·可靠性与可扩展性 / 高效功率转换 / GaN半桥电路与PCB布局 / 高速开关探头使用
从消费电子、汽车电子、数据中心到工业自动化、5G通信，凡是涉及开关、功率转换与电源管理的场景，这本书里的内容都用得上。无论是排查失效、应对EMC整改，还是刚准备切入GaN设计，都建议先翻翻对应章节。
手册共542页（中文版），内容较多，不在推文中逐页展示。
