【拆解】NASA登月飞行中的“姿态魔球”，机械与电气时代的巅峰智慧！

当我们凝视星辰，有多少技术奇迹藏在宇航员的视线里？

1969年7月20日，人类首次踏上月球。而那一次登月，并非仅靠勇气和梦想，更是一系列高精尖仪器密切协作的结晶。

在那密不透光的飞行舱里，有一个黑色球体静静旋转着。它不像其它仪表冷冰冰、刻板繁杂，反而更像一颗魔法水晶球，能指引你在宇宙中找回方向。

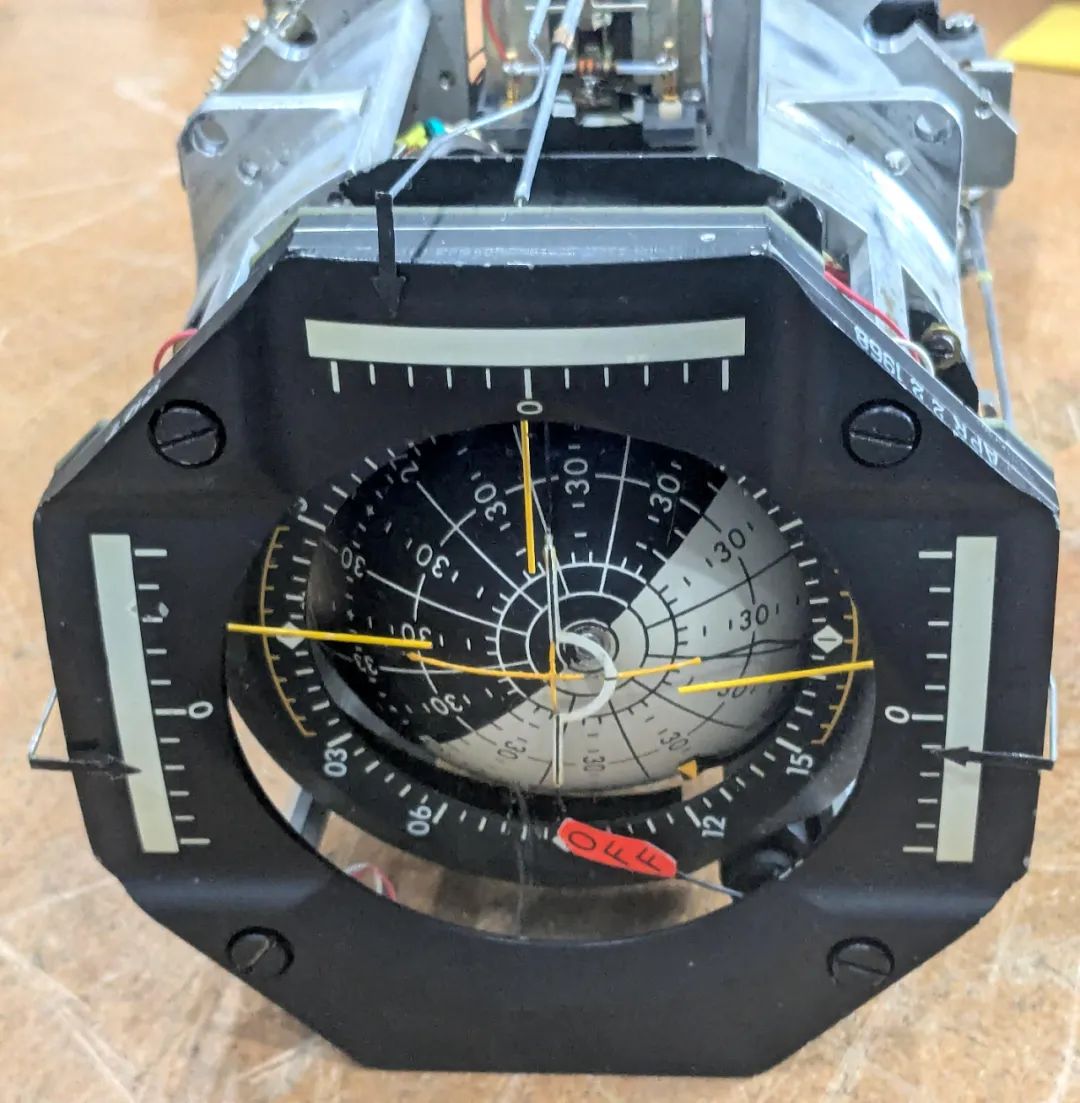

下图用三根黄色指针指示宇航员应如何操纵航天器，另外三根指针则显示航天器的旋转速度。

它有一个奇特的名字——FDAI（Flight Director Attitude Indicator），俗称“8号球”。

这个球体，是阿波罗任务最关键的导航核心之一，被誉为宇航员的“空间指南针”。它不仅是工程上的奇迹，更是人类在宇宙迷宫中留下的一盏明灯。

为什么宇航员离不开“8号球”？

在地球上，我们通过地面、水平线、指南针来判断方向。但在太空中，没有上下左右，没有参照物。你很可能以为你在前进，其实你已经翻了个360度跟斗。

这时候，FDAI就像你的“第三只眼睛”，时刻告诉你——

你朝哪个方向飞

你绕着哪个轴旋转

你现在的姿态相对于地球或月球是怎样的？

一旦飞行姿态出现偏差，飞船可能会在再入大气层时以错误角度接触，直接“烧毁”，或在着陆时因失控而坠毁。FDAI的作用，就是防止这样的灾难发生。

二、这颗“球”到底怎么工作？

从表面看，FDAI是一个包裹在黑色罩体内的圆形球体，其上标有三种角度刻度：

• 俯仰角（Pitch）

• 滚转角（Roll）

• 偏航角（Yaw）

而实际上，它内部并不是一颗真正会自由滚动的球体，而是由电动马达驱动的机械“假球”，与惯性导航系统（IMU）中的陀螺仪、加速度计联动。

并将其转换为角位移数据，再经计算传输到 FDAI 球体显示面上。

这颗“球”其实是一个包裹在球壳中的多轴机械显示器，通过电机控制不同的轴转动，从而让球面上的指针、刻度与固定标线反映出当前姿态状态。宇航员可以通过读取球体上与飞船轴线对应的刻度，迅速判断航天器当前的方向以及姿态变化趋势。

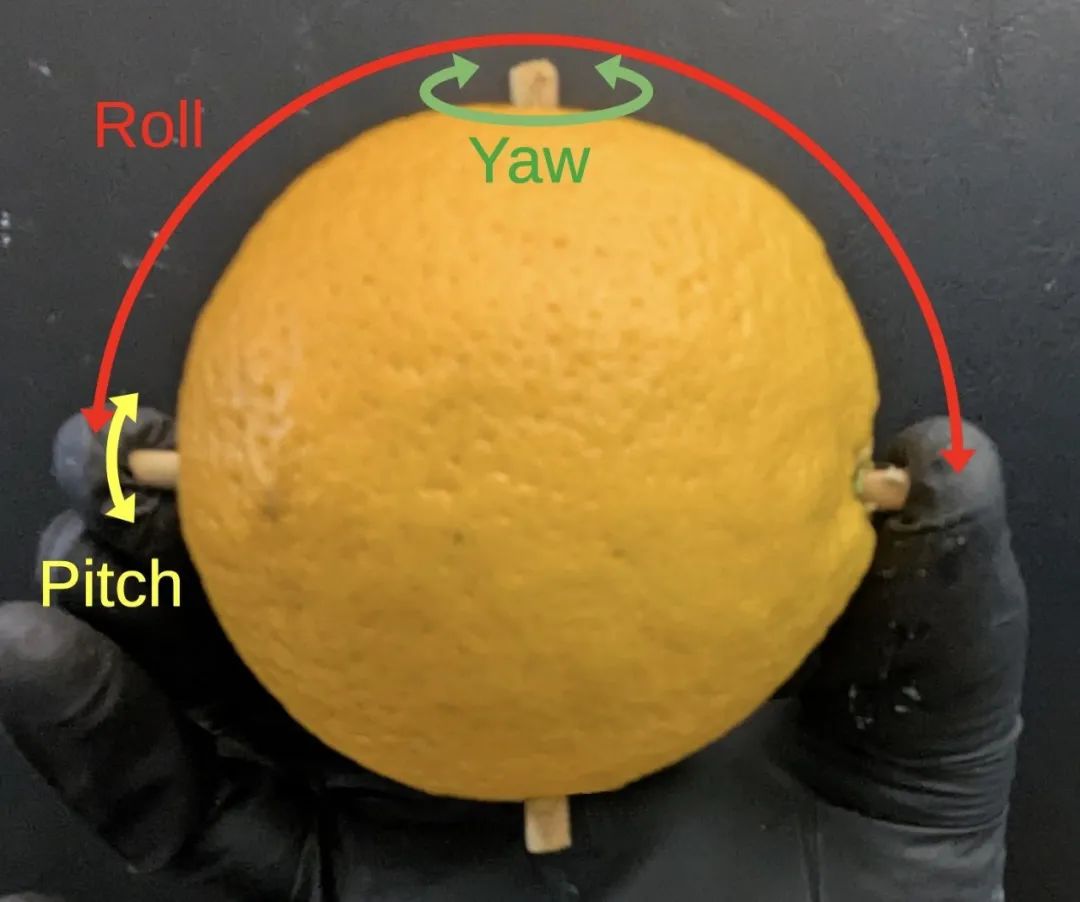

以橙子为例，说明FDAI如何在三个轴上旋转球。我们想象一下，伸出手臂，用两根手指捏住水平轴。旋转手臂会使球逆时针或顺时针滚动（红色箭头）。在FDAI中，这种旋转是通过电机转动支撑球的框架来实现的。对于俯仰，球绕水平轴向前或向后旋转（黄色箭头）。FDAI在球内有一个电机来实现这种旋转。偏航则更难想象：想象一下连接到顶部和底部轴上的半球形外壳。当电机旋转这些外壳（绿色箭头）时，即使球形机构（橙色）保持静止，半球也会旋转。

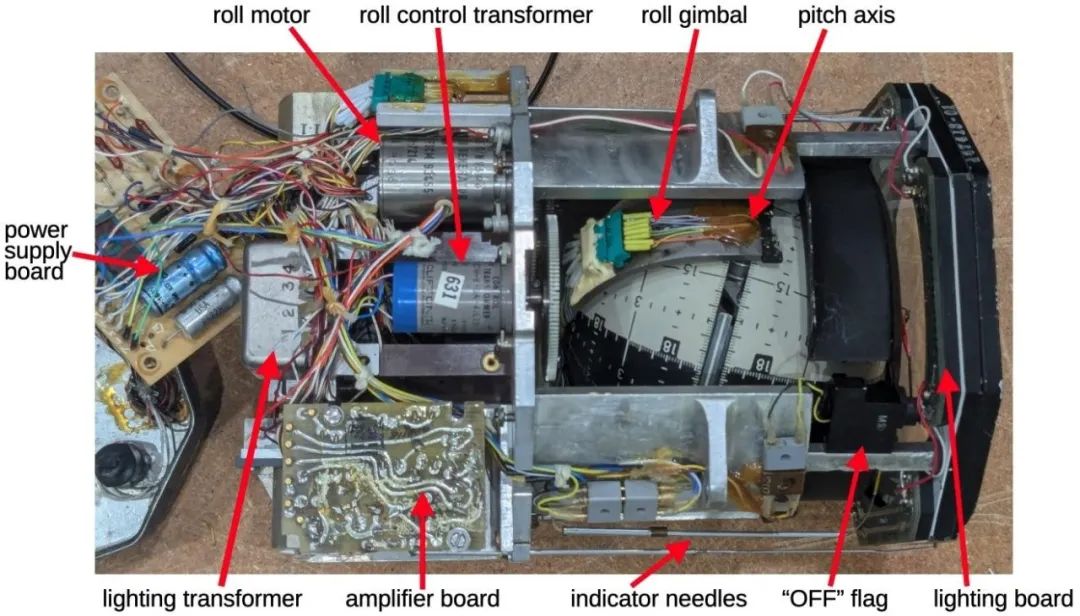

关键结构包括：

伺服电机系统：接收姿态数据后驱动“球”旋转。

光学标尺与指针系统：为宇航员提供直观读取。

双重冗余通道：阿波罗使用两个FDAI仪表，分别连入两个不同的IMU系统，以保障飞行安全。

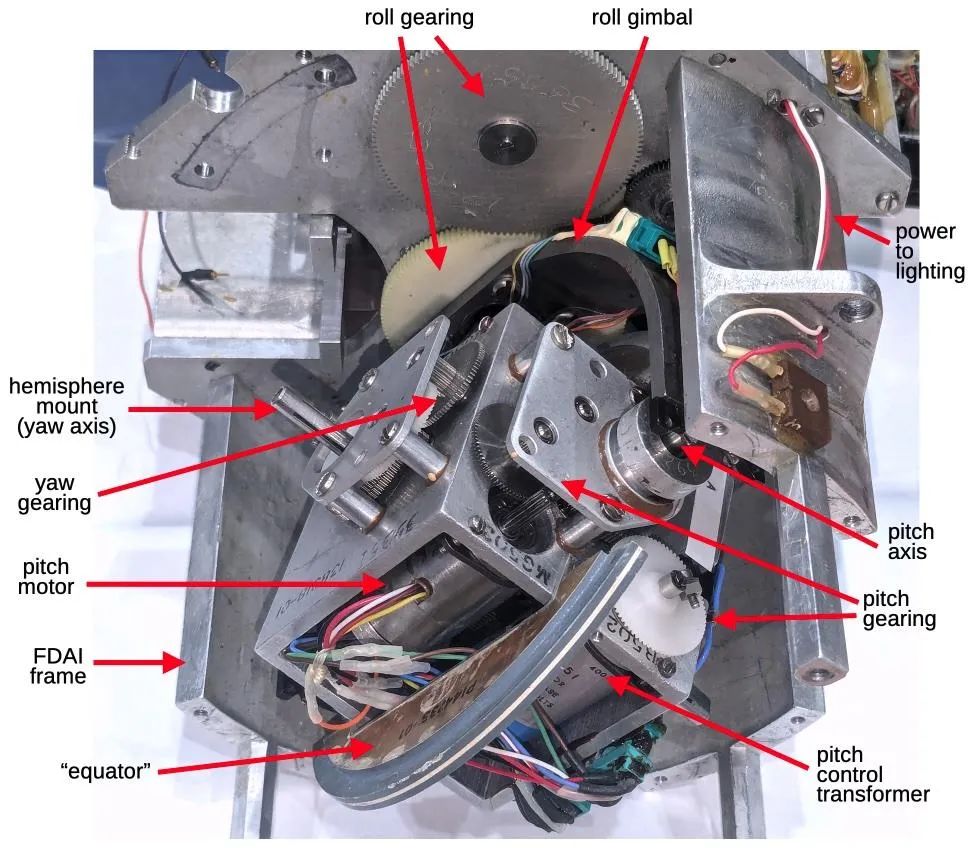

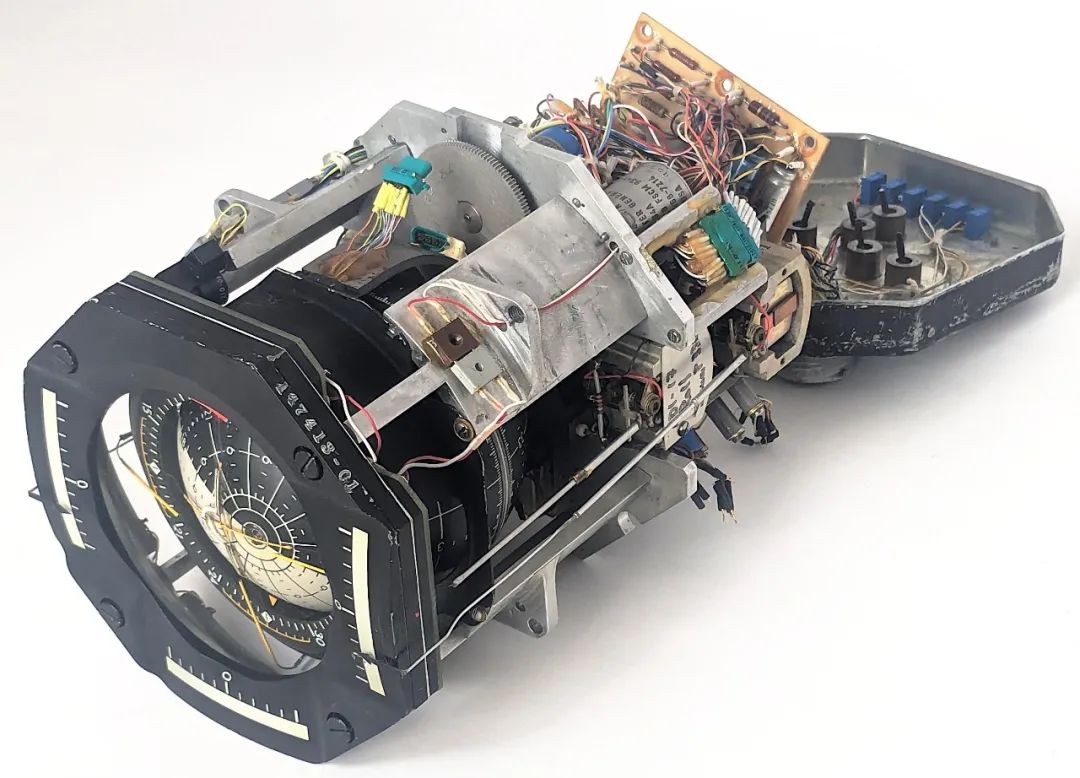

滚动电机通过齿轮驱动滚动万向节，使球体顺时针或逆时针旋转。滚动万向节沿着“赤道”的两个点连接到球体机构上，滚动万向节上的多条电线沿着俯仰轴进入球体。

偏航电机带动球体机构绕偏航轴旋转，而机构本身保持静止。俯仰和偏航的控制变压器提供位置反馈。

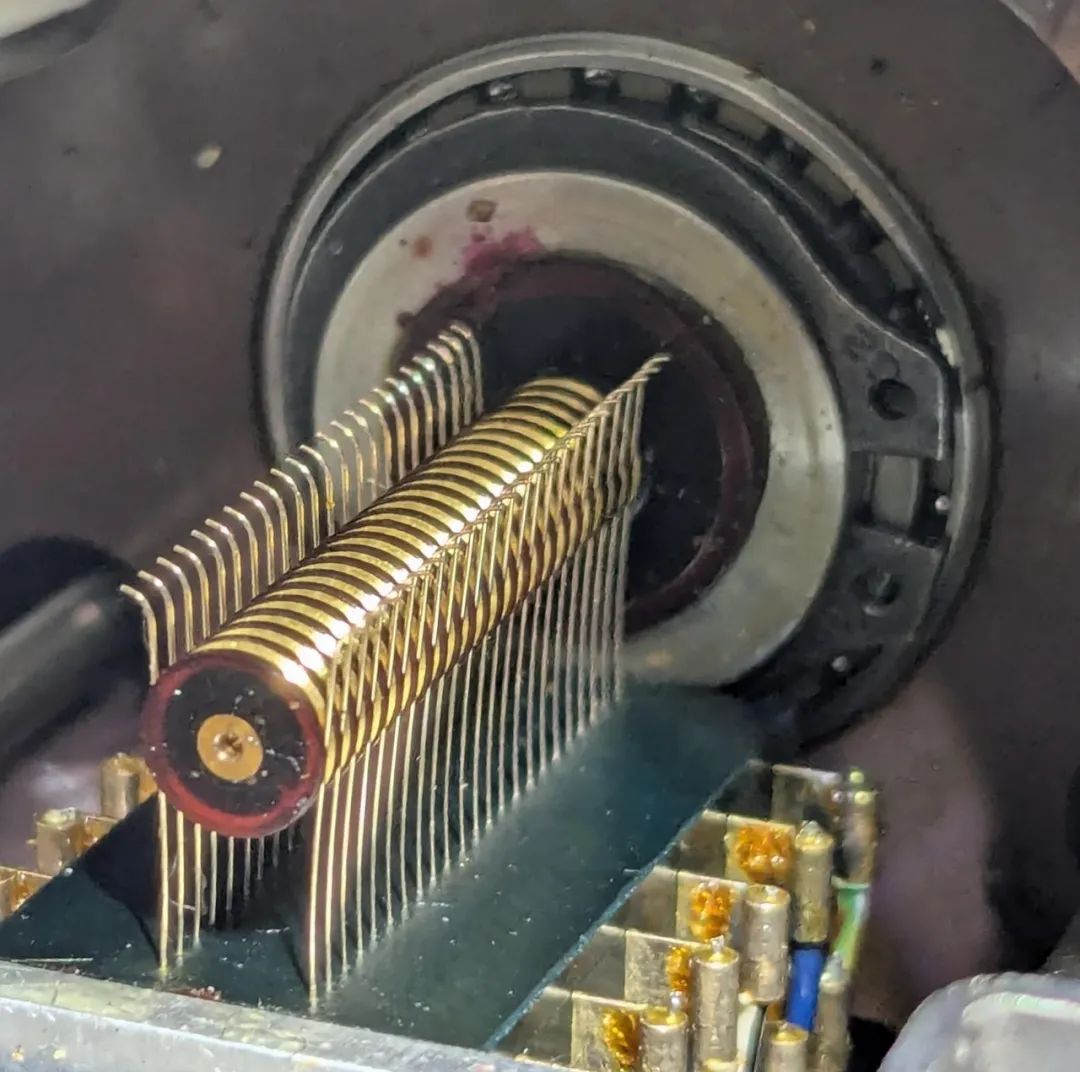

为什么球旋转时线路不会缠结？解决方案是使用两组滑环来实现电气连接。下图显示了第一个滑环组件，它控制绕滚动轴的旋转。每对刷子接触条纹轴上的一个金属环，在轴旋转时保持接触。

值得一提的是，这整套系统的计算核心是由麻省理工学院的仪器实验室（后来的德雷珀实验室）开发的 Apollo Guidance Computer。这台电脑不到现代计算器的性能，却完成了制导、导航、姿态解算、姿态显示等所有关键任务。

FDAI 的运作离不开 AGC 的数据供给。也就是说，这颗“球”其实是可视化窗口，背后是整个阿波罗导航大脑在运转。

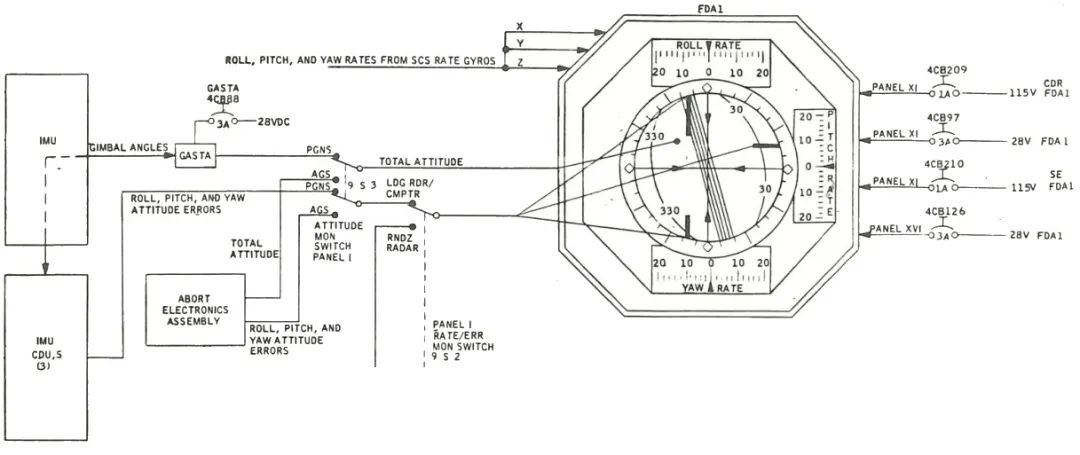

简单来说，飞船的姿态数据通过飞控计算机传给FDAI，仪表就像一个虚拟地平线一样旋转显示，宇航员可以一眼看到飞船当前的“三轴姿态”。

同步器与伺服环路

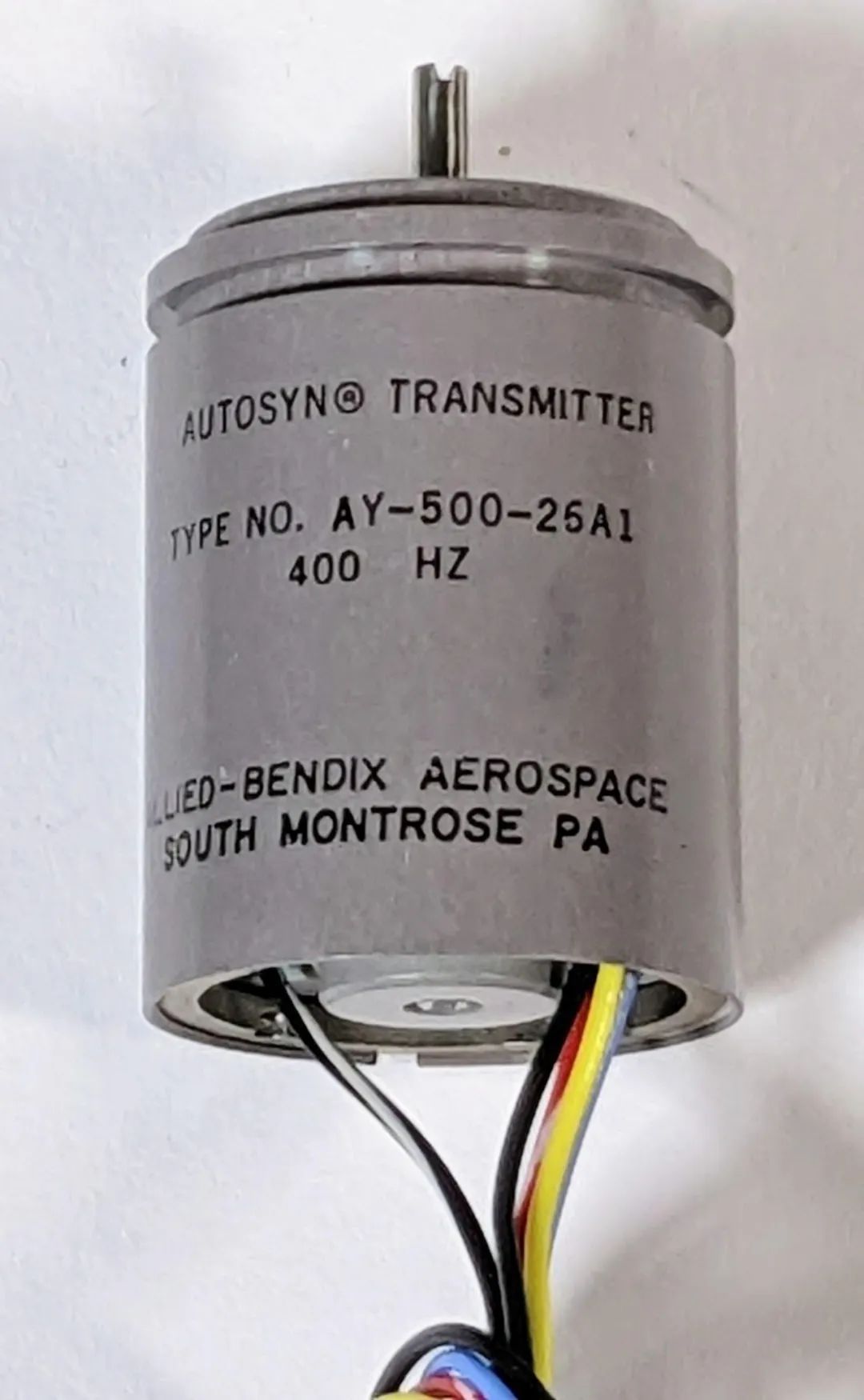

在20世纪50年代和60年代，以电方式传输旋转信号的标准技术是通过同步器。同步器根据轴的旋转位置产生输出，并通过三根导线传输该输出信号。同步器是一种便捷的电发送控制信号的方式。

伺服回路的结构，其中反馈回路确保输出轴的旋转角度与输入角度相匹配。

同步机内部有一个旋转绕组，称为转子，由400 Hz交流电驱动。三个固定的定子绕组提供三个交流输出信号，随着轴的旋转，输出信号的电压会发生变化，从而指示角度。

三、为什么叫它“8号球”？

这个绰号来自台球。台球里的8号球是黑色的，而FDAI的球面也是黑色——在太空舱昏暗的灯光下，它安静而神秘地悬在仪表板中央，看起来就像一颗“太空魔球”。

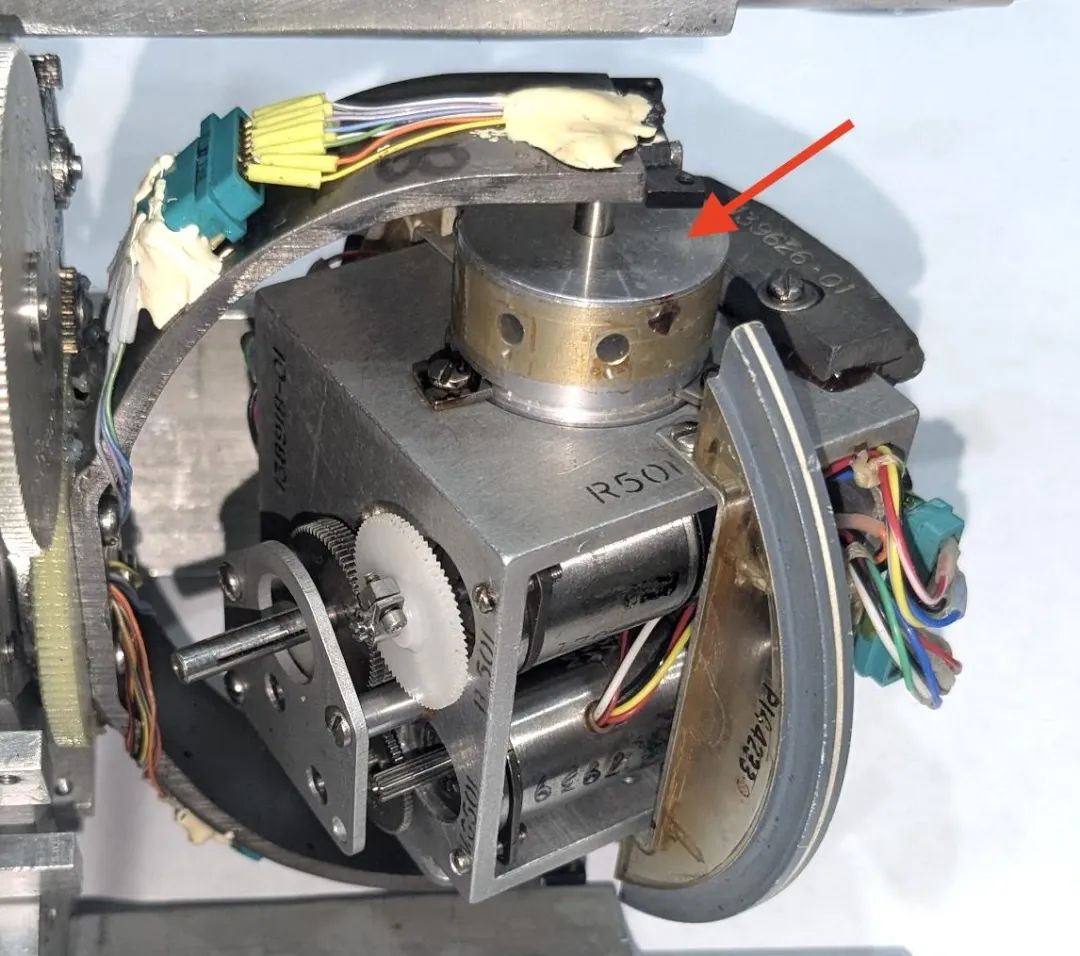

FDAI 的球体内部。电位器外壳用箭头指示。

这种黑色背景设计并不是为了酷炫，而是为了：

高对比度：便于宇航员快速读取姿态信息

防眩光处理：减轻宇宙飞船舱内的反光影响

减少误判：颜色+图案组合简化宇航员判断

甚至，在阿波罗13号事故中，电力系统崩溃、计算机瘫痪，宇航员还是靠“8号球”的视觉反馈手动完成了关键的轨道调整与返回操作。

四、“8号球”的视觉语言：信息设计的典范

FDAI不仅是一台高精度仪表，还是一项人因工程的杰作。

阿波罗的设计师清楚：在生死攸关的太空操作中，仪表再先进，如果宇航员看不懂，就是废铁。

于是他们做了这样几件事：

使用颜色区分不同角度区域（例如地平线上下用不同色带标记）

加入水平线指示器，让宇航员在旋转时仍能分辨“哪是上”

指针采用动态响应机制，模拟“真实地球”状态

结果？只要宇航员看一眼，就能立刻知道飞船的状态，并做出操作判断。

有宇航员形容：“当你盯着‘8号球’，就像握住了你在宇宙中的唯一锚点。”

五、“8号球”后来的命运

随着阿波罗项目结束，FDAI也淡出了载人航天的主舞台。后来的航天飞机和国际空间站采用了更多数字化、屏幕化的姿态显示系统。

但不可否认，“8号球”代表着机械与电气时代的巅峰智慧。

如今，在一些航天博物馆里，我们仍能看到当年那些老旧的FDAI仪表，它们像古董般静静陈列，却依然散发出让人肃然起敬的气质。

如果你曾在老电影《阿波罗13号》里看到汤姆·汉克斯沉着冷静地盯着一颗球，那颗球，就是FDAI——他在太空中的方向感。

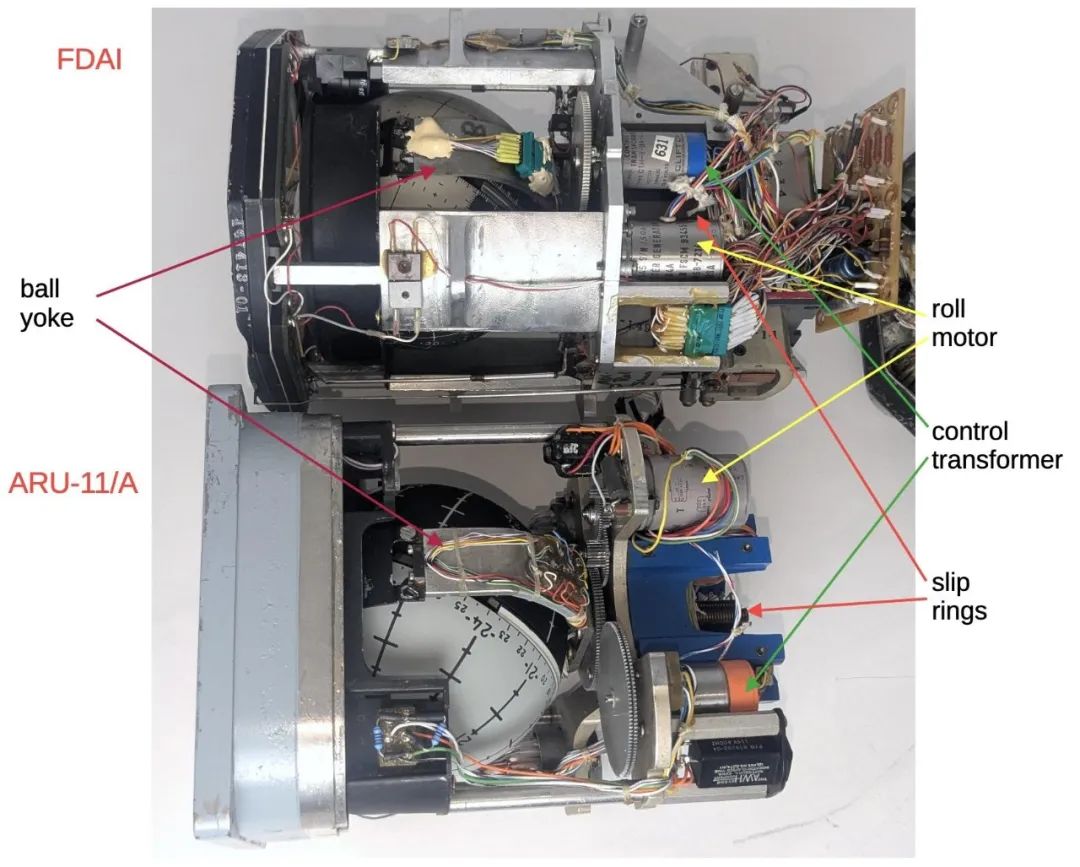

FDAI（上）与 ARU-11/A（下）的比较

六、如果你是工程师，这颗“球”值得你学习什么？

对于工程师、特别是做嵌入式、工业控制、飞控的朋友来说，FDAI提供了几个非常值得学习的工程思维：

• 关键任务系统必须冗余备份，FDAI 其实是双通道冗余系统。每套仪表独立连接一个姿态计算回路，即使一套失效，另一套也能工作。

• 再复杂的数据，也要转化为易读的图形反馈。

• 控制回路的响应要精确、可靠、无延迟·，它与Apollo Guidance Computer之间通过数字-模拟转换电路通信，精度极高，延迟低至毫秒级，是真正的“实时可视化”。

• 用户交互逻辑要建立“直觉型关联”。

FDAI在60年代就做到了这一切。

今天我们谈智能仪表、AR HUD、可视化UI……这些都可以追溯到FDAI的设计理念。

七、科技不是冷冰冰的，它藏在宇航员的眼神里

当你看着FDAI缓缓旋转时，会意识到：它不仅是仪器，更是宇航员与宇宙之间的沟通桥梁。

它承载着方向、信任，甚至生的希望。

如果有一天你也要踏上未知旅程，你希望面前有这样一个“8号球”，默默为你指明方向。
