在电子测量领域，电流的量级差异极大：生活电器中，电流多以A、mA（10⁻³A）、μA（10⁻⁶A）计，用电笔或万用表即可便捷测量；
而随着随着科技向高精度、高灵敏度方向发展，nA（10⁻⁹A）、乃至fA（10⁻¹⁵A）级的超微弱电流测量需求日益凸显，如光电效应测试、量子级电子行为观测等场景。
（图源：网络）
ADA4530-1👈芯片正是应对这一需求的关键器件，凭借其飞安级输入偏置电流与超低噪声特性，成为超微弱电流测量的理想解决方案。

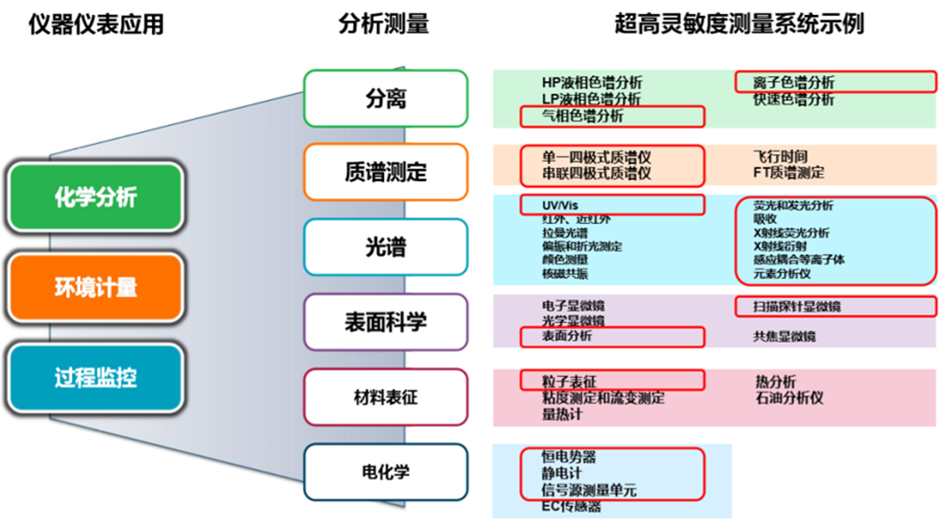

超高灵敏度测量系统示例
（图源：网络）
接下来大家跟着平台君一起探索ADA4530-1的奥秘吧！
Chip Overview
01 芯片概述
ADA4530-1芯片是亚德诺（ADI）推出的一款超精密静电计运算放大器芯片，主要特点是具有极低的输入偏置电流（fA级别）和低噪声特性。
这款芯片特别适合测量非常微弱的电流，比如pA级甚至fA级的电流。
该芯片专门针对飞安级别的电流检测而设计，这是目前技术能检测的最小电流级别之一。它工作在4.5V至16V的电压范围，适用于5V和10V单电源系统以及±2.5V和±5V双电源系统。
ADA4530-1简介（图源：芯片规格书）
该芯片还集成了防护缓冲器，该设计可以隔离PCB中的输入引脚泄露，减少器件数量并简化系统设计，同时提升系统稳定性和可靠性。下面我们从整体布局上看一下ADA4530-1芯片。
概貌图（图源：IPBrain平台）
电路图（图源：IPBrain平台）
Advantageous Features
02 优势特性
超低输入偏置电流与全温域特性
具有飞安级的输入偏置电流，在25°C时最大仅±20 fA，且在-40°C至+85°C范围内仍保持±20 fA，在极端工业温度-40°C至+125°C下最大仅 ±250 fA，全温域生产测试保证。
这种级别的电流测量能力在行业中是非常领先的，能满足对输入电流敏感的传感器接口需求，适用于精密测量。

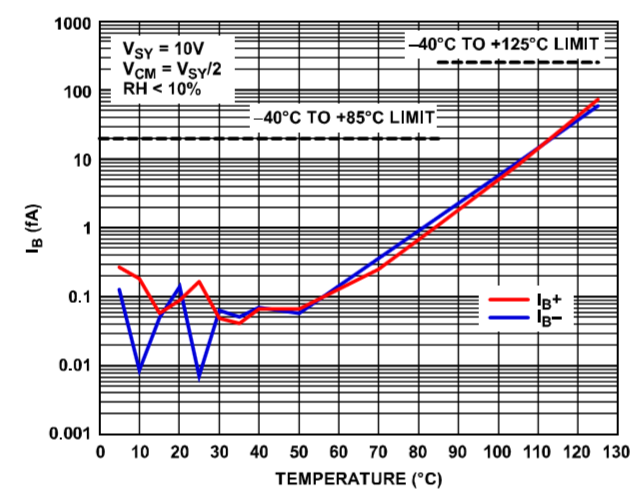

输入偏置电流与温度的关系
（图源：芯片规格书）
超低失调电压与漂移
最大失调电压50μV，典型失调漂移低至±0.13 μV/°C，10000小时漂移典型值0.5 μV，具有长期稳定性，无需频繁校准，适合长期监测设备。
实测10000小时的失调电压长期漂移
（图源：芯片规格书）
低噪声特性
电压噪声密度极低，仅14 nV/√Hz（10 kHz），满足噪声敏感型模拟前端需求，避免微小信号被噪声淹没。
轨到轨输出
在10 kΩ负载下可驱动至供电轨30 mV以内，有效扩大了系统的动态范围，从而更好地驱动负载。
Chip Detail
03 芯片细节
ADA4530-1芯片主要应用于超高精度的微弱电流检测场景。在科学仪器中，如分光光度计、色谱仪、质谱仪，能有效提升分析精度；
在传感器系统中，应用于光电二极管、电离室或化学传感器的高阻抗缓冲器，为其提供可靠的信号处理；在工业检测中应用于皮安计、库仑计及PCB泄漏测量设备。
了解了这么多，接下来平台君给大家分享一些该芯片的器件细节图。

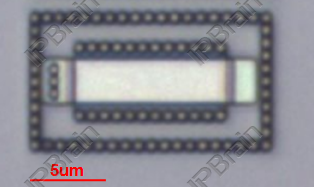

MOS管（图源：IPBrain平台）
电阻（图源：IPBrain平台）
二极管（图源：IPBrain平台）
Logo图（图源：IPBrain平台）
Competitive Analysis
04 竞品分析
平台君在官网搜索对比，找到了ADA4530-1的竞争产品包括ADI自家的AD549、德州仪器（TI）的OPAx392系列、LMP7721等等。
竞品对比：
点击图片，跳转IPBrain小程序了解更多竞品信息
AD549：是ADI前代静电计标杆，1987年推出，仍用于基础微弱电流检测，JFET工艺落后，无ESD防护，高温性能与可靠性不及ADA4530-1。
OPAx392：输出级同样采用轨到轨架构，相比ADA4530-1，支持1.7V-5.5V的低电压操作，使其非常适合多参数监护仪、心电图等电池供电的便携医疗设备。
LMP7721：是TI旗下3fA输入偏置电流放大器，适用于常温精密测量（如传感器接口），但高温下（如85°C时失调电压漂移和偏置电流会增大）精度会受影响。
