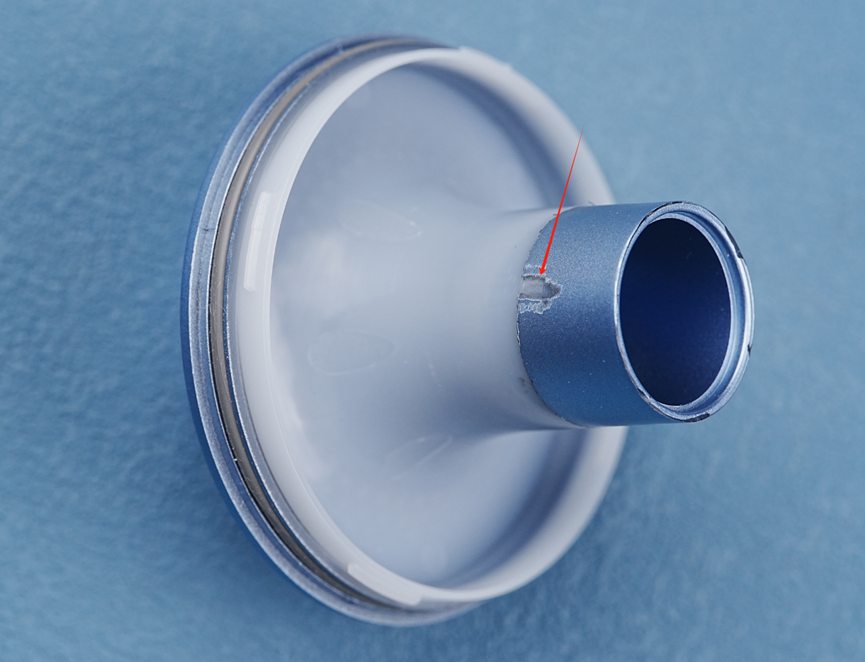

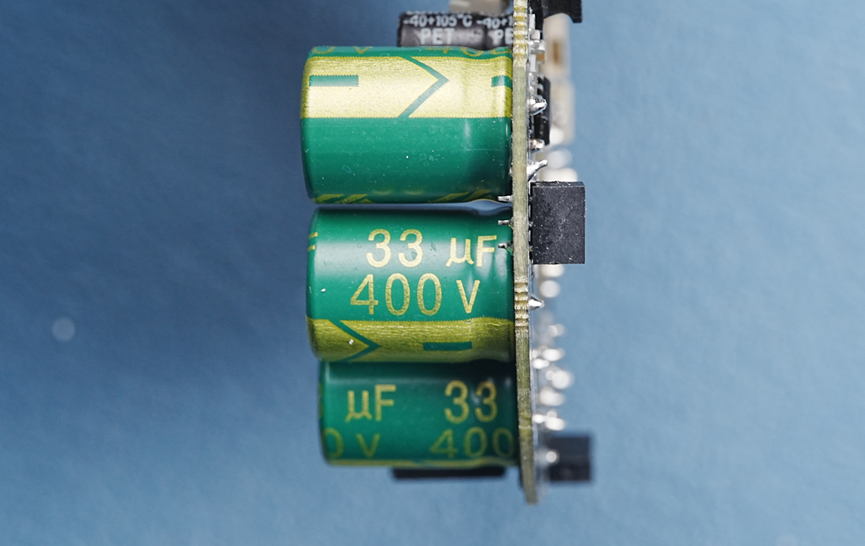

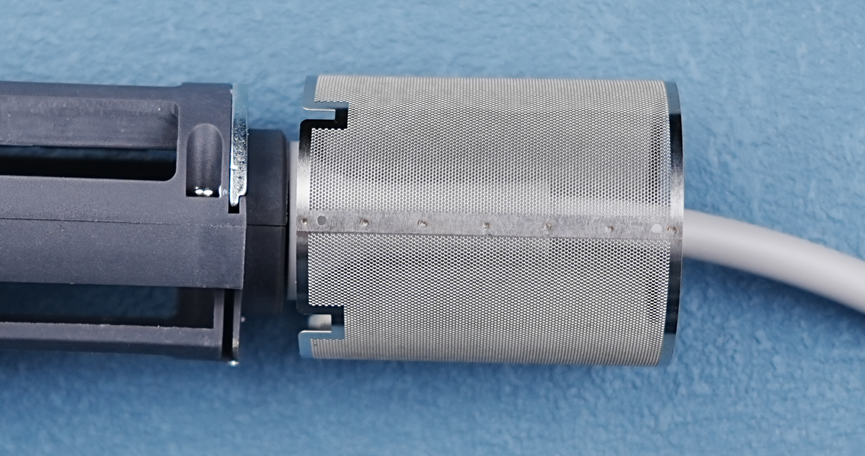

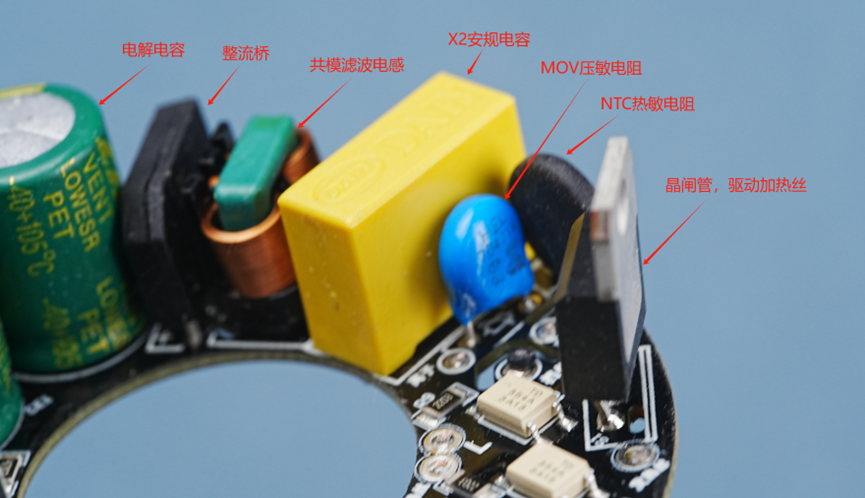

今天要拆解的这款吹风机是朋友公司的产品。以我一贯的风格，看东西喜欢从脚往头看，所以就先看看滤网细节。机身侧面。正面。一个档位开关用来调节风速，一个按键用来调节温度。前面有磁铁，包装里有配套的磁吸风嘴。这个吹风机也是中空的。打开之后可以看到这一圈灯。不同的温度对应不同的灯色，蓝色代表冷风，橙黄色代表中温风，红色代表高温风。简单测试了一下风压可以到100g。找好角度再拍最后一张全身照，接下来就要拆解了。先拿掉这个塑料材质的粗过滤网。里面有一个特别细的金属过滤网。金属过滤网整个是一个筒体，看起来接缝处是用电焊机焊接的。外面这个粗滤网是通过磁铁吸附的，方便拿下清理灰尘和头发。手柄这个筒体是通过这两个螺丝固定的。拆掉螺丝，拿掉按键和档位开关的帽子，即可拔下手柄筒体。布线也挺整齐，设计模具时有做布线槽。背面还有两个螺丝，在手柄内壳和出风筒连接处的缝隙使用硅橡胶填充过，这样可以增加气密性。拆掉螺丝分开手柄内壳之后，可以看到这个位置走线也挺考究，这样就不会影响到空气进入。高速电机被安置在了手柄里，在进风的位置还有一个大的栅格，起到一定过滤作用。这个栅格和手柄内壳这半部分是一体注塑出来的。高速电机来自深圳市恒然电机有限公司。型号是BL29710-01，电压310VDC，额定功率60W，额定转速11万RPM。13片扇叶。档位开关，来自广州市施霸电器有限公司，型号XN-14B。按键板上就一个轻触按键，通过引线连接到了主控板。接下来拆解风筒尾部。里面有一个灯环，上面有45颗LED。仔细看这个结构，是半透明材质，表面做了喷漆，这样在正面留一些小点不喷漆，就可以透过LED的光了。上面还有一个O型密封圈。灯板和下面的板子使用一个5P排线和两个3P的排针连接。去掉灯板下面就是整个吹风机的控制板。控制板是一个圆形中空板。仔细看就会发现，它和之前拆过的一些风机的电路板还是有比较大的区别的。最明显的区别就是，这个吹风机的电机驱动电路，不是三颗预驱芯片加6个NMOS组成的，而是直接用了三个7X7mm封装的IPM功率模块。清洗掉器件上的三防之后，可以看到这三个IPM功率模块是来自华润微的CS5755SDQ，这是一个500V的半桥智能功率模块，电流5A，集成了自举和高压栅极驱动电路、欠压保护、温度输出等功能，用这个驱动上面那颗仅仅60W的高速电机，真是有点杀鸡用了宰牛刀的感觉。第二个不同点：没有在手柄上看到X2安规电容，那是因为这个这个吹风机把X电容和共模滤波电感都集成到了控制板上，这样可以极大程度简化装配复杂度。共模滤波电感特写。上面是所有电源输入部分和加热控制部分的关键器件。三颗33uF400V的输入电解电容。电路板背面是MCU和DC-DC电路。其中MCU型号是YM32L323A，封装LQFP-32。DC-DC芯片是来自必易微的KP3210BSG，这是一颗高性能、低成本的离线式PWM控制功率开关芯片。集成650V高压MOS和高压启动电路，有带自恢复功能的欠压保护、过压保护、过热保护、过载保护、逐周期电流限制等保护功能。驱动晶闸管的光耦也被安排在了板子背面，型号是TD3052。整个板子在高压区域，都有做挖槽处理，这样做可以增加爬电距离，降低安全隐患。三颗电筒引脚之间也做了挖槽。加热丝被封在这个壳体里，这种壳体的材质是耐高温塑料。拆出加热丝组件，发现里面和外面都有云母片隔热保护。这个加热丝和其他吹风机也很不同，直观感受就是加热丝直径非常粗。温度保险丝盒NTC热敏电阻都有。当然，双金属温控开关也不能缺席。涉及安全的组件，一个都不能少。能让头发更顺滑不打结的负离子发生器也不能少。这个负离子发生器的型号是GFA-223M，来自广东青衫精密电子有限公司。这个吹风机的全家福。
