今天我们离仔细聊聊西门子S7~
做工业自动化的工程师，没跟西门子 S7 协议打交道的少之又少 —— 调试时明明 IP 设对了，却连不上 PLC；好不容易连上了，读 DB 块又报红；更头疼的是老设备通信数据裸奔，安全隐患一大堆。其实不是你技术不行，是没摸透 S7 协议的 “脾气”。今天就从实际应用角度，把 S7 协议的来龙去脉、实操要点和避坑技巧说透，看完你调通信能少走 80% 的弯路。
先搞懂：S7 协议为啥是西门子 PLC 的 “通信灵魂”？
你可能天天用 S7 协议，但未必清楚它到底是啥 —— 简单说，它就是西门子给 S7 系列 PLC（从老款 S7-200 到新款 S7-1500）量身定的 “对话规则”，不管是 PLC 连 HMI、连 SCADA，还是 PLC 之间互传数据，都得按这个规则来。
最实用的是它的 “兼容性”：你手头有台 S7-300，又新买了 S7-1200，不用换协议，直接组态就能通信；而且它不挑总线，MPI、PROFIBUS、PROFINET、以太网都能跑，车间里老设备新设备混着用也不怕。
不过要注意它分两种 “版本”：老款 S7-200/300/400 用的是S7Comm，数据明文传输，现在看来有点不安全；新款 S7-1200/1500 用的是S7CommPlus，加了 TLS 加密，相当于给数据加了把锁 —— 去年帮一家车企调设备，他们老 S7-300 被抓包泄露生产数据，后来全换成 S7-1500 用 S7CommPlus 才解决。
别被 “协议栈” 吓住：S7 通信就像 “寄快递”
很多人一看到 “OSI 模型”“TPKT/COTP 封装” 就头大，其实换个角度想，S7 协议通信跟寄快递一模一样，分三步：
TPKT：写快递面单
就 4 个字节，相当于在包裹上写 “总重量”—— 告诉接收方这整个报文有多长，避免拆包时漏东西。比如你发一个读 DB 块的报文，TPKT 里的 “报文总长度” 会包含后面所有数据，少一个字节都读不出。COTP：打包快递箱
这一步是 “建立连接” 的关键，相当于快递员确认 “收件地址对不对”。比如你用 PC 连 PLC，PC 会发一个 “COTP 连接请求”，里面必须写对 PLC 的 TSAP（简单说就是 PLC 的 “门牌号”，比如 S7-300 的 TSAP 是 “02.01”，代表机架 2 槽 1），写错了就像快递送错小区，肯定连不上。S7Comm/S7CommPlus：填货物清单
这才是真正的 “通信内容”—— 比如你要读 DB1.DBX2.0 的温度值，这里就要写清楚 “功能码 0x04（读变量）”“存储区 DB1”“地址偏移 2.0”“数据类型 REAL”。去年帮客户调 S7-1200 读 S7-400 数据，报 “参数错误”，查了半天发现功能码写成 0x05（写变量），改回 0x04 立马就通了。
实操必看：调 S7 通信最容易踩的 3 个坑
光懂理论没用，实际组态和编程时，这些细节错一个就卡半天，我总结了平时最常遇到的问题：
1. 数据块 “优化属性” 没关，地址对应不上
新学 TIA Portal 的工程师常犯这个错：在 S7-1200 里建了 DB1，直接用 GET 指令读 “DB1.DBX0.0”，结果报错 “地址无效”。原因是默认 DB 块设了 “优化的块访问”，这种模式下没有固定地址，得改成 “非优化块访问”，再手动分配地址才行 —— 上次帮一个刚毕业的工程师调，改完这个设置，10 秒钟就通了。
2. TSAP 设置 “想当然”，连不上 PLC

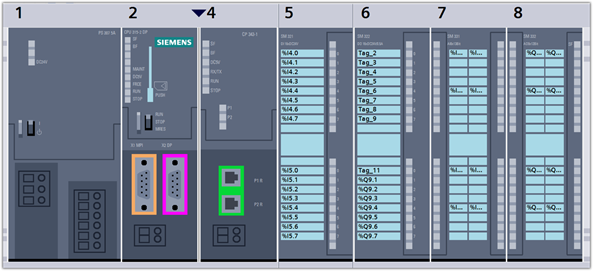

S7 协议里 TSAP 是 “死规矩”，不同 PLC 的默认值不一样：S7-300/400 的 TSAP 是 “机架号。槽号”（比如 CPU 在机架 0 槽 2，就是 02.01）；S7-1200/1500 更简单，客户端设 “01.00”，服务器设 “03.01” 就行。之前有个客户自己调 S7-1500 连 S7-300，把 S7-300 的 TSAP 设成 03.01，连了 3 天没通，我远程一看，槽号错了，改成 02.01 立马好。
3. 老 PLC 用 S7Comm，安全漏洞要防住
老款 S7-300/400 用 S7Comm 协议时，数据是明文传的 —— 我用 Wireshark 抓过包，连 DB 块里的生产参数都能看得一清二楚。如果车间 PLC 要连外网，一定要做网络隔离（比如用 VLAN 把 PLC 网段和办公网段分开），或者给 PLC 升级固件，能支持 S7CommPlus 的尽量升，别嫌麻烦，真出安全问题损失就大了。
对比其他协议：S7 协议该用在什么场景？
车间里协议多，别搞混了适用场景，我列了两个最常对比的：
1. 跟 Modbus 比：S7 协议是 “自家专属”，Modbus 是 “通用方言”
如果你全用西门子设备，优先选 S7 协议 —— 功能多，能读 PLC 系统状态（比如 CPU 运行模式），还能直接控制 PLC 启停；要是混着用第三方设备（比如台达变频器、施耐德传感器），就用 Modbus，毕竟开放协议兼容性强。上次帮一家食品厂调线，PLC 是西门子，变频器是台达，就用 S7 协议连 PLC 和 HMI，Modbus 连 PLC 和变频器，各司其职很稳定。
2. 跟 PROFINET 比：S7 管 “管理通信”，PROFINET 管 “实时控制”
很多人分不清这俩 —— 简单说，你在中控室用 SCADA 读 PLC 的生产数据，用的是 S7 协议；PLC 控制现场 IO 模块（比如伺服驱动器、扫码枪），用的是 PROFINET。PROFINET 实时性强，毫秒级响应；S7 协议更侧重 “慢一点但功能全” 的管理类通信，别搞反了。
最后送你 3 个实战技巧，调通信少走弯路
抓包排查：连不上就用 Wireshark
不管是 S7Comm 还是 S7CommPlus，连不上时先抓包，看 TPKT/COTP 头对不对，有没有 “连接拒绝” 报文 —— 上次客户说 S7-1200 连不上，抓包发现 COTP 回复 “资源不足”，重启 PLC 就解决了，比瞎猜快多了。数据块尽量用 “非优化”：新手少踩坑
除非你对 TIA Portal 特别熟，否则新组态时，DB 块默认设成 “非优化块访问”，地址固定，读写出错的概率能少一半。新设备优先 S7CommPlus：安全第一
买新 PLC 时，认准 S7-1200/1500，固件升到 V2.0 以上，启用 TLS 加密，再配合防火墙做网络隔离，通信安全这块基本就稳了。
其实 S7 协议没那么复杂，关键是结合实际场景去用 —— 你调通一次 S7-1200 和 HMI 的通信，再回头看协议细节，会发现之前不懂的地方突然就通了。平时多记记踩过的坑，下次遇到类似问题，一眼就能定位原因，这才是真的掌握了。
