在往期的文章中，平台君陆续为大家介绍过BQ76220、BQ79640、TCAN1042-Q1这些 BMS里的 “主力选手”，它们在电池状态监测、通讯传输中发挥着重要作用。
TI解决方案（图源：网络）
今天，平台君为大家带来的是BMS系统中的 “隔离搭档” ——SN6501👈 和ISO7721👈，别看它们不直接参与电芯电压、电流的监测，却在电源隔离与信号隔离的环节扛起了大梁。
当电池包的高压环境遇上车身的低压系统时，是它们筑起了一道安全防线，让能量传输更稳、信号交互更安全。
接下来，咱们就好好聊聊这对 “隔离搭档” 的过人之处。
Chip Overview
01 SN6501芯片概述
SN6501是一款专为小型隔离电源设计的推挽式变压器驱动器，采用5引脚SOT-23封装，尺寸仅2.90mm×1.60mm，主打紧凑尺寸与高效性能，适合小型化设备。
SN6501简介（图源：芯片规格书）
SN6501由振荡器、栅极驱动电路和输出开关三大核心模块组成。
SN6501功能框图（图源：芯片规格书）
振荡器负责产生稳定的开关频率，为整个驱动电路提供时序基准；栅极驱动电路接收振荡器信号后，通过“先断后通”逻辑生成互补输出信号，交替控制两个N沟道功率开关的导通与关断。
这种设计能确保两个开关不会同时导通，从根源上避免变压器初级侧短路。
chip characteristics
02 SN6501芯片特性
宽温可靠
SN6501芯片内有“先断后通”（BBM）逻辑，避免开关短路；工作温度-40°C至125°C，适应工业级恶劣环境；输出纹波低，可搭配小型电容使用，进一步缩减系统体积。
N6501芯片的详细功能与BBM时序框图（图源：芯片规格书）
灵活供电
SN6501还支持3.3V/5V单电源输入，5V时最大驱动电流达350mA，3.3V时达150mA，可驱动中心抽头变压器实现电压转换，适配CAN、RS-485等接口电源需求。
Chip Details
03 SN6501芯片细节
下图是平台君为大家找到的SN6501芯片内部图像。

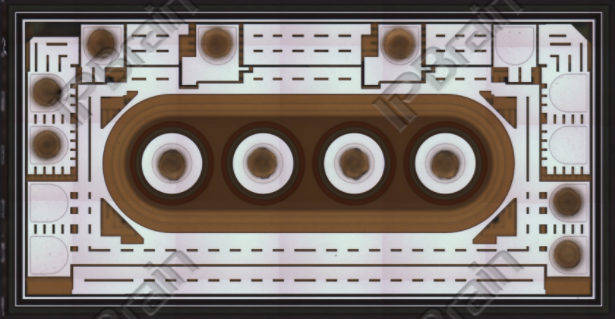

概貌图（图源：IPBrain平台）
电容（图源：IPBrain平台）
电阻（图源：IPBrain平台）
LOGO（图源：IPBrain平台）
Chip Overview
01 ISO7721芯片概述
作为双通道数字隔离器，ISO7721兼顾了高速与安全。它的DW/DWV封装,支持5000V RMS隔离，D封装支持3000V RMS， 浪涌抗扰度达12.8kV，通过UL、VDE等多项安全认证，能够满足医疗、工业等高压场景需求。

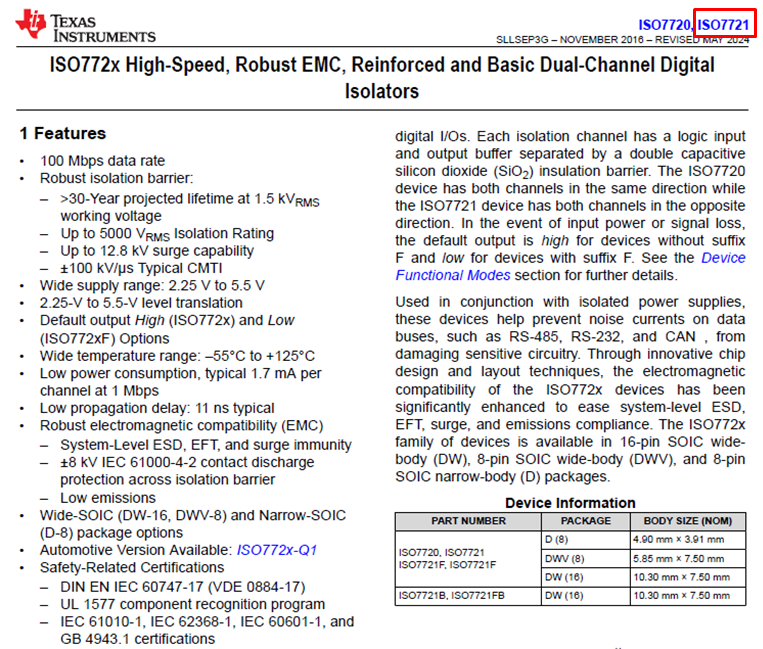

ISO7721简介（图源：芯片规格书）
ISO7721芯片使用二氧化硅电容隔离屏障将输入侧与输出侧完全隔离，两侧分别包含信号发射器、接收器和电源域。
输入侧的发射器将数字信号通过开关键控（OOK）调制方案转换为高频载波，经隔离屏障传输至输出侧；接收器解调载波后还原为原始数字信号，实现跨隔离的信号交互。
功能框图（图源：芯片规格书）
chip characteristics
02 ISO7721芯片特性
高速传输
ISO7721的数据速率高达100Mbps，传播延迟低至11ns，确保实时信号无延迟，适配电机控制等对时序敏感的场景。
强抗干扰
±100kV/μs的共模瞬态抗扰度（CMTI），再加上±8kV接触放电保护，使得ISO7721能够在复杂电磁环境中仍能保持信号稳定，避免误触发。
共模瞬态抗扰度测试电路（图源：芯片规格书）
灵活适配
它的输入输出电压范围2.25V-5.5V，支持电平转换，可对接不同电压域的MCU与外设。
Chip Details
03 ISO7721芯片细节
平台君也为大家准备了SN6501的内部图像，大家一起看一下吧。
概貌图（图源：IPBrain平台）
电阻（图源：IPBrain平台）
MOS管（图源：IPBrain平台）
LOGO（图源：IPBrain平台）
了解完SN6501和ISO7721芯片 ，平台君再给大家说说它们在市场上的竞争对手。
在推挽变压器驱动领域，SN6501的直接竞品就包括了德州仪器自家的SN6505系列。
（图源：网络）
点击图片，跳转IPBrain小程序了解更多竞品信息

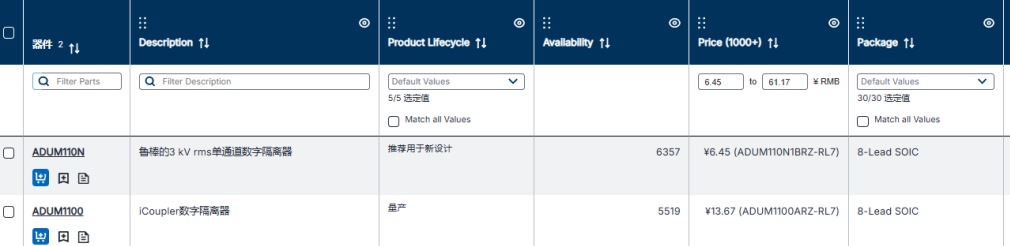

而在单通道数字隔离器市场，ISO7721的竞品有ADI的ADUM110N系列等芯片。
（图源：网络）
点击图片，跳转IPBrain小程序了解更多竞品信息
上面提到的大部分型号IPBrain平台已有详细报告和数据，感兴趣的小伙伴可以至IPBrain小程序查看，或者直接联系平台君哦！
