涵道风扇高效散热技术
让eVTOL飞得更远、更可靠

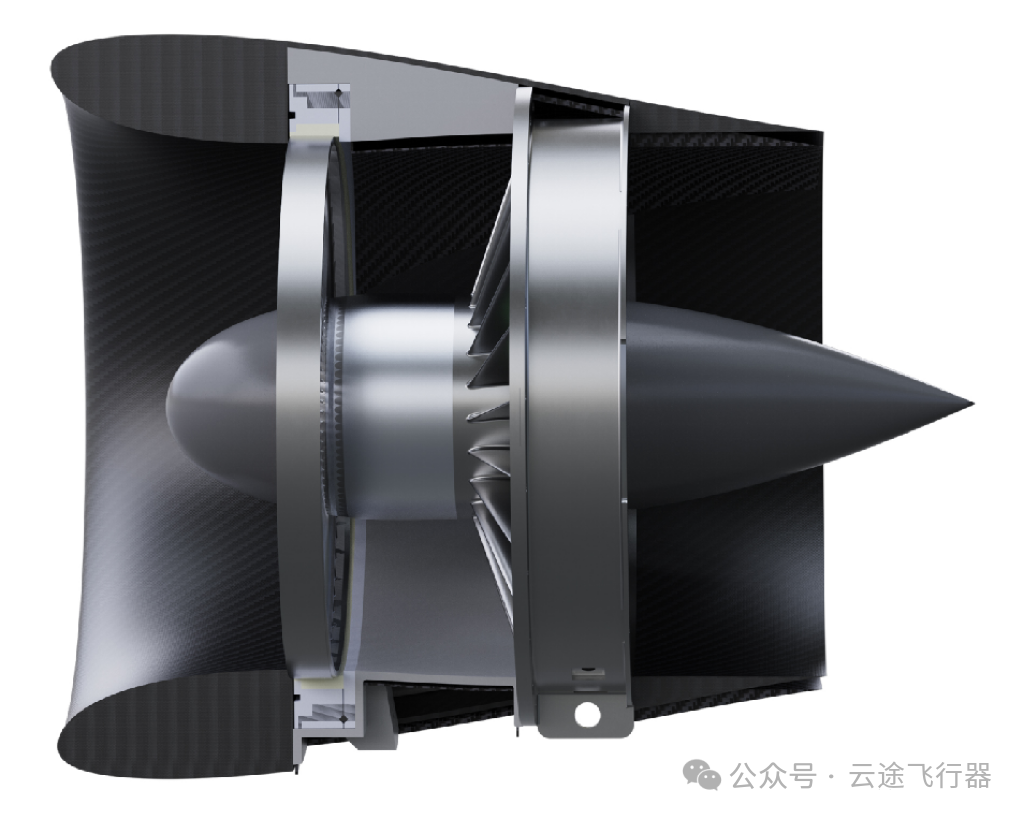

随着eVTOL（电动垂直起降飞行器）产业的快速发展，涵道风扇作为一种新一代核心推进技术，正走进越来越多工程师和公司的视野。相比于传统开放式螺旋桨，涵道风扇具备多项显著优势：它通过环形整流罩包覆叶片，不仅大幅提升低速静推力，还能有效抑制叶尖涡流与噪声，提升运行安全性，非常适合城市低空、复杂环境的空中出行应用。也因此，涵道风扇成为众多eVTOL整机厂商和技术团队争相布局的主流方案。
然而，涵道风扇的结构紧凑、空间有限，这对电机及控制系统的高效散热带来了极大挑战。如果不能解决热管理问题，其性能和可靠性都将受限。
本文结合国内外最新工程案例和权威文献，系统梳理涵道风扇高效散热的主流技术路径、仿真手段与材料创新，并分享工程落地经验。
云途YUNTU
01
/
在eVTOL等新型飞行器应用中，涵道风扇的电机及控制系统功率密度日益提高。和开放式螺旋桨相比，涵道风扇结构紧凑、空间封闭，导致热量聚集：
散热空间有限，气流通道短，热量不易自然排出；
电机高功率运行时产生大量热，局部易形成“热点”；
传统风冷/液冷在小型空间下难以权衡效率、重量与可靠性。
02
/
气动优化是提升涵道风扇冷却能力的第一步。研究与实际应用表明，通过巧妙设计涵道内部结构，可以让高速气流主动为电机降温。主流技术路径包括：
1、冷却导流叶片设计：在叶轮后部设置集成导流与散热功能的叶片。例如清华大学团队提出的带热管导流叶片（CGVHP），可将电机热量快速传导到导流叶片并直接暴露于高速气流，大幅提升散热能力。实测峰值温度可降低20°C以上。
2、散热筋/肋片气动形状优化：将电机壳体上的散热筋设计为弧形、机翼型等气动优化形状，既增强换热，又不损失推力。
3、涵道风扇与电机一体化布局：调整风扇叶毂直径与涵道直径比例，既保证冷却气流通畅，又优化气动效率。
03
/
在工程实践中，单一冷却手段往往难以应对高功率密度场景。综合应用主动/被动热管理，成为主流方向：
强化风冷：通过风道引导，确保涵道气流直接冲刷电机/控制器表面。加装梯形/弧形散热片，经实测温升可降低30%以上。
液冷/混合冷却系统：在高热流密度电机中，加设水冷套或环路，液冷+风冷结合，有效应对极端负载工况。
高导热热管与冷却通道：定子/壳体中内嵌热管或3D打印冷却通道，快速传导热点热量。
相变材料缓冲：短时高负载场景下，集成石蜡等相变材料，临时吸收热量，实现温度峰值“削顶”，提升系统安全性。
04
/
现代工程研发普遍采用多物理场仿真方法，实现涵道风扇散热结构的虚拟优化：
气动仿真：模拟气流在涵道内部、绕电机与散热结构间流动，精确预测对流换热能力。
热仿真/电磁-热耦合仿真：结合电机损耗分布，评估不同结构、材料、冷却手段对温度场的影响。
仿真+实验闭环：研发流程中，仿真优化方案经地面实验台验证修正，确保设计有效性与安全裕度。
05
/
材料选择决定了电机与散热结构的极限散热能力。近年来，高导热铝基合金、石墨烯/石墨增强材料等新型复合材料大量应用于涵道风扇散热：
高导热铝基复合材料：热导率可提升50%以上，用于电机外壳/散热片；
石墨烯/石墨薄片：横向导热系数高，作为导热层/垫片加快热量扩散；
相变材料封装：为高负载场景下的“热冲击”提供吸收与释放功能。
典型数据：石墨烯增强铝合金热导率可达纯铝1.5倍，已被国内外eVTOL/无人机厂商采用。
06
/
涵道风扇的高效散热离不开气动结构、热管理系统、仿真设计与新材料的协同优化。
未来，随着eVTOL功率密度的进一步提升，更多自适应散热结构、智能热管理系统、纳米材料复合应用等前沿技术有望快速落地，为电动航空的安全与高性能保驾护航。
