前段时间收到了一个施耐德86开关面板。

面板背面有基本参数和接线端子。从上面的文字看，这应该是一个工作于sub 1G频段的智能无线控制面板。

拆掉面板之后，可以看到其MAC地址。

里面的电路板。

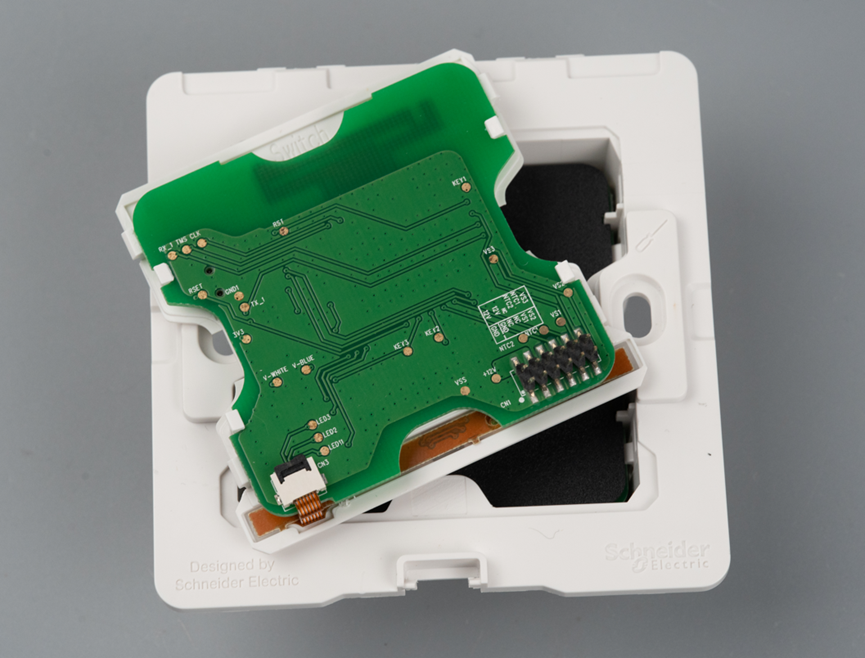

电路板背面是一个2x6p的排针端子，以及一个FPC软排线座子，另外是一些信号测试点。

电路板另一面，最基本的就是一个S2按键。

面板上的开关按下时，就是按下这个S2按键。

核心功能是由一个邮票孔形式的模组实现的。模组上的主控芯片是EFR32MG13，这个芯片属于Silicon Labs的Mighty Gecko多协议无线SOC芯片。

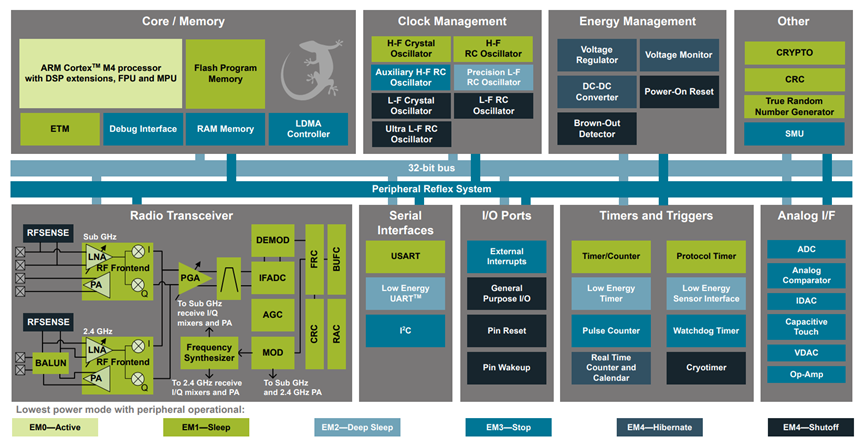

这个芯片的关键特性是低能耗、超快的唤醒速度、可扩展功率放大器，采用了Cortex-M4内核，带DSP指令和浮点运算单元，最高主频40MHz。

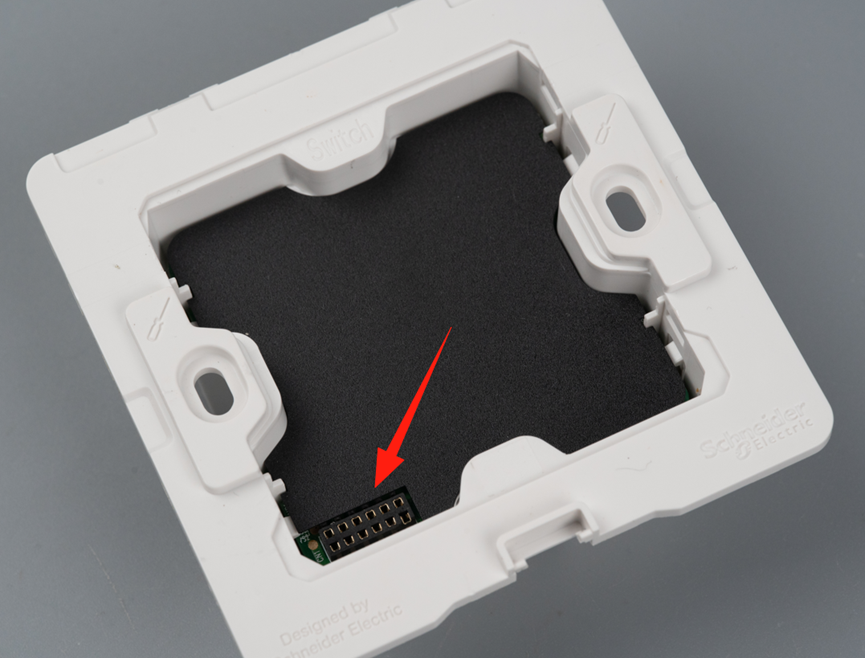

刚才那个板子上的2x6pin连接器，实际上连接到了后座上的这个位置。

去掉上面的黑色麦拉片，可以看到底部的电路板。

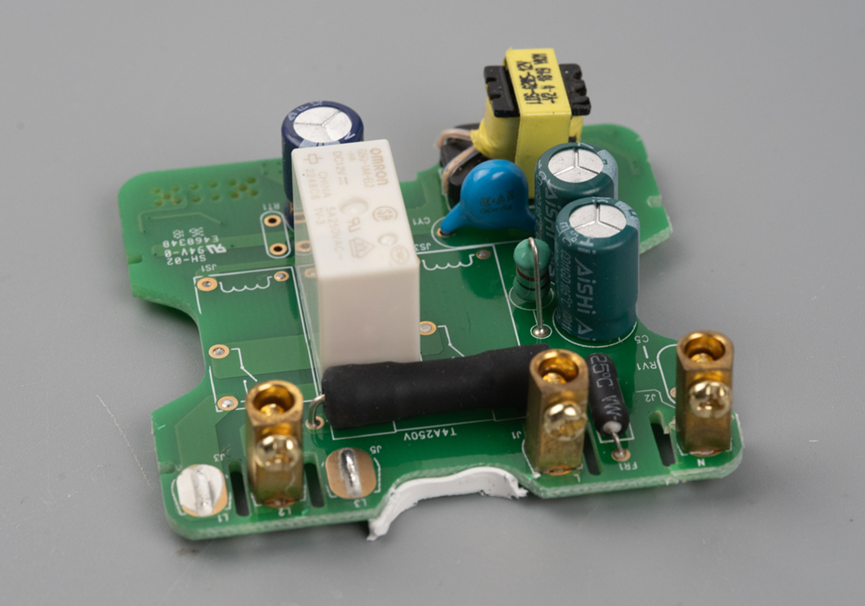

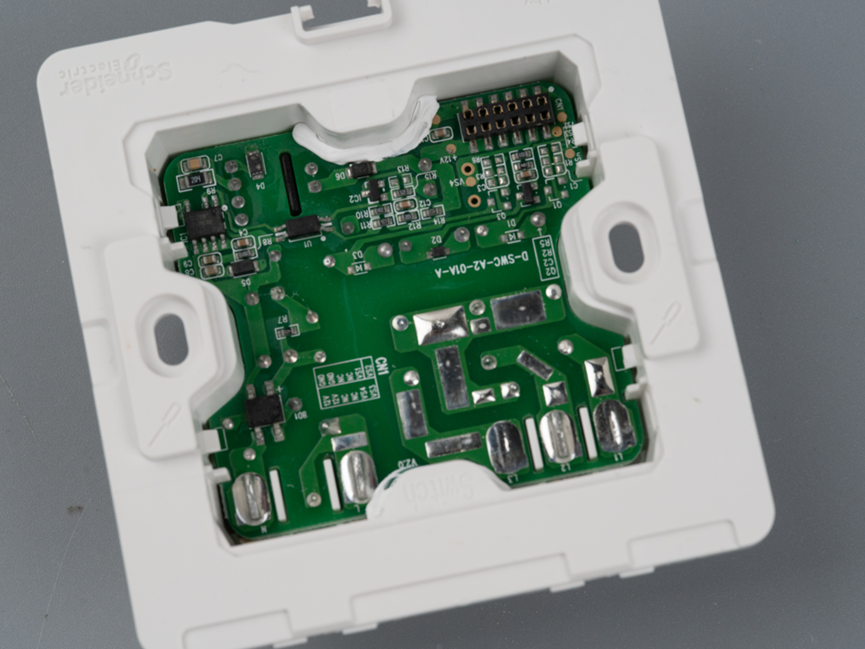

拆下这个电路板。可以看出其实原理和之前拆解过的几款Wifi智能开源差不多：把220V交流电降压到5V或者3.3V为单片机或者无线SOC构成的控制系统供电，然后通过这个控制系统接收开关指令，然后开启或者关闭继电器，实现无线遥控这个开关通断功能。

看来这个板子是可以做三路控制输出的，但是在本次拆解的产品中，实际上只焊接了一个继电器。

继电器的型号是欧姆龙的G5Q-1A4-EL2-HA。额定功率是250V5A，这个功率，用来做家庭照明灯的开关是没问题了。

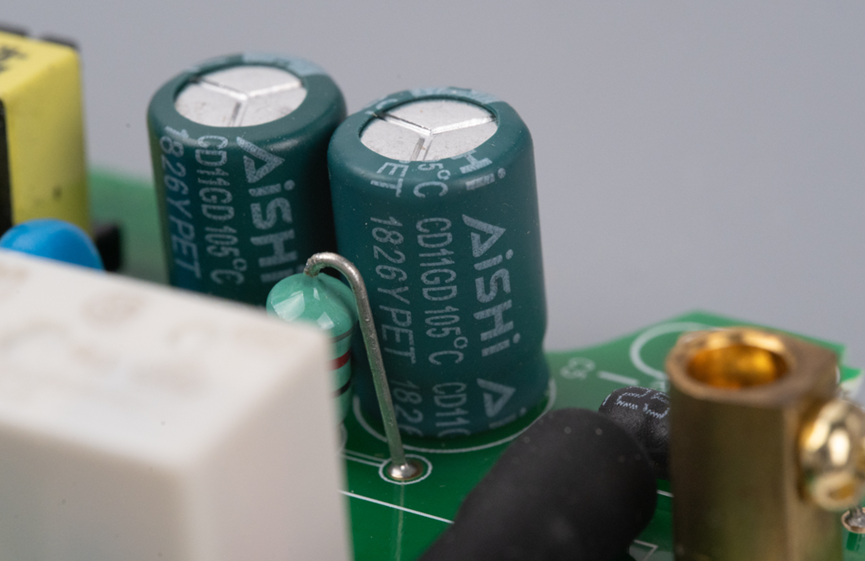

艾华电容特写。

电容容值是450V4.7uF。

开关电源芯片是来自Power Integrations的LNK3604D-TL。

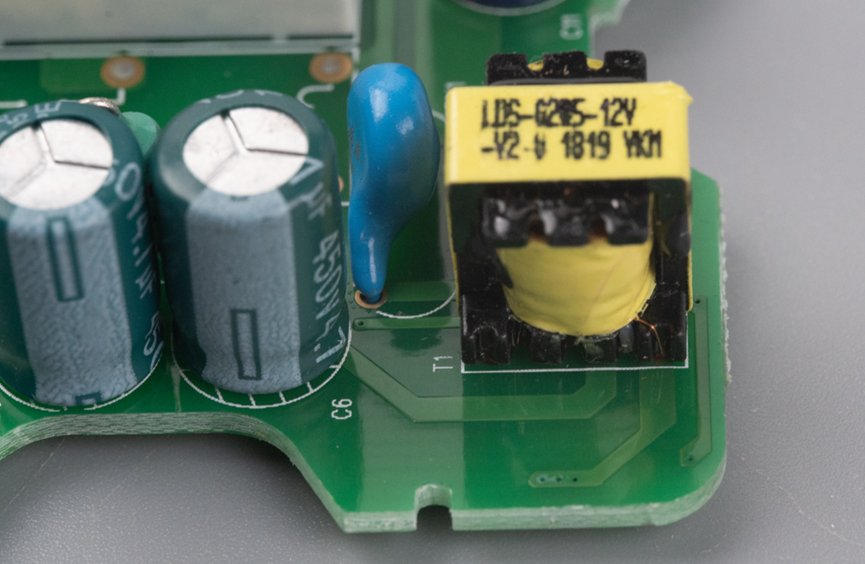

变压器特写。

与控制板的连接器。

连接器背面有打孔。

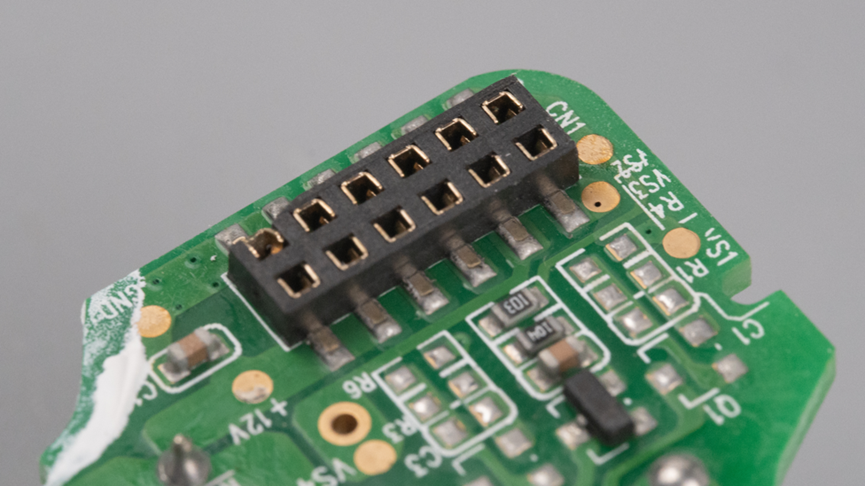

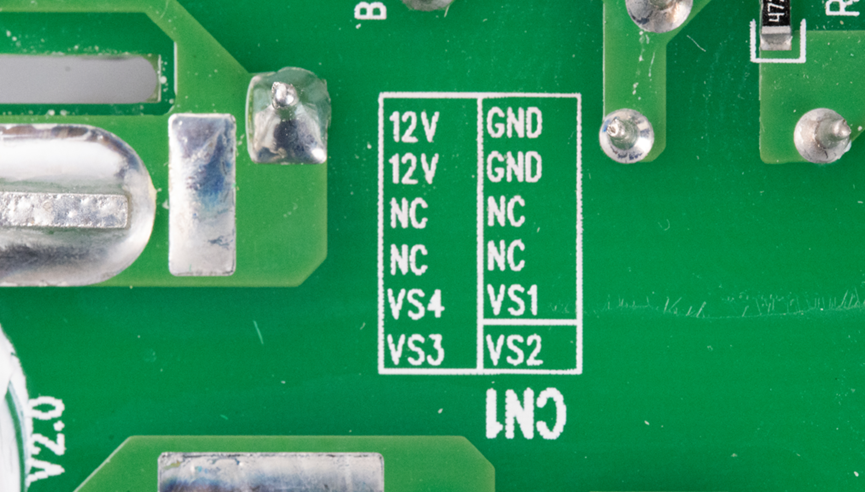

连接器的信号定义。从电源板输出12V供电给到控制板。然后控制板和接收无线控制指令之后，通过VS1\VS2\VS3\VS4等信号发送回电源板，从而控制继电器开断，实现无线控制。

最后再看一眼这个外壳。这种开关面板，用的应该阻燃性能比较好的PC材质。

整体来说，这个Wifi面板做工、用料都是不错的，芯片、继电器基本上都是大品牌。从设计上看，同一套PCB设计，兼容了多个产品线，从而有效降低了研发周期和产品成本。大厂的设计确实有很多值得学习的地方。
