今天拆解一个ThinkPad x250原装电池。

电池背面。

这个电池的电压是10.8V，容量4.4Ah。正版的ThinkPad配件都有FRU P/N码。

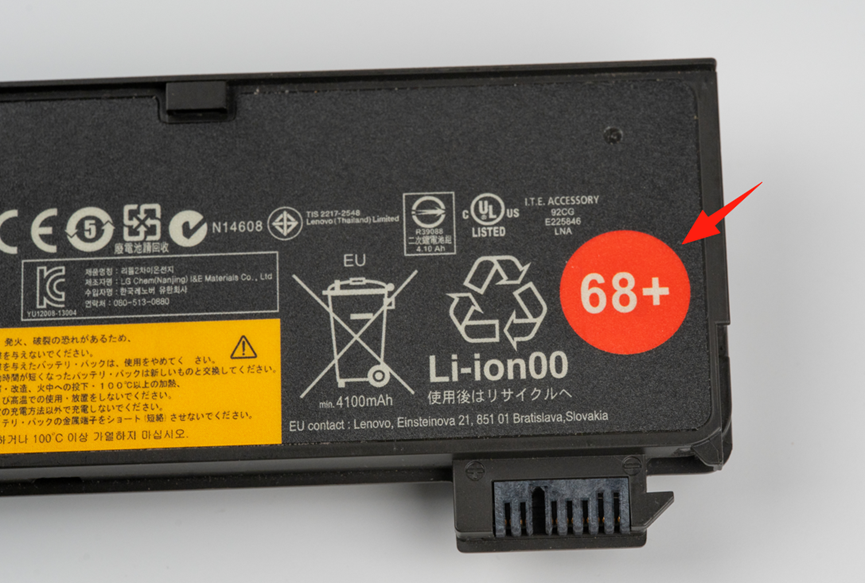

电池的右端有一个红色圆框的68+字样，每个ThinkPad笔记本电池都有这个符号，里面数字各种各样的，我一直没搞懂这个数字的含义是啥。

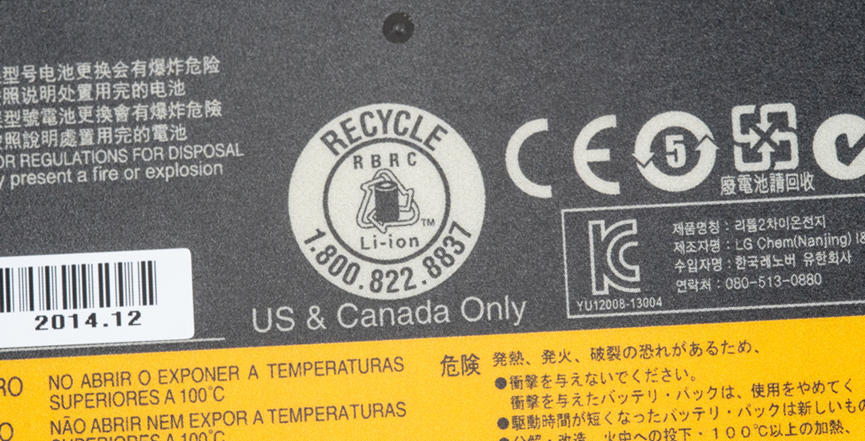

电池上的回收标志，猛一看有点像星巴克的Logo。

电池连接器。

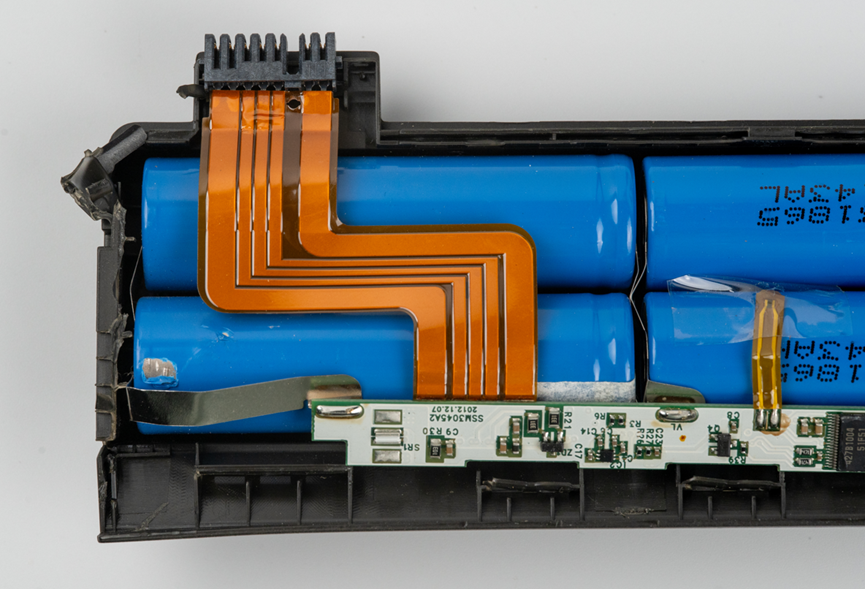

拆解之后发现电路板比较细长。通过FPC软排线连接到了连接器上。内部六个蓝皮18650柱状锂电池按照2并3串的形式排列。

这个FPC软排线看着是不是和平常见到的不太一样，没错，它特厚，也硬，测量了一下厚度约0.28mm，估计铜厚也在0.2mm了。

锂电池型号LGDAS31865。从电路板上引出了一个NTC热敏电阻用来检测锂电池电芯温度。

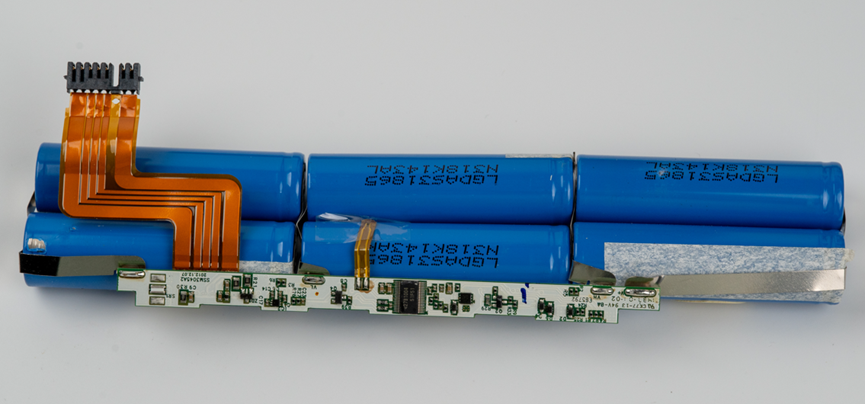

把完整的电池和电路板从外壳里拿出来，观察电路板。

拆下电路板。

NTC特写。

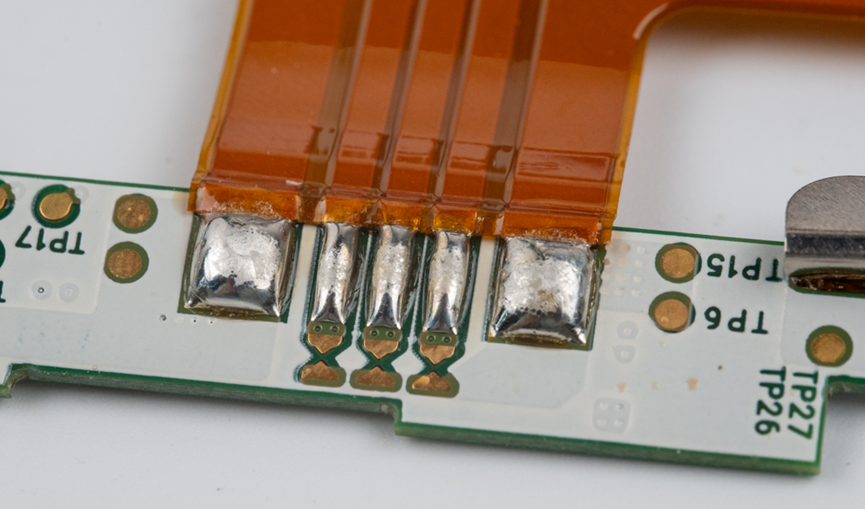

FPC排线在电路板上的焊点也是非常饱满圆润。

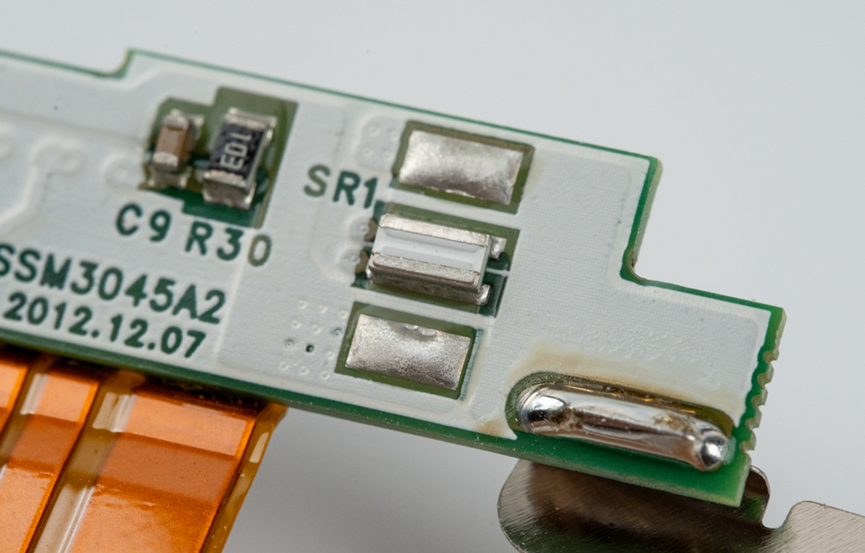

板子一端有一个比较宽短的电流采样电阻SR1。

主控芯片丝印427B1004 51F51，根据这个丝印我也没搜到对应的型号是什么。

我之前拆解的ThinkPad笔记本电池里的电路上，一般是两颗芯片，一个实现锂电池保护、另一个实现电量计量。而在今天拆解的这个板子上只有一颗芯片，但是这个芯片的引脚显然比较多，所以应该是把锂电池保护和计量都集成在一起了。

板子上也有一个三端子贴片保险丝，放在背靠背的MOS上面，用来检测温度，当MOS上电流过大导致温升过高的时候，这个三端子贴片保险丝就可以检测到并关闭输出，从而保证安全。

剪掉这个贴片保险丝的第三条腿，掰起来之后，可以看到背面的型号为D6T46B，它的肚子紧贴在两个MOS之间的铜皮上。

两个MOS的型号是AON7422E，封装DFN3X3mm，耐压30V，电流32A，内阻4.6~7.2毫欧。

板子上的其他电路。

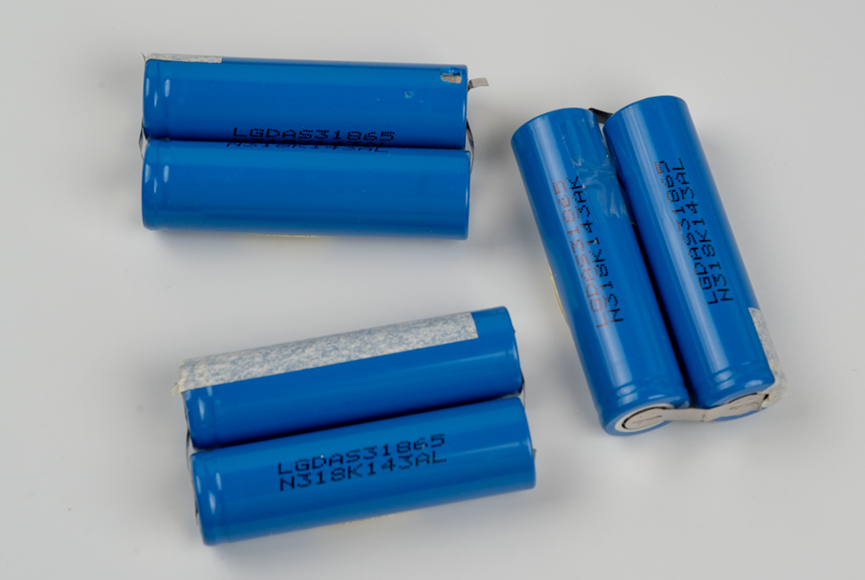

型号为LGDAS21865的柱状锂电池。

使用电池内阻测试仪测量发现这些电池的内阻都已经在70毫欧以上了。看来没有太大的再利用价值了，所以说今天的拆解又白干了。
