【集成电路检测】10家第三方半导体检测企业竞争力解析

第三方半导体检测市场趋势

目前半导体第三方检测分析服务商主要分为：第三方实验室检测服务商（失效分析（FA）、材料分析（MA）、化学分析(CA)、可靠性认证（RQ）等）与第三方后道检测服务商（晶圆测试（CP）、成品测试（FT）、老化测试（Burn-in）、系统级测试（SLT）等）。数据显示，到2030年，中国第三方检测分析服务市场规模预计将达到800亿元人民币，年复合增长率超10%。

那么，驱动这些检测服务需求增长的关键因素是什么？

先进封装市场的蓬勃发展，特别是高阶封装技术的营收增长，正强劲驱动第三方半导体检测市场的增长。市场对芯片小型化、高整合度和高性能的需求日益增长，推动了如倒装芯片 (Flip-Chip)、扇出型晶圆级封装 (FOWLP)、以及 2.5D/3D IC等先进封装技术的广泛应用与快速迭代。这些主流封装方式，尤其是 2.5D/3D 异质整合与小芯片 (Chiplet) 设计，因其极高的复杂性和精密度，直接导致了半导体测试需求的急剧增加。

第三方检测市场的增长也拉动着测试设备市场的增长，测试耗材市场也随之扩张，Yole预测，2023-2028年，测试设备的年复合增长率CAGR为6.2%，测试耗材的年复合增长率CAGR为6.0%。

10家非上市第三方半导体检测分析服务商介绍

说明：本文仅涉及部分半导体第三方检测分析服务商（非上市），若想了解：

第三方半导体检测上市公司，请参阅：【集成电路检测】第三方半导体检测上市公司Top 9及国内外产业竞争格局

第三方实验室检测厂商：

中国赛宝实验室

企业简介

中国电子产品可靠性与环境试验研究所（中国赛宝实验室）始建于1955年，是工业和信息化部直属的科研单位，也是中国最早从事可靠性研究的权威机构。作为行业的奠基者和“国家队”，实验室在行业内拥有极高的公信力和权威地位。经过数十年的发展，其实力雄厚，拥有超过5900名员工和近两万台套的精密仪器设备，其核心使命是为国家行业管理提供技术支撑，并为电子信息全产业链的企业提供公正、权威的第三方技术服务。

半导体检测业务

实验室的半导体检测业务是其庞大电子信息产品质量可靠性服务体系中的关键一环，展现出“横向一体化”的广度。其服务链条从最上游的印制板与覆铜板等基础材料，覆盖到光电器件、光电模块、各类封装形式（BGA、PGA、单片塑封/陶封）的单片集成电路，并可向下延伸至包含这些元器件的整机系统。业务类型侧重于提供标准化的认证计量、符合性测试与评价服务，其出具的检测报告在国内外均具有高度的权威性。

*赛宝实验室元器件与集成电路失效分析案例

技术与设备能力

实验室的技术与设备能力可以用“大而全”来概括。它拥有近两万台套覆盖物理、化学、光学、力学、电磁学等多学科的尖端设备，能够构建复杂的系统级、环境级试验平台。技术上，实验室在传统的可靠性理论、环境适应性试验、失效机理研究、材料分析评价等方面积累了超过半个世纪的深厚底蕴，拥有庞大的专家团队和独有的数据库。这种综合性的技术实力使其能够处理涉及多个领域的交叉性问题和大型复杂系统的可靠性评估。

季丰电子

企业简介

季丰电子成立于2008年，是一家高度聚焦于半导体领域的赋能型平台科技公司，凭借其专业性和成长性，已获得国家级专精特新“小巨人”企业认定。公司总部位于上海，并在国内主要半导体产业重镇设有分支机构，精准服务于产业集群。季丰电子的市场定位清晰，旨在通过整合其实验室服务、软硬件开发、测试封装和仪器设备四大业务板块，为产业链客户提供高效率、一站式的检测分析解决方案。

半导体检测业务

季丰电子的半导体检测业务展现了“纵向一体化”的深度，其服务紧密围绕集成电路从设计、制造到封装测试的每一个核心环节。业务内容主要包括失效分析（FA）、材料分析（MA）、可靠性认证（RA）、静电测试、化学分析等。它不仅仅是执行测试，更是为客户提供解决问题的方案，例如帮助芯片设计公司分析早期样品失效的原因，或为晶圆厂提供制程监控所需的材料分析，服务模式更具灵活性和针对性。

*季丰电子的纳米探针搭配热场高分辨率电镜的失效分析方案

技术与设备能力

公司的技术与设备能力可以用“专而精”来形容。其设备配置完全根据半导体分析测试的精密需求，拥有包括高精度扫描电镜（SEM）、透射电镜（TEM）、聚焦离子束（FIB）、飞行时间二次离子质谱仪（TOF-SIMS）等一系列先进的分析仪器。其最核心的技术优势之一，在于强大的软硬件协同开发能力。公司能够自主研发测试算法、设计专用测试板卡（Load Board/Probe Card），为客户提供标准测试方案之外的、高度定制化的测试解决方案，展现出极强的技术灵活性和问题解决能力。

聚跃检测

企业简介

上海聚跃检测技术有限公司是一家专业的、第三方的IC集成电路检测分析公共技术服务平台。公司总部位于上海浦东新区的张江集电港，并在浦东和浦西均设有实验室，同时在北京、深圳、合肥、成都等地设立了全资子公司，形成了覆盖全国主要半导体产业区的服务网络。聚跃检测的核心定位是为IC设计公司、科研院所及半导体生产厂商提供技术支持，并始终秉承“客户至上”的理念，强调服务的时效性与工程质量。

半导体检测业务

公司的检测业务高度聚焦于集成电路（IC）领域，提供一系列快速、专业的芯片分析与验证服务。其业务项目具体、明确，主要包括：

·失效分析 (FA): 核心业务之一，旨在帮助客户找到芯片失效的根本原因，包含芯片开盖、反向工程拍照等辅助分析服务。

·芯片线路修补 (FIB): 利用聚焦离子束技术对芯片内部的金属线路进行微观操作，实现线路的修改、连接或切断，是芯片调试和验证过程中的关键环节。

·可靠性验证 (RA): 提供关键的可靠性测试项目，如静电放电（ESD）测试和闩锁效应（Latch-Up）测试，以评估芯片的耐用性和稳定性。

·化学分析 (CA) 与快速封装: 提供化学开盖（Decap）等化性分析服务，并能为客户提供快速封装服务，以缩短研发周期。

*聚跃检测的实验室布局

技术与设备能力

聚跃检测的技术能力体现在其专业的设备平台和高效的服务模式上。从业务描述来看，公司拥有进行失效分析、电路修补和可靠性测试所需的关键设备，其中聚焦离子束（FIB）是其提供核心服务（芯片线路修补）的关键技术平台。其独特的运营优势在于实现了“全国设备互通共享”，通过网络化的布局，能够高效调度各地实验室的设备资源，从而最大限度地提升服务效率。公司拥有一支年轻、充满活力且经验丰富的工作团队，这种专业的人才梯队是其保障工程质量和实现快速响应的核心资产。

创芯检测

企业简介

深圳创芯在线检测实验室（简称：创芯检测）是一家成立于2018年的专业电子元器件检测机构，由北京创新在线网络技术有限公司倾力打造。公司建有两个标准化实验室，总面积超过800平方米，拥有一支由数十名专业工程师和行业精英组成的技术团队。创芯检测的服务领域广泛，涵盖通讯、消费类电子、汽车电子及元器件贸易等，其业务范围已成功拓展至中国、中东、欧美等多个国家和地区。

半导体检测业务

创芯检测的业务核心是围绕电子元器件，尤其是IC集成电路，提供一站式的测试与分析服务。其业务项目具有很强的针对性和实用性：

·IC真伪鉴别与来料检验: 这是其特色服务之一，旨在帮助客户（特别是贸易商和终端工厂）识别假冒伪劣元器件，并对工厂来料进行质量把关，保障供应链安全。

·功能检测与验证: 核心强项业务，专注于MCU、CPLD、FPGA、分离器件等各类半导体器件的功能测试与验证。

·失效分析与DPA: 提供专业的失效分析（FA）服务，帮助客户定位产品故障的根本原因，并可进行破坏性物理分析（DPA）以深入评估元器件的内部结构与工艺质量。

·综合分析与验证: 提供包括材料分析、化学分析、可靠性验证、电磁兼容（EMC）测试等在内的综合性技术服务，以满足客户在产品设计、选料和认证等阶段的需求。

技术与设备能力

创芯检测的技术能力突出体现在其强大的测试开发能力和高效的批量测试执行能力上。其最核心的资产是已自主开发了上千种功能测试板，这使其能够快速响应针对不同型号MCU、FPGA等复杂器件的功能测试需求，并高效完成大批量的检测任务。实验室依据国际检测标准与方法（并已取得相关认证）配置了业界先进的检测设备。这套“自主开发能力 + 先进设备 + 标准化流程”的组合，构成了其在芯片分析和测试领域的核心竞争力。

上海集成电路材料研究院

企业简介

上海集成电路材料研究院（简称“集材院”）成立于2020年6月，是一家聚焦于集成电路全产业链材料（涵盖衬底、工艺、原辅材料等）研发与产业化的新型研发平台。它并非传统的检测公司，而是一个旨在为中国集成电路材料发展提供核心创新动力的策源地。集材院通过整合产业资源，组织成立了拥有173家企业及高校院所的“集成电路材料创新联合体”，致力于构建“下游出题、平台接题、联合解题”的产业生态，加速关键核心技术的突破。

核心业务与服务

集材院的核心业务超越了单纯的“检测”，提供的是一套“研发+检测+验证+计算”四位一体的集成化服务。这种模式旨在深度参与并加速客户的材料研发与产业化进程。

·材料研发服务: 提供从源头开始的联合开发与定制合成服务，能够制备ppb、ppt级别的超纯材料，并结合计算仿真模拟，为客户进行配方开发与样品制备。

·检测分析服务: 对集成电路材料进行全面、系统的理化性能测试分析，包括元素分析、表面分析、构造解析等，并能深入探究材料缺陷原因、进行成分与结构分析。

·应用验证服务: 这是其关键特色服务。平台搭建了覆盖化学机械研磨（CMP）、光刻、薄膜沉积、湿法清洗等关键工艺环节的短流程工艺验证环境，让新材料可以在接近真实生产的条件下进行性能验证。

·材料计算服务: 运用前沿的集成电路材料基因组平台，通过跨尺度计算与人工智能建模，为材料研发提供理论预测和方向指导，显著缩短研发周期。

*上海集成电路材料研究院的检测分析能力

技术与设备能力

集材院的技术与设备能力是其实现一体化服务的基石，体现了高度的专业性和前瞻性。

·尖端分析设备: 拥有超过140台套行业顶尖的检验检测仪器，部署在十级与百级的超洁净实验室内，确保了检测分析数据的精准性与可靠性。

·工艺验证平台: 其最核心的能力之一是建立了贴近产业应用的工艺验证平台。拥有覆盖多个关键工艺环节的设备能力，使其能够提供集“材料-工艺-设备-测试”于一体的整体解决方案，有效打通了材料从实验室走向生产线的“最后一公里”。

·前沿计算能力: 依托“集成电路材料基因组平台”，集材院具备了将实验数据、人工智能与材料跨尺度计算相结合的先进能力，代表了材料研发的未来方向。

·超纯制备技术: 具备合成与纯化ppb、ppt级超纯集成电路材料的技术实力，这是满足先进制程对材料纯度要求的关键技术。

第三方后道检测厂商：

华岭申瓷

企业简介

上海华岭申瓷集成电路有限责任公司成立于2021年，是A股上市公司华岭股份（688117）在上海自贸区临港新片区投资设立的全资子公司。作为华岭股份的重要战略布局，申瓷专注于集成电路测试领域，依托其超过24,000平方米的测试技术研发与生产创新基地，致力于为客户提供从研发到量产的全产业链测试技术解决方案。公司的目标是打造国内领先的半导体测试智慧工厂，成为产业化测试平台与特色研发中心。

半导体检测业务

华岭申瓷的业务覆盖了半导体测试的核心环节，为客户提供一站式的测试开发、量产与筛选服务。其平台测试能力广泛，可涵盖超过80%的集成电路产品类型。

·测试开发: 核心业务之一，包括针对客户产品进行定制化的测试方案研究，以及配套的测试软件与硬件（如探针卡、测试板）的开发。

·晶圆测试 (CP): 在晶圆制造完成后，对晶圆上的每一个裸片（Die）进行电性功能测试，以剔除早期失效的芯片。

·成品测试 (FT): 芯片封装完成后，对成品芯片进行的最终全面功能与性能测试，确保出厂产品符合所有规格要求。

·可靠性试验: 对芯片进行一系列环境和耐久性测试（如高低温、老化等），以验证其在严苛应用场景下的长期稳定性和寿命。

·Lead Scan: 对封装后芯片的引脚进行高精度扫描，确保其共面度和平整度符合要求。

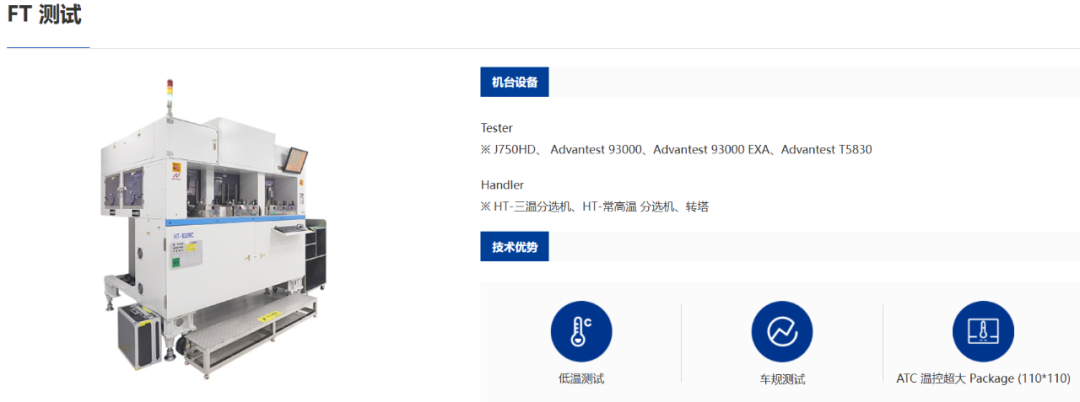

*华岭申瓷的FT测试

技术与设备能力

华岭申瓷的技术能力紧跟国际前沿，尤其专注于高附加值和高技术壁垒的领域。

·高端芯片测试能力: 公司持续突破在FPGA、AI芯片、5G射频芯片、CPU等高性能、高可靠性产品的测试开发技术，这代表了其在复杂芯片测试领域的深厚积累。

·先进封装测试技术: 明确布局并掌握了SiP（系统级封装）和2.5D等先进封装产品的测试开发技术，这是应对芯片异构集成趋势的关键能力。

·先进的测试产线: 公司配备了“国内领先的先进工艺产品测试生产线”，意味着其拥有主流的自动测试设备（ATE）、探针台、分选机等高端测试装备。

·智慧工厂理念: 致力于打造“半导体测试智慧工厂”，表明公司在测试流程的自动化、数据化和智能化方面有深入的规划与技术储备，旨在提升测试效率、良率与质量。

朗迅科技

企业简介

杭州朗迅科技股份有限公司（简称“朗迅科技”）创立于2010年，是一家国内领先的集成电路测试综合服务商。公司荣膺国家级专精特新重点“小巨人”企业及国家高新技术企业等多项荣誉，并承担国家重点研发计划，设有省级企业研究院及院士工作站，研发实力雄厚。朗迅科技的战略布局独具特色，其业务不仅涵盖高端芯片的全流程测试服务与技术研发，更将“产业人才生态建设”作为三大核心支柱之一，已与全国800余所高校建立坚实合作，展现了其深耕产业、赋能未来的长远眼光。

半导体检测业务

朗迅科技为半导体产业客户提供“端到端”的自动测试设备（ATE）综合服务，其业务链条完整，覆盖了芯片出厂前的所有关键测试环节。

·晶圆测试 (CP): 对晶圆上的裸片进行初步的电性功能筛选。

·成品测试 (FT): 对封装完成后的芯片进行全面的功能、性能与规格验证。

·老化测试 (Burn-In): 通过模拟严苛的工作环境，加速剔除有潜在缺陷的产品，是高可靠性芯片的必要环节。

·系统级测试 (SLT): 在芯片的实际应用环境中进行测试，以确保其在真实系统中的性能表现。

·增值服务: 除量产测试外，公司还为客户提供ATE软硬件开发、工程实验室与研发实验室的运营等科技创新平台服务，业务覆盖智能终端、核心算力、人工智能、车载电子等主流芯片领域。

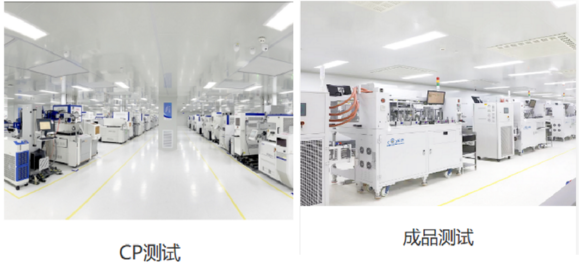

*朗迅科技的CP和FT测试实验室

技术与设备能力

朗迅科技的技术能力体现在其强大的自主研发实力和先进的生产管理体系上。

·自动化与IT化产线: 公司核心的技术优势之一是自主研发并建设了先进的IT化、自动化的测试产线体系。这表明其不仅是测试服务的执行者，更是测试产线智能化、信息化的设计者与构建者，能有效提升测试效率与数据管理水平。

·强大的研发平台: 拥有省级企业研究院、省市级研发中心及院士工作站等高规格的研发平台，为其在测试技术、ATE软硬件开发等领域的持续创新提供了坚实基础。

·全生命周期质量管理: 建立了严格的质量全生命周期管理生产体系，显示出其在工艺控制、质量追溯和流程优化方面的专业能力与成熟度。

·全国化布局: 在全国多地建设投产了高端测试基地与公共测试服务平台，具备了大规模、跨地域的量产测试交付能力。

威伏半导体

企业简介

嘉兴威伏半导体有限公司（简称“威伏”）成立于2017年2月，是一家致力于集成电路先进测试及相关服务的企业，在嘉兴与上海两地均设有研发和量产中心。公司的核心创始团队源自国家“909项目”的华虹NEC工程团队，拥有深厚的半导体产业背景和在国内外知名IC企业核心岗位的工作经验，这为其提供了强大的技术基因和行业洞察力。公司的战略是以晶圆测试为起点，向整个集成电路服务产业链拓展。

半导体检测业务

威伏半导体为客户提供的是“全流程式”的一站式服务，业务链条完整，覆盖了从研发到出货的关键环节。

·开发验证: 提供前期的研发介入服务，帮助客户解决在新工艺、新IP和新产品开发中的关键技术问题。

·晶圆测试 (CP) 与成品测试 (FT): 提供覆盖晶圆级和封装后成品的全面电性测试服务。

·可靠性测试: 对产品进行耐久性和环境适应性等方面的验证。

·后端服务: 提供磨划挑粒等芯片进入封装前的物理处理服务。其测试产品类型广泛，主要涵盖**MCU（微控制器）、MEMORY（存储器）、SENSOR（传感器）、PMU（电源管理单元）、SOC（片上系统）**等，应用领域遍及工业控制、消费电子、汽车电子乃至航空航天。

*威伏半导体的FT测试及其工程能力

技术与设备能力

威伏半导体的核心竞争力体现在其深厚的技术开发能力和高度智能化的生产管理系统上。

·强大的测试开发能力: 具备基于全系列ATE（自动测试设备）平台的测试方案开发能力，并针对主流的eFlash（嵌入式闪存）工艺平台，拥有定制化的测试解决方案。

·核心算法与高并行技术: 基于主流工艺节点的失效模型库，建立了独有的Trimming算法，能有效提升产品良率。同时，掌握了国内领先的最高1024 Site同测技术，极大地提升了测试效率和产能。

·智能化生产管理: 基于工业4.0理念，自主研发了MES智能AI生产管理系统，实现了生产流程的高度智能化和信息化，这是其打造高效服务和保障质量的关键。

·前期技术储备: 强调为客户提供前期研发服务，使其能够积累和储备新工艺、新产品的关键测试技术，展现了其技术前瞻性。

华宇电子

企业简介

池州华宇电子科技股份有限公司成立于2014年10月，是一家定位高端的电子信息制造企业，总部位于安徽省池州市，并在深圳、无锡、合肥等地设有研发和制造子公司。公司是国家级专精特新“小巨人”企业，拥有博士后科研工作站及多个省级工程研究中心和技术中心，研发实力雄厚。华宇电子的核心战略是双轮驱动，同时专注于集成电路的封装与测试两大业务领域，为全球客户提供紧密的技术服务与高效的产业链支持。

半导体封装与测试业务

华宇电子的业务覆盖了芯片从中道到后道的关键环节，为客户提供一体化的封装与测试解决方案。

·封装业务: 公司在先进封装领域掌握了多项核心技术，能够提供多样化的封装服务，包括多芯片组件（MCM）封装、三维（3D）叠芯封装、球栅阵列（BGA/FCBGA）封装、倒装芯片（Flip-Chip）封装以及微型化的QFN/DFN封装等。这表明其具备满足高密度、高性能、小型化芯片产品的复杂封装能力。

·测试业务:

o晶圆测试: 测试能力覆盖12吋、8吋、6吋等多种尺寸晶圆，以及22nm、28nm及以上的先进制程。

o成品测试: 技术积累深厚，已累计研发出超过30种芯片的测试方案，涵盖MCU、FPGA、GPU、射频芯片、SoC等各类高端、复杂的集成电路产品。

*华宇电子的FT成品测试

技术与设备能力

华宇电子的技术能力不仅体现在其全面的服务范围上，更突出地表现在其强大的自主研发实力上。

·强大的研发平台: 依托“博士后科研工作站”和“安徽省专用芯片系统级封装工程研究中心”等省级技术平台，公司在先进封装与测试领域形成了多项自主核心技术。

·自主设备研发能力: 这是其核心竞争力之一。公司成功自主研发了3D编带机、指纹识别分选设备、重力式测编一体机等专用设备，并已在实际生产中成熟使用。这标志着其技术能力已从应用层面延伸至更底层的装备开发层面，具备了解决特定工艺难题和优化生产效率的独特优势。

·先进封装技术储备: 在MCM、3D叠芯、Flip-Chip等先进封装领域的技术布局，使其能够紧跟行业发展趋势，为客户提供符合5G通讯、汽车电子等高端应用需求的封装解决方案。

芯测半导体

企业简介

合肥芯测半导体有限公司成立于2020年5月，是一家专注于特定半导体领域的测试与封装服务商。公司的核心业务以CMOS影像传感器（CIS）为基础，并战略性地拓展了射频（RF）测试业务单元，同时兼顾传统的逻辑与存储IC测试。公司致力于为客户提供从晶圆到成品的一站式解决方案，其产品应用主要面向手机、安防监控、智能家电等智能终端消费电子领域。其核心团队拥有覆盖半导体产业链上、中、下游的多年经验，具备强大的全链条开拓能力。

半导体封装与测试业务

合肥芯测的业务具有鲜明的专业化特色，围绕其核心领域提供高度整合的服务。

·影像传感器（CIS）业务: 这是公司的 foundational business。提供覆盖8英寸和12英寸晶圆的完整解决方案，包括晶圆测试、晶圆研磨、晶圆切割、模块化制程与成品封装、以及终端IC测试。

·射频（RF）业务: 面向5G通讯和物联网市场，为客户提供射频模块的测试方案、服务及封装，特别是在智慧家电用射频模块领域。

·传统IC业务: 提供通用的逻辑IC和存储器产业的测试程序开发和量产测试服务，作为其主营业务的补充。

·核心服务项目: 主要包括晶圆测试（CP）、成品测试（FT）、测试程序开发和成品封装。

*芯测半导体的晶圆测试实验室

技术与设备能力

合肥芯测的技术能力体现在其深刻的行业理解、自主创新以及对成本的有效控制上。

·国产化设备与成本优势: 公司的一个显著特点是应用“国产替代”的高端半导体自动测试设备（ATE）。结合团队在工艺制程优化方面的自主创新能力，能够帮助客户大幅度降低生产成本，这是其在市场上获得客户认可的关键竞争优势。

·全链条整合能力: 公司具备从接收晶圆到交付封装成品的完整服务能力，尤其是在CIS领域，其整合了测试、研磨、切割、封装等多个环节，为客户提供了高效、便捷的一站式服务。

·定制化开发能力: 拥有一支经验丰富的团队，能够为客户提供深层次的方案开发，特别是针对“光”与“感测”类半导体组件的定制化测试程序开发，满足特定产品的测试需求。

·生产与设施: 公司一期拥有约8000平方米的厂房，配备了进口晶圆探针台等关键设备，具备月测试2万片8/12英寸晶圆的产能。

3. 结语

综合来看，这10家机构共同描绘出中国半导体检测领域分工明确且深度协同的产业图景。其中，既有中国赛宝实验室作为国家级权威平台，提供覆盖全产业链的综合性技术支撑；也有季丰电子和上海集成电路材料研究院这样专注于前端研发的深度合作伙伴，分别在失效分析和材料创新上提供尖端解决方案。与此同时，聚跃检测、创芯检测等企业以其在芯片修补、真伪鉴别等领域的灵活性与专业性，满足了市场的多样化需求。而在产业后道，以华岭申瓷、朗迅科技、威伏半导体、华宇电子、芯测半导体为代表的专业测试厂商，则为芯片的大规模量产提供了关键的品质与效率保障。它们共同构成了一个从研发验证到量产出货的完整服务闭环，为中国半导体产业的自主可控发展注入了核心动能。
