“ 在当今高度数字化的世界里，我们被无数的智能设备所包围。从智能手机到自动驾驶汽车，从物联网传感器到大规模数据中心，这些技术的背后都离不开各式各样的处理芯片。然而，面对 CPU, MCU, MPU, SoC, DSP, ECU, GPU, FPGA 等令人眼花缭乱的缩写，即使是业内人士有时也会感到困惑。”
这一梯队的成员是计算设备的大脑，是执行指令的核心。
1. CPU (Central Processing Unit) - 中央处理器
CPU 是我们最熟悉的概念，它是通用计算设备（如个人电脑、服务器）的绝对核心。
核心功能: 负责解释和执行复杂的操作系统指令以及用户程序。其设计目标是通用性和高时序性能，力求用最短的时间处理复杂的单任务。
架构特点: 拥有强大的算术逻辑单元 (ALU)，复杂的控制单元，多级高速缓存 (Cache)，以及支持虚拟内存管理的内存管理单元 (MMU)。为了优化单核性能，其流水线设计非常复杂。
典型应用: 个人电脑、服务器、工作站。它需要配合主板、内存 (RAM)、硬盘等大量外部组件才能构成一个完整系统。
2. MPU (Microprocessor Unit) - 微处理器
MPU 本质上就是 CPU。在嵌入式系统的语境下，MPU 通常指代那些功能强大、能够运行完整操作系统（如 Linux, Android）的 CPU。
核心功能: 与 CPU 类似，但更侧重于在嵌入式环境下的高性能计算。
架构特点: 高性能核心（如 ARM Cortex-A 系列），拥有 MMU，能外挂大容量的 DDR SDRAM。它本身不集成 RAM 或 Flash。
与 CPU 的关系: 可以认为 MPU 是面向嵌入式领域的高性能 CPU。如今，二者的界限已十分模糊。

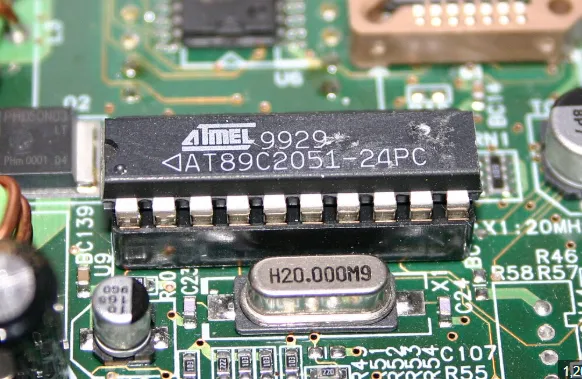

3. MCU (Microcontroller Unit) - 微控制器
如果说 MPU 是一个需要众多随从（外设）的“大脑”，那么 MCU 就是一个“麻雀虽小，五脏俱全”的微型计算机。
核心功能: 专为控制而生。它不追求极致的计算性能，而是强调高集成度、高可靠性、低功耗和实时性。
架构特点: 在单颗芯片上集成了 CPU 核心 (如 ARM Cortex-M 系列)、RAM (SRAM)、闪存 (Flash Memory)、以及多种外设接口（如 GPIO, ADC, UART, I²C, SPI）。
典型应用: 家用电器、工业控制、物联网终端、汽车电子等。它上电即可独立工作，无需复杂的外部电路。
第二梯队：系统与集成 | The System Integrators
这一梯队的成员代表了从单一组件到完整系统的演进。

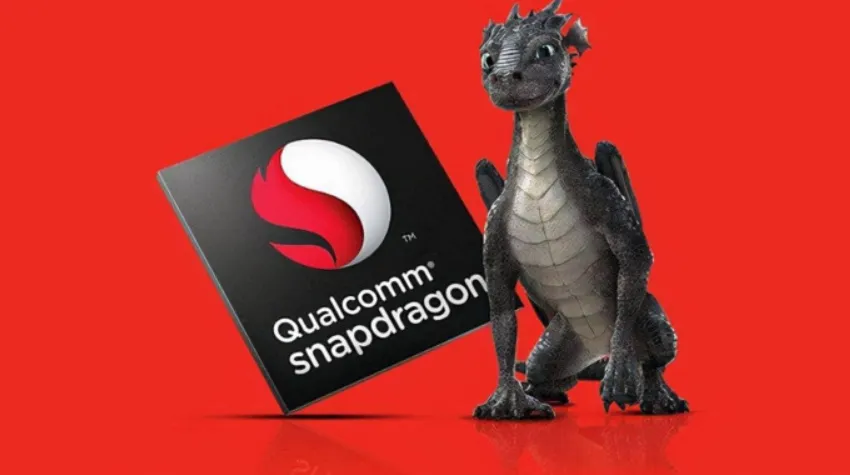

4. SoC (System on a Chip) - 片上系统
SoC 是半导体产业集成化趋势的极致体现，它追求将一个完整的电子系统集成到单一芯片上。
核心功能: 实现一个完整的、可独立工作的系统。
架构特点: 通常以一颗或多颗 MPU 或 MCU 为核心，再根据产品需求，将 GPU、DSP、内存控制器、音视频编解码器、通信模块 (WiFi, 蓝牙, 5G) 等功能单元高度集成。
典型应用: 智能手机处理器（如高通骁龙、苹果 A 系列）、智能电视芯片、路由器芯片等。SoC 的出现极大地降低了电子产品的体积、功耗和成本。

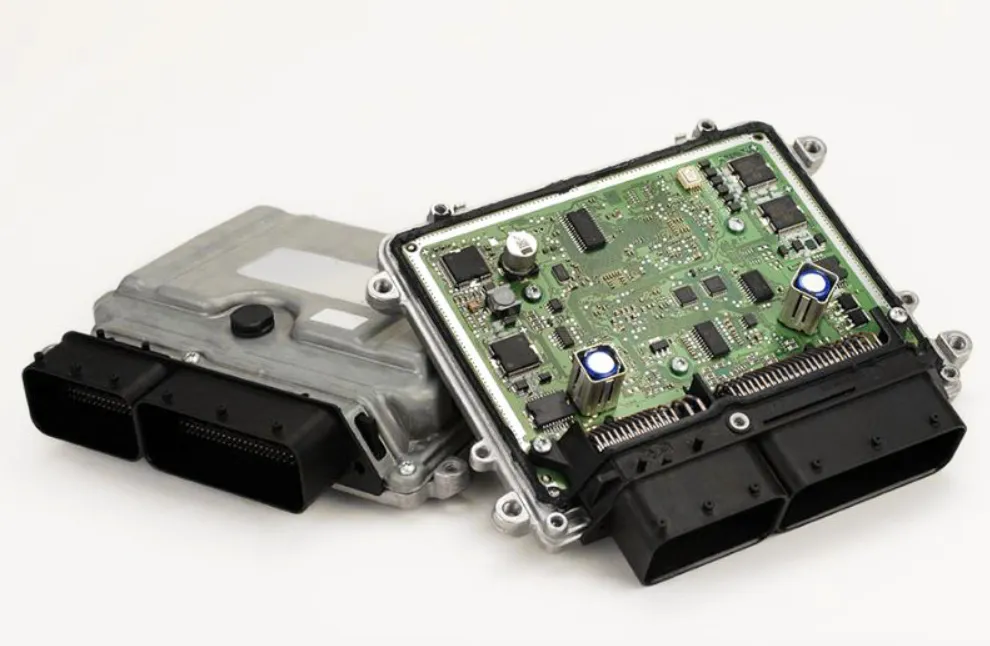

5. ECU (Electronic Control Unit) - 电子控制单元
ECU 是一个应用层的概念，特指汽车中使用的嵌入式系统，而非单一芯片。
核心功能: 控制汽车的特定子系统。
组成: ECU 是一个完整的模块，通常由 MPU/MCU、存储器、输入/输出接口、电源电路等元件共同封装在一个外壳内。其核心处理器可以是一颗或多颗 MCU 或 MPU。
典型应用: 汽车的发动机控制器、防抱死刹车系统 (ABS)、安全气囊控制器、车身稳定系统 (ESP)、信息娱乐系统等。一辆现代汽车可能包含数十甚至上百个 ECU。
第三梯队：专才与加速器 | The Specialists & Accelerators
这一梯队的成员为特定任务而设计，拥有远超通用处理器的效率。
6. GPU (Graphics Processing Unit) - 图形处理器
GPU 最初为加速图形渲染而生，现已成为并行计算的王者。
核心功能: 高效处理并行计算任务。
架构特点: 拥有成百上千个小规模的计算核心（ALU），采用单指令多数据流 (SIMD) 架构。它擅长将一个复杂任务分解为大量可以同时执行的简单任务，进行“暴力”计算。
典型应用:
图形渲染: 游戏、专业制图。
通用计算 (GPGPU): 人工智能模型训练、科学计算、密码学破解、数字货币挖矿。
7. DSP (Digital Signal Processor) - 数字信号处理器
DSP 是为处理数字信号而优化的专用微处理器。
核心功能: 高速、实时地执行数字信号处理算法（如滤波、变换、编解码）。
架构特点: 采用哈佛架构或改进的哈佛架构，拥有独立的程序和数据总线。其硬件设计专门优化了“乘法-累加”(MAC) 运算，这是数字信号处理中最常见的操作。
典型应用: 音视频编解码、通信（基带信号处理）、雷达、声呐、医疗成像。
第四梯队：硬件的“变形金刚”| The Reconfigurable Hardware
8. FPGA (Field-Programmable Gate Array) - 现场可编程门阵列
FPGA 是一种独特的半导体器件，它的硬件结构并非固定，而是可以在制造完成后由用户进行重新配置。
核心功能: 提供可编程的硬件逻辑，实现定制化的数字电路。
架构特点: 由大量的可配置逻辑块 (CLB)、可编程的输入/输出单元 (IOB) 和布线资源构成。用户通过硬件描述语言 (HDL)，如 Verilog 或 VHDL，来“编程”其硬件电路。
优势: 极低的延迟（数据流直接通过逻辑门而非执行指令）、真正的硬件级并行。
典型应用:
ASIC (专用集成电路) 原型验证: 在流片前验证设计。
高性能计算加速: 金融高频交易、数据中心特定任务加速。
通信和国防: 需要灵活协议和低延迟的领域。
核心性能维度对比
为了更直观地理解差异，下表从多个维度对它们的性能进行了定性比较。
类别 | 通用计算能力 | 并行处理能力 | 控制与实时性 | 功耗 | 开发灵活性/周期 | 单位成本 |
|---|---|---|---|---|---|---|
CPU/MPU | 极高 | 中 | 弱 | 高 | 高/短 | 高 |
MCU | 低 | 低 | 极高 | 极低 | 高/短 | 极低 |
SoC | 高 | 高 | 中 | 中 | 中/中 | 中 |
GPU | 弱 | 极高 | 弱 | 极高 | 中/中 | 极高 |
DSP | 中 | 中 | 高 | 低 | 低/长 | 中 |
FPGA | 依赖设计 | 极高 | 极高 | 中 | 极低/极长 | 高 |
通用计算能力: 指处理复杂逻辑和多样化指令的能力，CPU/MPU 在此领域无可匹敌。
并行处理能力: 指同时处理大量相似数据的能力，GPU 和 FPGA 是佼佼者。
控制与实时性: 指指令执行的确定性和对外部事件的快速响应能力，MCU 和 FPGA 表现最佳。
功耗与成本: MCU 在低功耗和低成本方面具有绝对优势，而高性能的 GPU 和 CPU 则是能源消耗大户。
开发灵活性/周期: CPU/MCU 使用高级语言开发，周期短；FPGA 使用硬件描述语言，灵活性最高但开发周期最长，门槛也最高。
典型应用场景对对碰
选择哪种芯片，完全取决于应用场景的需求。
场景一：运行 Windows/macOS 的笔记本电脑
最佳选择: CPU
原因: 操作系统和各类应用软件需要极强的通用计算能力和复杂的逻辑判断能力。CPU 的复杂控制单元和多级缓存正是为此而生。
场景二：智能空调的控制面板
最佳选择: MCU
原因: 任务单一（接收遥控信号、驱动显示、控制压缩机），对成本和功耗极其敏感，且需要高可靠性。MCU 的高集成度和低成本是完美匹配。
场景三：旗舰智能手机
最佳选择: SoC
原因: 手机是一个复杂的系统，需要高性能的 MPU (运行安卓/iOS)，强大的 GPU (玩游戏)，高效的 DSP/ISP (拍照录像)，以及通信模块。SoC 将所有这些集成在一起，实现了性能、功耗和体积的最佳平衡。
场景四：数据中心的人工智能模型训练
最佳选择: GPU
原因: 深度学习涉及海量的矩阵和张量运算，这些运算可以被分解为大量独立的并行任务。GPU 的数千个核心可以同时执行这些计算，效率远超 CPU。
场景五：5G 通信基站
最佳选择: DSP + FPGA
原因: 基站需要处理海量的数字信号。DSP 负责执行固定的核心算法（如调制解调），而 FPGA 则用于处理需要灵活配置、不断演进的通信协议，并以极低的延迟实现接口逻辑。
场景六：高频交易系统的硬件加速
最佳选择: FPGA
原因: 金融高频交易对延迟的要求是纳秒级的。FPGA 可以将交易算法直接固化为硬件电路，数据流不经过任何指令翻译，实现比 CPU/GPU 低几个数量级的处理延迟。
趋势展望
当今芯片设计的一个核心趋势是异构计算 (Heterogeneous Computing)。现代的 SoC 往往不再依赖单一的处理器类型，而是集成了 CPU、GPU、DSP、NPU (神经网络处理器) 等多种处理单元，让最适合的单元去处理最适合的任务，从而在性能与功耗之间达到最佳平衡。
理解这些基本概念的区别，不仅有助于我们把握电子信息技术的发展脉络，更能让我们在面对未来的技术浪潮时，保持一份清晰的洞见。
