随着科学技术的飞速发展，超声波在生产、生活中的应用范围越来越广。目前，离生活最近的超声波应用就是测距。
比如泊车辅助系统的距离测量就会用到超声波测距。同时，超声波测距技术还能够实现对障碍物距离的精确测量。
（图源：网络）
泊车辅助系统是一类通过传感器与路径规划协助驾驶员完成泊车操作的汽车驾驶辅助技术，涵盖基础声光提示到全自动泊车功能。
通过安装在车身上的摄像头，超声波传感器，以及红外传感器，探测停车位置，绘制停车地图，并实时动态规划泊车路径，将汽车指引或者直接操控方向盘驶入停车位置。
（图源：网络）
德国elmos推出的一款超声波测距传感器芯片（E524.33）在超声波应用中表现出色。该芯片应用场景包含超声波泊车辅助系统（USPA、PAS等）、高级驾驶辅助系统（ADAS）以及距离与液位测量。
Tips：
elmos是一家领先的欧洲半导体公司，专注于为汽车行业提供创新的半导体和传感器解决方案。他们开发的产品涵盖通信、信号测量、调节、控制、安全、舒适等功能，尤其在超声波测距、空调系统控制、手势识别和氛围灯等领域处于全球领先地位。

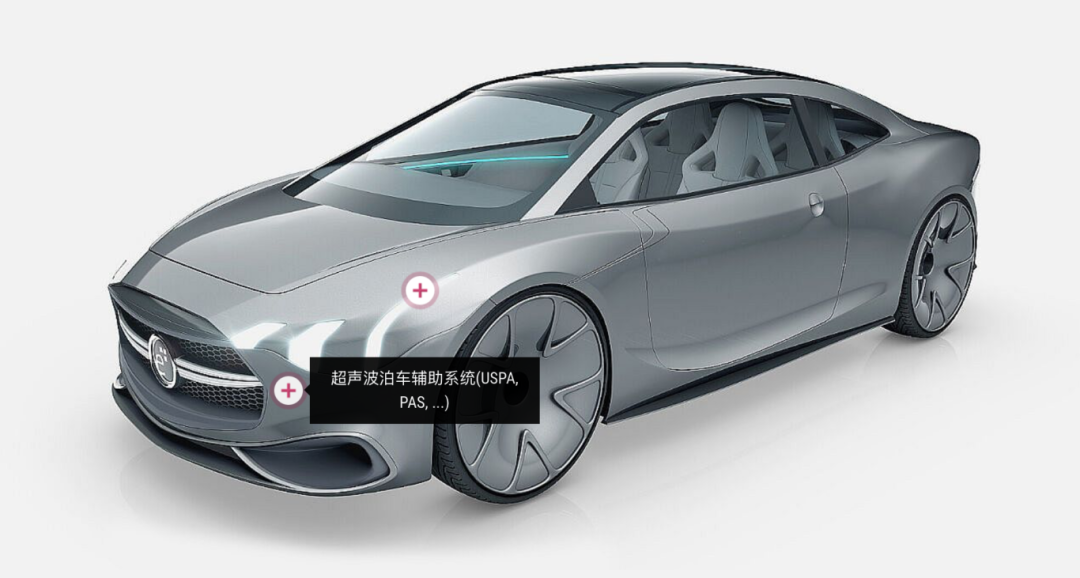

（图源：elmos官网）
下面先通过竞争力信息卡大致了解一下吧。
Chip Overview
01 芯片概述
E524.33👈是一款高压直驱式超声波传感器集成电路，专为超声波应用（如泊车辅助系统、高级驾驶辅助系统、距离和液位测量等）设计。
芯片简介（图源：芯片规格书）
其集成了驱动级，可直接驱动超声波传感器，无需外部变压器，显著降低了系统成本和尺寸。

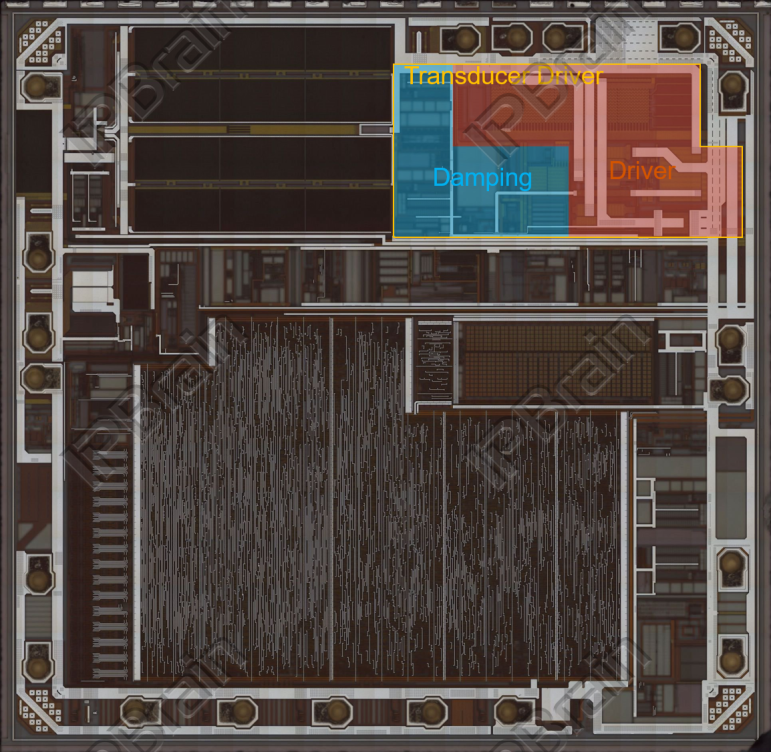

下图为该芯片的电路图，红框区域就是传感器驱动模块。
顶层电路图（图源：IPBrain平台）
该芯片还具备智能阻尼算法（蓝框区域），优化的智能阻尼算法将盲区降至最低，缩短了传感器的稳定时间，一个传感器测量距离最小为10cm（可测量10cm~400cm）。
同时，该算法可以通过新的近场检测功能识别传感器正前方的物体。
下方附上对应的芯片概貌图。
概貌图（图源：IPBrain平台）
Module Introduction
02 模块介绍
这款芯片还具有多种诊断功能，包括电源电压监控、温度传感器监测、通信错误检测以及衰减时间和频率偏差测量，确保传感器可靠运行。
接下来平台君就给大家介绍一下其中的温度传感器。
温度传感器是一种能够感知温度变化并将其转化为可测量信号的装置。这种转换通常是通过物理或化学性质的变化来实现的。
在工业自动化、汽车工业等多个领域中广泛应用，在E524.33中则是一种集成温度传感器，就是将温度传感器与处理电路集成在一起，对系统进行监测和诊断。
下图是该温度传感器的电路图和Poly层图像。
电路图（图源：IPBrain平台）
Poly层图像（图源：IPBrain平台）
温度检测功能：作为诊断功能的一部分，可监测芯片工作温度。
温度相关诊断：结合电压监测和通信错误检测，确保传感器在适宜温度范围内可靠工作。
温度传感器的优点是体积小、灵敏度高、响应速度快，能够适应各种环境条件。在该芯片中温度传感器主要用于系统监测，确保超声波测距系统在各种环境条件的稳定性和精确性。
总之，这款IC通过集成驱动级和优化的数字信号处理功能，能够实现高精度的距离测量，适用于需要高可靠性和小型化设计的汽车电子及工业测量领域。
Chip Details
03 芯片细节
下面平台君给大家分享一些该芯片的细节图。
电容（图源：IPBrain平台）
电阻（图源：IPBrain平台）
