你是不是也曾被音频中的杂音、信号采集中的失真问题困扰过？在电子系统中，运算放大器的性能往往决定了整个系统的“天花板”。
速度慢了拖垮系统，失真大了毁掉信号，适应不了宽电压更是直接“罢工”。
今天平台君要聊的德州仪器（TI）OPA365👈，不仅做到了“零交叉失真”，还能在单电源下实现轨到轨输入输出，是信号调理和音频应用的可靠选择。接下来，就让我们一起了解一下吧！
Simple Architecture
01 简洁架构
OPA365芯片是一款高性能轨到轨运算放大器。

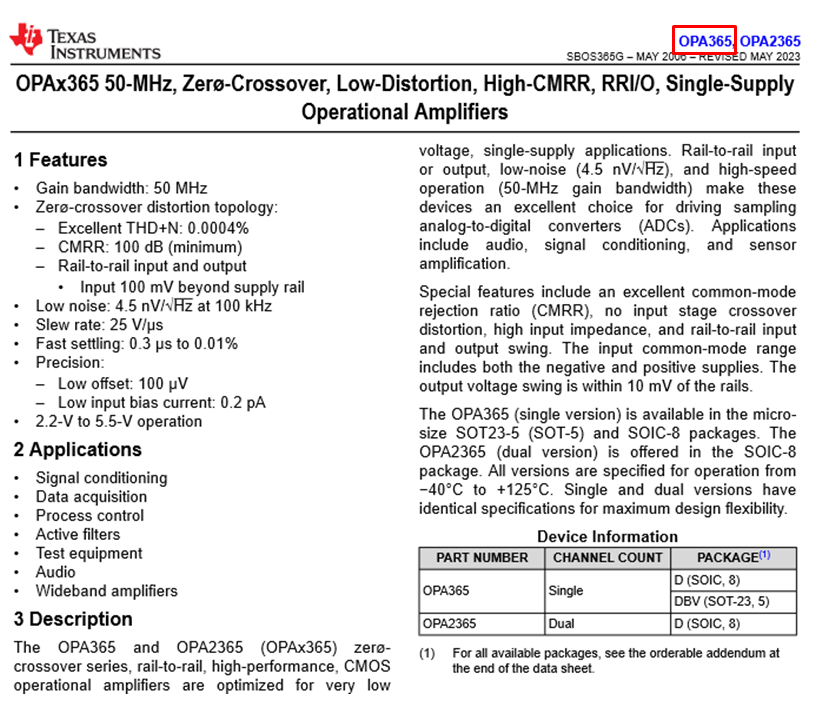

OPA365简介（图源：芯片规格书）
其内部核心是一个精心设计的零交叉输入级。从功能框图可以看出，芯片内部集成了稳压电荷泵结构，能够产生高于电源电压的内部供电轨。
这种设计确保了输入级晶体管始终工作在饱和区，避免了传统互补输入级在交越点附近因切换而产生的失调电压跳变。
OPA365功能框图（图源：芯片规格书）
输出级采用轨到轨结构，配合高增益宽频带主放大器，实现了在全电源范围内的高线性度输出。
平台君将该芯片电荷泵的电路图和芯片概貌图放到下方，供大家做个参考。
Charge Pump电路图
（图源：IPBrain平台）
概貌图（图源：IPBrain平台）
Zero-crossing Distortion Topology
02 零交叉失真拓扑
OPA365的零交叉失真拓扑设计使其在全局输入范围内都能保持极低的失真，THD+N典型值低至0.0004%，共模抑制比（CMRR）高达100dB（最小值）。
OPA365在整个共模范围内的线性失调电压
（图源：芯片规格书）
在上图中可以看到，在整个共模输入范围内，OPA365的失调电压保持异常平稳，没有出现传统轨到轨运放常见的“交越”失真现象。
这意味着它在驱动高精度ADC或处理音频等敏感信号时，能提供极高的纯净度。
Outstanding DC and AC Performance
03 卓越的直流与交流性能
直流精度方面，OPA365的输入失调电压仅100μV，温漂为1μV/°C，输入偏置电流更是低至0.2pA，非常适合高阻抗传感器信号调理。
信号阶跃响应折线图（图源：芯片规格书）
而在交流性能上，它具备50MHz增益带宽积和25V/μs压摆率，建立时间快至0.3μs，能高效处理快速变化的信号，满足有源滤波和宽带放大等应用需求。
并且OPA365的工作电压范围从 2.2V 至 5.5V，支持单电源或双电源供电模式，且在−40°C至+125°C范围内，都能保证参数稳定，适用于复杂的工业环境。
Application and Details
04 应用与细节
OPA365的应用领域非常广泛，常见的应用包括信号调节、数据采集、有源滤波器、测试设备、音频和传感带宽放大器等方面。
说到这里，你是不是已经想看看它的内部细节长什么样了？平台君将芯片的细节截图放到下方。
电阻（图源：IPBrain平台）
MOS管（图源：IPBrain平台）
三极管（图源：IPBrain平台）
LOGO（图源：IPBrain平台）
Competitive Analysis
05 竞品分析
了解了这么多OPA365芯片的优势，平台君给大家找了两款同类芯片，分别是德州仪器的OPA607和亚德诺的AD8065，给大家看看它与其竞品之间的差异。
下面通过表格快速了解它们的核心参数差异。
点击图片，跳转IPBrain小程序了解更多竞品信息
这三款运算放大器各有侧重，OPA365以低失真和高精度见长，AD8065具备极高的带宽和压摆率，而OPA607在低功耗与性能间取得了良好平衡。
上面提到的大部分型号IPBrain平台已有详细报告和数据，感兴趣的小伙伴可以至IPBrain小程序查看，或者直接联系平台君哦！
