你有没有想过，家里的手机充电器、笔记本电源，为什么能把墙上 220V 的交流电变成设备需要的 5V、3.3V 直流电？今天就带大家深入了解 AC-DC 的奥秘，从转换原理到 PCB 设计，干货满满！
日常电器如手机、路由器等，大多需要 5V、3.3V 的直流电压才能工作，而家庭供电是 220V 交流电，这一步转换必不可少。
那为啥供电站不直接传直流电呢？因为电力多来自偏远山区或沿海，远距离传输时，交流电可以通过 “高电压、低电流” 的方式减少损耗，到了市区再经供电站降压为 220V 交流电，最后才到我们家里。
1. 变压器转换
原理简单三步：
先通过低频变压器（适配 50-60Hz 交流电）将高压 AC 转为低压 AC； 再用整流电路把低压 AC 变成 DC（整流方式如下图 所示）；
最后靠电容滤波减小 DC 的纹波，让电压更平滑。
其电路实现可参考上图AC-DC变压器实现方式
从交流电输入到直流输出的波形变化如上图，能清晰看到电压的转换过程。
2、开关方式转换：
步骤更精细：
先经桥式整流将 AC 转 DC； 电容平滑电压后，用开关元件对直流斩波； 高频变压器降压后变为方波； 整流二极管半波整流，再经电容平滑，最终输出直流。

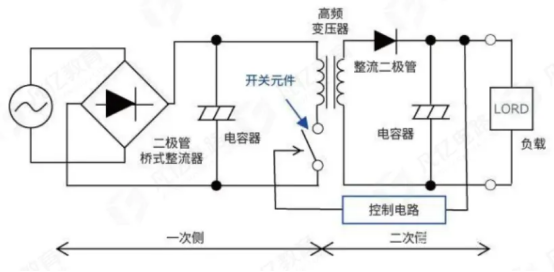

电路结构如上图，AC-DC开关实现方式

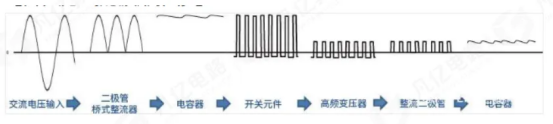

波形变化如上图，整个过程更高效。
如下图所示，两种转换方式各有优劣：
变压器方式：电路简单、噪声少、成本低，但体积大、重量沉、发热严重、效率低； 开关方式：体积小、重量轻、效率高，但电路复杂、高耐压元件多、开关时噪声大、EMI（电磁干扰）难处理。
一个靠谱的 c电路，得有这几个核心模块：
输入滤波电路：去除高频噪声，保证后续电路稳定； 整流桥：4 个二极管组成，把 AC 的正负半周都转为直流； 滤波电路：用电容或电感做低通滤波，减小纹波； 稳压电路：靠稳压器通过反馈调整输出电压； 输出保护电路：防过流、过压、短路，保护设备； 控制电路：含开关电源控制器等，统筹整个电路运行。
以下图 HFC0500 芯片为例，看看实际电路怎么工作：
保险丝负责电流异常保护，共模电感滤除共模干扰，X 电容 CX1 消除差模干扰； 整流桥整流后，电容进一步滤除干扰，RCD 吸收电路保护开关管； 芯片 5 脚输出驱动信号，控制开关管斩波； 高频变压器 T1 降压为方波，经整流二极管 D6 半波整流； 电容 C10、C11 滤波后，输出所需电压； 反馈部分通过光耦隔离反馈信号，实现稳压调节。
做好 AC-DC 的 PCB 设计，这几点要牢记：
缩小三大环路：输入回路（C1-T1-Q1-R11/R12/R13-C1）、辅助绕组回路（T1-D4-R4-C3-T1）、输出回路（T1-D6-C10-T1），环路越小，抗干扰能力越强（参考下图 的 top 视图和 bottom 视图）；
分开 GND：输入回路 GND 与控制电路 GND 仅在 C1 处连接； 隔离高频干扰：开关管 Q1 的散热器接主 GND 平面，可掏空周边电路板隔离噪声； 保护反馈线：与功率线分开，尽量缩短长度，避免干扰； 隔离光耦：在光耦中间掏空板框，隔离两侧信号。
从发电站到充电器，AC-DC 转换是电力应用的关键一环。掌握这些知识，不仅能看懂电路原理，还能在设计时少走弯路～ 你还想了解哪些电力小知识？评论区告诉我！
