在当今数字化时代，无线通信技术已成为推动各行业发展的关键力量，广泛应用于智能家居、工业自动化、物联网、医疗设备等诸多领域。

从智能家居系统中设备间的互联互通，到工业自动化场景下机器的远程监控与协作，无线通信让设备摆脱线缆束缚，实现高效数据传输与智能控制，极大地提升了生产生活的便利性和效率。

今天要给大家介绍的，就是在低功耗无线领域 “口碑出圈” 的收发器CC1101👈芯片，在它发布上市之初，就撑起了无数设备的无线连接。


资讯配图

想要了解更多CC1101内部细节剖析信息的小伙伴，可以到文末点击小程序卡片查阅500+页的免费报告哦！

PART.01
芯片简介
CC1101是德州仪器（TI）推出的一款低成本的Sub-1GHz的收发器，专为超低功耗无线应用而设计。

该电路主要用于315、433、868和915 MHz的ISM（工业、科学和医疗）和SRD（短距离设备）频段，但也可轻松编程，使其在300 - 348 MHz、387 - 464 MHz和779 - 928 MHz频段的其他频率下工作。

资讯配图

CC1101功能框图（图源：芯片规格书）

该射频收发器还集成了一个高度可配置的基带调制解调器。该调制解调器支持多种调制格式，可配置的数据速率高达600 kbps。

 CC1101为数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线唤醒提供了广泛的硬件支持。

CC1101的主要工作参数和64字节的发送/接收FIFO可通过SPI接口进行控制。在典型系统中，CC1101将与微控制器和一些额外的无源元件一起使用。

CC1190 850 - 950 MHz范围扩展器可与CC1101一起用于长距离应用，以提高灵敏度和输出功率。

资讯配图
CC1101管芯文字（图源：IPBrain平台）

PART.02
芯片功能详解
别看 CC1101 体积不大（4mm×4mm 的 QFN 封装，比指甲盖还小），但功能全备，满足无线设备的设计需求：

资讯配图

CC1101引脚功能对应图（图源：芯片规格书）

1. 灵活适配：全球频段 + 多调制方式

不同国家的免许可频段不一样（比如中国常用 433MHz，欧洲常用 868MHz，美国常用 915MHz），而 CC1101 天生支持 300MHz-928MHz 的宽频率范围。

不用换芯片，只要简单配置，就能适配全球主要地区的频段，帮厂商省去了 “针对不同市场改设计” 的麻烦。

同时，它还支持 2-FSK、GFSK、OOK 等多种调制方式 —— 你可以理解为 “不同的说话方式”：想传得稳一点，就用抗干扰强的 2-FSK；想传得快一点，就用效率高的 GFSK，灵活应对不同场景。

2. 超强续航：低功耗界的 “优等生”

对电池供电的设备来说，“省电” 就是生命线，而 CC1101 在这方面堪称 “天花板”：睡眠模式下，电流低至 40nA（相当于一节 AA 电池能待机十几年）；

接收信号时，电流也只有 14.7mA 左右，比手机待机功耗还低；

更贴心的是它支持 “WOR 唤醒功能”—— 设备可以周期性 “打个盹”，到点再醒来接收数据，不用一直保持开机状态，进一步降低平均功耗。

资讯配图

CC1101模块划分（图源：IPBrain平台）

3.稳定可靠：复杂环境也能 “好好说话”

工业车间里的电机、家里的微波炉，都会产生电磁干扰，很容易让无线信号 “断联”，但 CC1101 有一套 “抗干扰秘籍”：

4.灵敏度极高：

在 868MHz 频段，哪怕信号弱到 - 111dBm（相当于远处蜡烛的光），也能准确接收。

5.自带 “纠错 Buff”：

硬件自动做 CRC 校验（相当于 “发消息前先检查有没有错”），还能检测信号强度（RSSI）和链路质量（LQI），一旦发现信号不好，就及时调整，避免数据传丢。

PART.03
芯片细节图像
本节图片为大家展示了部分电路及其对应的图像，小伙伴们点击文末连接就可查阅全芯片的详细电路及参数哦！

资讯配图

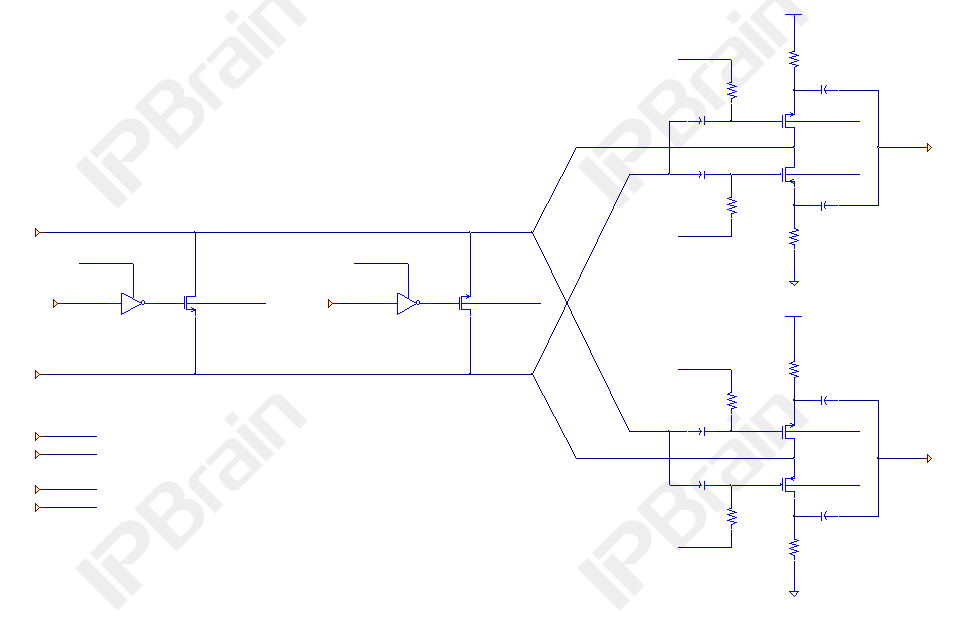

CC1101 低噪声放大器电路（图源：IPBrain平台）

资讯配图

CC1101 低噪声放大器图像（图源：IPBrain平台）

器件图像

资讯配图

MOS管（图源：IPBrain平台）

资讯配图

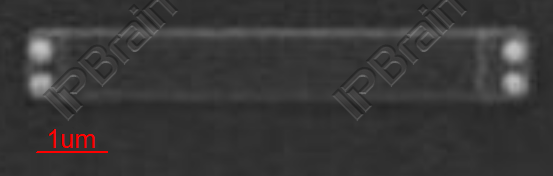

电阻（图源：IPBrain平台）

PART.04
实际应用
CC1101 不像手机芯片那样 “名气大”，但它早已渗透到我们生活的方方面面，只是你可能没注意到：
1. 智能计量;
2. 工业监控;
3. 智能家居;
4. 医疗设备。

并且CC1101对开发者来说极其友好，它上手简单，成本可控，具体来说就是——

接口简单：通过 SPI 接口就能和单片机连接，代码兼容性强，甚至和老款的 CC1100 兼容，升级设计时不用大改电路；

成本可控：作为成熟芯片，CC1101 的量产价格不高，而且不用额外加太多外围元件，帮中小厂商控制了硬件成本。

PART.05
文末总结
CC1101 没有华丽的 “参数噱头”，却用 “灵活、省电、可靠” 的核心优势，成为了低功耗无线领域的 “常青树”。从工业车间到寻常百姓家，它就像一位默默付出的 “通信小能手”，支撑着无数物联网设备的稳定运行。

或许下次你看到智能电表闪烁的灯光，或是用遥控器打开窗帘时，就能想起：哦，这里面可能藏着一颗 CC1101 芯片呢！

如果大家还想了解 CC1101 的具体细节，欢迎在评论区留言，或点击下方连接查阅免费报告哦！⬇⬇⬇⬇⬇
