在内支撑梁混凝土浇筑前设置钢筋预埋件，浇筑完成后焊接槽钢立柱，立柱上设置圆钢拉结件，依次连接花篮螺栓、钢丝绳，形成水平生命线。

未搭设防护通道的内支撑梁上行走和作业。

注：该做法同样适用于公路工程盖梁垫石等施工。

在冠梁混凝土浇筑之前预埋U型钢筋拉环，在U型钢筋拉环上设置安全绳，通过自锁器系挂安全带，形成竖向生命线。

翻越冠梁临边防护到基坑内作业。

在基坑周边设置钢制立柱，采用膨胀螺栓固定钢制立柱，立柱间连接钢丝绳，形成水平生命线。

临边防护设施搭设作业。

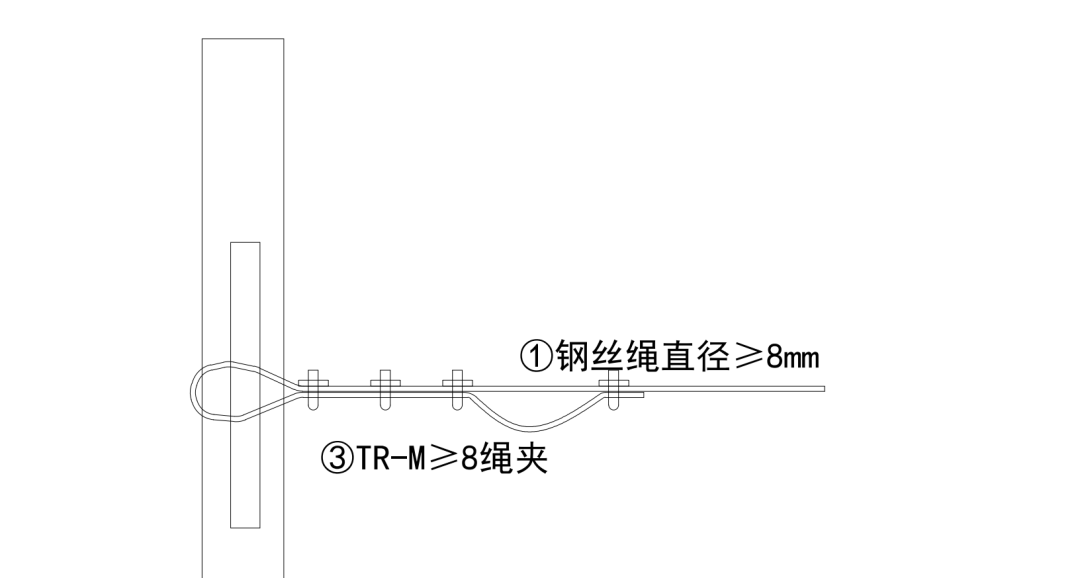

在脚手架外立杆上设置直角扣件作为末端挂点连接件，在末端挂点连接件之间设置钢丝绳形成水平生命线。

落地式脚手架、悬挑脚手架搭设与拆除作业。

注：该做法同样适用于模板工程施工。

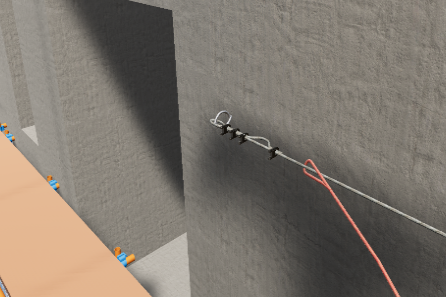

在对拉螺栓端部设置圆环，通过预留螺栓孔穿进墙内，在两个圆环之间设置钢丝绳形成水平生命线。

落地式脚手架、悬挑脚手架、附着式升降脚手架搭设与拆除作业。

注：该做法同样适用于电梯井临边或井内作业，管道安装、管道井附近施工。

使用钢管焊接金属圆环的方式制作安全带系挂装置，作业时将装置下部杆件插入脚手架立杆钢管内，圆环部分作为安全带系挂点，并能保证360°旋转。

模板支撑体系搭设。

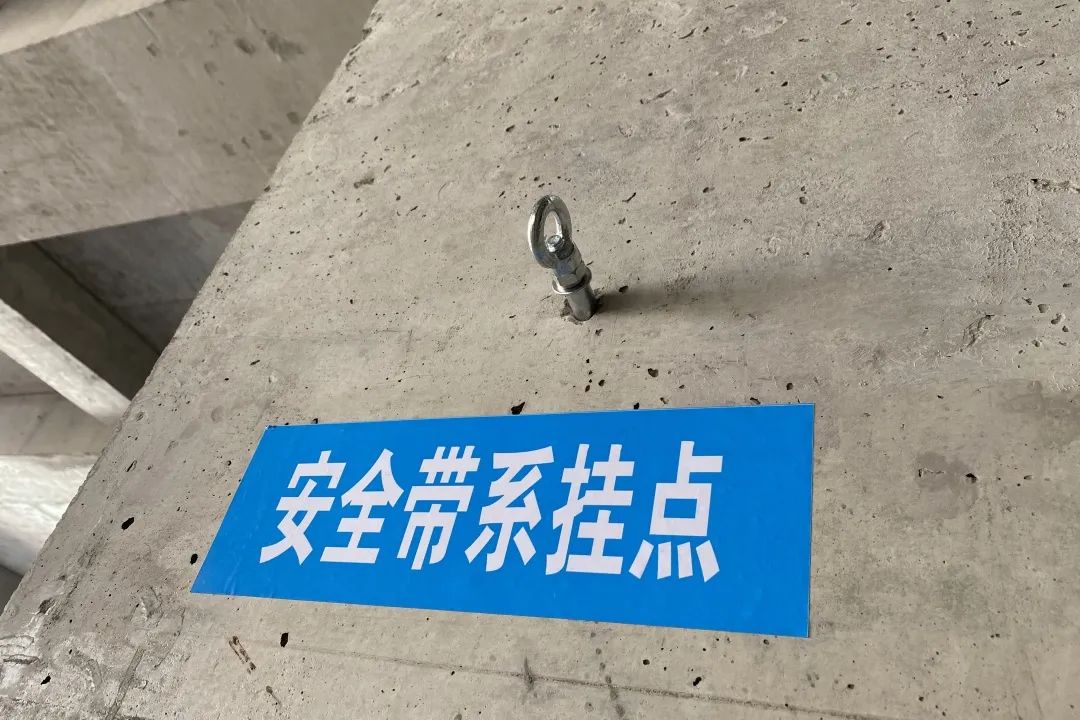

将闭圈式吊环膨胀螺栓锚固于墙柱上，在两个吊环之间设置安全绳形成水平生命线。

作业面临边、预留洞口周边的二次结构作业。

将扁平吊装带牢固捆绑于框架柱，通过扁平吊带末端环眼拉设钢丝绳形成水平生命线。

作业面临边、预留洞口周边的二次结构作业。

将G型夹具固定在墙体上，以G字骨架作为安全带系挂点。

作业面临边、预留洞口周边的砌筑、抹灰作业，护栏安装。

在钢结构立柱上部焊接钢筋拉环或利用钢结构立柱吊点作为防坠器悬挂点，利用防坠器吊绳组成竖向生命线。

人员上下攀爬、钢结构立柱焊接、上部钢立柱临时连接、横梁安装、操作平台作业。

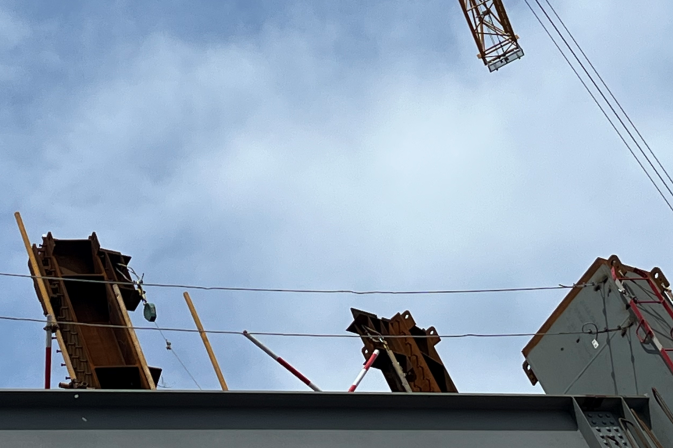

在钢梁吊装前，使用底部夹具、螺栓将立杆固定在钢梁上，立杆上设置圆钢拉结件作为末端挂点，拉设钢丝绳形成水平生命线。

钢梁上行走、钢结构钢梁安装等作业。

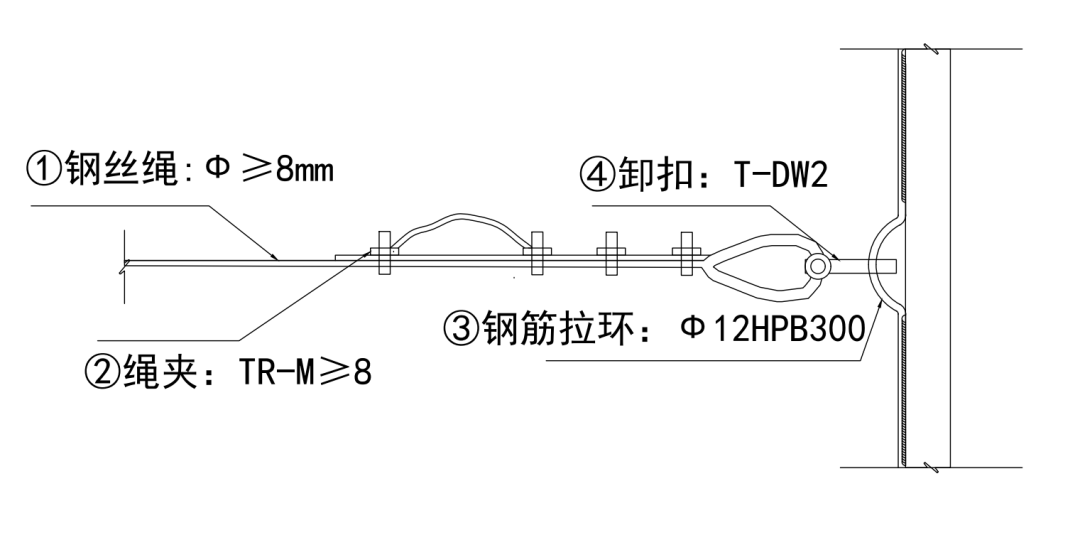

在相邻钢结构立柱上焊接钢筋拉环作为末端挂点，通过卸扣连接钢丝绳形成水平生命线。

楼承板铺设、钢筋绑扎、混凝土浇筑等作业。

在盖梁混凝土浇筑前设置预埋钢筋，浇筑完成后焊接槽钢立柱，立柱上预留Φ18mm槽钢孔，通过圆钢拉结件拉设钢丝绳形成水平生命线。

盖梁垫石等施工。

预先制作挡块夹具，夹具上焊接槽钢立柱，立柱上预留Φ18mm槽钢孔，通过圆钢拉结件拉设钢丝绳形成水平生命线。

盖梁垫石施工。

在架桥机前支腿焊接钢筋拉环作为防坠器悬挂点，利用防坠器吊绳组成垂直生命线。

梁板安装作业。

将湿接缝原有U型钢筋作为防坠器悬挂点，利用防坠器吊绳组成垂直生命线。

横隔板施工。

在台车两侧焊接钢筋拉环，拉设钢丝绳形成水平生命线。

隧道开挖、防水板（钢筋绑扎）和装饰作业。

将对拉螺栓固定在电梯井墙柱上，端部焊接的圆环作为安全带系挂点，或通过圆环设置安全绳形成竖向生命线。

电梯井临边或井内作业。

将闭圈式吊环膨胀螺栓固定在墙体或结构柱上，端部焊接的圆环作为安全带系挂点或作为生命线固定端。

电梯井临边或井内作业。

注：该做法同样适用于管道安装、管道井附近施工。

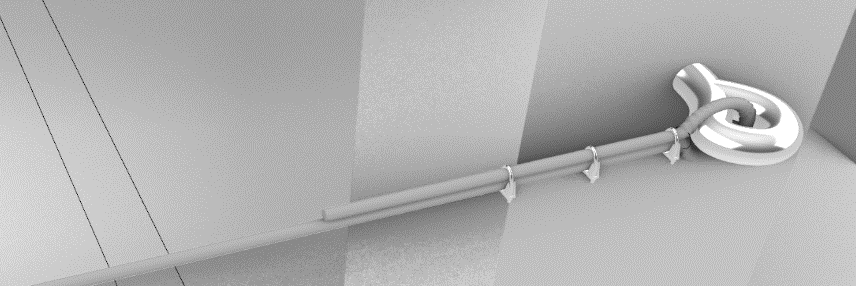

在电梯井上部墙面预埋圆钢吊环，悬挂钢丝绳形成垂直生命线。

室内电梯安装。

在建筑物顶部利用结构物等设置锦纶安全绳，安全绳无松散、断股、打结现象。

外墙抹灰、涂饰、幕墙安装、保洁作业。

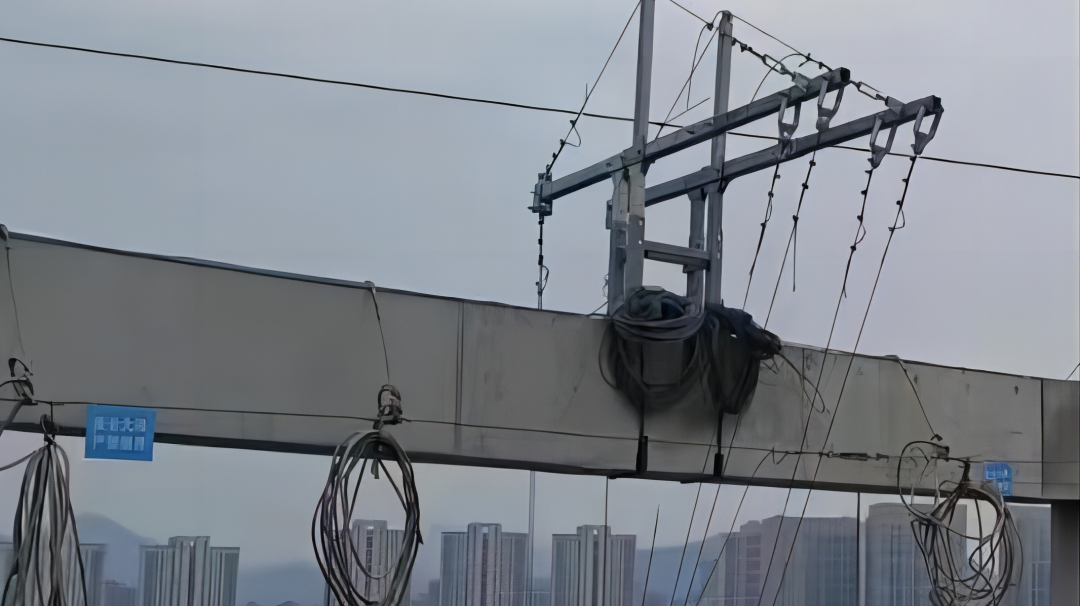

在花架梁上安装对拉螺栓或膨胀螺栓，通过螺栓设置水平生命线。

搭设在花架梁上的吊篮安拆、移位，日常巡检。

X型不锈钢防坠装置通过铝合金夹具固定在金属面板上，通过花篮螺栓、绳夹、基座拉设水平生命线。

铝镁锰金属屋面作业、彩钢瓦作业。

在主体结构施工时安装预埋钢筋锚环，利用预埋钢筋锚环作为安全带系挂点或作为水平生命线固定端。

斜屋面作业。

在斜屋面顶部安装膨胀螺栓，将安全绳固定在螺栓端部圆环处，或者将安全绳固定在斜屋面顶部结构上，安全绳沿斜屋面竖向布置，工人安全带通过自锁器系挂在安全绳上。

斜屋面作业。

根据屋面结构，将安全绳一端捆绑在屋面结构柱上，另一端垂直到工人作业面以下，工人将安全带系挂在大绳上面的自锁器上。

无法搭设吊篮或无法使用高空车的室外作业，吊篮拆除以后的室外维修作业。

主体施工阶段，在混凝土墙内安装预埋锚环，作业时将安全带系挂在预埋锚环上。

空调及百叶安装、保洁作业。

横梁区域操作平台作业面周边防护栏杆无法满足高度要求时，在横梁上设置膨胀螺栓，悬挂钢丝绳或锦纶安全绳作为垂直生命线。

室内管线施工、吊顶施工等作业。

本图集所有高处作业安全带系挂点使用材料的规格应满足国家或行业标准，系挂点（生命线）投入使用前应进
