在 BUCK 电源设计中，MOS 管的 “快开快关” 是减少损耗的关键，而实现这一需求的核心，离不开前级驱动与滞回比较器的精妙配合。今天我们就从电路搭建到参数计算，手把手教你搞定 BUCK 电源的滞回电路，即使是新手也能跟着一步步实操！
一、先搞懂：MOS 管前级驱动为啥选推挽电路？
MOS 管要实现快速开关，前级驱动必须 “给力”—— 三极管推挽电路就是常用方案，我们先定驱动电源为 12V，来看核心电路逻辑：
图一：BUCK 拓扑 + 推挽驱动电路
当电路处于ON 状态时：
N 管（S9013）导通，基极电流 Ib 约 1mA；12V 电源通过 10R 电阻给 MOS 管的 GS 电容充电，当 GS 电压充到 3V 时，MOS 管开始导通，电流顺利流过后续拓扑。
当电路处于OFF 状态时：GS 电容会通过两个路径放电 —— 一是 10R 电阻流向 P 管（S9015），二是下拉电阻；当 GS 电压低于 3V 时，MOS 管彻底关断，避免多余损耗。
推挽电路的优势就在于：ON 时快速充电、OFF 时快速放电，完美匹配 MOS 管 “快开快关” 的需求。
二、核心难点：滞回比较器怎么搭？为什么要正反馈？
要让 BUCK 电源稳定工作，还需要一个关键模块 —— 滞回比较器：它能输出三角波，再配合另一个比较器生成 PWM 波，最终控制 MOS 管开关。这里我们先解决 “滞回比较器的搭建逻辑”。
1. 先选芯片：为什么是 LM393DT？
我们的供电电源是 12V，因此比较器需要支持宽输入电压；综合成本、通用性考虑，选择 LM393DT（SO-8 封装），它能适配 12V 系统，且双比较器设计刚好满足 “三角波 + PWM 波” 的需求。
2. 电路搭建：正反馈是关键

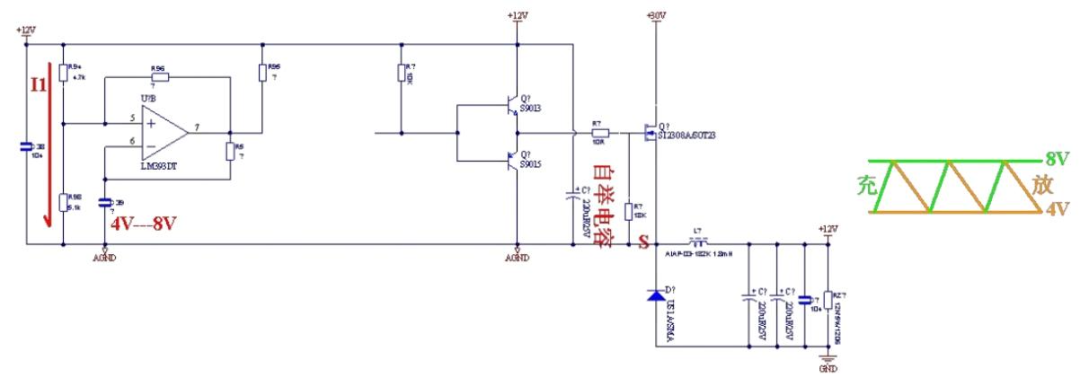

图二：带滞回比较器的 BUCK 电路
滞回比较器的核心设计有两个关键点，新手很容易搞混，一定要记牢：
- 正输入端
接电阻分压（比如 R94、R98），还要串联正反馈电阻 —— 正反馈的作用不是 “稳定系统”（负反馈才是），而是让比较器的输出上升沿 / 下降沿更陡，避免电容充放电时的 “大拐角”（即电压突变不流畅），让三角波更规整。 - 负输入端
直接接电容 —— 因为要通过电容充放电产生电压变化，进而触发比较器翻转，这是生成三角波的核心。 - 充放电回路
比较器输出端接电阻（如 R5）到电容一端，这个电阻就是电容的充放电电阻，控制电压变化速度。
三、参数计算：从阈值电压到电阻电容，一步都不落下
搭好电路框架后，就该算具体参数了 —— 我们的目标是：让电容绕开充放电 “大拐角”，同时满足频率需求（以 20KHz 为例）。
1. 先定阈值：高 8V、低 4V
为了避免电容充放电时的电压突变，我们取电源电压（12V）的 1/3 为低阈值（4V） 、2/3 为高阈值（8V） ：
当电容电压充到 8V 时：比较器输出低电平，电容开始放电； 当电容电压放到 4V 时：比较器输出高电平，电容重新充电；如此循环，就能生成平滑的三角波（电压范围 4V-8V）。
2. 算电阻：先定总电流，再拆分压电阻
我们先保证分压回路（I1 回路）的电流为 1mA（兼顾功耗与稳定性），电源电压 12V，因此 R94+R98 的总阻值约为 12V/1mA=12K？不对，原文实测总阻值取 10K 左右（实际调试优化），最终确定：
R94=4.7KΩ（常用阻值，易采购） R98=5.1KΩ（4.7K+5.1K≈10K，接近计算值）
接下来分两种情况算剩余电阻（R95、R96）：
情况 1：比较器输出高电平时，算 R95
图四：输出高电平时的等效回路
图五：取消充电回路后的等效电路
核心逻辑：电容充电回路不能影响分压值，因此充放电电阻 R5 的阻值要远大于分压电阻（R95、R96），避免 “钳位” 分压电位。原文取 R5=20KΩ（远大于 10K 总分压电阻），再通过内阻法验证：R5 不影响分压，最终算出 R95≈1.216KΩ。
情况 2：比较器输出低电平时，算 R96
图六：输出低电平时的等效回路
图七：R96 计算公式推导
已知低阈值为 4V，根据叠加定理列等式，代入 R94=4.7KΩ、R98=5.1KΩ，最终算出 R96≈4.358KΩ。
3. 算电容：20KHz 频率下，容值是多少？
那电容上最大的充电电流可以这么计算：
电容上最小充电电流为零，那电容的平均充电电流用下面等式计算：
那电容上最大的放电电流可以这么计算：
那电容上最小的放电电流可以这么计算：
可以得出电容的平均放电电流为：
电容上的电压差用∆V表示：
电容电流充电公式：
对于电容充电而言：
对于电容放电而言：
综上所述：
而三角波频率f=20Khz得:
因为Ic*Tc=If*Tf，则
分别使用充放电公式计算电容的值：
最终得到电容的容值为：C=9.375*10^-10 F
关键计算步骤：
最大充电电流 Icmax=(8V-4V)/20KΩ=2×10⁻⁴A； 平均充电电流 Ic=Icmax/2=1×10⁻⁴A； 最大放电电流 If1=8V/20KΩ=4×10⁻⁴A； 最小放电电流 If2=4V/20KΩ=2×10⁻⁴A； 平均放电电流 If=(If1+If2)/2=3×10⁻⁴A；
根据 “充电电荷量 = 放电电荷量”（IcTc=IfTf，Tc 是充电时间，Tf 是放电时间），再结合频率 f=1/(Tc+Tf)=20KHz，最终代入公式计算得：C≈937.5pF
实际选型：取 1nF（102 封装）
市面上没有 937.5pF 的标准电容，因此取最接近的 1nF（即 10² 规格，X7R 材质）；后续实际调试时，用示波器测三角波频率，再微调电容容值即可。
四、总结：从理论到实操的关键提醒
- 电路框架
推挽驱动负责 MOS 管快开快关，滞回比较器负责生成稳定三角波，两者结合是 BUCK 电源的核心； - 参数逻辑
阈值电压定 4V-8V（绕开大拐角），电阻先定总电流再拆分压，电容按频率算值后选标准规格； - 实操重点
理论计算是基础，最终需用示波器实测频率、电压，微调电阻电容值，确保电路稳定工作。
按照这个思路，你也能一步步搭出可靠的 BUCK 电源滞回电路，赶紧拿起示波器试试吧！
