前言
本期拆解的是光宝的一款碳化硅白金牌服务器电源，这款电源支持200-240V交流输入或240V直流输入，电源额定输出电压为12V，输出电流133A，额定输出功率1600W。待机电源输出电压为12V，输出电流2.5A。
服务器电源输入端设有散热风扇，交流输入插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+移相全桥架构，使用碳化硅二极管，符合80PLUS白金标准。下面充电头网就带来光宝这款1600W碳化硅服务器电源的拆解，一起看看内部的方案和用料。
此前充电头网还拆解过，欢迎查阅。
光宝1600W碳化硅服务器电源外观
光宝1600W白金牌服务器电源采用金属外壳，通过螺丝固定，机身正面粘贴标签。
电源机身铭牌特写
型号：PS-2160-1L
输入：200-240VAC 50/60Hz 10A或240VDC 10A
输出：+12V 133A +12Vsb 2.5A
制造商：光宝科技股份有限公司
机身背面没有接地弹片。
机身侧面设有固定卡扣和固定螺丝。
另一侧设有固定螺丝。
电源输入端设有提手，散热风扇，输入插座，电源指示灯和脱扣把手。
电源模块输出端设有格栅和金手指小板，透过格栅可以看到内部滤波电容。

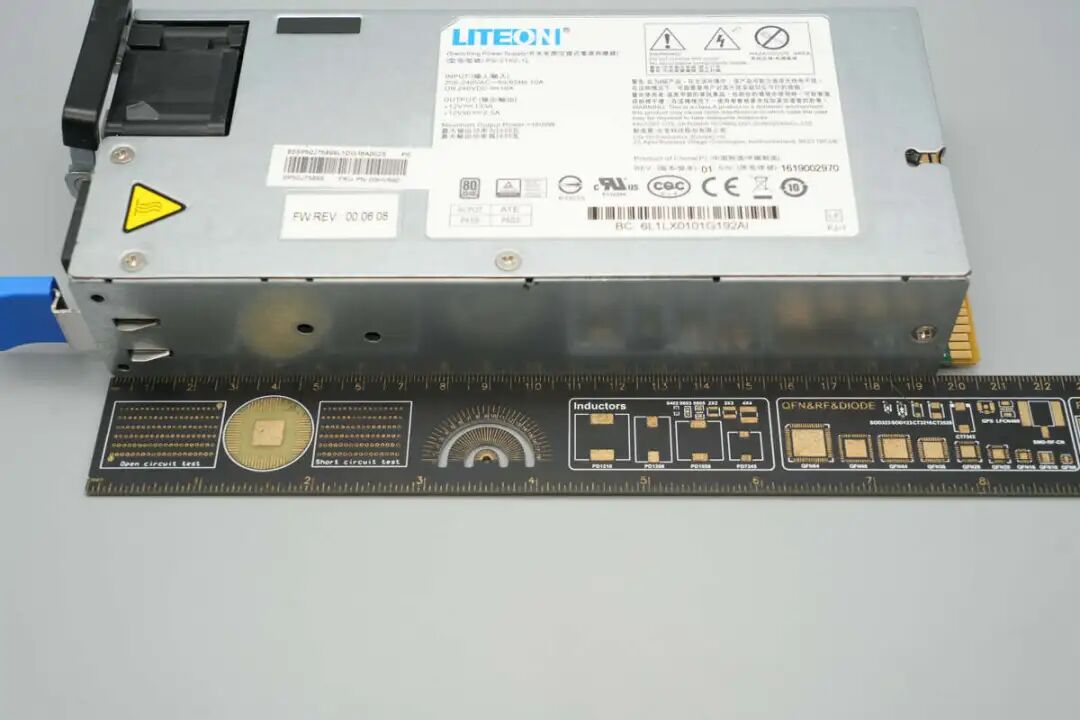

测得电源模块机身长度约为206mm。

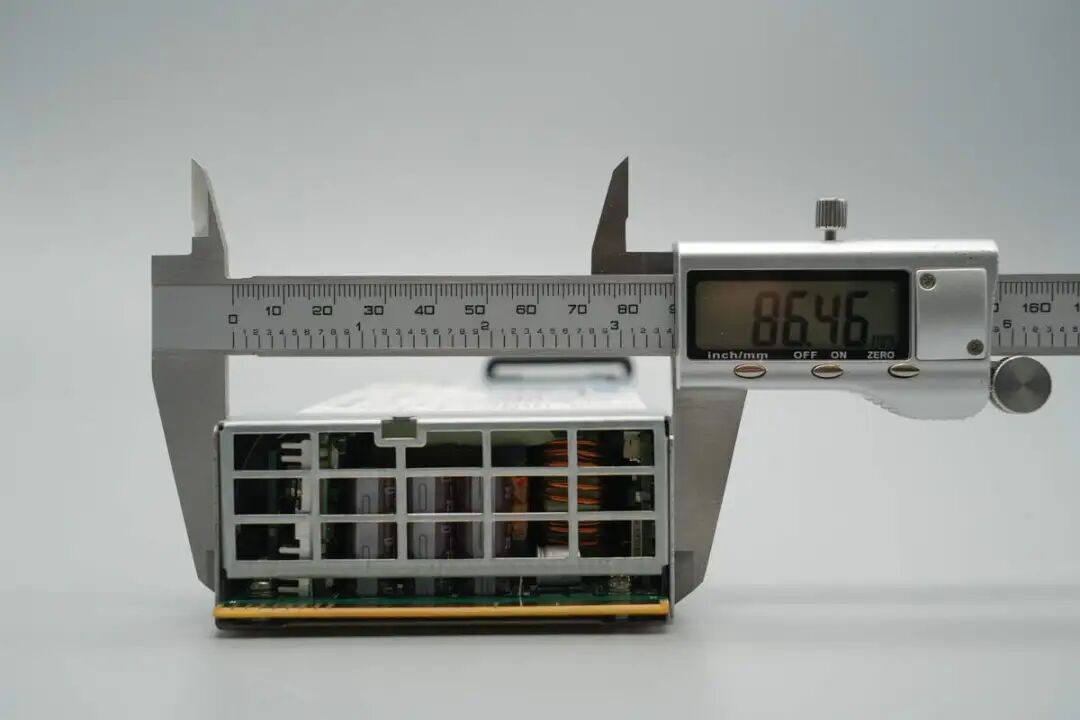

电源模块机身宽度约为86.5mm。
电源模块机身厚度约为39.6mm。
电源模块拿在手上的大小直观感受。
测得电源模块重量约为1087g。
光宝1600W碳化硅服务器电源拆解
看完了光宝这款碳化硅服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧开固定螺丝，拆开电源外壳，壳体内部设有透明麦拉片绝缘，变压器与壳体之间设有导热垫散热。
PCBA模块通过螺丝固定，内部散热片通过螺丝固定。
拧下固定螺丝，从壳体内部取出PCBA模块，壳体内部设有透明麦拉片绝缘。
交流输入导线通过焊接连接到PCBA模块。
插座背面焊接蓝色Y电容。
连接导线设有抗干扰磁环。
使用游标卡尺测得PCBA模块长度约为203.3mm。
PCBA模块宽度约为81.6mm。
PCBA模块厚度约为33.9mm。
PCBA模块正面一览，左侧为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，继电器，启动电阻，PFC升压电感。中间位置设有散热片，为PFC开关管，PFC整流管和移相全桥开关管散热。
散热片下方设有高压滤波电容，散热片上方设有辅助电源。右侧设有移相全桥变压器。变压器上方设有滤波电感，下方设有同步整流小板，变压器右侧设有输出滤波电容，顶部上方设有控制小板。
PCBA模块设有PWM控制器，驱动器，电流取样电阻，钽电容和输出控制管。
电源输入端设有保险丝，压敏电阻，共模电感，安规X2电容，滤波电感，继电器和启动电阻。
侧面设有高压滤波电容和滤波电感，右侧设有同步整流管小板。

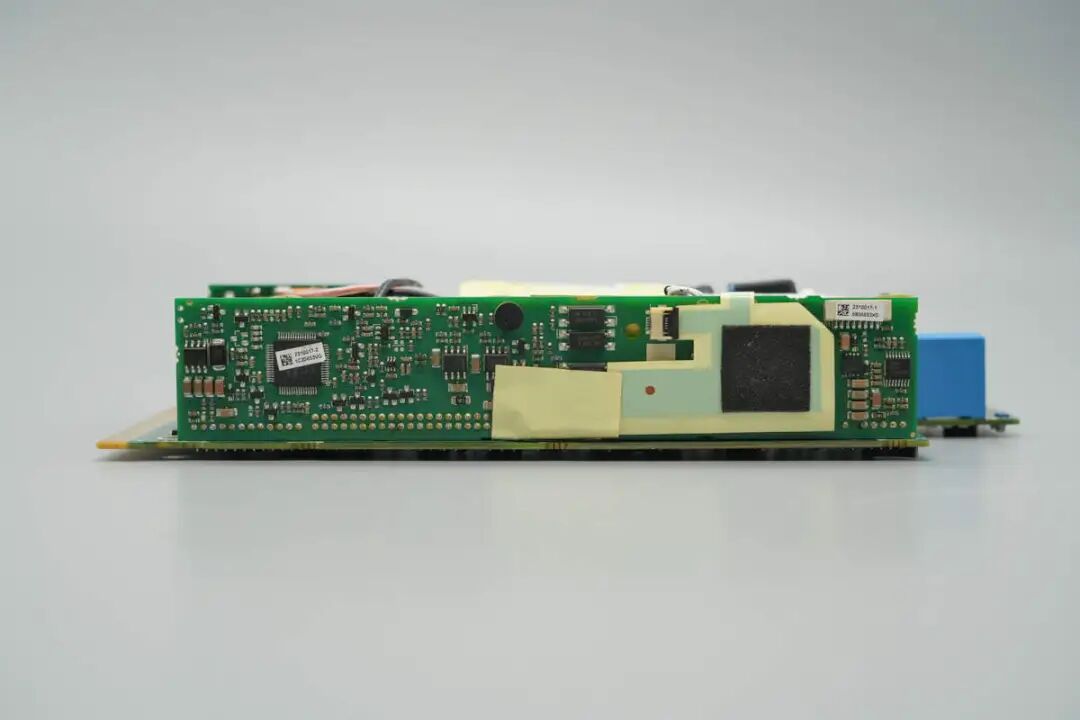

另一侧为控制小板。
输出端设有滤波电容和滤波电感。
焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。
保险丝外套热缩管绝缘。
安规X2电容来自成镐，规格为1μF。
压敏电阻丝印TVR14471，用于吸收过压浪涌。
另一颗安规X2电容规格为0.47μF。
共模电感采用漆包线绕制。
共模电感侧面设有放电管。
滤波电感采用磁环绕制。
滤波电感侧面设有放电管。
散热片一面设有移相全桥开关管，PFC开关管，热敏电阻和整流桥。
另一面设有PFC整流管，PFC开关管和移相全桥开关管。
整流桥来自新电元，型号LL25XB60，规格为25A 600V，采用5S封装。
启动电阻来自幸亚，型号SQF10，阻值为20Ω，最大工作电流10A，熔断温度187℃。
继电器来自松川，型号307HN-1AH-F-C，内置一组常开触点，触点容量为8A 250V，线圈电压12V。
薄膜滤波电容来自凯励，规格为1μF450V。
PFC开关管来自英飞凌，丝印6R125C6，型号IPW60R125CP，NMOS，耐压650V，导阻125mΩ，采用TO247-3-1封装。
另一颗PFC开关管型号相同。
散热片上固定热敏电阻检测温度。
碳化硅二极管来自Wolfspeed，型号C3D20060，规格为600V，20A，采用TO-247-3封装。
PFC升压电感采用漆包线绕制。
高压滤波电容来自红宝石，规格为450V810μF。
移相全桥开关管来自东芝，型号TK25E60X，NMOS，耐压600V，导阻105mΩ，采用TO-220封装。
另外两颗型号TK16E60W，NMOS，耐压600V，导阻160mΩ，采用TO220封装。
用于驱动开关管的隔离变压器特写。
电流互感器用于检测变压器电流，外套热缩管绝缘。
滤波电感采用磁环绕制。
另一颗滤波电感特写。
开关管来自东芝，型号TK20V60W，NMOS，耐压600V，导阻136mΩ，采用DFN8*8封装。
碳化硅二极管来自Wolfspeed，型号C3D04060，规格为600V，4A，采用TO-252-2封装。
两颗开关管来自英飞凌，丝印65C7130，型号IPL65R130C7，为CoolMOS C7系列，NMOS，耐压700V，导阻130mΩ，采用VSON-4封装。
变压器磁芯缠绕铜箔屏蔽，并缠绕胶带绝缘。
同步整流小板背面设有散热片，并设有热敏电阻。
热敏电阻通过螺丝固定。
同步整流小板一面设有驱动器，肖特基二极管，电压比较器。

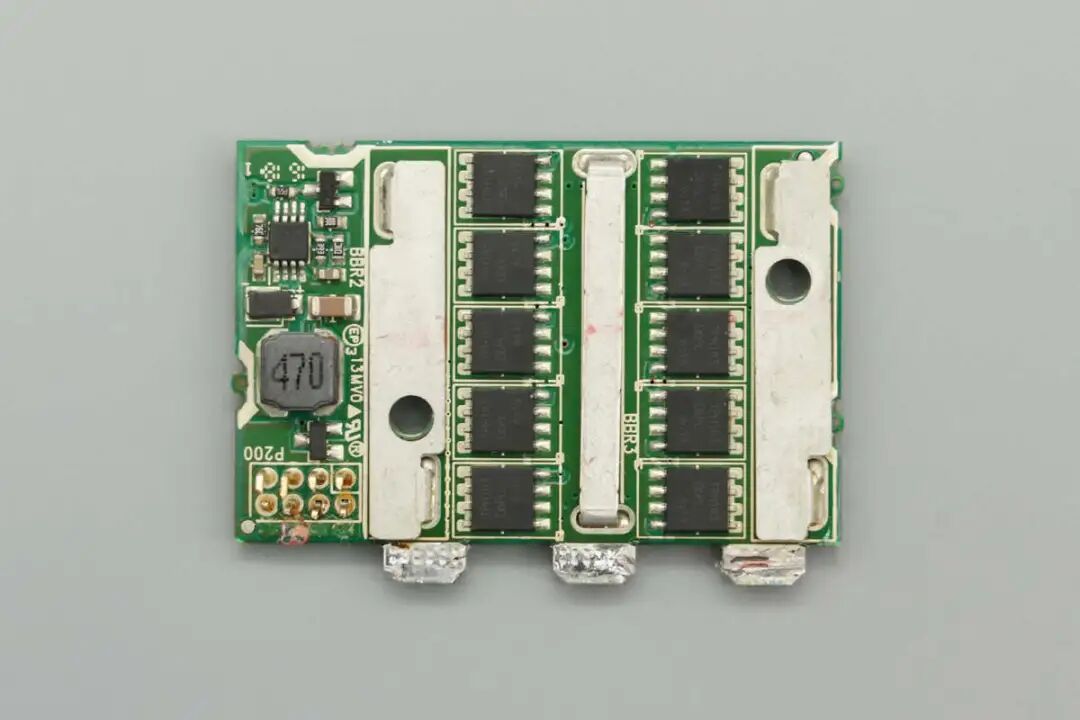

拆下散热片，另一面设有同步整流管和降压芯片。
小板焊接铜条增强载流。
驱动器来自安森美，型号NCP81071，是一颗高速双路低侧驱动器，支持4.5-20A输入电压，支持5A峰值电流输出，采用SOIC8封装。
同步整流管为5颗并联，共设有两组。
同步整流管来自东芝，型号TPH1R306PL，NMOS，耐压60V，导阻1mΩ，采用SOP Advance封装。
丝印S56的贴片二极管特写。
另一颗二极管型号相同。
降压芯片来自德州仪器，丝印SAYA，型号LM5008A，是一颗6-95V输入电压的降压转换器，芯片内部集成100V开关管，支持350mA输出电流，采用VSSOP8封装。
搭配使用的47μH降压电感特写。
电压比较器来自德州仪器，丝印NXA，型号TLV3501，是一颗具有关断模式的轨到轨高速比较器，采用SOT23封装。
输出滤波电感采用磁环绕制。
输出端设有三颗滤波电解电容。
滤波电容来自贵弥功，规格为16V2200μF。
另一颗固态电容规格为470μF16V。
三颗0.5mΩ取样电阻并联，用于检测输出电流。

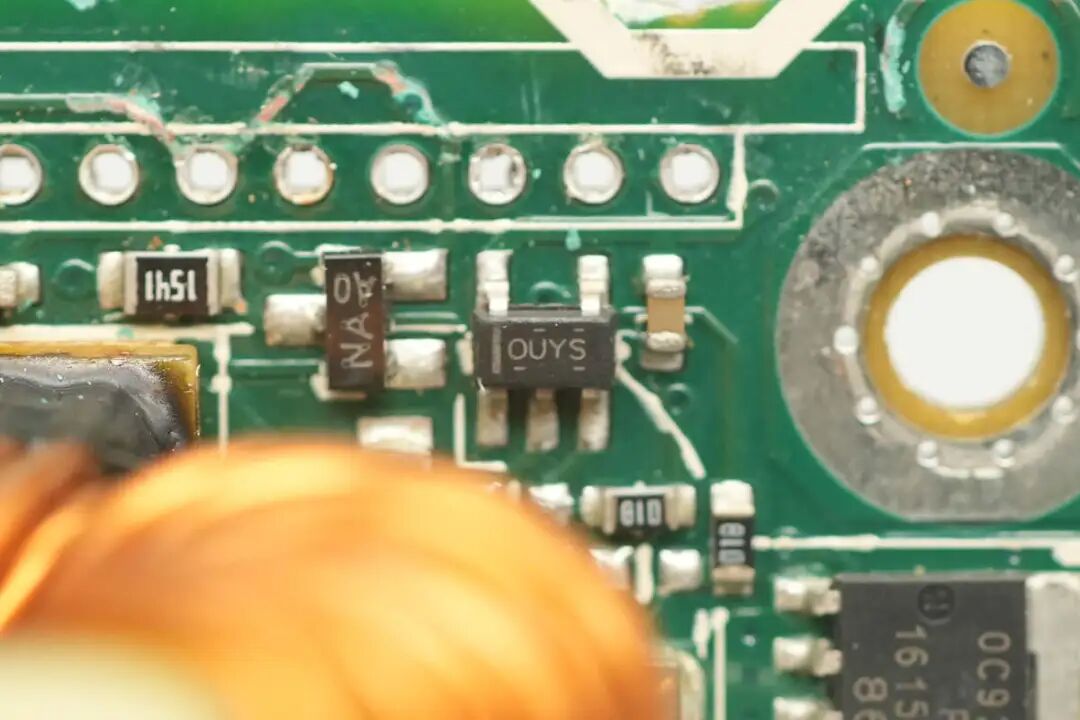

运放来自德州仪器，丝印OUYS，型号OPA192，为低失调电压，低输入偏置电流，轨到轨输入输出精密运算放大器，采用SOT23封装。

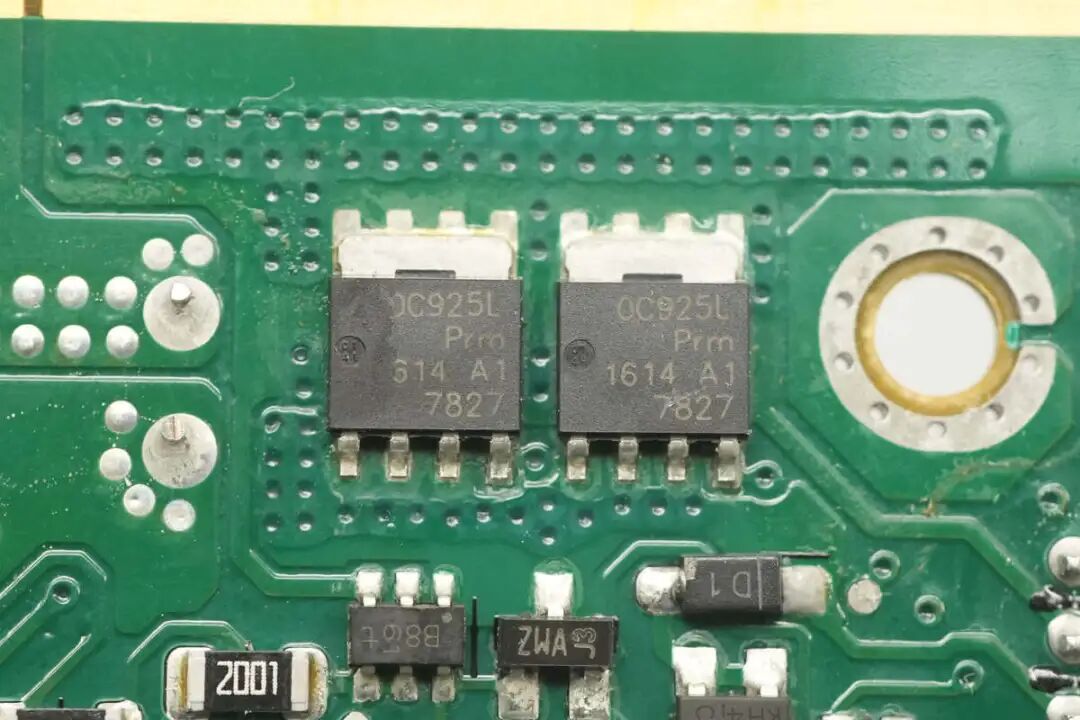

输出控制管来自安世半导体，丝印0C925L，型号PSMN0R9-25YLC，NMOS，耐压25V，导阻0.99mΩ，采用LFPAK封装。
背面两颗输出控制管型号相同。
输出控制管来自东芝，型号TPH1R403NL，NMOS，耐压30V，导阻1.7mΩ，采用SOP Advance封装。
另一颗输出控制管型号TPHR9003NL，NMOS，耐压30V，导阻1.1mΩ，采用SOP Advance封装。
输出滤波电容来自松下，规格为47μF16V。

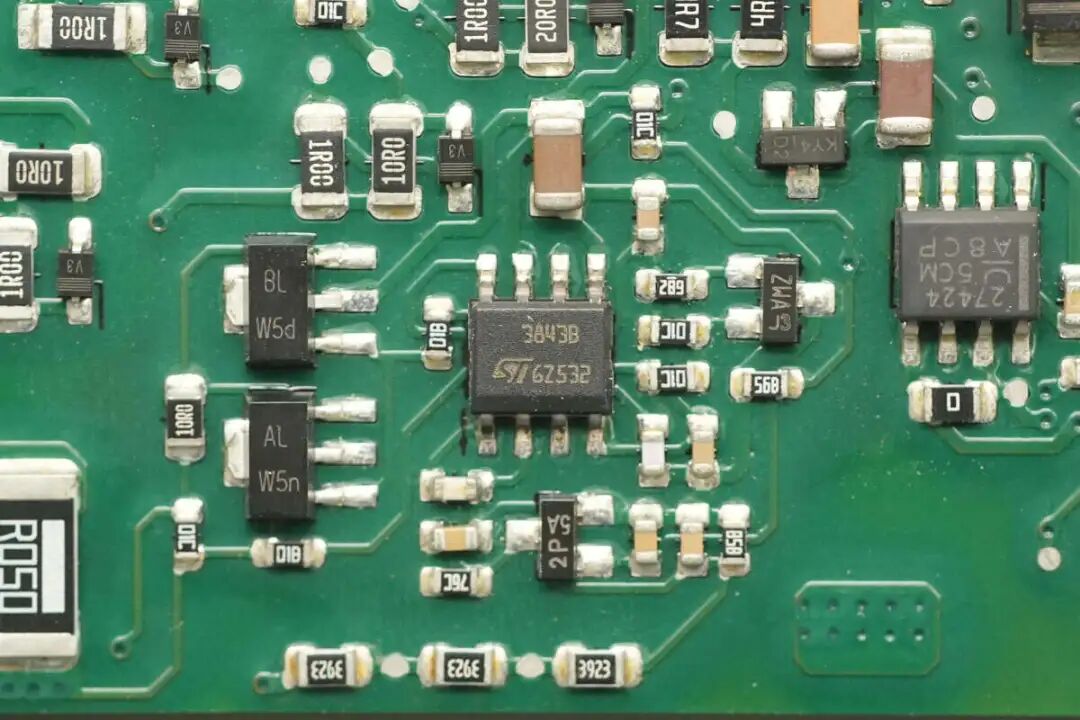

电源主控芯片来自意法半导体，型号UC3843B，是一颗高性能电流模式PWM控制器，内置大电流图腾柱驱动输出，采用SO8封装。
两颗输出驱动管特写。

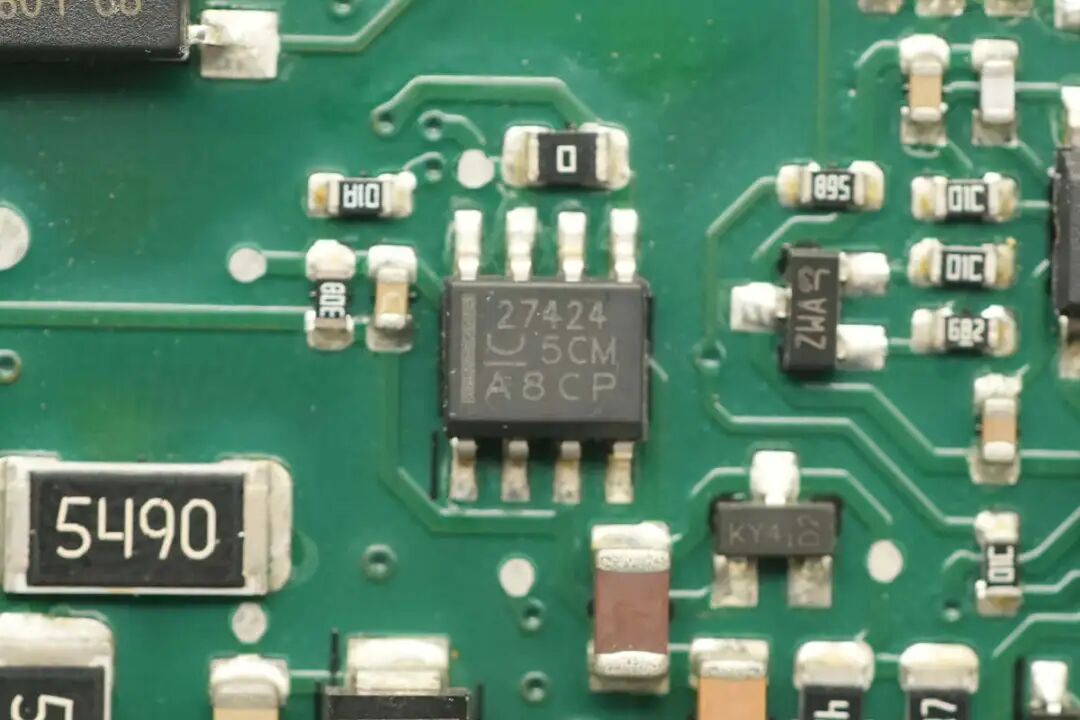

驱动器来自德州仪器，型号UCC27424，是一颗具有使能功能的4A双通道栅极驱动器，采用SOIC8封装。
光耦来自威世，型号VOL618A，采用4Pin LSOP封装。
高压滤波电容来自红宝石，规格为450V15μF。
初级开关管设有散热片。
开关管来自英飞凌，丝印06N80C3，型号SPA06N80C3，NMOS，耐压800V，导阻900mΩ，采用TO220-3封装。
待机电源变压器包裹胶带绝缘。
同步整流管来自东芝，型号TPH1500CNH，NMOS，耐压150V，导阻13mΩ，采用SOP Advance封装。
输出滤波电容来自红宝石，规格为16V1800μF。
控制小板包裹屏蔽铜箔和绝缘胶带。
另一面也粘贴屏蔽铜箔。
铜箔连接到小板接地。
小板外侧一览，设有移相全桥控制器，MOS管，驱动器，隔离光耦，待机电源控制器，PFC控制器和功率计量芯片。
小板内侧焊接降压芯片，滤波电容，电压比较器，同步整流控制器。
PFC控制器来自微芯科技，型号dsPIC33FJ16GS502，内置16位dsPIC33F CPU，主频为50MHz，内置16KB FLASH和2KB RAM，具备高速PWM输出，用于PFC升压控制，采用SOIC28封装。
降压芯片来自德州仪器，型号TPS54231，支持3.5-28V输入电压，芯片内置开关管，输出电流2A，采用SOIC8封装。
滤波电容规格为100μF25V。
滤波电容规格为47μF25V。

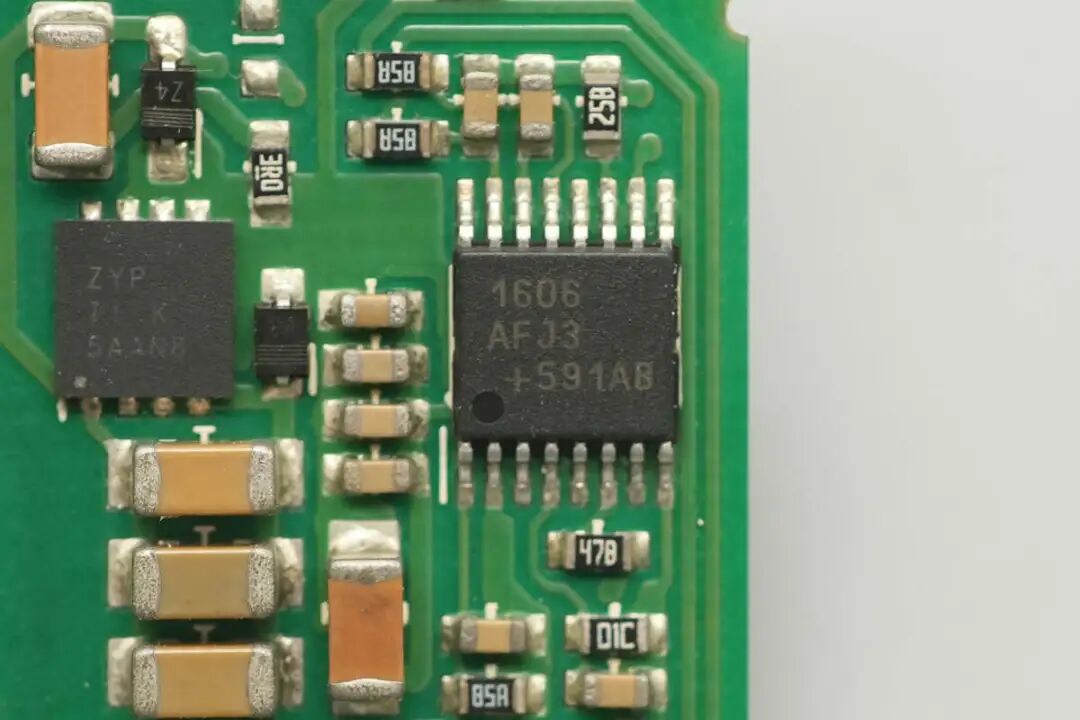

功率计量芯片来自亚德诺，丝印AFJ3，采用TSSOP16封装。
稳压芯片来自德州仪器，丝印ZYP，型号TLV1117-33，是一颗15V输入耐压，800mA输出电流的线性稳压器，采用WSON封装。
待机电源芯片来自安森美，丝印36B65，型号NCP1236，是一颗固定频率电流模式控制器，具备动态自供电功能，芯片集成高压启动，开关频率为65kHz，采用SOIC-7封装。
运放来自德州仪器，丝印OAVQ，型号OPA365，是一颗低噪声单电源轨到轨运算放大器，采用SOT23封装。

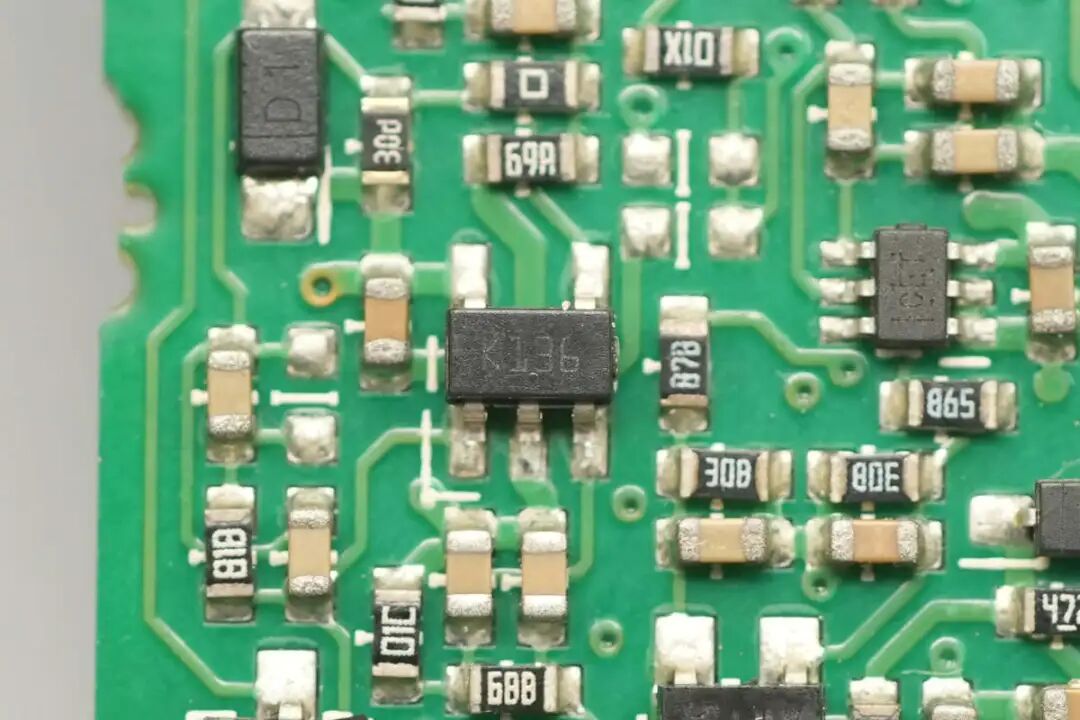

运放来自意法半导体，丝印K136，型号TS507CLT，为高精度单电源轨到轨运算放大器，采用SOT23-5封装。

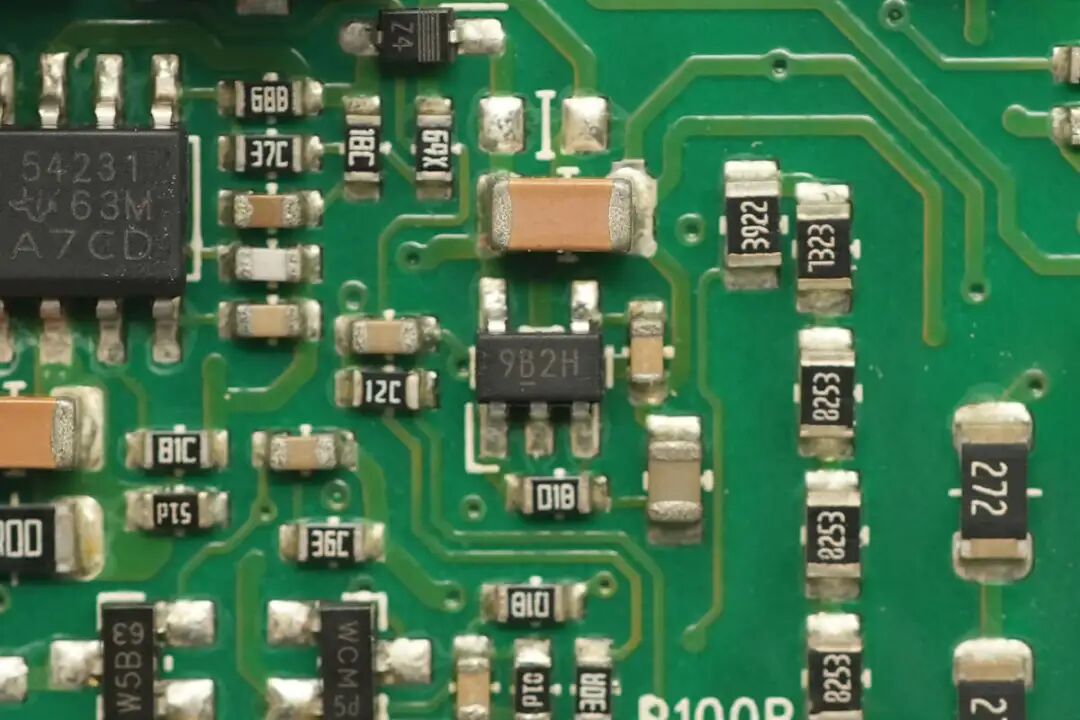

稳压芯片来自特瑞仕，丝印9B2H，型号XC6209F，支持10V输入电压，输出电压为3.3V，输出电流300mA，采用SOT-25封装。
光耦采用威世VOL618A。
另一面设有四颗同型号光耦。
移相全桥控制器来自微芯科技，型号为dsPIC33FJ64GS606，内置16位DSPIC33F CPU，内置64KB FLASH和9KB RAM，用于开关电源和同步整流控制，采用TQFP64封装。
降压芯片采用德州仪器TPS54231。
驱动器采用德州仪器UCC27424。
电压比较器来自意法半导体，型号LM393，为通用双路电压比较器，采用SO8封装。
稳压芯片采用特瑞仕XC6209F。

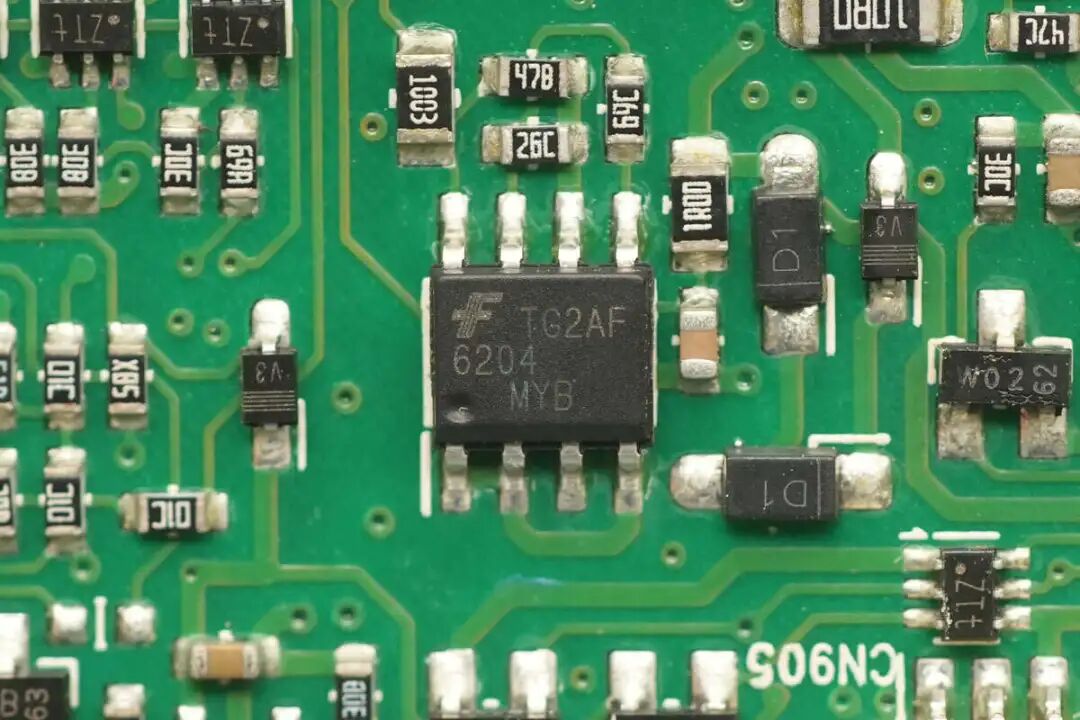

同步整流控制器来自安森美，型号FAN6204，用于CCM、DCM、QR和双管正激续流整流，支持5-24V输出电压范围，采用SOP8封装。
供电控制管来自万国半导体，型号AO4468，NMOS，耐压30V，导阻14mΩ，适用于负载开关和电池保护应用，采用SOIC-8封装。
万国半导体 AO4468 资料信息。
电压比较器来自意法半导体，丝印K511，型号TS391ILT，为低功耗单路电压比较器，采用SOT23-5封装。

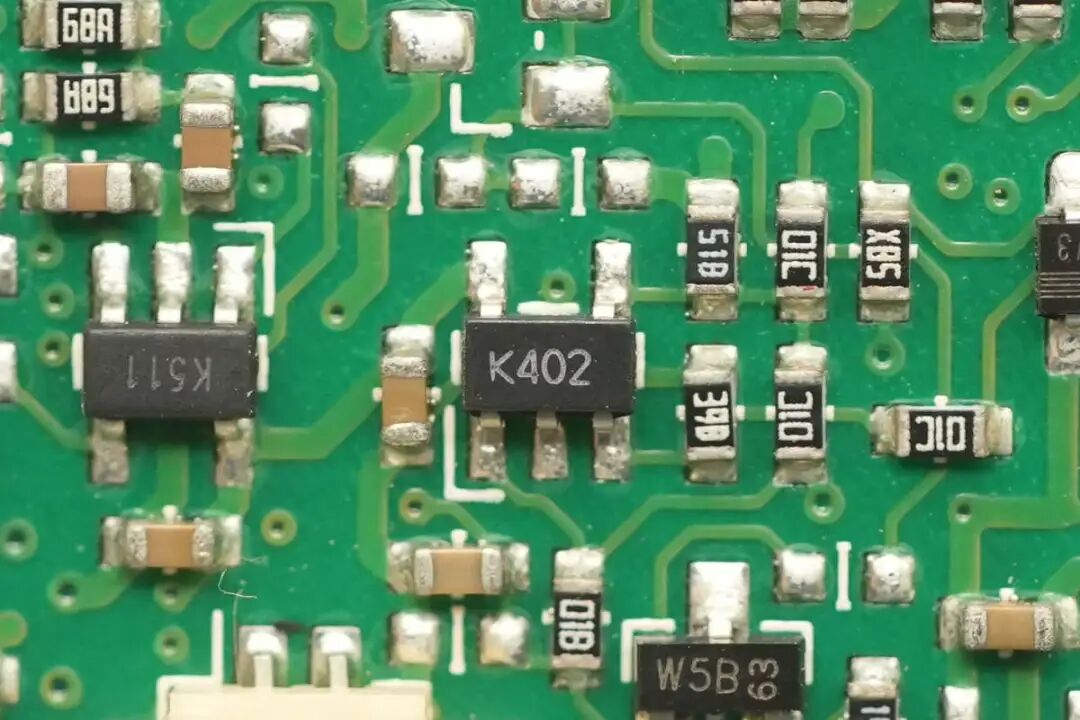

运放来自意法半导体，丝印K402，型号TS321AILT，为低功耗单运放，采用SOT23-5封装，小板上共设有3颗。
运放采用意法半导体TS507CLT。
电压比较器来自德州仪器，丝印RAI，型号TLV3201，为高速单路推挽比较器，采用SOT23封装。

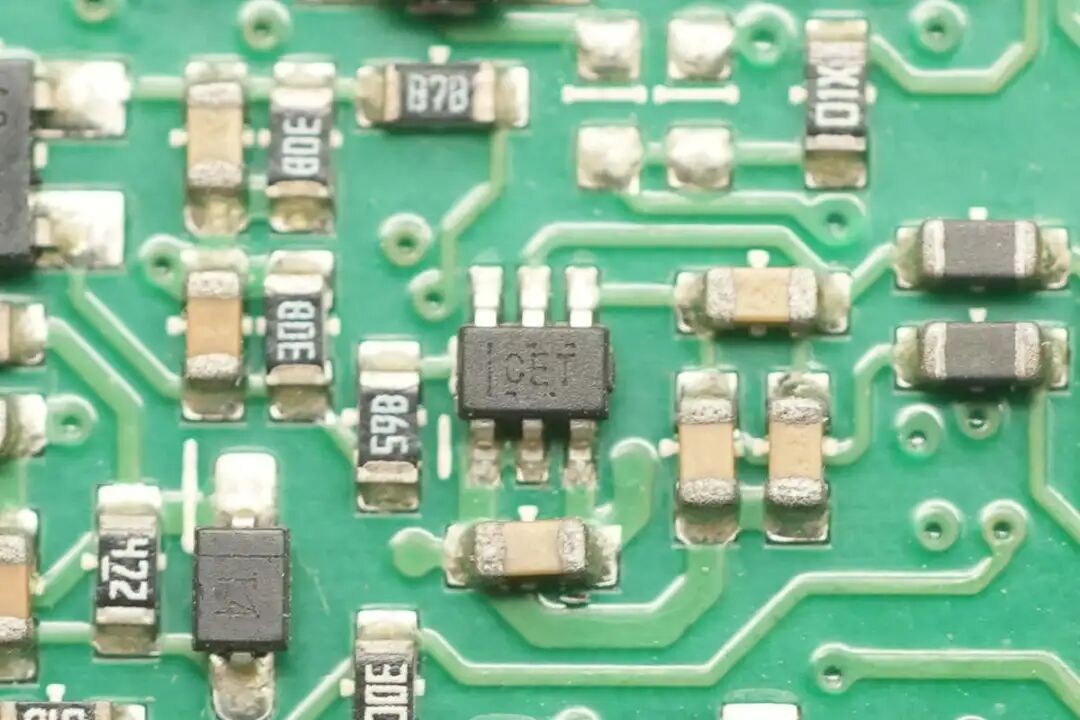

电流检测芯片来自德州仪器，丝印CET，型号INA210，是一颗双向零漂移分流监控器，采用SC70封装。
另一块小板焊接运放。
小板另一面元件特写。
运放来自德州仪器，丝印L2902KA，型号LM2902KAV，为四通道运算放大器，具备2KV ESD，采用TSSOP14封装。
散热风扇来自尼得科，型号W40S12BHD5-07T046，规格为12V 0.75A，中国制造。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上光宝这款1600W碳化硅白金牌服务器电源的核心器件清单，方便大家查阅。
光宝这款服务器电源型号为PS-2160-1L，支持200-240V交流输入或240V直流输入，电源额定输出电压为12V，输出电流133A，额定输出功率1600W。待机电源输出电压为12V，输出电流2.5A。电源输入端设有品字电源接口，散热风扇和LED指示灯，并设有安装提手。输出端设有PCB金手指，连接到服务器供电，为热插拔设计。
充电头网通过拆解了解到，光宝这款服务器电源采用PFC+移相全桥架构，控制器均来自微芯科技，使用dsPIC33FJ16GS502用于PFC控制，搭配使用英飞凌IPW60R125CP开关管和Wolfspeed C3D20060碳化硅二极管。移相全桥采用dsPIC33FJ64GS606，搭配使用东芝TK25E60X和TK16E60W开关管。
移相全桥开关管通过隔离变压器驱动，使用德州仪器UCC27424驱动器，同步整流管采用东芝TPH1R306PL，使用安森美NCP81071驱动器。辅助电源采用安森美NCP1236控制器搭配英飞凌SPA06N80C3开关管，使用FAN6204同步整流控制器搭配东芝TPH1200CNH同步整流管。电源内部全部采用日系电容，用料均为国际一线品牌，内部做工用料扎实。
