前言
松下推出了一款30W双向快充移动电源，在外观设计上，该产品采用扁平修长的造型，外壳表面经过银灰色细磨砂工艺处理，手感细腻且不易沾染指纹。
这款移动电源采用了额定容量11680mAh的松下电芯，配备1A1C双接口，最高支持30W双向快充，兼容UFCS、PD3.0、PPS、QC3+、FCP、SCP、AFC等快充协议，可满足手机、平板以及轻薄笔电的快充需求。
下面充电头网就为大家带来这款松下30W移动电源的详细拆解，看看内部的用料与做工究竟如何。
产品外观
包装盒正面采用简约的灰褐色基调，左上角印有松下品牌Logo，下方标注了容量及功率。
包装盒背面详细印有产品的各项规格参数、生产制造商信息以及各类安全警告标语。实际参数到后续的实物环节再介绍。
打开包装，内部包含了移动电源本体以及一份详细的产品使用说明书。
产品本体采用扁平修长的设计，外壳表面经过银灰色细磨砂工艺处理，手感细腻且不易沾染指纹，下方印有松下的品牌Logo。
输出接口面板从左至右依次配备了1个USB-A输出接口、LED指示灯以及1个USB-C双向充放电接口，并在接口下方印有IN/OUT标识。
按下电源键，LED指示灯亮起。其中四颗为白色电量指示灯，最左侧一颗为独立的快充状态指示灯。
机身背面底部同样丝印了与包装盒上一致的详细产品规格参数。
产品实际参数铭牌如下：
产品型号：BJ-UD23
电池种类：可充电锂离子电池
额定容量：8100 mAh (5V/2A)
电池额定能量：45 Wh (11680 mAh)
输入/输出(Type-C)：5V3A, 9V3A, 12V2.5A, 15V2A, 20V1.5A 30W Max
输出(USB-A)：5V3A, 9V2A, 12V1.5A, 10V2.25A 22.5W Max
总输出(USB-A&Type-C)：5V3A Max
制造商：松下新能源(苏州)有限公司
原产地：中国
该产品已经通过3C认证
机身侧边采用圆弧过渡设计，并在一侧配备腰圆形的电源按键，按压反馈清晰。
机身另一侧无接口、按键设计。
顶部同样无接口、按键设计。
产品快充协议测试
使用POWER-Z KM003C测试仪测得USB-C接口支持UFCS1.0、QC3+、FCP、SCP、AFC、PD3.0/PPS、Apple 2.4A以及DCP、SAMSUNG 5V2A快充协议。
相关阅读：
读取USB-C口的PDO报文，显示其具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位，以及5-11V/3.3A和5-16V/2A两组PPS电压档位。
相关阅读：
实测UFCS快充支持3.4-5.5V/5A、5.5-11V/3A、11-21V/1.5A三组电压档位。
最后使用POWER-Z KM003C测试仪测得USB-A接口支持UFCS1.0、QC3+、FCP、SCP、AFC、Apple 2.4A以及DCP、SAMSUNG 5V2A快充协议。
产品尺寸重量
使用游标卡尺测得这款移动电源的机身长度约为155.52mm。
测得机身宽度约为73.33mm。
测得机身厚度约为15.58mm。
将移动电源放在电子秤上，测得重量约为248.5g。
将产品放置于成年男性掌心，大小如图所示。
简单看过产品外观以及快充协议兼容性，接下来正式进入拆解环节。
产品拆解
沿机身侧面的装配缝隙撬开后盖，可以看到内部布局规整。两串电芯之间贴有大面积的青稞纸用于绝缘保护，并与上方的PCBA主板模块相连。
PCBA主板通过两颗黑色十字螺丝牢牢固定在外壳内部。
在电芯侧面，可见一颗NTC热敏电阻贴合在电池包侧面，用于实时监测电池温度，保障快充安全。
将内部的电池组取出，可以看到其由两块软包锂聚合物电芯并联而成。电芯来自Panasonic松下，型号为UPF4564124Z，单节容量5840mAh，电压3.85V。
PCBA模块一面设有移动电源SoC、升降压开关管、MCU以及VBUS管等元器件。
PCBA模块另一面设有锂电保护芯片、锂电保护管、升降压电感、滤波电容、USB-C/USB-A母座等元器件。
该产品内置的移动电源升降压SOC为iSmartWare智融科技SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电。
相关阅读：
该芯片可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。
用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。
智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。

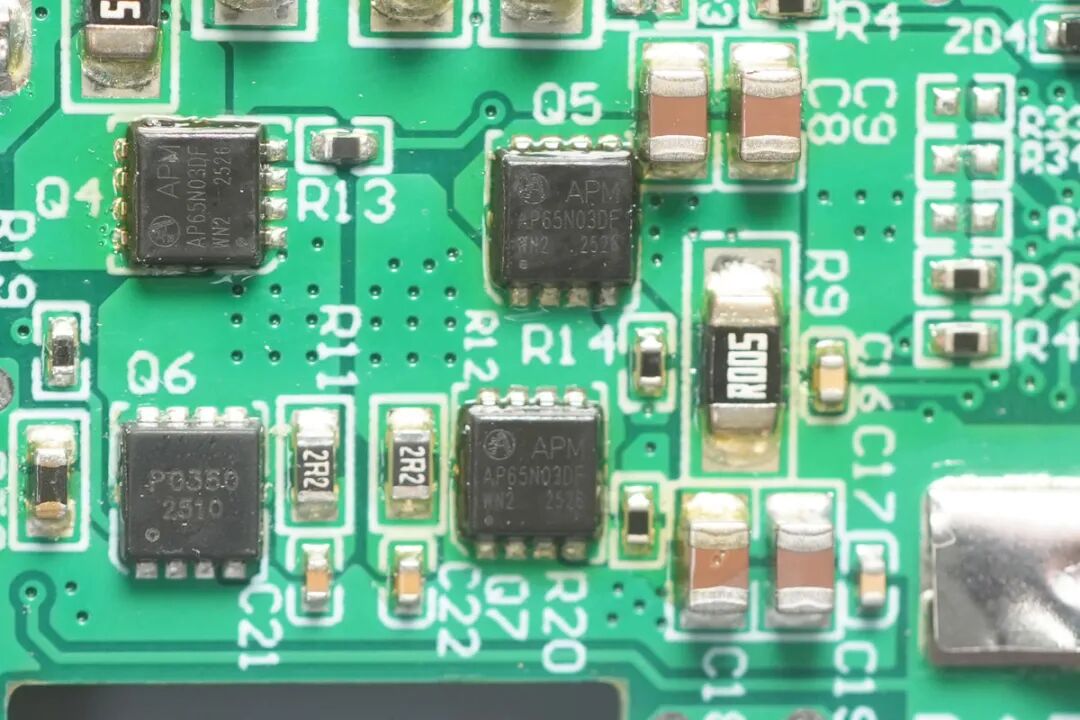

四颗升降压开关管，其中三颗来自APM永源微，型号为AP65N03DF，采用PDFN3*3封装，耐压30V，导阻5.5mΩ。另外一颗丝印P0360。
USB-C对应的VBUS管来自APM永源微，型号为AP40H03DF，双NMOS，耐压30V，导阻10mΩ，采用PDFN3*3封装。
UAB-A对应的VBUS管同样来自永源微，型号为AP30N03DF，耐压30V，导阻18mΩ，采用PDFN3*3封装。

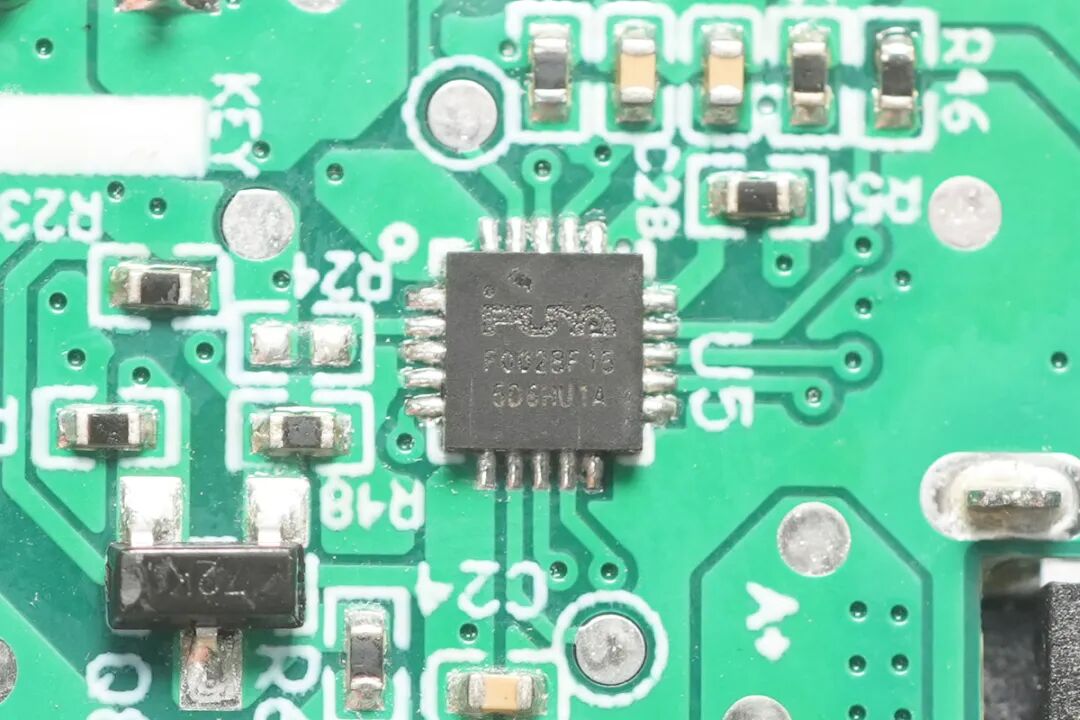

一颗用于整机逻辑控制的MCU来自PUYA普冉，为PY32F002B系列MCU，采用QFN-20封装。内置32位ARM Cortex - M0+内核，宽电压工作范围的MCU。该芯片嵌入24Kbytes Flash和3Kbytes SRAM存储器，最高工作频率24MHz。
产品内置的锂电保护芯片来自iCM创芯微，型号为CM1020-Q，采用SOT23-6封装。
相关阅读：
该芯片是一颗专用于2串锂/铁电池组的高精度保护芯片。该芯片集成高精度的电压与电流检测电路，支持过充电（4.475V）、过放电（2.450V）、放电过流、短路以及充电过流的全方位保护，并具备过充自恢复、充电器/负载检测及允许向 0V 电池充电的功能。
创芯微CM1020-Q的详细资料如图所示。
一颗锂电保护管同样为APM永源微AP40H03DF。
两颗滤波电容，规格分别为25V 220μF和25V 100μF。
五颗LED电源指示灯，用于指示电量和快充状态。设有的泡棉用于遮光，避免串光。
一颗USB-C母座，内部为黑色胶芯。
一颗USB-A母座，内部同样为黑色胶芯。
全部拆解完成，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
松下30W移动电源采用银灰色磨砂外壳，整机重约248.5g，配备1个USB-A输出接口与1个 USB-C 双向充放电接口。实测该移动电源最高支持30W PD输出及33W UFCS融合快充，并兼容多种主流快充协议。
拆解可见，产品PCBA通过螺丝固定，电芯间贴有大面积青稞纸绝缘，侧面贴合NTC热敏电阻进行温度监测，指示灯区域则装有防串光泡棉。
内部电池组由两串松下UPF4564124Z软包锂电池组成，单节容量5840mAh，总标称能量为45 Wh，并由创芯微CM1020-Q搭配永源微锂电保护管保护电池安全。
主控SoC芯片采用智融SW6306多协议升降压SOC，整机控制MCU为普冉PY32F002B。产品中的升降压开关管及VBUS开关管均来自永源微。
