前言
本期拆解的是米家一款筋膜枪，这款筋膜枪型号为MJJMQ01-ZJ，内置高转速无刷电机，机身采用减震软胶手柄，握持舒适。筋膜枪采用USB-C接口充电，并配有充电器。还配有三款可替换按摩头，并具备三档不同转速，满足不同放松需求。
筋膜枪内置6节2600mAh的18650电池，一次充电续航可达12小时。按每天使用一次计算，可连续使用长达一个月。下面充电头网就带来米家筋膜枪的拆解，一起看看内部的设计和用料。
米家筋膜枪开箱
包装盒正面印有产品名称和产品图片。
包装盒两侧印有产品卖点。
包装盒印有产品信息。
包装盒内部为收纳包，内置筋膜枪和配件。

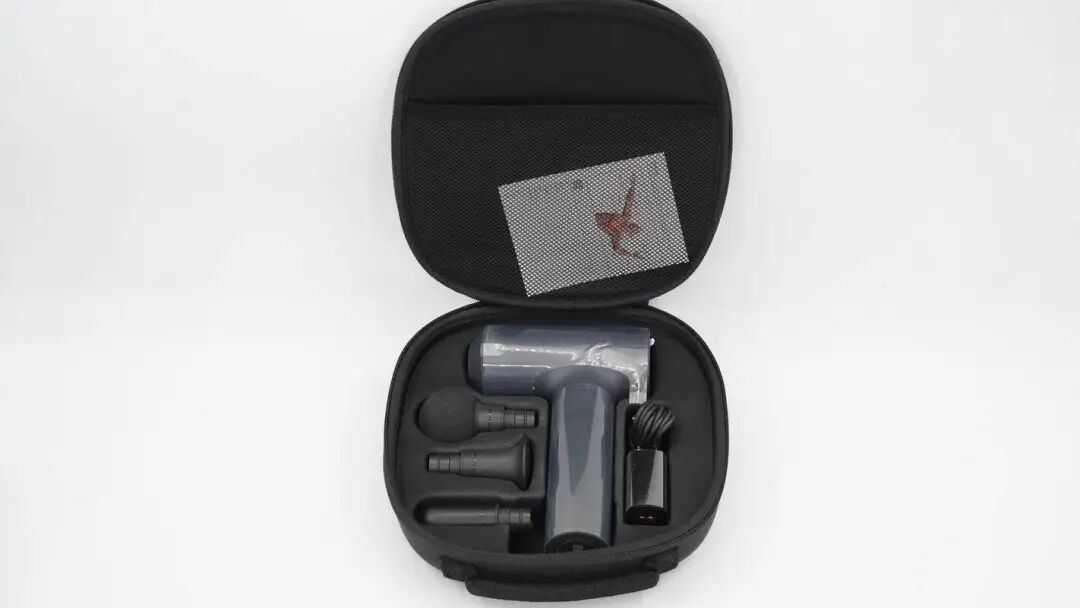

打开收纳包，内部设有米家筋膜枪和配件。
充电线，充电器，平扁头，球形头和圆柱头一览。

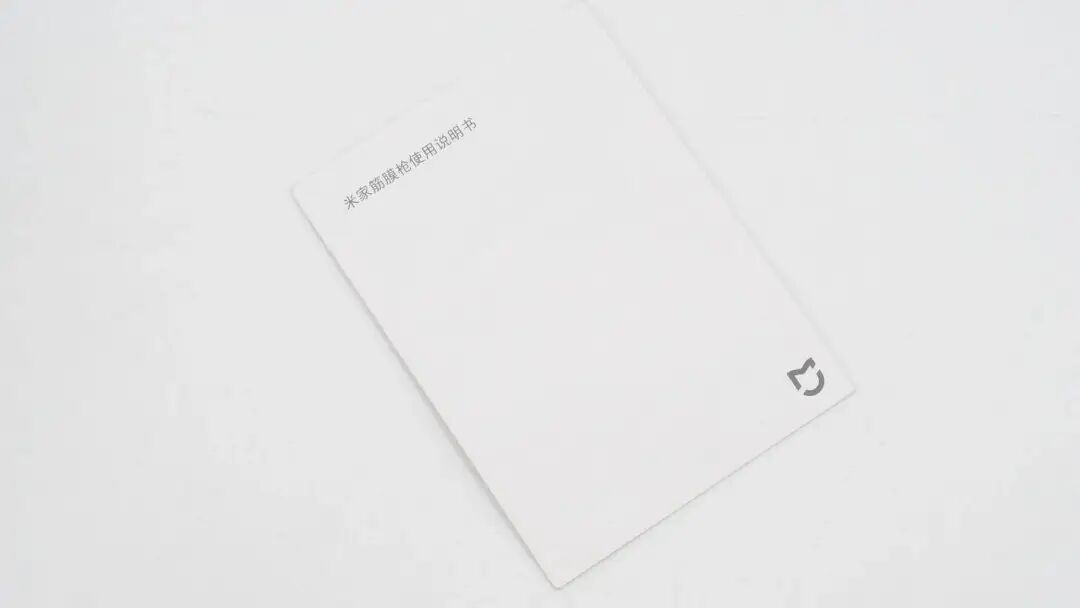

收纳包内部还设有使用说明书。
附带的充电器为USB-A接口。
USB-A接口前端设有专用触点。
附带的充电线为USB-A转USB-C接口。

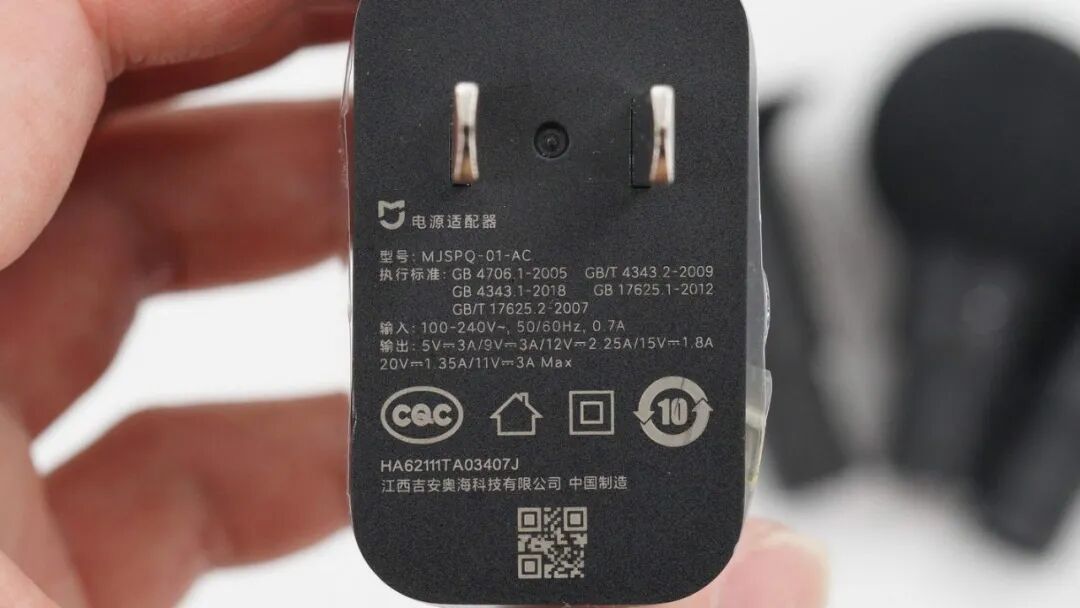

充电器参数特写
电源适配器
型号：MJSPQ-01-AC
输入：100-240V~，50/60Hz，0.7A
输出：5V⎓3A/9V⎓3A/12V⎓2.25A/15V⎓1.8A/20V⎓1.35A/11V⎓3AMax
江西吉安奥海科技有限公司中国制造

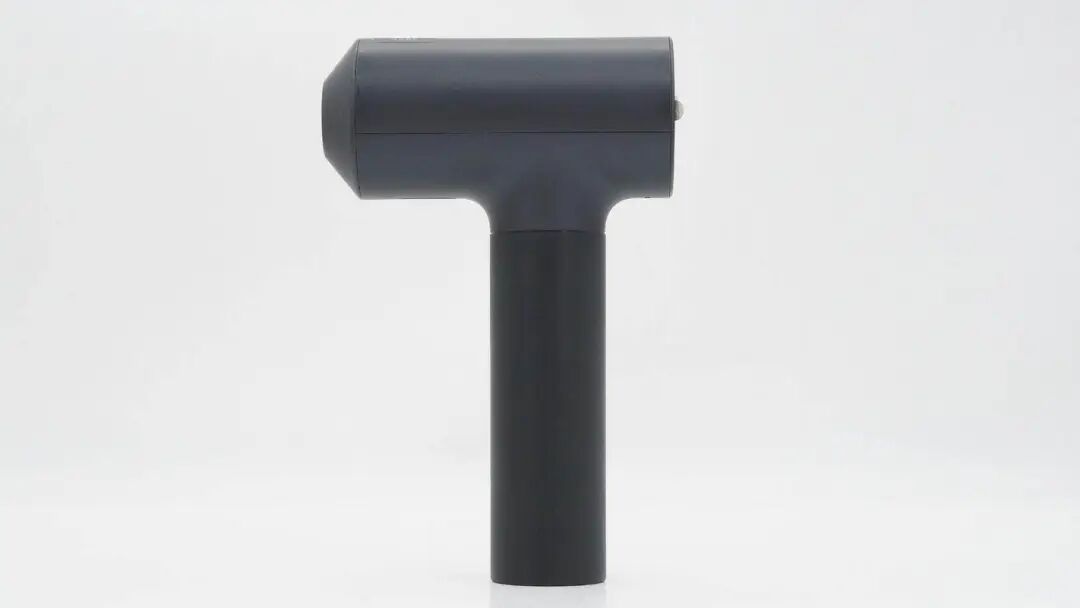

米家筋膜枪采用黑色塑料机身，左侧锥形为输出轴，右侧为功能按键。
机身后盖设有电源开关按键和功能按键。
输出轴用于安装按摩头。

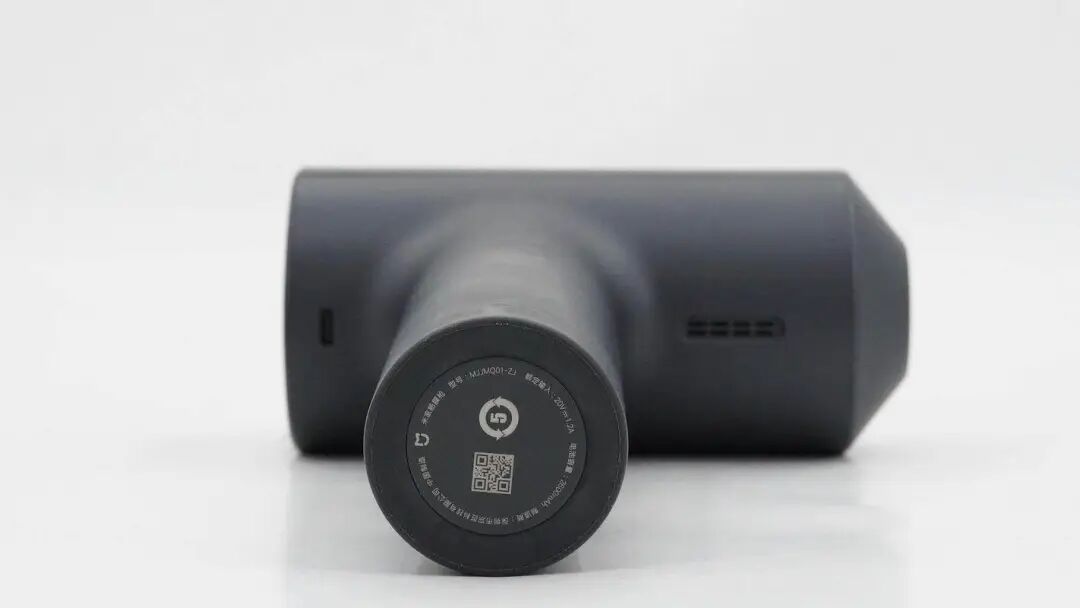

手柄底部印有产品标识。
机身底部设有隐藏式通风孔。
USB-C充电接口特写。
机身后盖设有电源按键和档位按键，并粘贴功能提示贴纸。
底部印有产品信息。

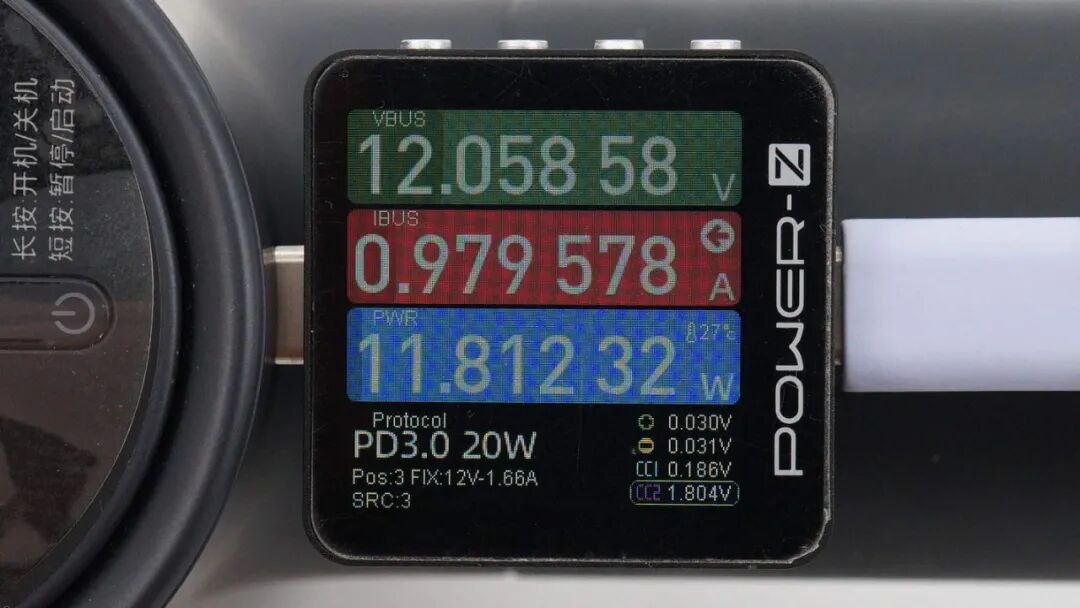

使用ChargerLAB POWER-Z KM003C测得米家筋膜枪充电输入电压约为12.06V，输入电流0.98A，充电功率约为11.8A。
米家筋膜枪拆解
看完了米家筋膜枪的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先拆下卡扣固定的后盖。

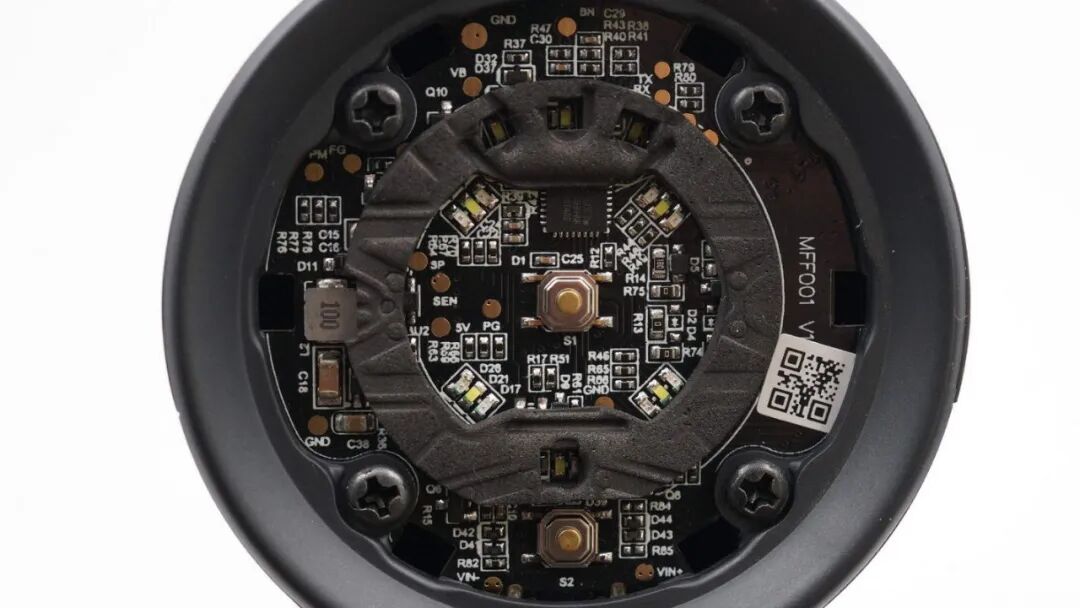

后盖内部设有按键和指示灯导光柱。
PCBA模块通过螺丝压板固定。
拧下固定螺丝，拆下压板。
拆下输出轴一侧卡扣固定的锥形装饰盖。
内部设有螺丝固定的盖板。
拆下盖板继续进行拆解。
拆开筋膜枪上盖，断开导线与PCBA模块的连接，继续进行拆解。
壳体内部设有无刷电机和偏心轮传动结构。

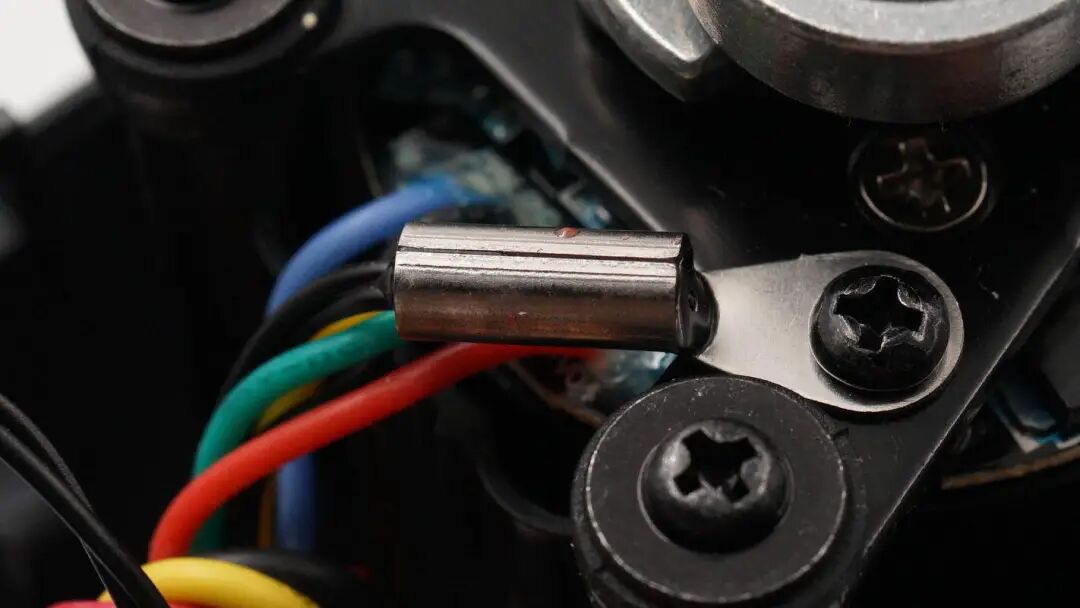

金属支架上固定热敏电阻，检测温度进行过热保护。

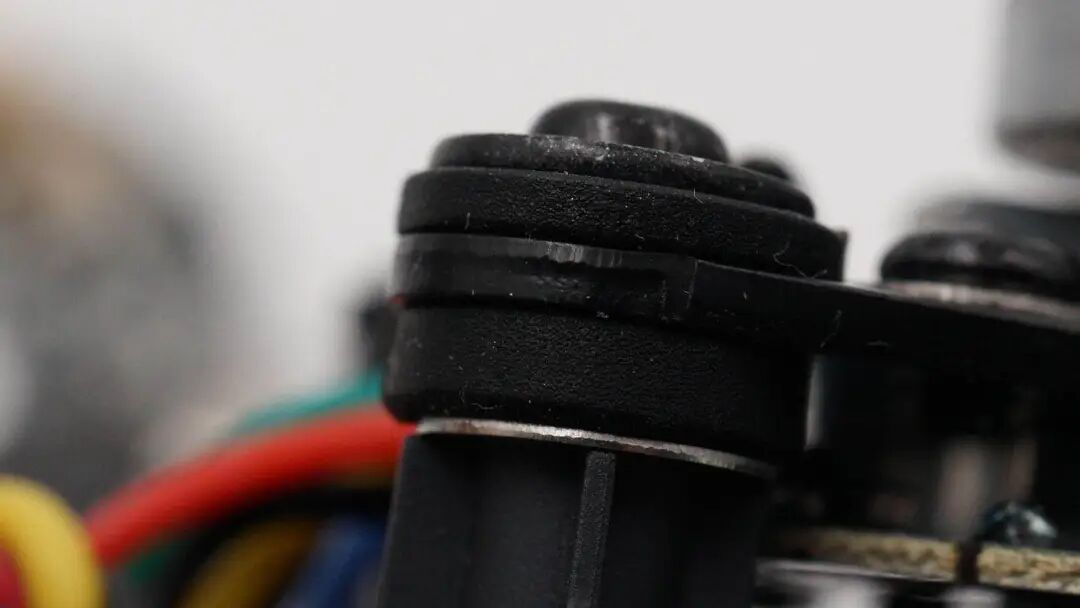

固定柱采用橡胶垫缓冲。
拧下固定螺丝，拆下无刷电机和偏心轮传动机构。
取出固定电池组的挡板。
塑料挡板为ABS材质。
从机身中取出电池组。
电池组包裹蓝色热缩膜，粘贴泡沫胶带减震。
电池组两端均粘贴泡沫胶带减震。
电池组封皮信息特写；
TPLI-IONYF0401容量为2600mAh，标称电压22.2V，标称能量为57.72Wh。
电池组导线通过胶带粘贴固定，焊点外套热缩管绝缘，电池粘贴青稞纸绝缘。
电池电压检测线焊点外套热缩管绝缘，电池粘贴青稞纸绝缘。
NTC热敏电阻粘贴胶带固定。
检测电池组温度的NTC热敏电阻通过导热胶水固定。

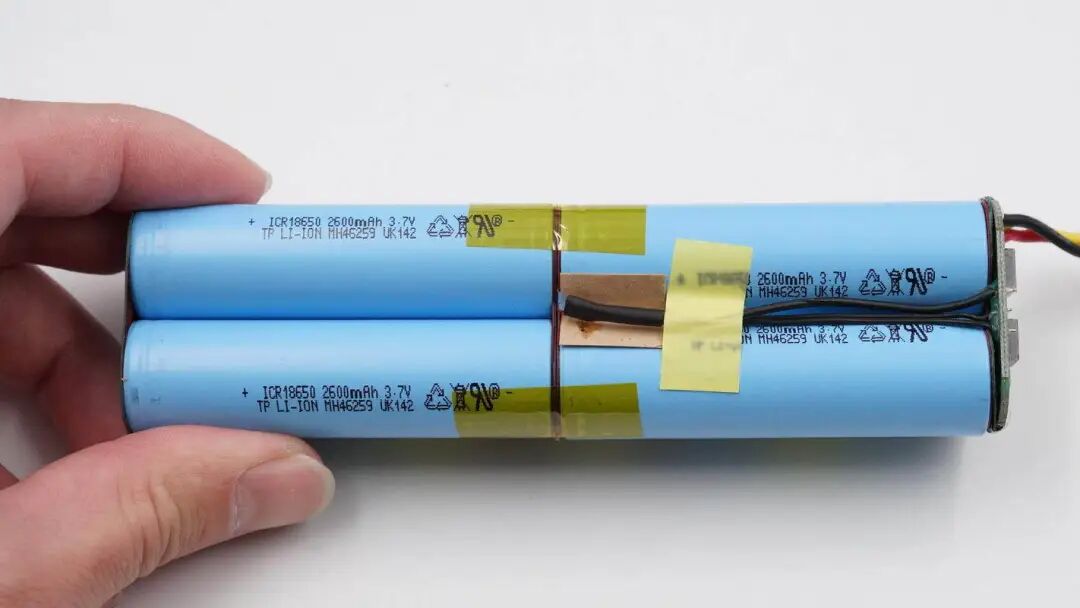

电池来自天鹏，型号ICR186502600mAh，标称电压3.7V，标称容量2600mAh，支持1C充电和15A放电，充电截止电压4.2V，放电截止电压2.75V。
电池组侧面设有保护板，通过导线焊接连接。

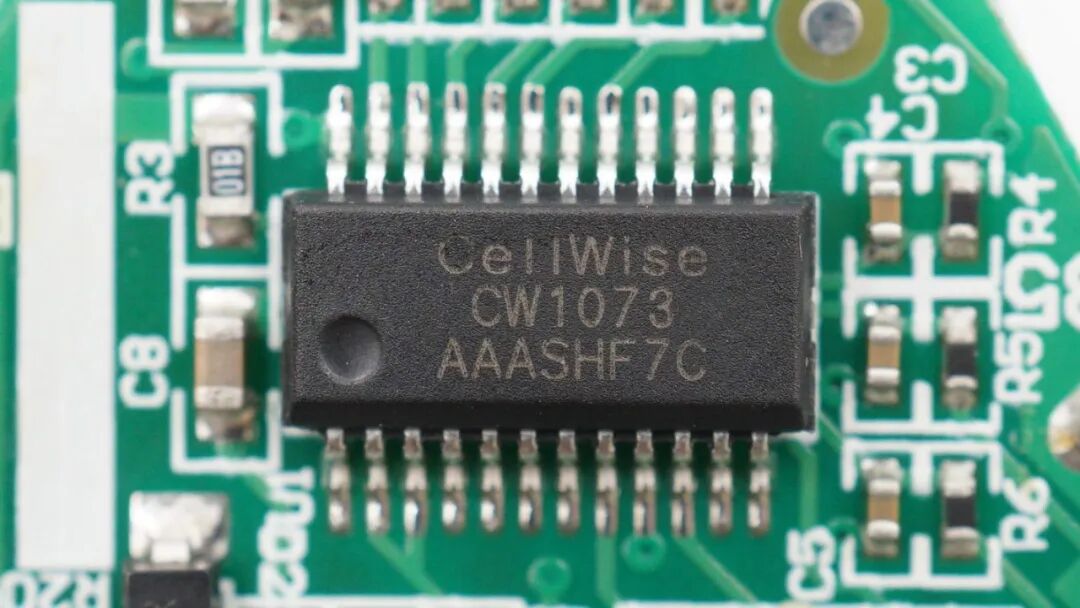

电池保护芯片来自赛微，型号CW1073，是一款内置高精度检测电路和延迟电路的锂电池保护芯片，适用于6~7串锂离子电池或锂聚合物电池包，为锂电池包提供过充电检测、过放电检测、过电流检测、均衡、断线检测以及充放电高低温保护功能，采用SSOP24封装。
电池保护管来自华润微，型号FTD06N03NA，NMOS，耐压30V，导阻3.6mΩ，采用TO-252封装。

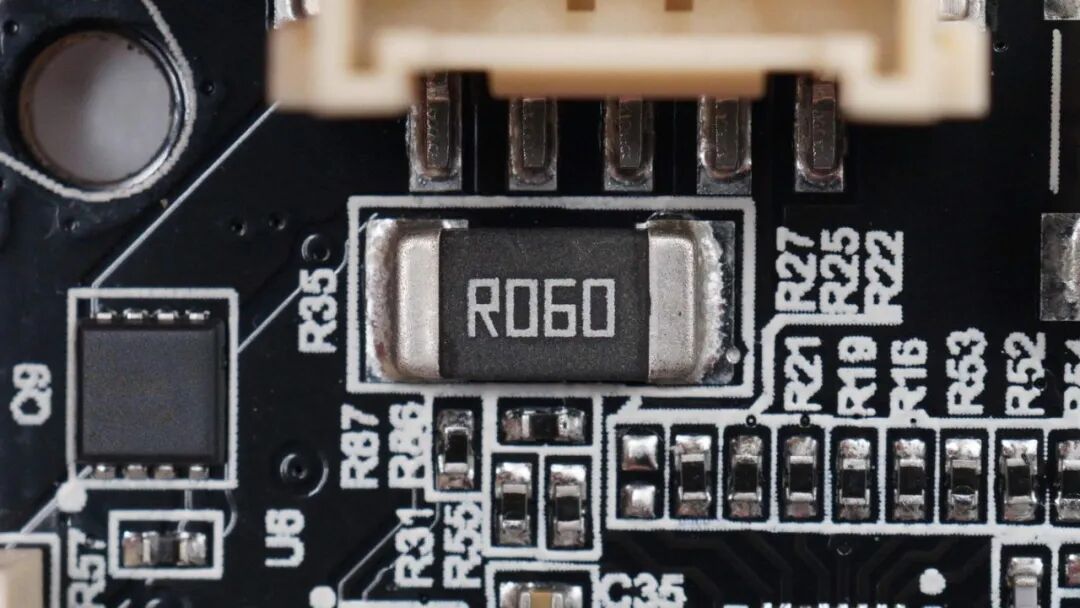

10mΩ取样电阻用于电流检测。

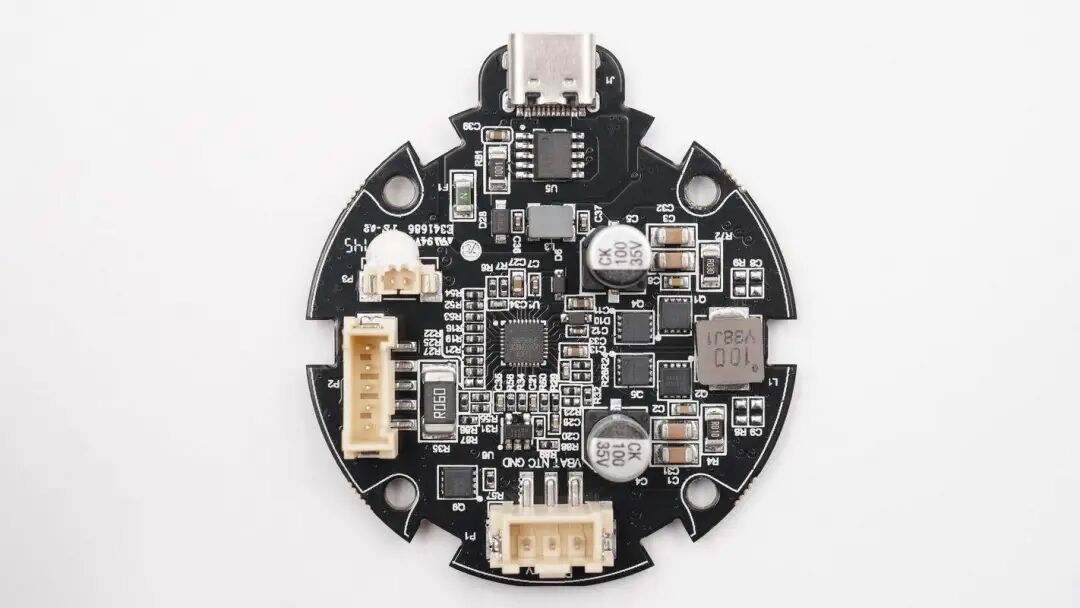

控制板上方设有USB-C母座，PD取电芯片，保险丝和TVS，中间位置设有同步升降压控制器，右侧设有滤波电容，同步升降压开关管和合金电感，左侧设有连接无刷电机的插座，电流取样电阻和开关管，上方设有NTC热敏电阻插座，下方设有电池插座。

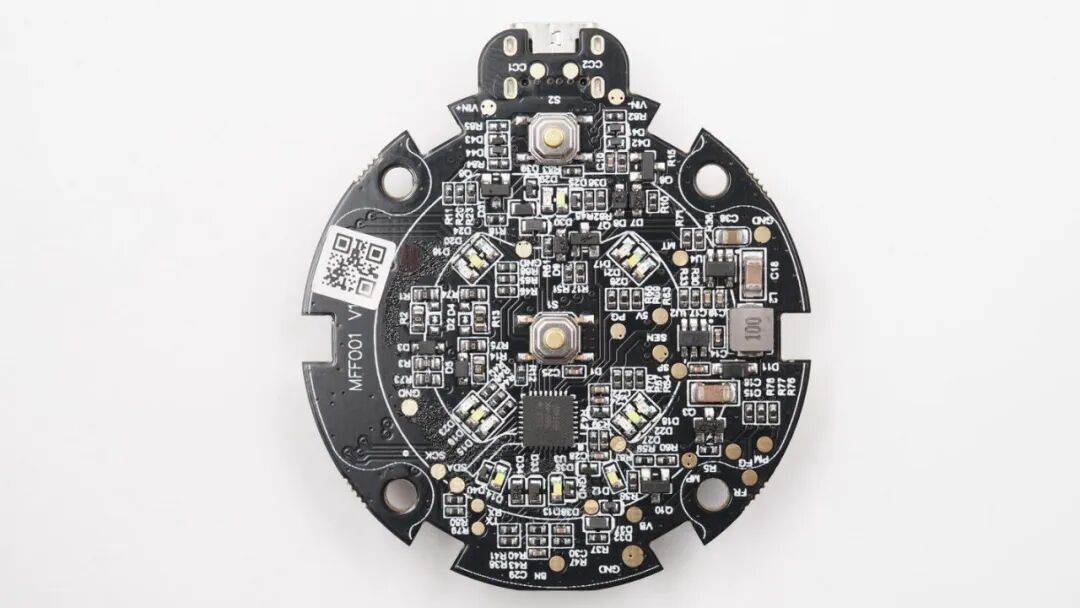

控制板背面设有功能按键，主控MCU和LED指示灯，右侧设有降压电路为MCU供电。

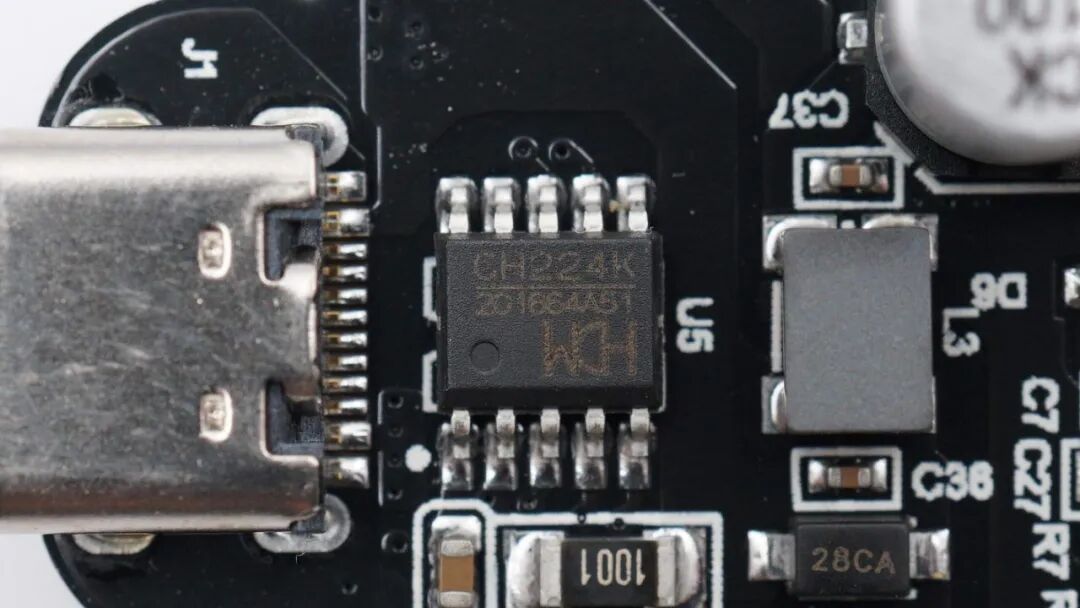

PD取电芯片来自沁恒，型号CH224K，是一颗支持USBPD3.0的USBPD取电芯片，最高支持100W功率，支持单电阻配置，I/O电平配置，采用ESSOP10封装。
贴片保险丝用于过流保护，上方设有TVS用于过压保护。
贴片滤波电感特写。
用于内置电池充电的升降压控制器来自南芯科技，型号SC8802，是一颗双向同步4管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8802 能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。
南芯科技 SC8802 资料信息。
同步升降压开关管来自威兆半导体，型号VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。
威兆半导体 VS4620GEMC 资料信息。
10μH合金电感用于同步升降压转换。

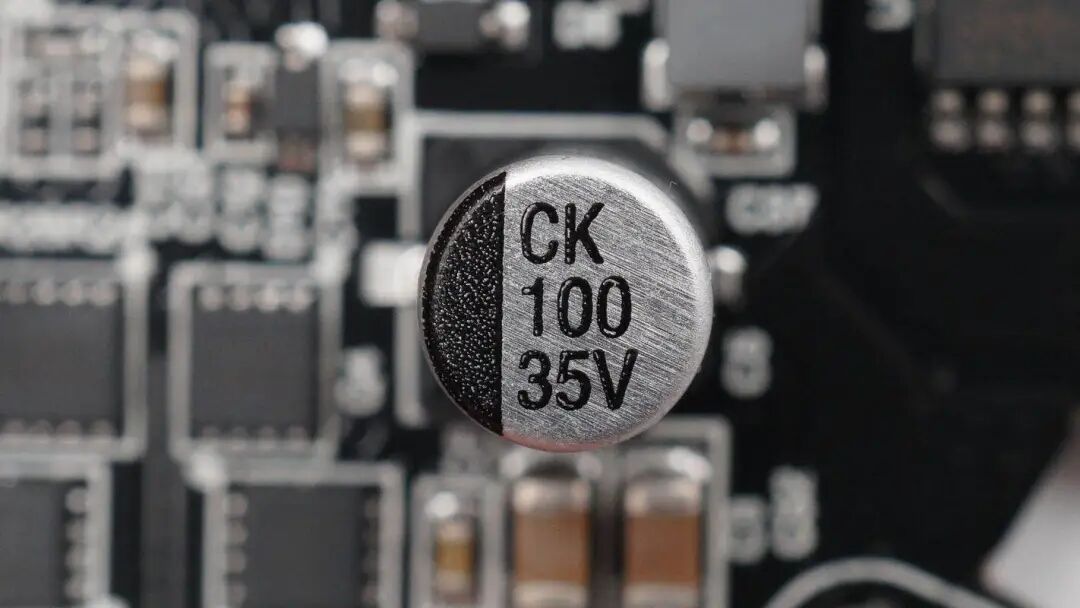

输入输出滤波电容规格均为100μF35V。

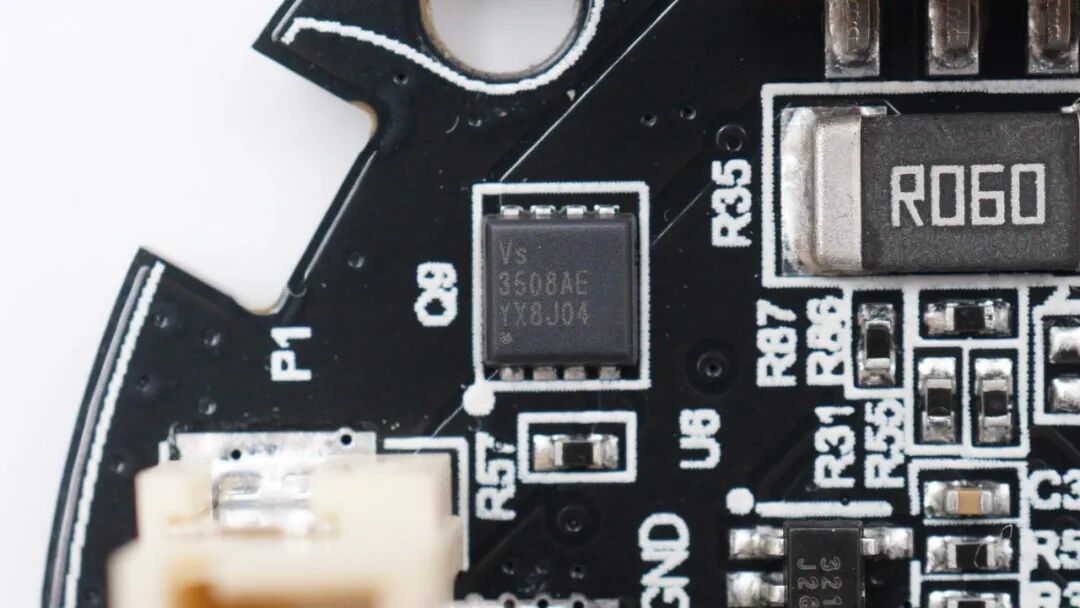

用于供电控制的开关管来自威兆半导体，型号VS3508AE，PMOS管，耐压-30V，导阻8.5mΩ，采用PDFN3333封装。
威兆半导体 VS3508AE 详细资料。
60mΩ取样电阻用于输出电流检测。
运放来自润石，型号RS321BK，是一颗轨至轨输入输出的单运放，支持2.5-5.5V工作电压，采用SOT23-5封装。
主控MCU来自东软载波，型号HR8P506FHNK，芯片内部集成32位ARMCortex-M0CPU内核，集成多个16位和32位定时器/计数器，带红外发送调制功能的UART模块，兼容7816协议的通信接口，SPI和I2C通信模块，带实时时钟RTC，支持停显及闪烁功能的LCD驱动模块，12位ADC，以及用于系统电源监测的LVD模块等外设，采用QFN32封装。
降压芯片来自矽力杰，丝印YM，型号SY8291，是一颗5-40V输入电压的开关降压芯片，芯片内置180mΩ开关管，支持1.2A输出电流，采用SOT23-6封装。
10μH降压电感特写。

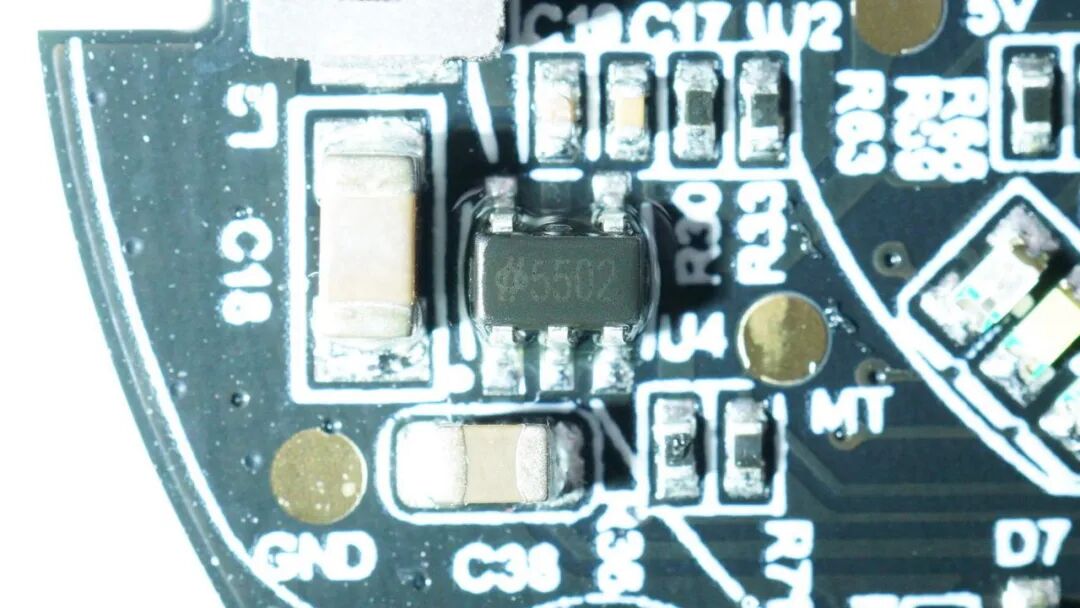

稳压芯片来自合泰，丝印5502，型号HT7550-2，支持30V输入电压，输出电压为5V，输出电流100mA，采用SOT23-5封装。

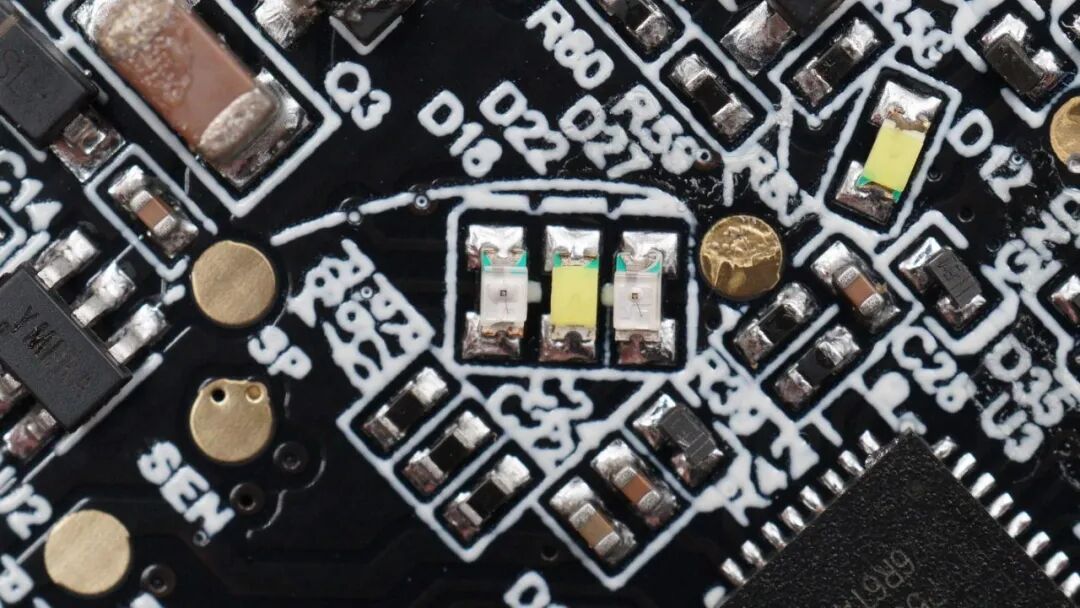

3颗不同颜色的LED组成灯环。
贴片按钮开关特写。
USB-C母座采用过孔焊接固定。
接下来拆解无刷电机和偏心轮传动机构。
电机固定支架上设有热敏电阻，用于电机过热保护。

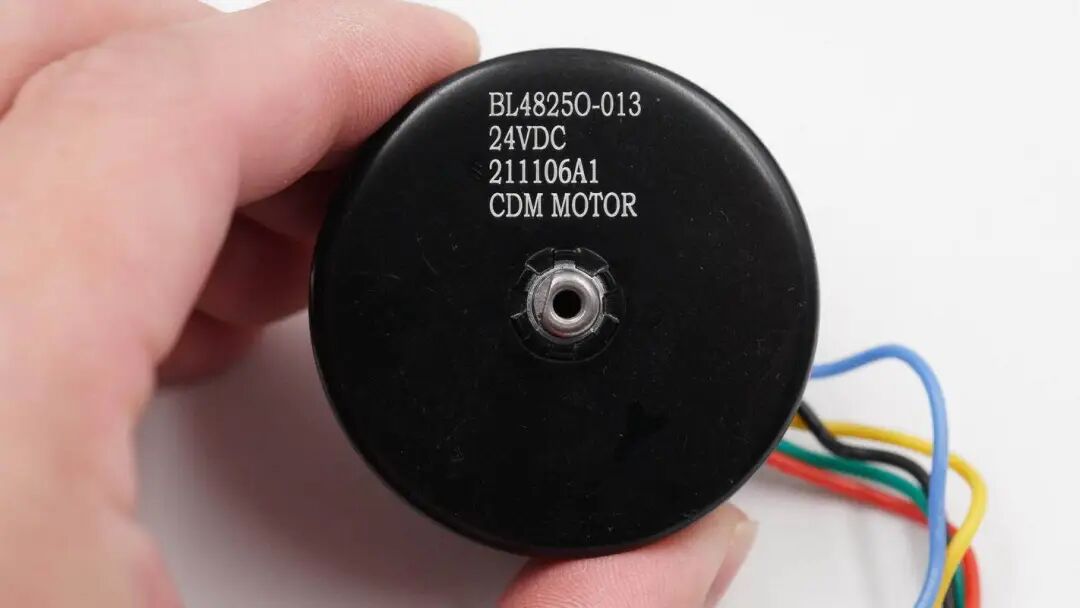

无刷电机来自国梦电机，型号BL4825O-013，为外转子无刷电机，工作电压为24VDC。
无刷电机另一面设有驱动电路板和固定件，元件涂有三防漆保护，导线焊点打胶加固，电机轴设有滚珠轴承。
电机驱动芯片来自领芯微，型号LCM08F18GT20，内置8051内核CPU，工作频率16MHz，支持1.8-5.5V工作电压，内置16KBFLASH和1KBRAM，内置ADC，DAC，运放，比较器，具备串行通信接口，采用TSSOP20封装。

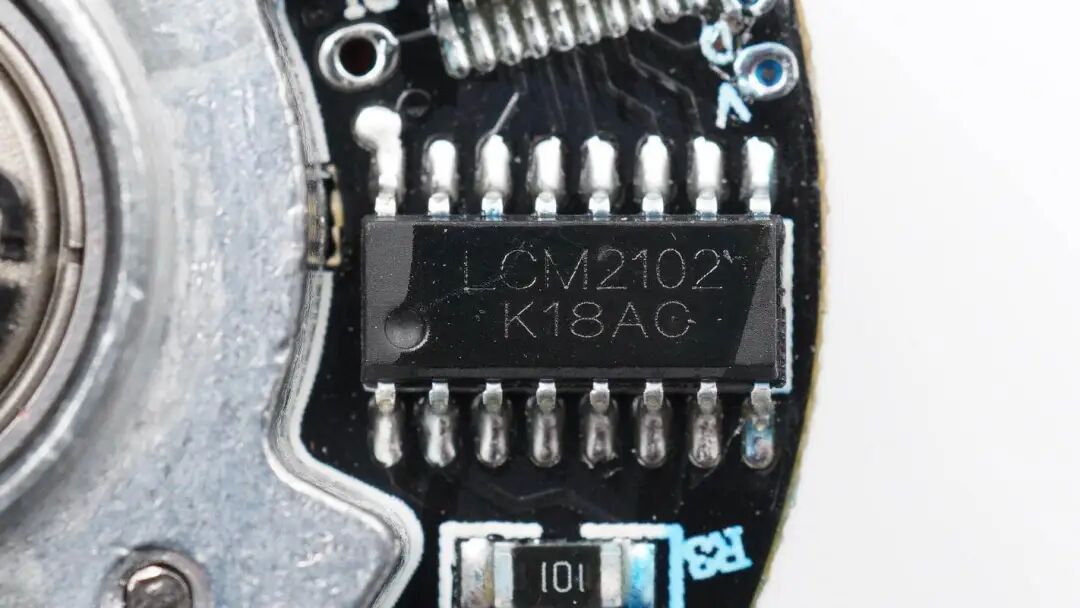

驱动器来自领芯微，型号LCM2102，内部包含3路NMOS和3路PMOS功率管驱动电路，并集成5V稳压输出，采用SOP16L封装。
三颗电机驱动管特写。
电机驱动管来自华润微，型号CRMM3901C，内置NMOS耐压30V，导阻27mΩ，PMOS耐压-30V，导阻24mΩ，采用TO252-5封装。
10mΩ取样电阻用于过流保护。

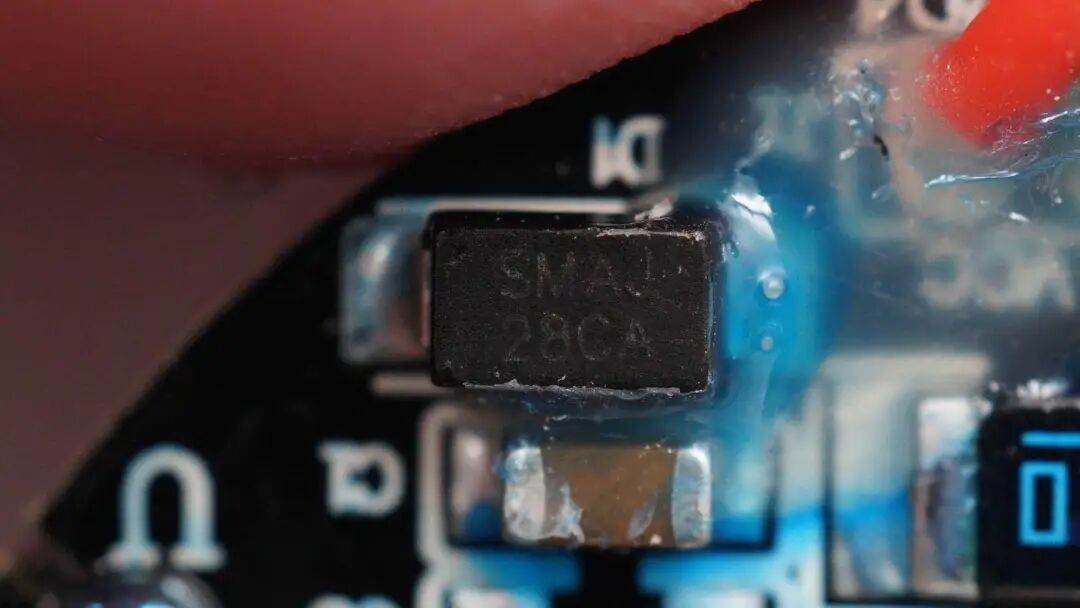

TVS二极管型号SMAJ28CA，反向截止电压28V，用于过压保护，采用SMA封装。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上米家筋膜枪的核心器件清单，方便大家查阅。
米家筋膜枪内置高转速无刷电机，配有三款可替换按摩头，并具备三档不同转速，满足不同使用需求。筋膜枪采用USB-C接口充电，可使用手机和笔记本电脑充电器充电，并配有充电器。机身采用减震软胶手柄，手柄内置大容量锂电池，一次充电续航达12小时。
充电头网通过拆解了解到，米家筋膜枪内置6节2600mAh18650电池组，电池组采用赛微CW1073保护芯片，搭配使用华润微FTD06N03NA保护管，设有热敏电阻监测电池温度。控制板采用南芯科技SC8802同步升降压控制器，搭配威兆VS4620GEMC开关管为电池组充电。
控制板采用东软载波HR8P506FHNKMCU进行整机控制，使用矽力杰SY8291降压芯片和合泰HT7550-2稳压芯片为MCU供电，还设有热敏电阻监测无刷电机温度。无刷电机来自国梦电机，使用领芯微驱动芯片搭配华润微驱动管。米家筋膜枪内部安全措施到位，做工与用料扎实可靠。
