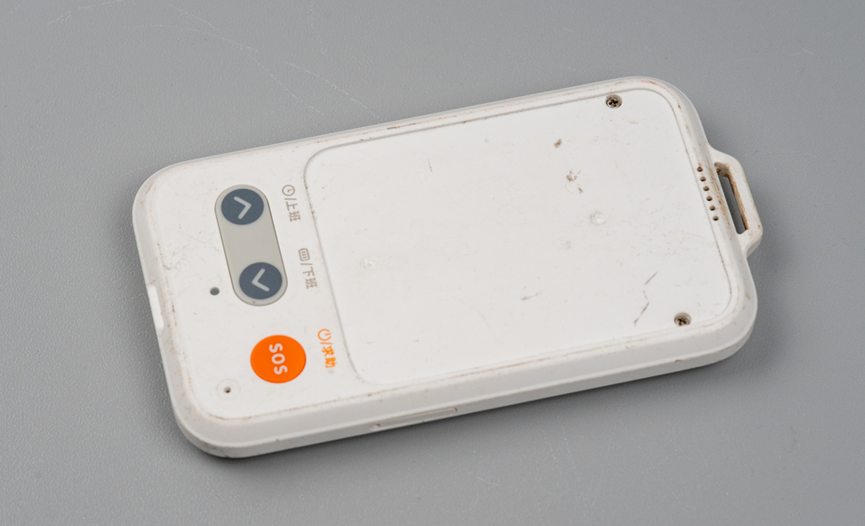

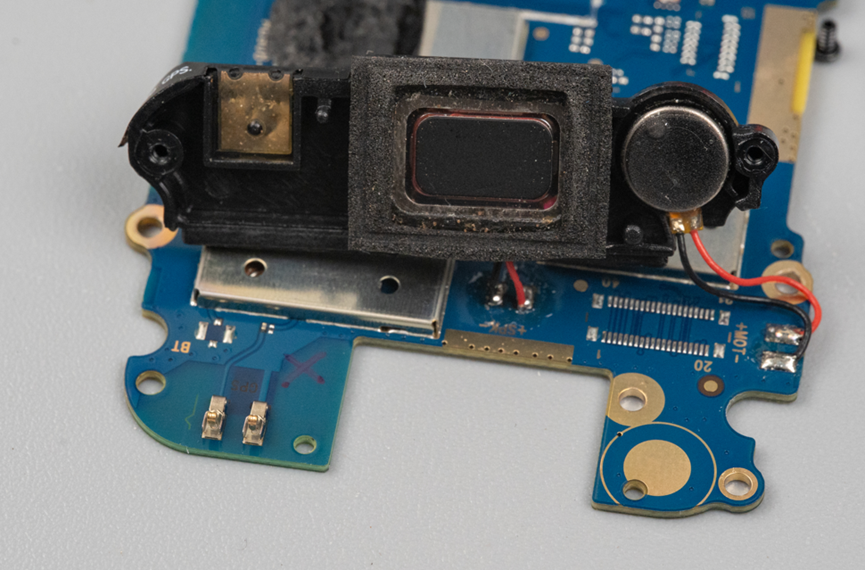

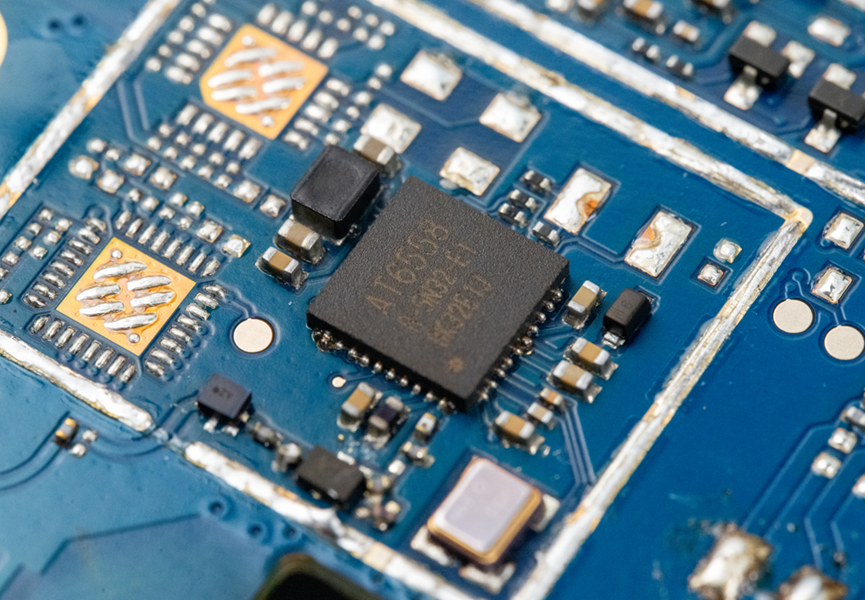

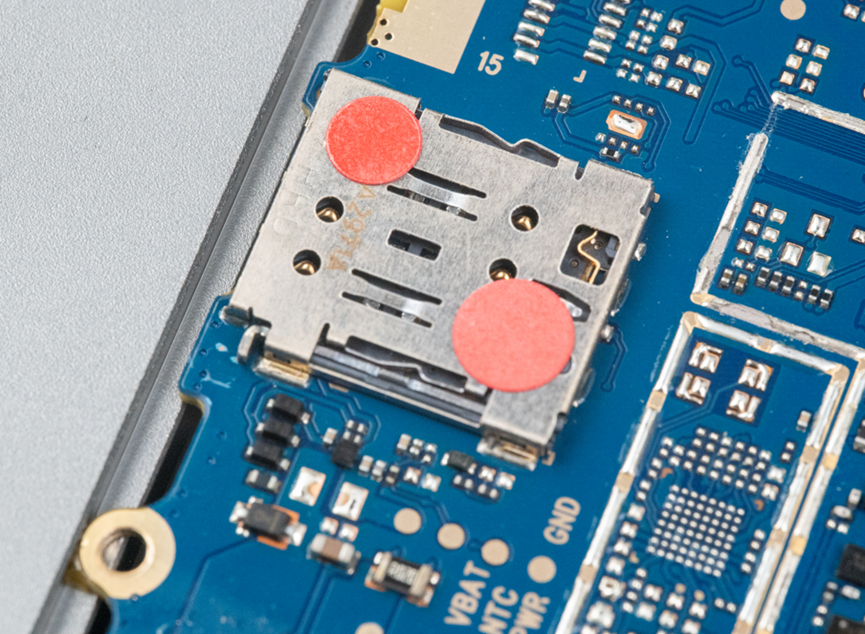

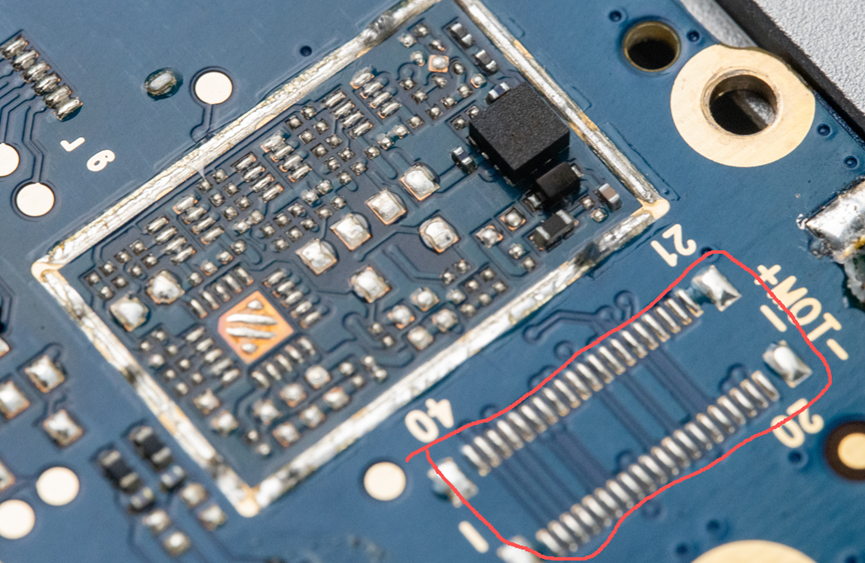

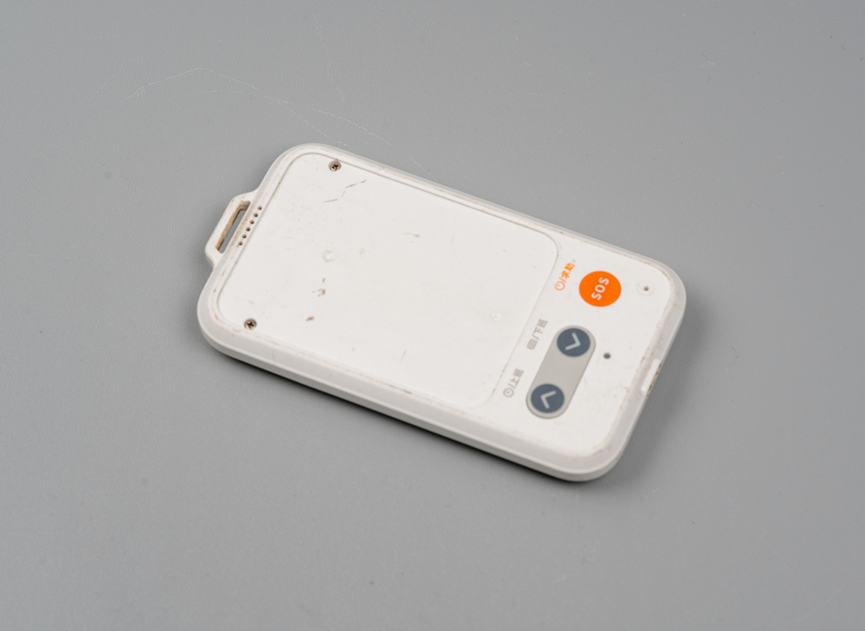

一个粉丝朋友寄给我一个东西，开玩笑说这是束缚他成为打工人的枷锁。我很好奇他说的是什么行业黑话。拿到快递拆开之后发现原来是一个电子工牌，说什么打工人的枷锁，真是太形象了啊！正所谓乾坤未定，你我皆是黑马；工牌一挂，你我皆是牛马！最上面的挂绳孔下面有一排8个孔，应该是扬声器孔。这个工牌上面凹进去的区域应该是用来贴打工人的工作岗位信息和照片的。底部有三个按键，分别是上班按键、下班按键、SOS求助按键。下班按键底下还有一个指示灯。右下角似乎有一个麦克风拾音孔，看来这个电子工牌是可以语音沟通的，就是不知道戴着它上班会不会被录音监控，我还敢吐槽领导吗。侧面有一个SIM卡插槽。底部是Type-C充电接口。这个电子工牌的型号是KC100。我上网搜了一下，这个电子工牌，有蓝牙版本的室内打卡+考勤轨迹版本，也有考勤+定位+围栏的版本，也有远程考勤+定位轨迹+围栏的版本，这些不同版本，价格也有区别，从160元到320元都有。感觉不便宜，毕竟这玩意每个员工要佩戴一个。另外你猜，这个产品的铭牌上，为啥没有写制造商信息呢？说实话，看到功能里面的围栏这个词，我还挺不舒服的，这是拿打工人当小日子整呢？今天就把这个玩意拆解了看看。去掉电池一看，这玩意内部设计风格居然有点像手机的感觉，当然是几年前的那种手机内部构造。其实想想也是，插卡了，可以远程进行一些操作，如果加一个屏幕，可不就是个手机吗。电池容量是1500mAh。这是电池内部的保护板。接下看看电路板。电路板两端都有黑色塑料配件，上面都有贴FPC软天线。其中顶部这个黑色塑料配件下面除了天线触点，还有扬声器和震动马达。另一端的黑色塑料件下面，电路板上是Type-C插座和另一个天线弹片。没有加屏蔽壳这里，用了一个ASR3603S，这是一个用于可穿戴产品和功能机产品的Cat.1芯片，支持从450MHz到2.7GHz的所有频段，支持Thread X和AliOS操作系统，其中AliOS上完成了支付宝预集成。还集成Audio/Video Codec、LCD、Camera等多媒体功能。另外，它支持VoLTE语音通话，还支持双卡双待。单芯片可以实现LTE Cat.1 / WCDMA / GSM这几种制式。所以可以使用的场景比较多，比如4G智能穿戴、学生卡、网络摄像头、POS机、云喇叭支付、功能机等等。它旁边配了两个射频功放AP芯片，分别是S5643-51和S2916-51。前者集成了LB、MB、HB三路高性能PA，支持LTE sub-3GHz所有主流频段。后者集成了2路GSM PA及SP16T开关等器件，支持高功率的信号接收和发射。板子上还有三个屏蔽壳，让我来拆掉看看底下是啥。拆掉屏蔽壳之后。其中一个屏蔽壳下面是AT6558R-5N32，这是来自杭州中科微的一款高性能BDS/GNSS多模卫星导航接收机SOC芯片，片上集成了射频前端，数字基带处理器，32位的RISC CPU，电源管理功能。也就是说这颗芯片实现的功能就是GPS定位，当然GPS是通俗叫法，实际上它也支持我国的北斗卫星定位和俄罗斯的GLONASS，可以实现多系统联合定位。这是AT6558R-5N32的参考设计方案。这时候再回头看看GPS天线设计。从AT6558R-5N32芯片出来之后，经过外围器件之后，引到了天线弹片上，天线弹片旁边还有一个接地弹片，然后二者共同连接在FPC天线的露铜处。这个天线的尺寸很小，之前做无人机用的都是陶瓷天线，好大一块，不知道这种PCB天线的性能如何，但是这个电子工牌理应也不需要太高的定位精度，否则也太可怕了，我去带薪入厕要是也能被定位到，那以后上厕所的时间能少很多啊。另一个屏蔽壳下面是PM813S，这个很显然是一颗PMIC电源管理芯片。网上搜索“ASR3603_PM813S_WATCH”可以找到ASR3603的原理图，里面有这个PMIC的应用电路。这个PMIC看起来至少有三路DC-DC和13个LDO通道。另外有一个屏蔽壳下面只贴了一个芯片，但是它旁边有一个40Pin的双排座子未焊接，我猜测这个是连接屏幕或者摄像头的。板子上的SIM卡插槽。再看看看板子背面。除了左下角的麦克风之外，没有什么关键器件，但是有一个PCB板载天线，这个天线是从GPS芯片那个屏蔽壳下面未贴装的芯片上引出的。另外，这板子做了沉金工艺，看着金灿灿的，用料确实足啊！底壳上植入了滚花铜螺柱，用来固定电路板。另外，三个按键做工不错，颜色也挺鲜艳。以上就是这个电子工牌的拆解。其实我拆解之前可能认为这玩意做工很简单很粗糙，没想到实际上做工用料都不差。咱们人做事是真不错啊，卖给消费者的消费电子产品恨不得从一个电阻上省几厘钱，但是做个打工人的枷锁，对成本却没有一点也不苛刻，反正羊毛出在牛马身上是吧！这里要客观地说一下：电子工牌也是个工牌，理论上和手机打卡、指纹打卡、面部识别打开是没区别的。从这个电子工牌从设计和做工看，这个电子工牌算是一个不错的产品，但是企业如何来使用这个产品合理合法有效的提高员工的效率且能保障打工人的隐私权限，是一个值得讨论的问题。产品是好产品，但是能不能用好，要看企业。比如，把这个带GPS定位的工牌用来配给野外作业的员工，确实是一个比较不错的方案。我前些年曾经进入沙漠里作业，据前辈们讲曾经有同事进去后失联，这种场景下，这个电子工牌甚至成了救命的稻草。我们今天拆解这个电子工牌，只是从电子设计层面进行一次开放的交流学习，希望大家能够理性、客观的讨论。
