在科技快速发展的背景下，创新驱动的智能产品持续改变着我们的生活方式。从实现稳定空中拍摄的大疆迷你航拍机，到绿色出行在城市街巷的电动自行车，背后都离不开高效可靠的驱动技术。
大疆航拍机、电动自行车（图源：网络）
这些设备的核心驱动部件——三相无刷直流电机。芯源MP6530作为三相无刷直流电机预驱动领域的佼佼者，它采用先进的栅极驱动设计与全面的安全防护机制：
在大疆迷你航拍机中，MP6530👈凭借精准的电机控制能力，确保螺旋桨在复杂气流中依然保持稳定转速，让拍摄画面始终清晰流畅；
应用于电动自行车时，它能智能调节电机输出功率，无论是爬坡时的强劲动力需求，还是平路骑行的节能诉求，都能灵活响应。

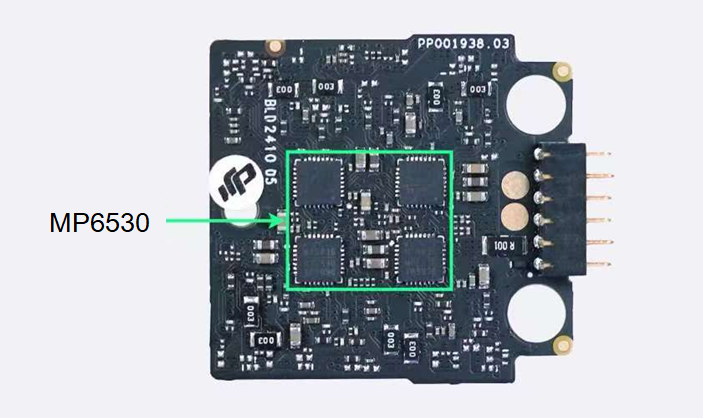

大疆航拍机电路板部分拆解图
（图源：网络）
芯源MP6530以其卓越性能，将科技与生活紧密相连，为用户带来了更优质、更智能的使用感受。
接下来大家跟着平台君一起探索MP6530的奥秘吧！
Chip Overview
01 芯片概述
MP6530是芯源（MPS）推出的一款用于三相无刷直流电机驱动应用的栅极驱动IC，支持0.8A源电流和1A灌电流，能够快速充放电MOSFET栅极电容，以降低开关损耗。
其工作电压范围为5V至60V，输入低于12V时生成升压栅极驱动电压。此外，它还具备低功耗休眠模式，禁用所有内部电路并降低供电电流。
概貌图（图源：IPBrain平台）
Operating Principle
02 工作原理
结合概貌图和电路图，平台君给大家介绍一下该芯片的工作原理，其工作原理围绕栅极驱动、功率输出控制及多重保护机制协同实现。
电路图（图源：IPBrain平台）
1、栅极驱动电压生成
MP6530内部集成电荷泵（如上图红框所示），通过电容充放电机制将输入电压提升至稳定的10–12V栅极驱动电压（VREG），确保外部MOSFET在高频开关下可靠导通。
当芯片工作时，内部涓流充电电路（如上图蓝框所示）会对自举电容进行充电，尤其是输出100%占空比时，都能有充足稳定的栅极驱动电压，保障芯片稳定工作。
涓流充电电路图（图源：IPBrain平台）
Tips：什么是涓流充电？
涓流充电，是一种以较小电流对电池或电容进行缓慢充电的方式。其核心特点是电流微弱，类似“涓涓细流”，是开关电源和电机驱动等电路的关键设计要素之一。
2、三相半桥驱动
芯片内置3组半桥驱动器，每相包含高侧和低侧驱动器，如上图绿框所示。
通过三路独立PWM信号（PWMA/B/C）和使能信号（ENA/B/C）直接控制每相MOSFET的开关时序，通过外部MOSFET构建三相逆变桥，驱动电机绕组。
3、多重保护机制
芯片还提供完善的保护机制，包括欠压保护、过流保护和过温保护等，当检测到故障条件（如输出短路、过流或过热）时，nFAULT引脚输出故障信号。
再结合下面的典型应用图全面了解一下吧。
典型应用图（图源：芯片规格书）
Application of Details
03 细节应用
MP6530芯片应用领域十分广泛，消费电子领域，可用于电动自行车、按摩椅等设备。
工业自动化领域，能确保传送带电机稳定运行，也可用于控制工业风扇的转速。电动工具领域，常见的电钻、电锯等电动工具中，MP6530可搭配三相无刷直流电机，提供强劲动力。
接下来平台君给大家分享一些该芯片的器件细节图。
高压管（图源：IPBrain平台）
电容（图源：IPBrain平台）
三极管（图源：IPBrain平台）
LOGO图（图源：IPBrain平台）
