PCIe 6.0 SSD主控芯片曝光!4nm制程,顺序读取高达28 GB/s

电子发烧友网 2025-07-18 07:00
电子发烧友网综合报道,日前,慧荣科技首次曝光了其下一代企业级SSD主控芯片——SM8466。该款重磅新品将支持PCIe Gen6标准,采用台积电4nm制程,可实现高达28 GB/s的顺序读取和7M IOPS的随机读写性能,并支持高达512TB的存储容量,将会为AI和数据中心等领域带来数据嗯出和传输性能的巨大飞跃。

此外,SM8466兼容SCA接口标准,并集成SR-IOV/MPF虚拟化方案、多命名空间管理、S.M.A.R.T健康监测、端到端数据保护、安全启动机制,以及符合AES-256/TCG Opal规范的数据加密功能。

慧荣科技表示,正通过在四大关键领域的持续创新,为AI工作负载提供强力支持:

超大容量(High Capacity):慧荣主控芯片全面支持QLCNAND,可实现高达128TB的QLC企业级SSD,以满足AI应用对海量数据存储的需求。
数据效率(Data Efficiency):通过优化ZNS(分区命名空间)和FDP(灵活数据放置)等直接数据放置技术,提升数据处理效率。
数据安全(Data Security):提供包括多重身份验证(MFA)、高级加密标准(AES)、防篡改硬件及端到端数据保护在内的全方位安全措施。
电源效率(Power Efficiency):采用先进的EUV工艺,并重构LDPC引擎与数据管道,显著提升电源使用效率。

PCIe 6.0是PCI-SIG组织于2022年1月发布的第六代高速串行总线标准。作为计算机领域的前沿互连技术,其双向带宽达256 GB/s(x16通道),较PCIe 5.0实现翻倍,同时采用四级PAM4信号调制与轻量级前向纠错技术,有效提升传输速率至64 GT/s并降低误码率。该标准引入固定尺寸FLIT流量控制单元,支持动态带宽调节与完整数据加密功能,兼具高效传输与物理安全性,且向下兼容前代协议。

在今年的台北国际电脑展上,群联电子推出了一款专为新一代PCI-Express Gen 6标准设计的主控芯片原型PT1601,每通道单向带宽达到 64 Gbp。

在 DesignCon 2025大会上,Astera Labs 演示了业界首个PCIe 6.0交换机与 PCIe 6.0 SSD 端点之间的互操作性,展示了其 PCIe 交换机与美光 SSD 配合使用时的能力。演示中使用的美光PCIe 6.0数据中心SSD实现了高达27 GB/s的性能。

声明:本文由电子发烧友综合报道,转载请注明以上来源。如需入群交流,请添加微信elecfans999,投稿爆料采访需求,请发邮箱huangjingjing@elecfans.com。


更多热点文章阅读

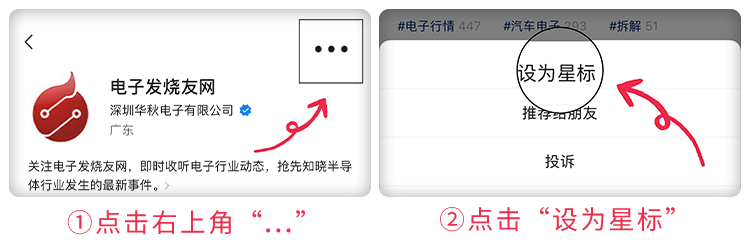

点击关注 星标我们
