英特尔至强6+正式登场:18A工艺加持,288核重塑数据中心能效格局

科技区角 2026-06-01 13:02

【区角快讯】当摩尔定律的推进愈发依赖封装与架构创新时,英特尔在6月1日正式交出了其制程突围的关键答卷。代号“Clearwater Forest”的至强6+处理器系列由此亮相,这不仅是英特尔首款基于Intel 18A工艺打造的数据中心CPU,更标志着其在高核心密度赛道上的全力冲刺,而非单纯追逐单核性能的极致。



旗舰型号至强6990E+搭载了新一代Darkmont E-core架构,提供330W与450W两种功耗版本。尽管功耗设定不同,但其核心规格保持一致:288个物理核心对应576线程,配备576MB三级缓存,支持12通道DDR5-8000内存以及96条PCIe Gen5通道。整个产品线涵盖四款SKU,从144核的至强6960E+起步,均支持单路或双路配置、6条UPI链路及Intel AET技术。

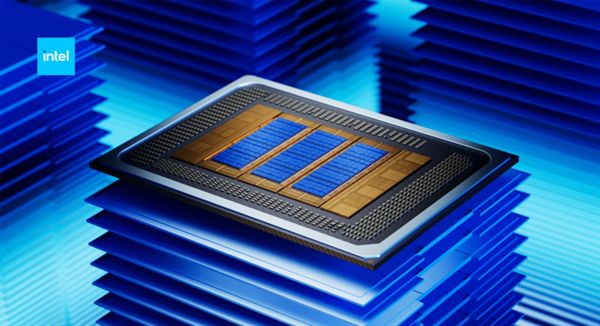

值得注意的是,该芯片采用了极为复杂的异构封装方案。通过Foveros Direct 3D与EMIB技术,将12颗Intel 18A计算芯片、3颗Intel 3基础芯片和2颗Intel 7 I/O芯片紧密互联。这种设计使得新平台能与现有至强69xxE/P平台保持兼容,服务器厂商无需重新设计主板即可实现平滑升级,大幅降低了部署门槛。

在性能宣称上,英特尔指出至强6990E+在40% CPU利用率下,能效比AMD EPYC 9965高出1.3倍;特定负载中,每线程性能与能效同样领先1.3倍。相较于上一代至强6780E,其平均性能提升达2.26倍,能效优化1.55倍。针对仍在使用第二代至强的客户,官方给出了9:1的服务器整合比数据。不过,上述数据均为英特尔官方口径,独立第三方的验证结果尚待出炉。此外,引入的Intel Application Energy Telemetry(AET)技术,结合PMT与RDT,实现了应用粒度的能耗监测,让数据中心能精准追踪每个工作负载的电力消耗,而非仅停留在系统层面。
